铁路列车走行部底盘构架结构设计

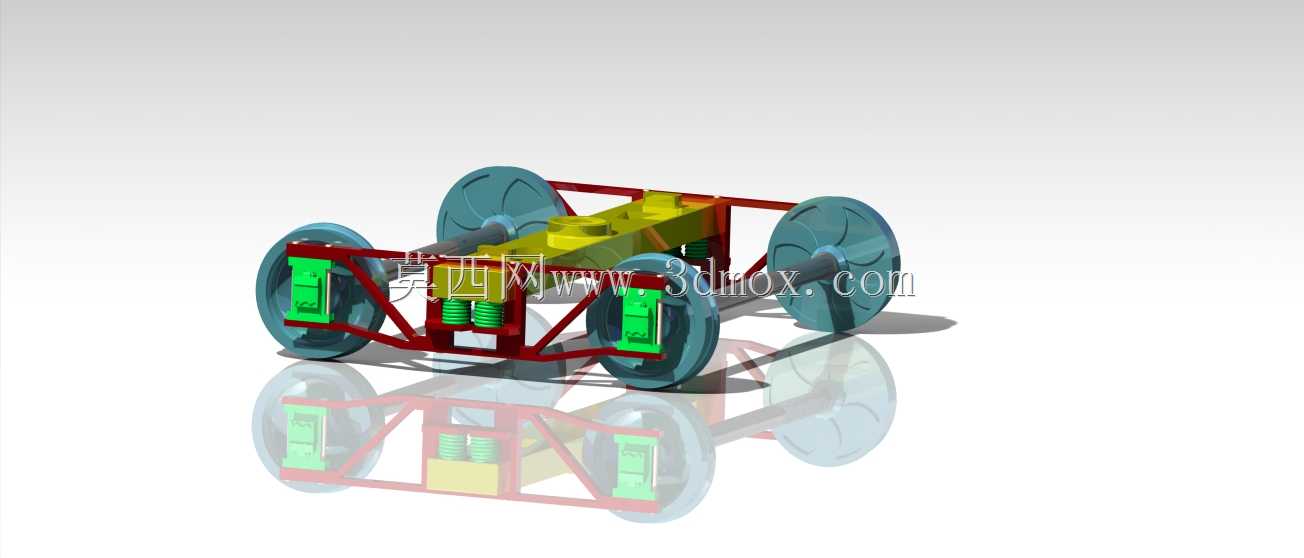

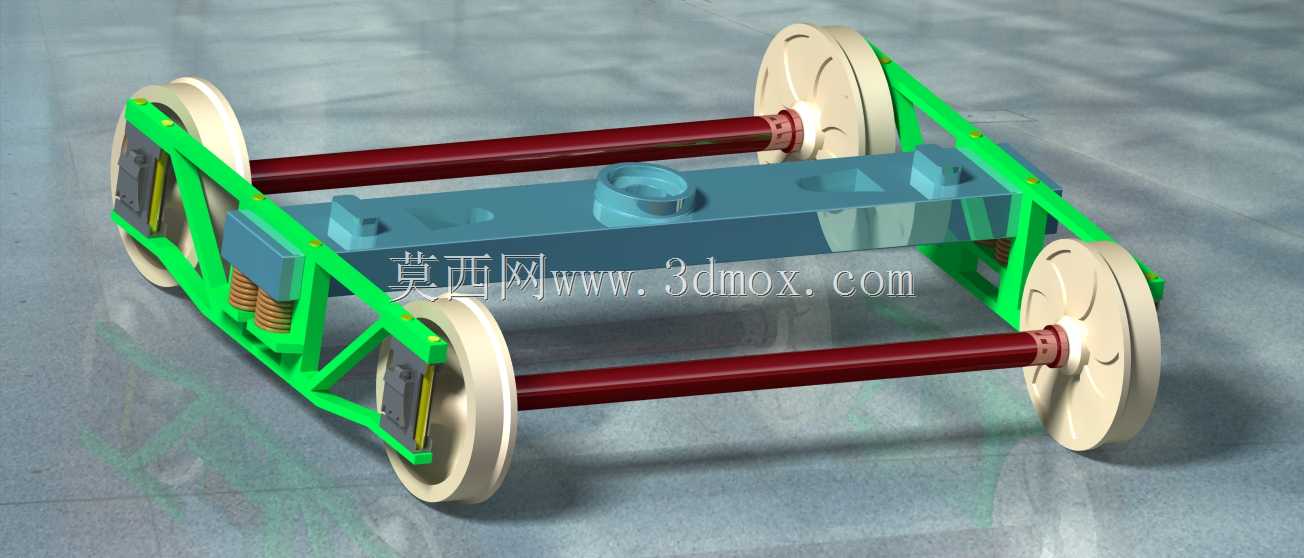

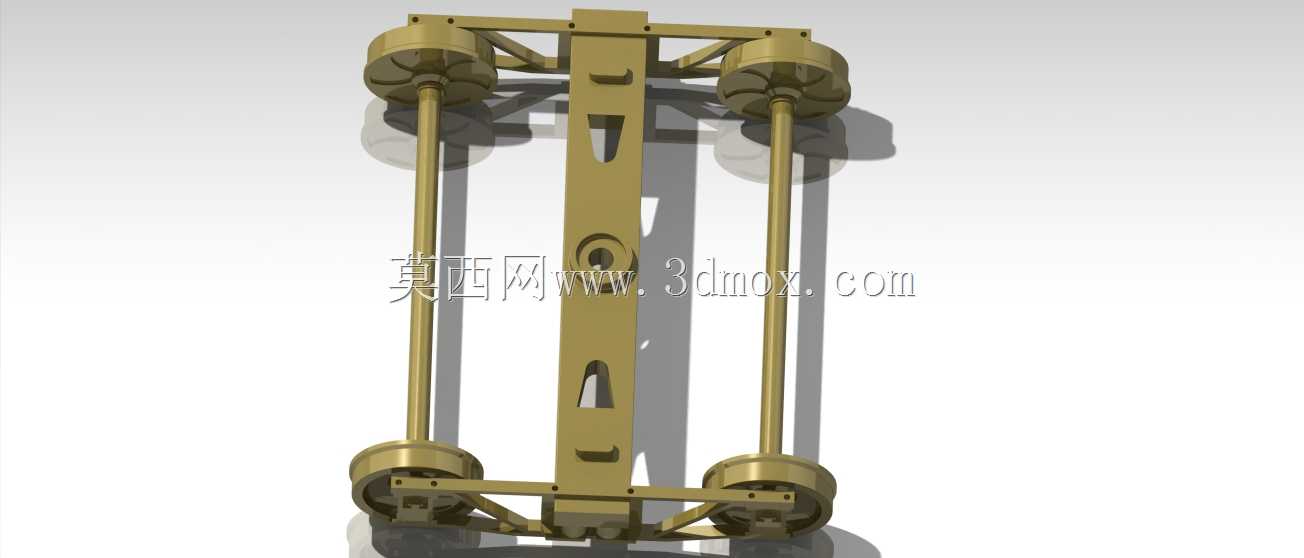

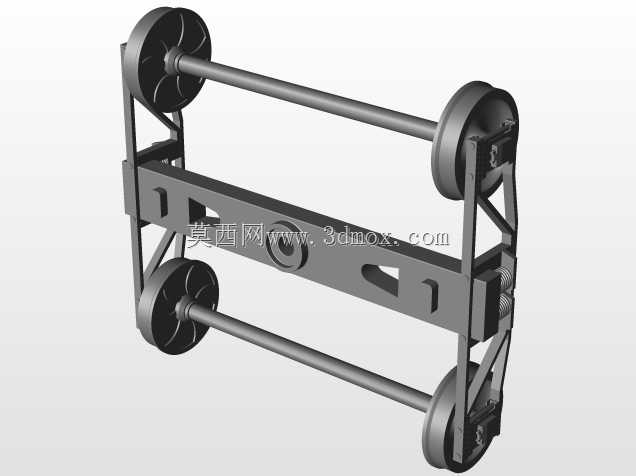

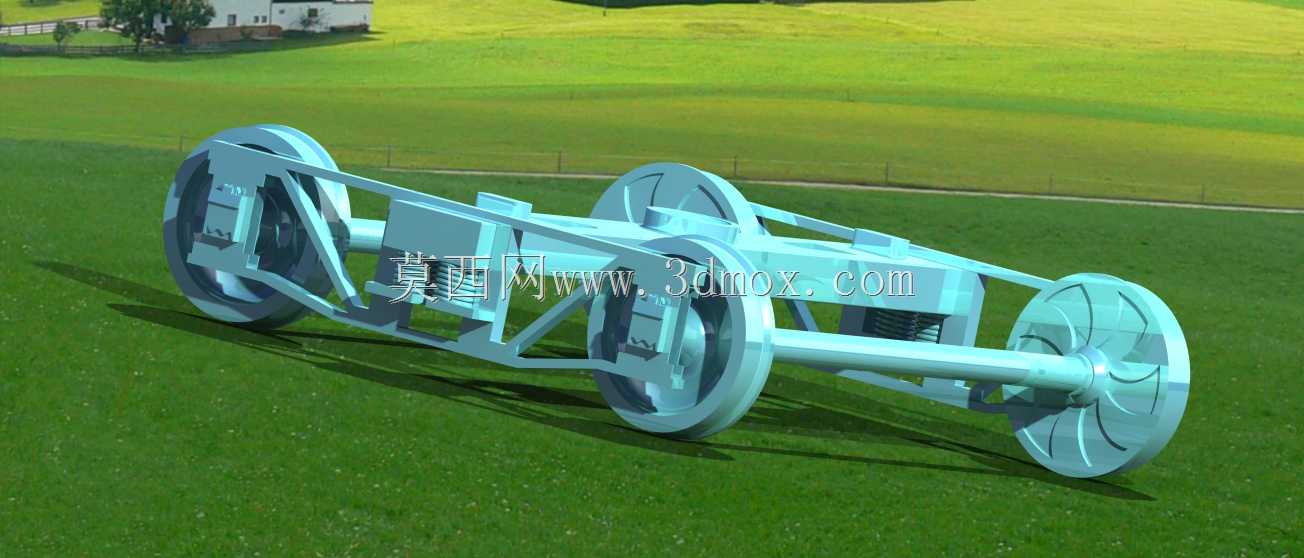

该结构为铁路车辆走行核心承载部件，主要应用于干线客货运列车、工矿编组轨道车辆的走行系统中，承担整节车体的全部载荷传递，同时负责将轮轨间的黏着牵引力、制动力传导至车体，缓冲线路不平顺带来的冲击振动，保障车辆沿轨道平稳运行，是轨道车辆走行部的核心承载单元。在实际线路运行场景中，该底盘构架需要承受垂向满载载荷、横向过弯离心载荷、纵向启停冲击载荷的多向复合作用，同时适配不同轨面条件下的轮对跳动补偿，兼顾直线运行稳定性与曲线通过灵活性，可适配常规轨距的轨道线路运行需求，满足中低速轨道车辆的走行承载要求。在功能特性设计上，该结构摒弃了传统铸造构架的一体式成型方案，采用组装式框架结构，通过型材拼接与紧固件连接形成整体承载构架，相比同规格铸造构架有效提升了结构强度冗余，同时降低了整体自重，便于后期运维过程中的部件拆解更换。构架两侧对称布置轮对安装位，匹配对应直径的轨道轮组，轮组与构架之间设置弹性减振元件，可过滤轮轨接触产生的高频振动，减少振动向车体上部的传递；构架上方预留车体安装接口，可直接对接车体底架的安装座，传递垂向承载载荷，两侧设置的制动部件安装位可适配基础制动装置的装配，满足车辆减速停车的制动功能需求。设计过程中以实际线路运行的载荷边界为核心依据，所有尺寸参数参考成熟轨道车辆走行部的通用安装规范设定，构架主体采用矩形截面型材拼接形成框型结构，横梁与侧梁的连接位置做加强处理，避免应力集中导致的结构疲劳损伤；轮对安装位的同轴度、轴距参数严格匹配轨道运行的限界要求，确保轮对与钢轨的接触位置处于合理范围，减少轮缘偏磨问题；弹性元件的安装位置与刚度匹配经过受力校核，可在额定载荷下提供合适的减振行程，既不会因刚度过大导致减振效果不足，也不会因刚度过小出现侧梁与轮组的运动干涉。在安装边界设定上，该底盘构架的整体宽度适配标准轨道车辆的下部限界要求，轮对内侧距符合常规轨距的装配标准，上方的车体安装接口间距匹配通用货运车厢、客运车厢底架的安装座尺寸，无需额外改造即可直接适配同类型车体的装配需求；构架底部预留足够的安全间隙，在满载状态下弹性元件压缩至极限行程时，构架最低位置仍与轨面保持足够安全距离，避免运行过程中触碰轨面设施；各部件的安装位置预留了足够的操作空间，可在不拆解整体构架的前提下完成减振元件、制动部件的更换维护，有效降低运维阶段的人工成本与时间成本。
