折叠铰接式液压起重吊臂结构设计

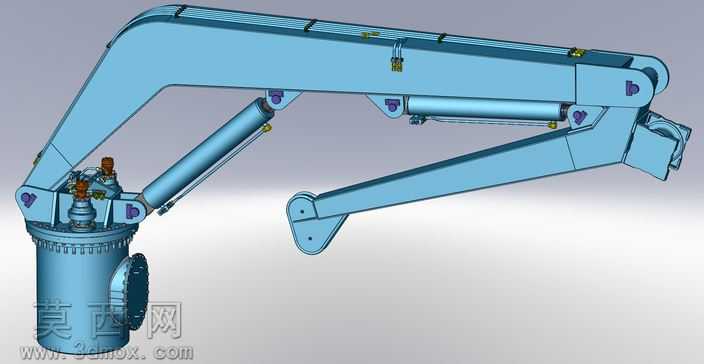

本模型为折叠铰接式液压起重吊臂的完整三维设计，采用三维建模软件完成全参数化零件建模与整机装配，整体结构还原度高，各运动部件无干涉，可直观展示铰接臂起重机的工作姿态与运动逻辑。建模过程中首先完成底部回转基座的结构搭建，基座采用带法兰边的圆柱筒体结构，顶部设置回转支承安装位，集成了液压阀组、管路接口的安装结构，还原了真实起重机底座的承载与回转功能设计。臂架部分采用多段铰接式折叠结构，共设置三节可相对转动的臂段，各臂段之间通过铰接销轴连接，每处铰接位置均配套设计了驱动用的双作用液压油缸，油缸的缸筒与活塞杆端分别铰接在相邻两段臂架的对应安装座上，通过油缸的伸缩即可驱动各段臂架绕铰接点转动，实现臂架的折叠收拢与展开举升，可适配不同作业半径与起升高度的工况需求。模型对臂架的细节结构做了完整还原，包括臂架表面的管路固定卡扣、铰接点的加强筋板、臂端的吊具连接法兰，以及油缸上的液压油口、铰接耳环等结构，所有零件的装配关系完全符合真实起重机械的设计规范。材质渲染方面，整体结构件采用工程起重机械常用的湖蓝色金属漆材质，液压油缸活塞杆部分做了镀铬亮面金属效果处理，铰接销轴、阀组部件采用深灰金属材质，底座侧面的检修盖板做了网格纹理还原，整体渲染效果真实，清晰区分不同功能部件的材质差异。设计思路上，该铰接臂结构相比直臂起重机具备更小的收拢尺寸，可在狭窄空间内完成作业，多油缸协同驱动的设计可实现臂架姿态的灵活调整，底部回转基座可支持360度全回转作业，覆盖更大的作业范围，模型完整保留了各运动副的装配约束，可直接用于运动仿真模拟，验证臂架在不同伸展角度下的运动行程与干涉情况，为铰接式起重设备的结构设计、教学演示提供直观的三维参考。
