工业用重型电缆卷筒三维结构设计

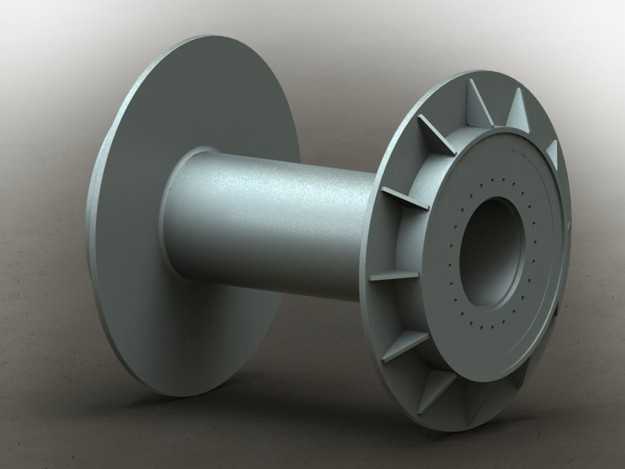

本电缆卷筒采用SolidWorks三维建模软件完成全参数化设计，建模过程遵循机械设计规范，先通过草图绘制确定卷筒的核心尺寸参数，包括筒身内径、外径、有效卷绕长度，以及两侧法兰盘的直径、厚度等关键尺寸，再通过旋转凸台特征生成卷筒的基础筒体结构。针对右侧法兰盘的加强筋结构，采用阵列特征完成周向均匀排布的筋板建模，每道筋板均做了过渡圆角处理，避免应力集中问题，同时在法兰盘端面设计了周向排布的安装孔位，通过圆周阵列特征保证孔位的位置度精度，满足与驱动机构、安装基座的装配对接需求。模型完成基础结构建模后，在渲染环节赋予了哑光金属材质，模拟工业用铸钢卷筒的表面质感，通过环境光遮蔽效果突出结构的层次感，清晰展现筒体与法兰的衔接结构、筋板的支撑形态以及安装孔的排布细节。设计过程中充分考虑电缆卷筒的实际使用工况，筒身表面做了光滑过渡处理，避免收放电缆时划伤线缆外皮，两侧法兰盘的直径差经过合理计算，保证电缆卷绕过程中不会出现脱槽、乱线的问题，右侧带加强筋的法兰结构用于对接驱动端，可承受电缆卷绕时的扭矩载荷，左侧平整法兰用于限位与辅助支撑，整体结构兼顾了结构强度与卷绕作业的实用性，各零部件之间的装配关系清晰，可直接用于工程出图、结构校核以及后续的生产加工参考，模型的参数化特征支持后续根据不同的电缆规格、卷绕容量需求快速调整尺寸参数，适配不同的工业线缆收放场景。
