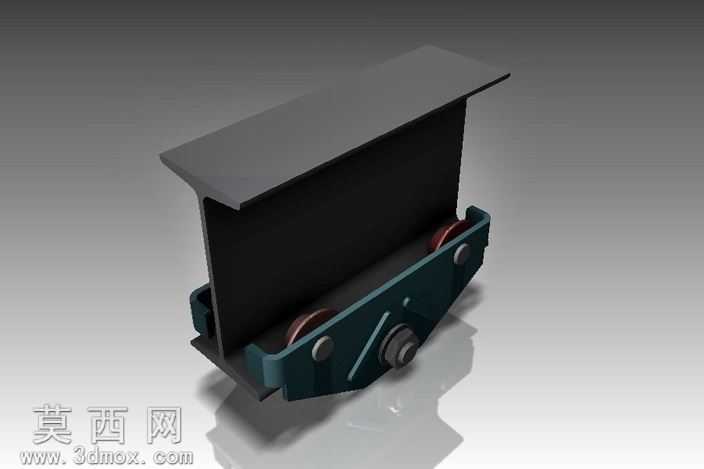

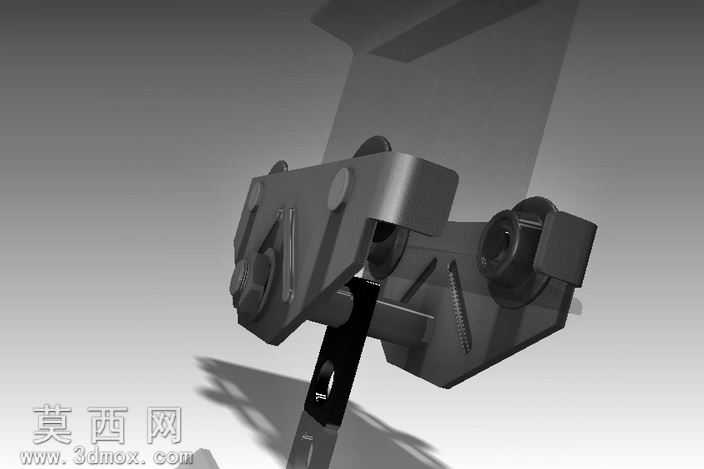

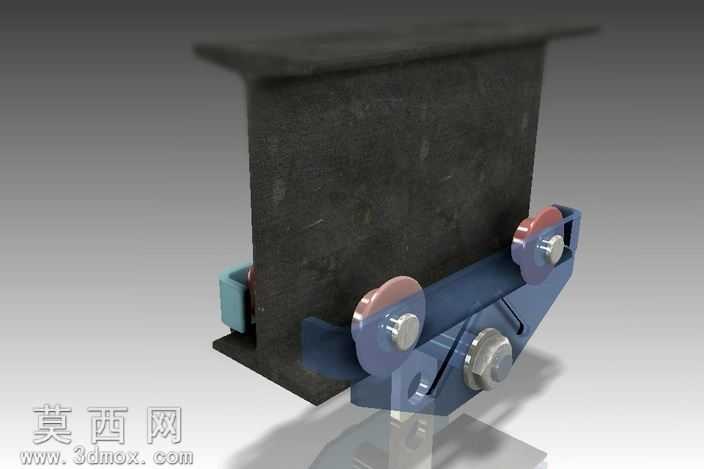

本模型为桥式起重机轨道行走端的转轮轮组结构,采用三维建模软件完成全参数化设计,整体建模过程严格遵循起重机械行走机构的设计规范,先通过草图绘制完成轮组安装基座、转轮支架、滚轮主体、锁紧销轴、侧挡限位块的轮廓绘制,再通过拉伸、切除、旋转、阵列等特征操作完成各零部件的实体建模,最后按照实际装配关系完成整机装配,添加了贴合实际的配合约束,确保转轮可绕销轴顺畅转动,侧挡块可贴合轨道侧面完成限位导向。模型渲染阶段采用金属材质为主的材质方案,工字钢轨道部分赋予做旧的深色钢材材质,还原起重设备长期使用的金属磨损质感,转轮支架赋予哑光蓝色金属漆材质,滚轮外圈赋予耐磨铜合金材质,销轴与紧固件赋予亮面不锈钢材质,通过环境光、漫反射、高光参数的调整,让不同材质的金属质感区分清晰,整体渲染效果真实还原工业设备的厚重质感。结构设计上,该轮组采用双侧滚轮夹持轨道腹板的结构形式,每侧设置两个带圆弧接触面的滚轮,滚轮接触面弧度与工字钢轨道侧面弧度匹配,可有效降低行走过程中的接触应力,支架与起重机主梁端梁采用刚性连接,侧方设置的缓冲挡块可在轮组发生偏移时起到缓冲限位作用,避免轮组脱轨,销轴部位设计有防松锁紧结构,可承受起重机满载行走时的径向载荷与冲击载荷。设计思路围绕起重机轨道行走的稳定性、耐磨性、安全性展开,充分考虑了实际工况中轨道存在的安装误差、行走过程中的横向冲击力、长期运行的磨损余量,各零部件的尺寸参数均参考通用桥式起重机的端梁行走轮设计标准,可直接用于同类型起重设备的设计参考、结构校核、教学演示场景,模型结构完整无缺失,各部件的装配关系清晰,可直接导出用于工程图生成、运动仿真分析、有限元受力校核等后续工作。
