集成液压阀组的工业传动齿轮箱结构设计

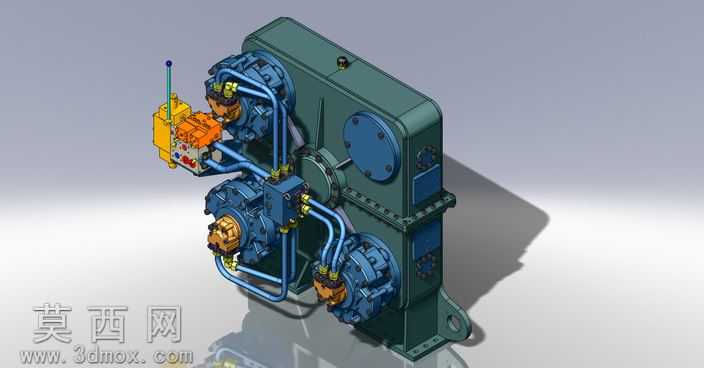

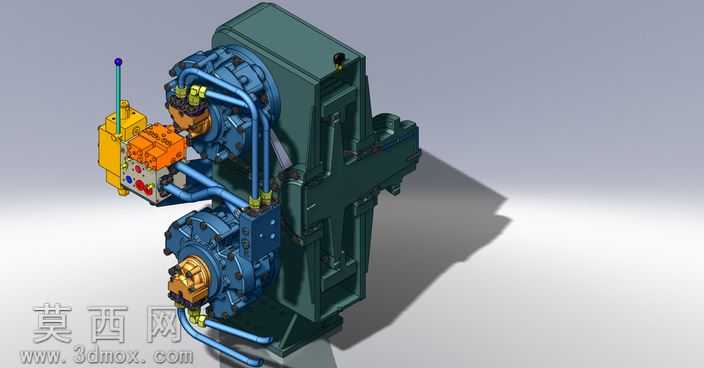

本作品为工业传动场景使用的集成式齿轮箱三维模型，整体采用三维参数化建模方式完成，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉校验，确保各部件在虚拟装配状态下无错位、无碰撞，可直接用于后续的工程出图、运动仿真以及结构力学分析环节。模型渲染阶段采用了工业产品常用的写实材质方案：箱体主体采用深墨绿色哑光铸铁材质，还原铸造箱体的粗糙磨砂质感，表面添加了细微的铸造纹理与使用痕迹，提升真实感；内部传动端盖、轴承座等外露机加工部件采用深蓝色半光烤漆金属材质，区分加工面与铸造面的视觉差异；集成安装在箱体侧部的液压控制阀组采用亮橙色工程塑料与黄铜金属搭配的材质方案，液压管路采用亮蓝色金属硬管材质，操作手柄杆采用镀铬金属加彩色塑料端头的材质，不同功能部件通过材质差异做清晰区分，便于快速识别结构组成。结构设计上，该齿轮箱采用上下分段式传动布局，将多级齿轮传动结构集成在一体化铸造箱体内，侧部预留了液压阀组的标准化安装接口，将液压控制模块与齿轮传动箱体做集成化设计，省去了外部独立安装阀组的支架结构，大幅缩减了整套传动单元的安装空间；箱体外部设计有纵横交错的加强筋结构，在不增加整体壁厚的前提下提升箱体的结构刚性，降低重载传动工况下的箱体形变风险；各传动轴的伸出端都设计有对应的密封端盖结构，液压管路采用标准化硬管折弯成型，管路接头位置都做了密封结构的细节建模，操作手柄的位置符合人机工程学要求，便于操作人员在设备旁完成档位切换、油路控制操作。设计思路上，该模型围绕紧凑化、集成化的工业传动需求展开，摒弃传统齿轮箱与液压系统分离布置的方案，将控制油路、操作部件与传动箱体做一体化整合，既保证齿轮传动的平稳性与承载能力，又兼顾液压控制的响应速度与操作便捷性，建模过程中所有安装孔位、连接尺寸都参考通用机械设计标准设定，具备较强的工程参考价值，可用于重型工程机械、工业传动设备的方案设计参考。
