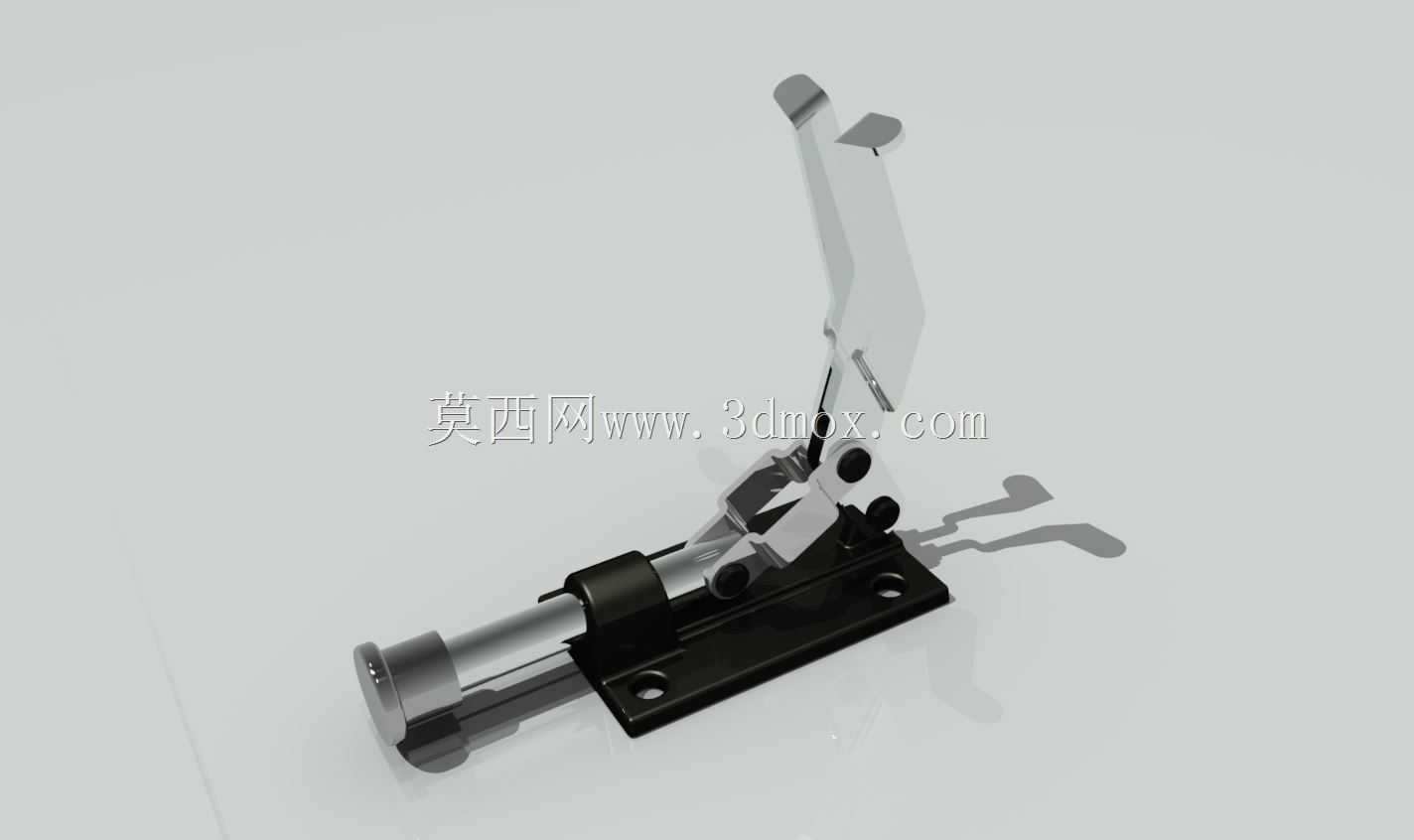

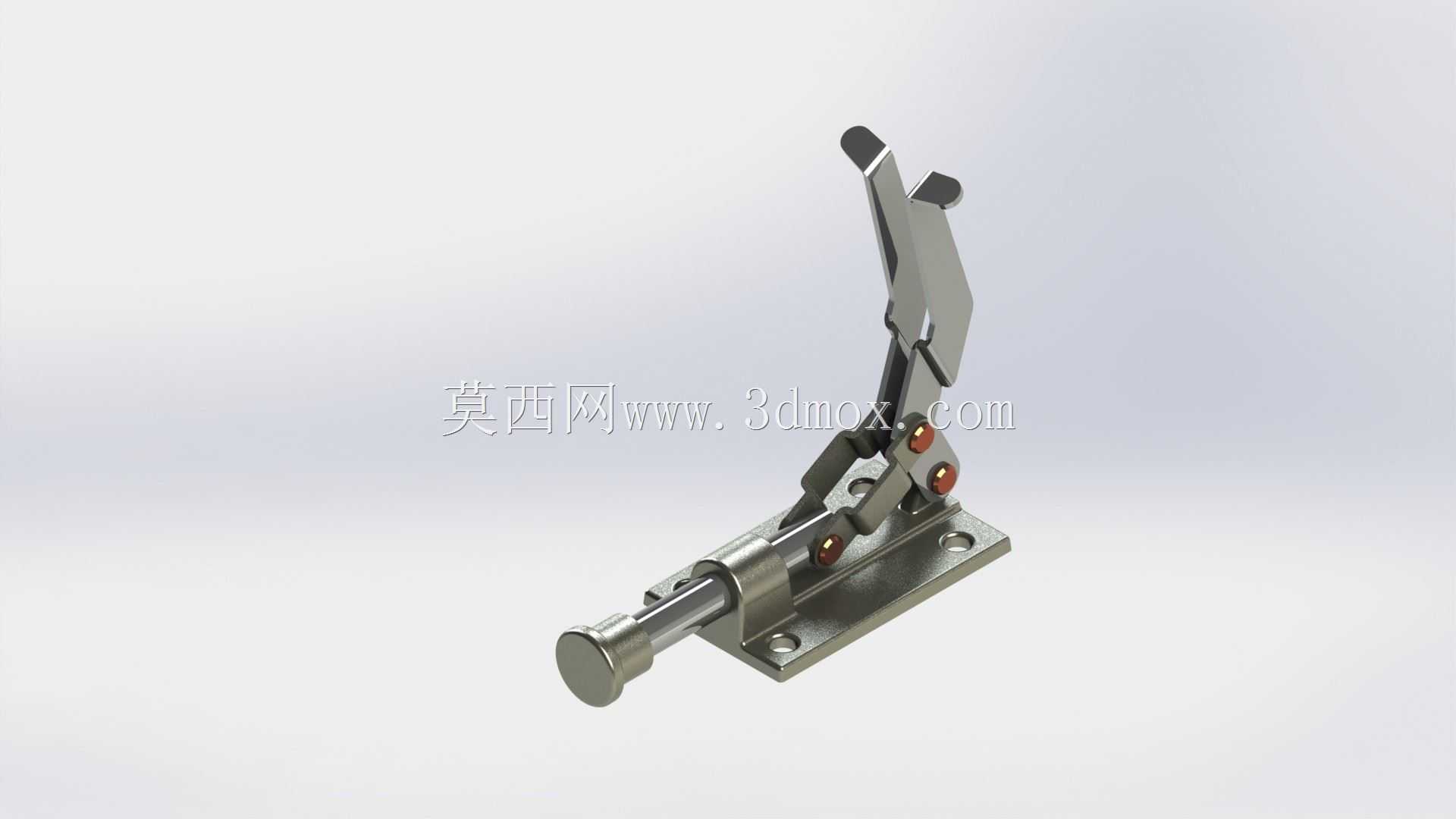

推拉式快速压紧门夹工装夹具结构

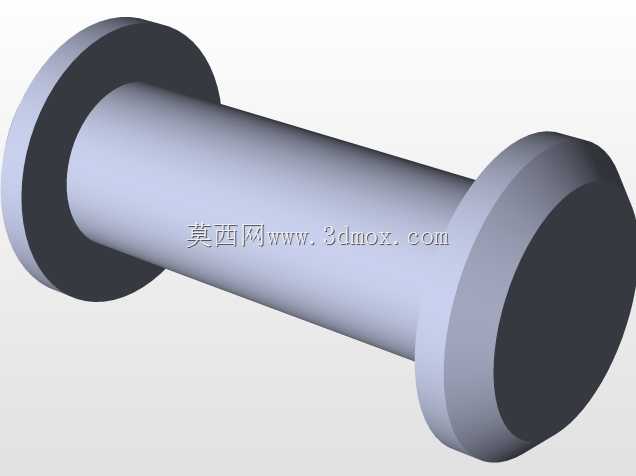

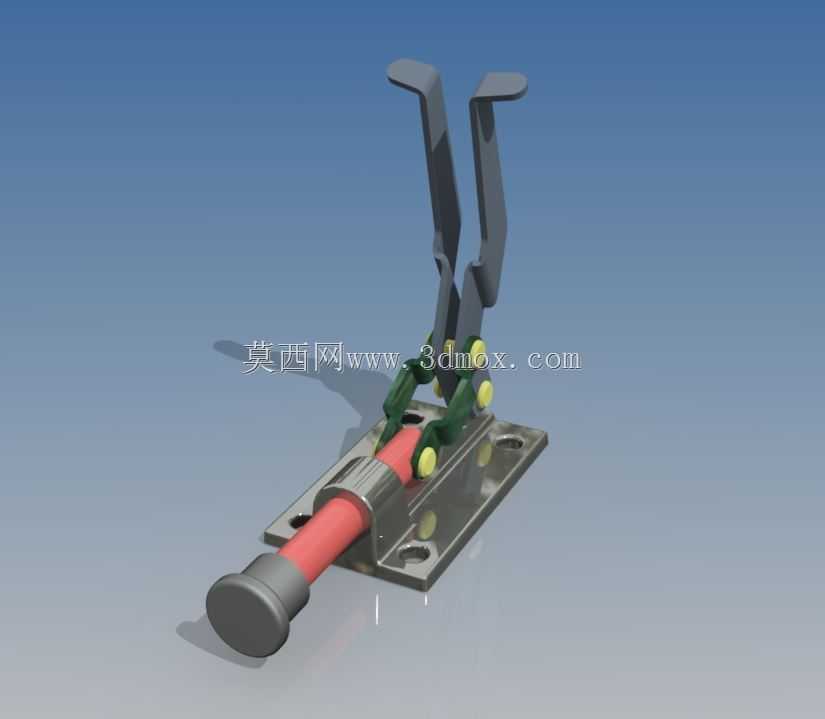

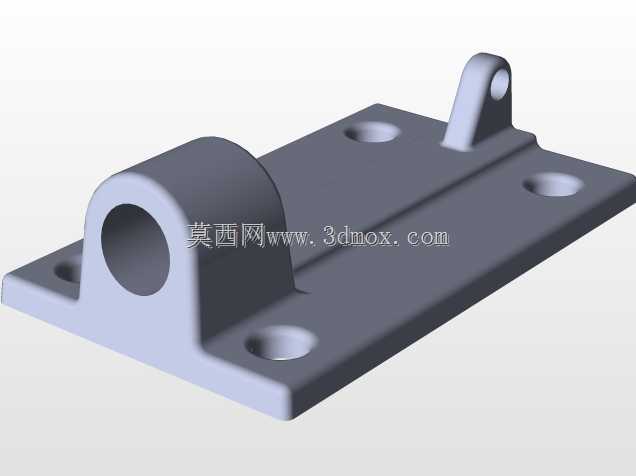

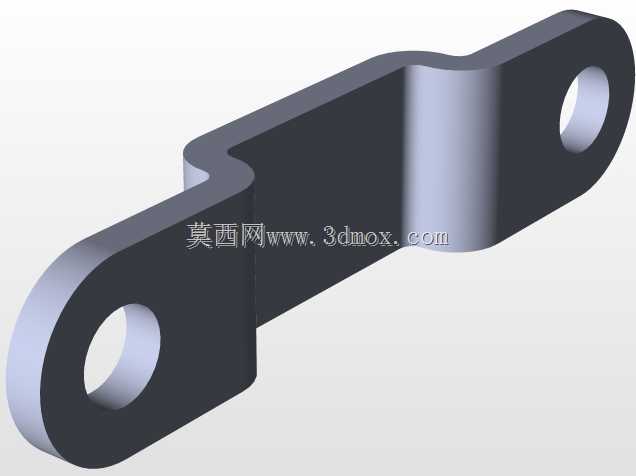

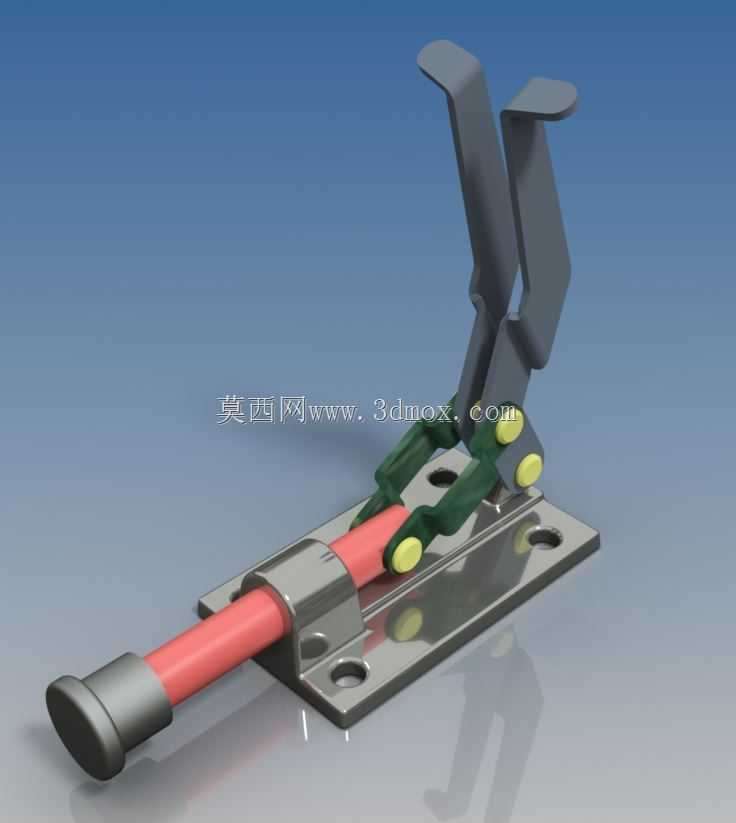

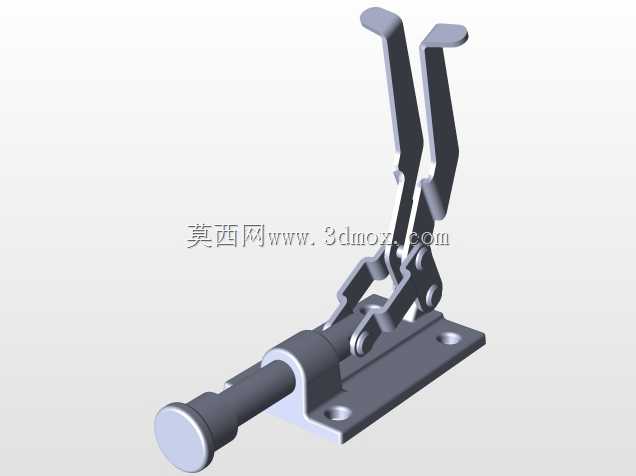

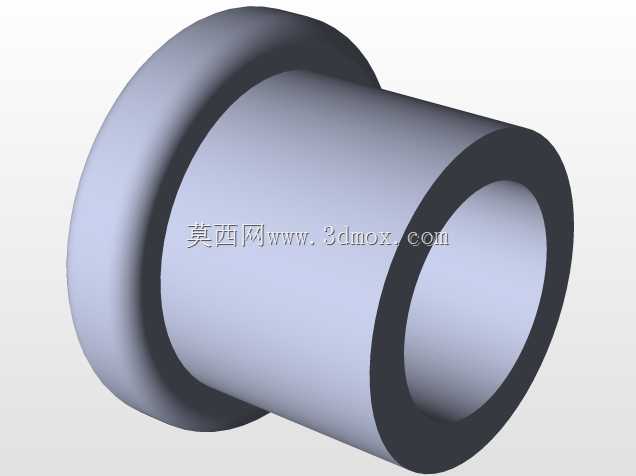

这款推拉式门夹属于快速压紧类工装夹具，在工业生产与日常五金装配场景中应用十分广泛，常见于小型工件焊接定位、木质门板组装临时固定、钣金件铆接工位压紧、设备检修舱门快速锁闭等场景，能够替代传统螺栓紧固的繁琐操作，大幅降低装夹辅助时长，提升工位作业效率。从实际用途来看，该夹具核心作用是通过手柄的扳动实现推杆的直线往复伸缩，配合前端压头对目标工件施加稳定的压紧力，避免工件在加工、装配、检测过程中出现移位、翘曲、松动等问题，尤其适合需要频繁开合、反复装夹的工位使用，相比螺纹旋紧的固定方式，单次装夹与松脱的操作时长可缩短九成以上，且压紧力可通过内部连杆结构的参数调整适配不同工况需求。从功能特性来看，该夹具采用肘节死点锁紧结构设计，当手柄扳动至锁紧位置时，内部连杆机构越过力学死点，即便承受工件方向的反向推力，夹具也不会出现意外松脱，锁紧状态的可靠性极强，无需额外增加锁止结构即可维持稳定的压紧效果；夹具整体采用金属材质加工，关键铰接位置配置耐磨销轴与衬套，能够承受数千次反复扳动而不出现明显的结构旷量，适配车间多粉尘、少量切削液飞溅的常规作业环境，长期使用不易出现锈蚀、卡滞问题。从设计思路来看，这款夹具的结构布局充分考虑了操作便利性与安装适配性，手柄采用符合人体工学的弯折造型，扳动时受力方向贴合人手施力角度，操作时无需借助额外工具，单手即可完成锁紧与松脱动作；底座采用平板式安装结构，预留两个对称的沉头安装孔，可直接通过螺栓固定在工装台面、设备机架或者加工工位的基板上，安装后整体结构重心偏低，扳动手柄时不会出现整体晃动；推杆部分采用圆柱光轴结构，伸缩运动过程中直线度优异，前端预留压头安装位，可根据实际被夹持工件的外形更换橡胶压头、金属平压头或者异型压头，避免压伤工件表面的同时保证压紧接触面积充足。从外形尺寸与安装边界来看，该夹具整体结构紧凑，锁紧状态下整体高度不超过常规工装台面上的装夹空间上限，底座的安装孔间距适配通用工装的孔位标准，推杆的伸缩行程覆盖常规薄板类、框架类工件的装夹厚度需求，安装时仅需在固定基板上对应位置加工两个螺纹孔或者通孔即可完成固定，无需对安装面做复杂的避让加工，推杆伸出方向的前方预留足够的工件放置空间即可，不会与周边的其他工装部件产生运动干涉，能够快速集成到各类非标工装、小型自动化设备的定位工位中，也可单独作为手动夹具用于零散的维修、装配作业场景。
