手动螺旋压紧式快速夹钳结构设计

这款手动螺旋压紧式夹紧装置，是机械加工、装配工装领域应用极为广泛的基础压紧构件，主要面向小批量零件加工、工位装配定位、工件临时固定等场景，在五金加工、电子组件装配、木制品加工、小型焊件定位等工序中都能发挥稳定的压紧固定作用，相比纯手动按压固定的方式，它能提供持续稳定的压紧力，避免加工或装配过程中工件移位导致的精度偏差，也能降低操作人员持续施力的劳动强度。

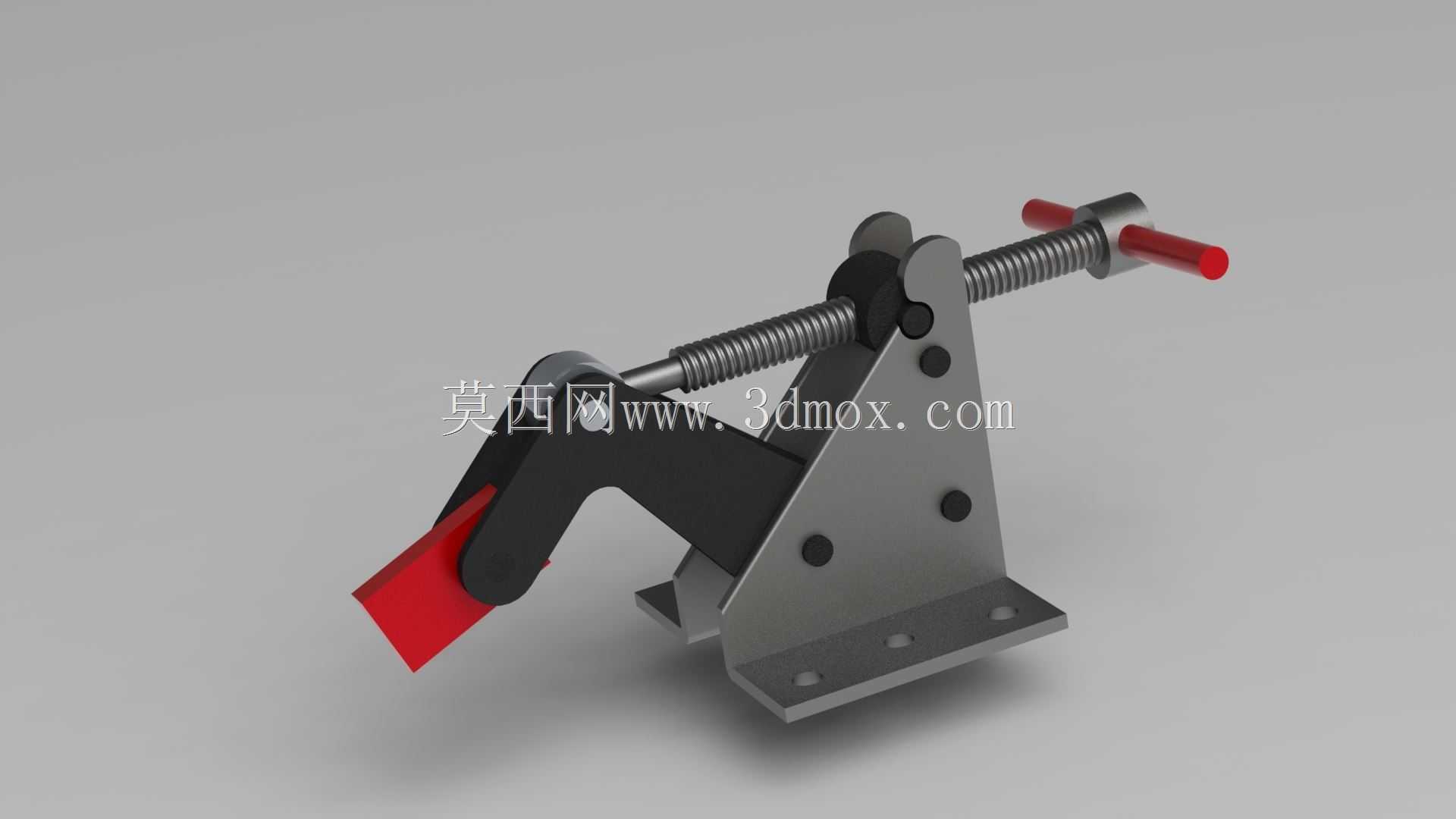

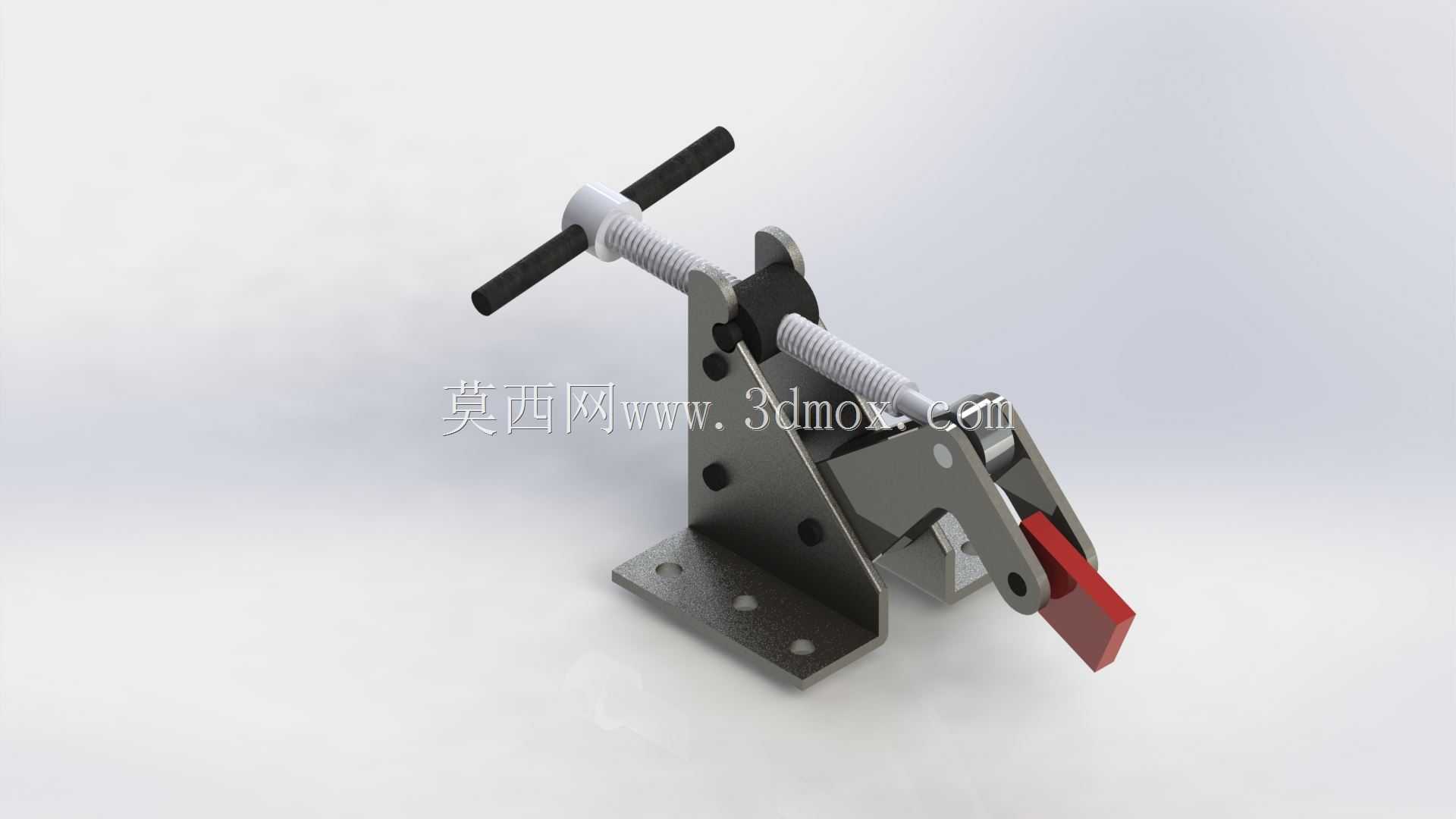

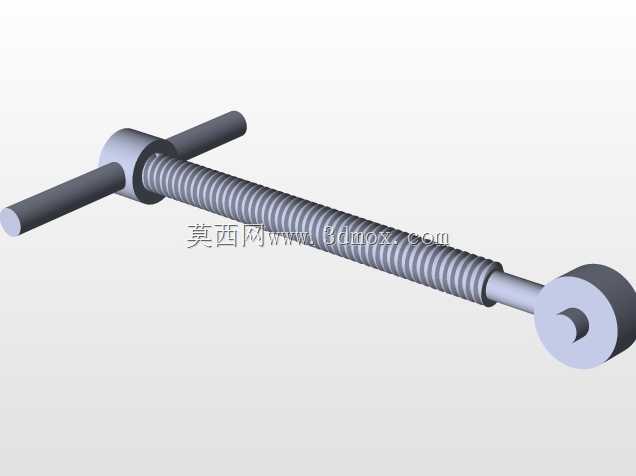

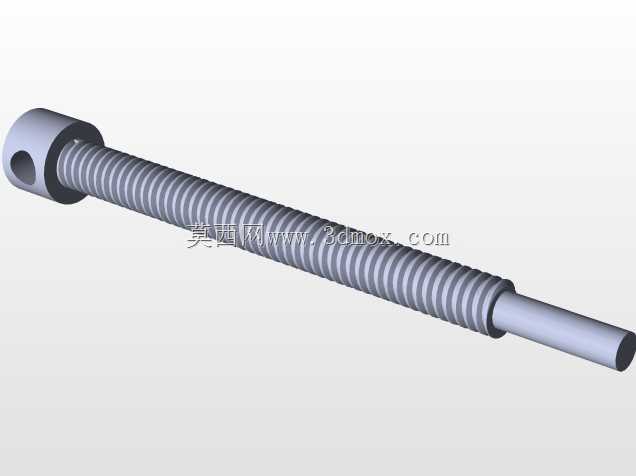

从功能特性来看，这款夹钳结合了螺旋传动的大传力比与肘节结构的快速开合优势：前端的压头采用带缓冲接触的设计，接触工件的部位做了加宽处理，既能保证压紧时压强均匀，避免压伤工件表面，也能在工件存在微小尺寸公差时自适应贴合；中部的螺旋副采用梯形螺纹设计，具备良好的自锁性能，当调整到合适压紧位置后，不会因为加工过程中的振动出现松脱，压紧力可以通过端部的T型手柄灵活调节，适配不同材质、不同压紧需求的工件；侧边的肘节联动结构可以实现压头的快速抬起与下压，在工件装卸时不需要全程旋转螺杆，大幅缩短上下料的辅助时间，提升工位操作效率。

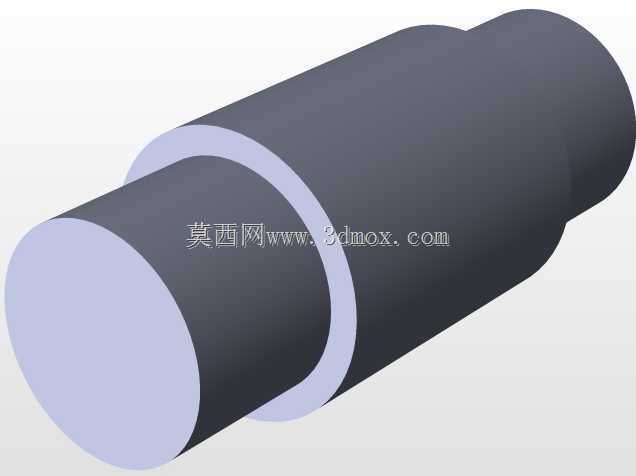

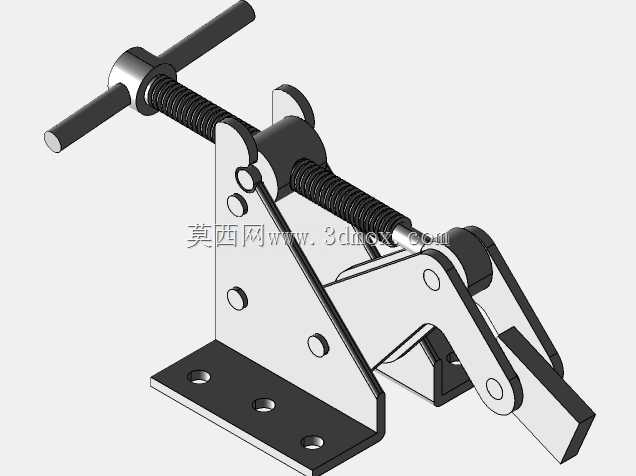

设计思路上，这款夹钳优先考虑了工装使用的可靠性与安装便捷性：底部的安装底座采用带沉头孔的平板式设计，四个安装孔位对称分布，既可以通过螺栓直接固定在工装平台、工作台面或者专用夹具基板上，也能配合T型槽螺栓在铸铁平台上灵活调整安装位置，适配不同的工位布局；主体支架采用三角形承力结构，螺杆的轴向推力、压头的反作用力都能通过支架直接传递到底座安装面，受力路径短，结构刚性充足，在承受最大压紧力时不会出现支架变形导致的压头偏移；所有转动铰接部位都采用销轴连接，配合耐磨衬套设计，长期反复开合也不会出现铰接间隙过大的问题，使用寿命更长。

从安装边界与尺寸适配来看，这款夹钳属于中小型手动压紧夹具，底座安装孔距适配常规工装平台的标准孔位间距，压头的行程覆盖常规小型工件的装夹厚度范围，整体外廓尺寸紧凑，不会占用过多工装台面空间，在多工位排布的工装板上可以密集布置，同时满足多个点位的压紧需求；压头的高度可以通过螺杆旋转进行微调，即使工件存在一定的厚度差，也不需要额外加装垫片就能实现可靠压紧，对不同批次工件的尺寸公差适配性较强，非常适合多品种小批量的柔性生产场景使用。
