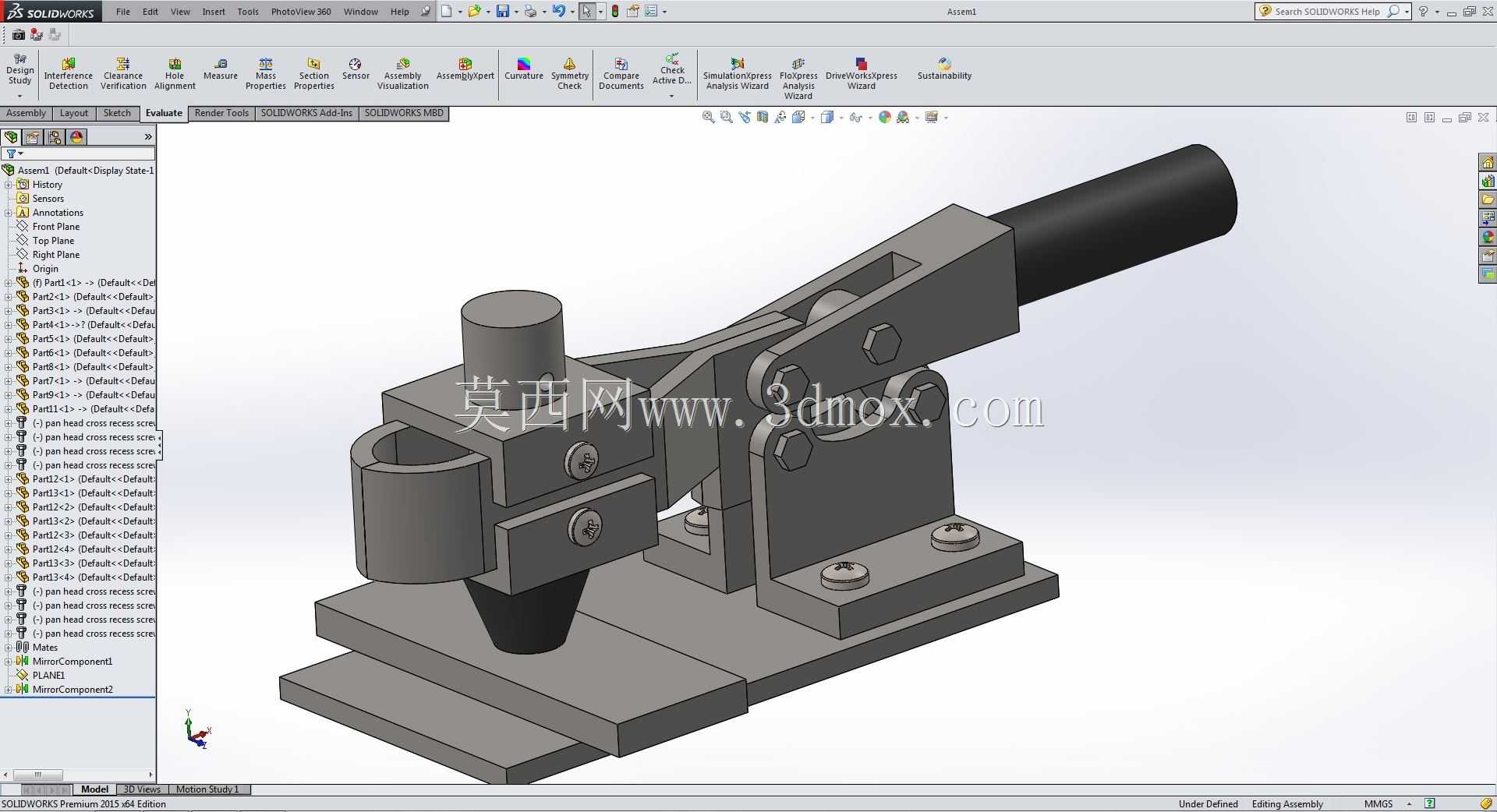

水平式快速压紧肘节夹钳结构设计

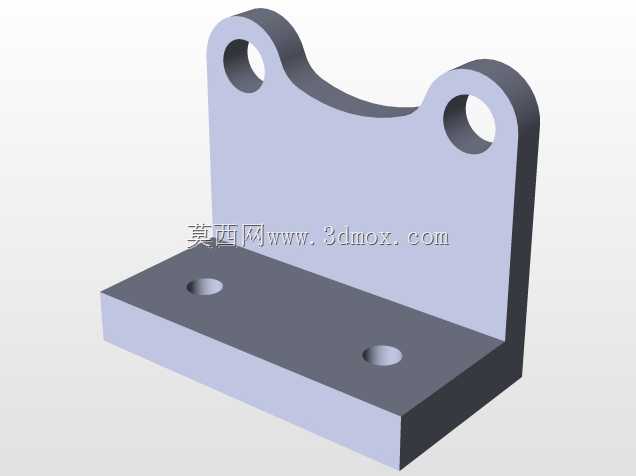

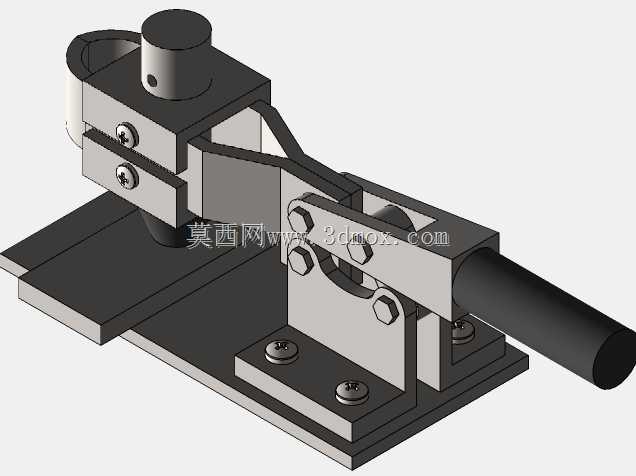

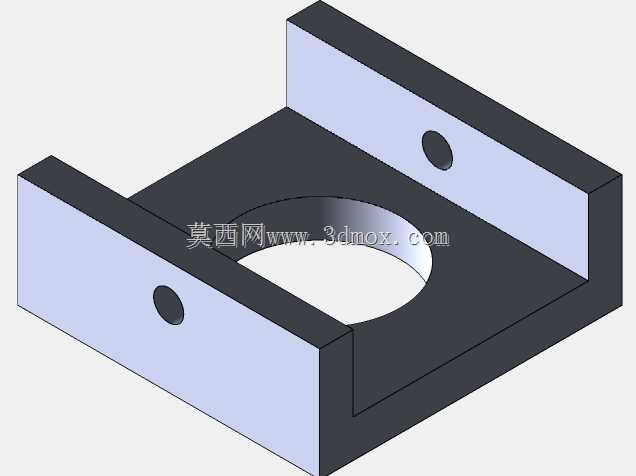

这款水平肘节钳是机械加工、装配工装领域常用的手动快速压紧构件，广泛应用于小型工件的铣削加工定位、电子元器件装配固定、钣金件焊接夹持、木质工艺品加工装夹等场景，能够在不借助额外动力源的前提下，依靠手动操作实现工件的快速压紧与松脱，大幅提升单件小批量加工、多工位频繁换件作业的操作效率，降低操作人员的装夹劳动强度。从实际用途来看，它主要承担工件加工过程中的侧向与垂直向压紧限位作用，依靠肘节机构的过死点自锁特性，在压紧状态下可以持续输出稳定的夹持力，不会因为加工过程中的振动、外力触碰出现松脱移位的情况，保障加工与装配过程的定位精度。在功能特性设计上，这款夹钳采用水平布置的操作手柄，压紧状态下手柄与安装基座平面保持平行，不会在作业空间上方形成突出的干涉结构，适合在操作空间局促、上方有其他设备构件的工位使用；夹钳的压头位置采用可调节结构，能够根据被夹持工件的厚度差异调整压头伸出长度，适配不同高度尺寸的工件装夹需求；基座部分设计有两个对称的安装沉孔，可以通过内六角螺栓直接固定在工装平板、设备工作台面上，安装后整体结构稳固，不会在反复夹紧松脱的操作中出现偏移。设计思路上，这款结构采用了简化的连杆肘节传动原理，将手柄的扳动旋转运动通过两组铰接连杆转化为压臂的上下摆动压紧动作，当手柄扳动至水平位置时，连杆铰接点越过机构死点，此时即使压头受到工件的反向顶推力，机构也不会自行松脱，只有反向扳动手柄才能解除压紧状态，这种设计既保证了夹持的可靠性，又将操作力通过杠杆放大，操作人员仅需施加很小的扳动力就可以获得数百牛的压紧力。从安装边界与外形尺寸来看，这款夹钳整体采用扁平式结构设计，安装基座的长宽尺寸控制在小范围内，不会占用过多的工作台安装面积；压臂的摆动行程经过合理设计，既保证松脱状态下压头有足够的抬升高度方便工件取放，又控制了整体的开合空间，避免相邻工位的操作干涉；压头端部采用非金属嵌件设计，压紧过程中不会刮伤工件表面，适合对表面质量要求较高的工件装夹使用。整体结构没有冗余的复杂构件，所有铰接位置都采用销轴连接，转动部位的摩擦阻力小，长期反复使用也不会出现卡滞问题，日常维护仅需定期在铰接点加注少量润滑脂即可保持顺畅的操作手感。
