马扎克VTC-20C立式加工中心结构设计

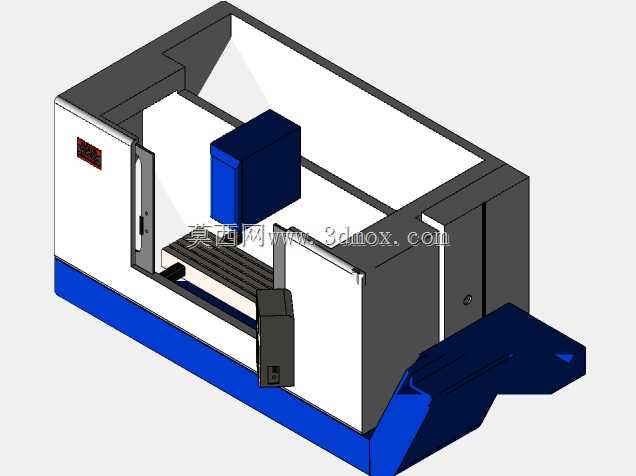

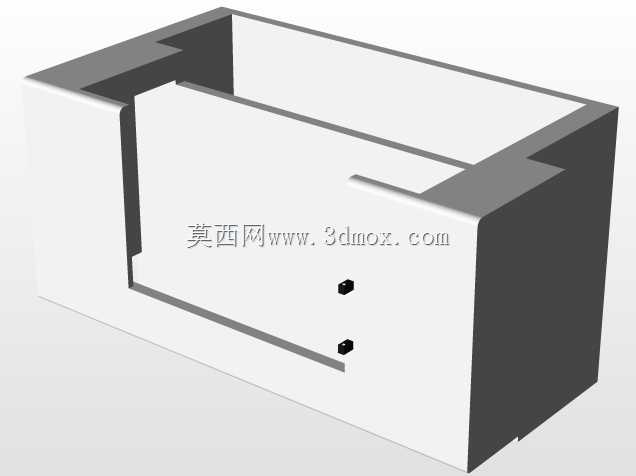

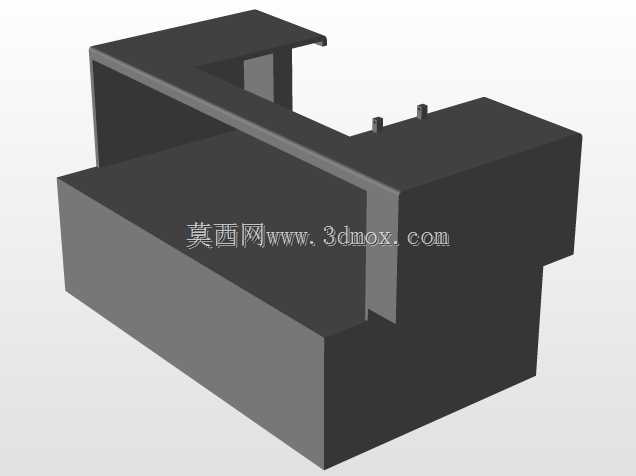

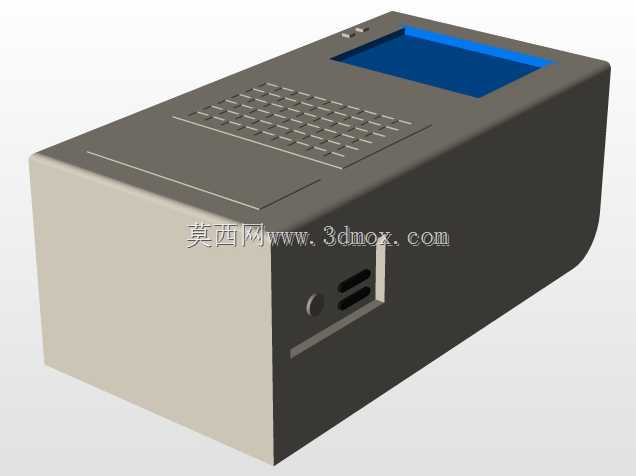

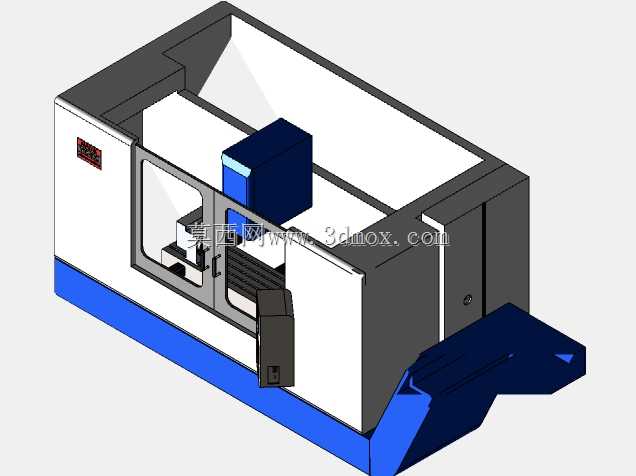

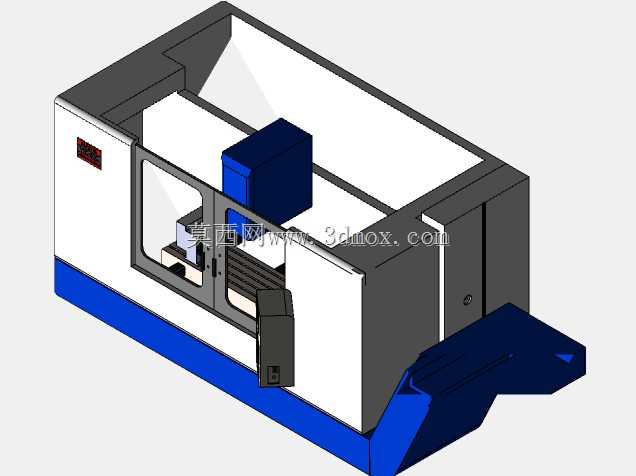

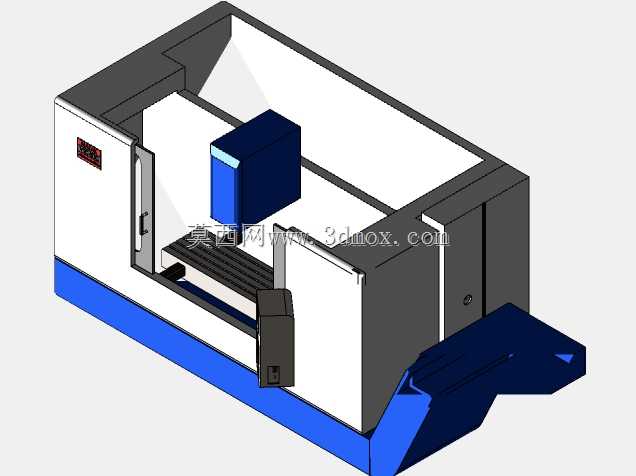

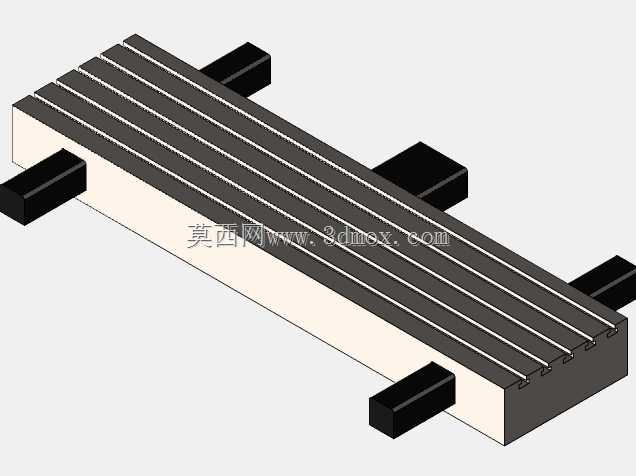

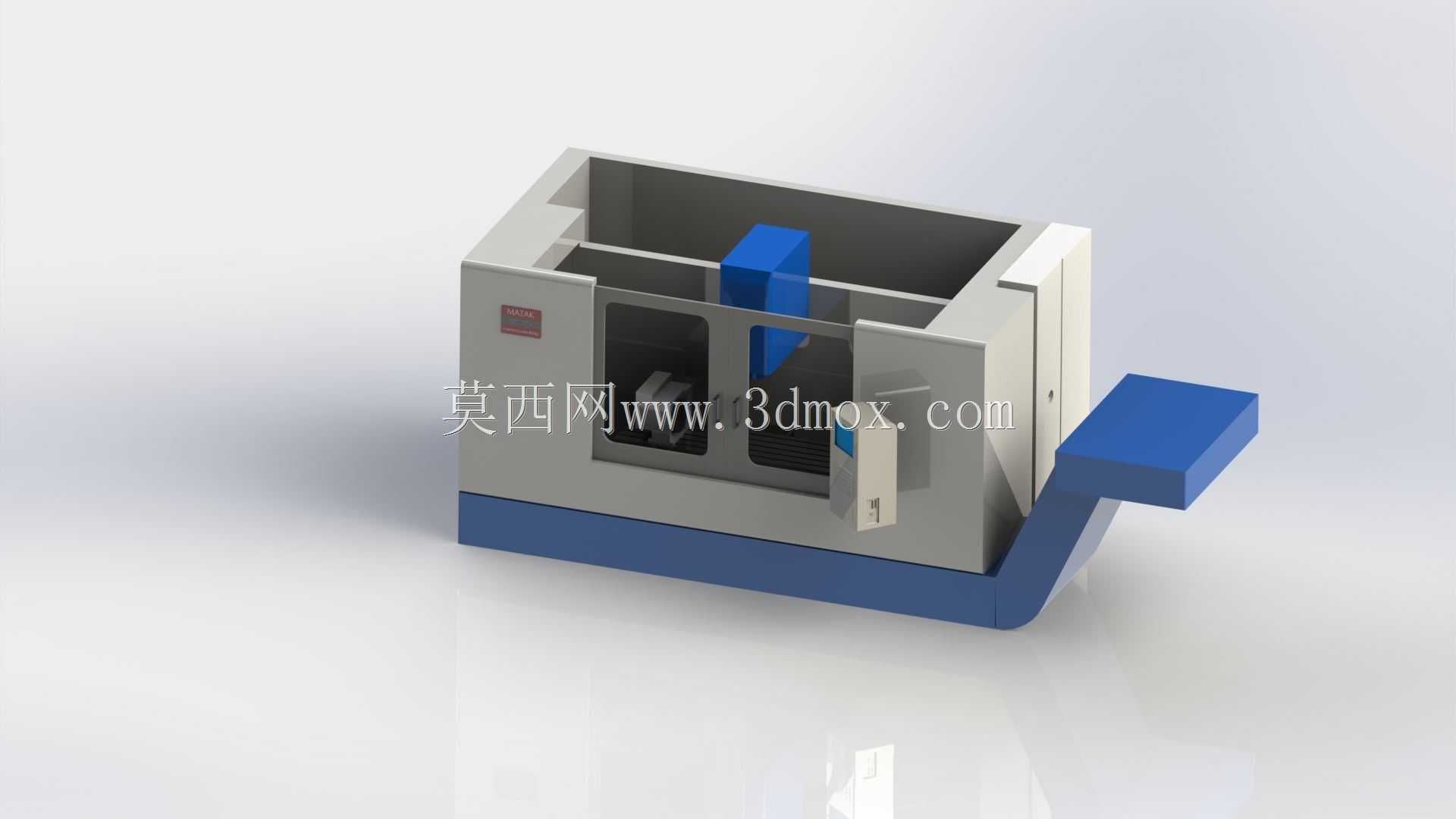

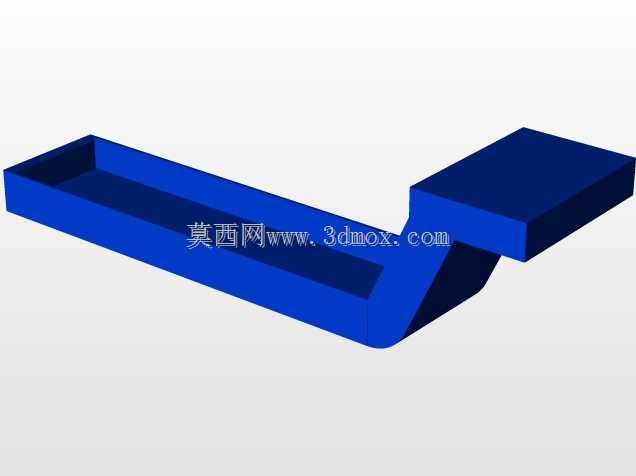

这款马扎克VTC-20C立式加工中心的三维结构设计，完全围绕实际金属切削加工场景的核心需求展开，能够覆盖中小型精密零部件的铣削、钻削、镗削、攻丝等多工序复合加工需求，在通用机械制造、汽车零部件加工、模具型腔加工、航空航天小型结构件加工等场景中都有广泛的应用空间。从设备实际用途来看，该机型定位于中小规格工件的高效精密加工，能够适配单件小批量定制生产以及批量零部件的连续加工需求，搭配对应的数控系统后可实现复杂曲面、异形结构件的多轴联动加工，有效减少工件多次装夹带来的定位误差，提升整体加工精度与生产效率。从产品功能特性来看，该结构采用经典的立式主轴布局，主轴沿垂直方向布置，配合十字滑台实现X、Y轴的进给运动，主轴箱沿立柱导轨实现Z轴方向的进给，整体运动结构刚性充足，能够承受重载切削时的切削载荷，保证加工过程的稳定性；设备侧面配置的排屑结构能够将加工过程中产生的金属切屑及时排出加工区域，避免切屑堆积影响加工精度、刮伤工件表面，同时也能减少人工清理切屑的工作量，提升设备连续运行的时长；前置的双开门防护结构既能够方便操作人员进行工件装夹、刀具更换、设备调试等操作，也能在加工过程中形成封闭的防护空间，阻挡切削液飞溅、切屑崩出，保障生产操作的安全性。从产品设计思路来看，整体结构采用模块化的设计逻辑，床身作为核心承载部件采用大阻尼的结构设计，底部的支撑结构经过优化，能够有效吸收加工过程中产生的振动，提升加工表面的质量；主轴单元的安装位置经过反复校核，保证主轴轴线与工作台面的垂直度精度，满足精密加工的形位公差要求；操作面板的布置位置符合人机工程学要求，操作人员站在设备前方即可方便地完成程序输入、参数调整、加工状态监控等操作，降低长时间操作的疲劳感；外置的工作台延伸结构能够适配更长尺寸工件的装夹需求，拓展设备的加工适用范围。从外形尺寸与安装边界来看，该机型整体占地面积紧凑，对生产车间的空间要求较低，适合中小型加工车间的设备布局规划；设备安装时需要预留前方操作空间、侧面维护空间以及后方的电气、管路连接空间，地面需要满足对应的承重要求，保证设备长期运行不会出现基础沉降影响加工精度；设备的吊装位置、固定地脚的位置都在结构设计中做了明确的预留，方便设备进场安装与后期的位置调整，整体结构的维护开口设计合理，日常的主轴保养、导轨润滑、电气元件检修都能够方便地开展，降低设备后期的维护成本与停机维护时间。
