快换式机加工虎钳夹持钳口结构

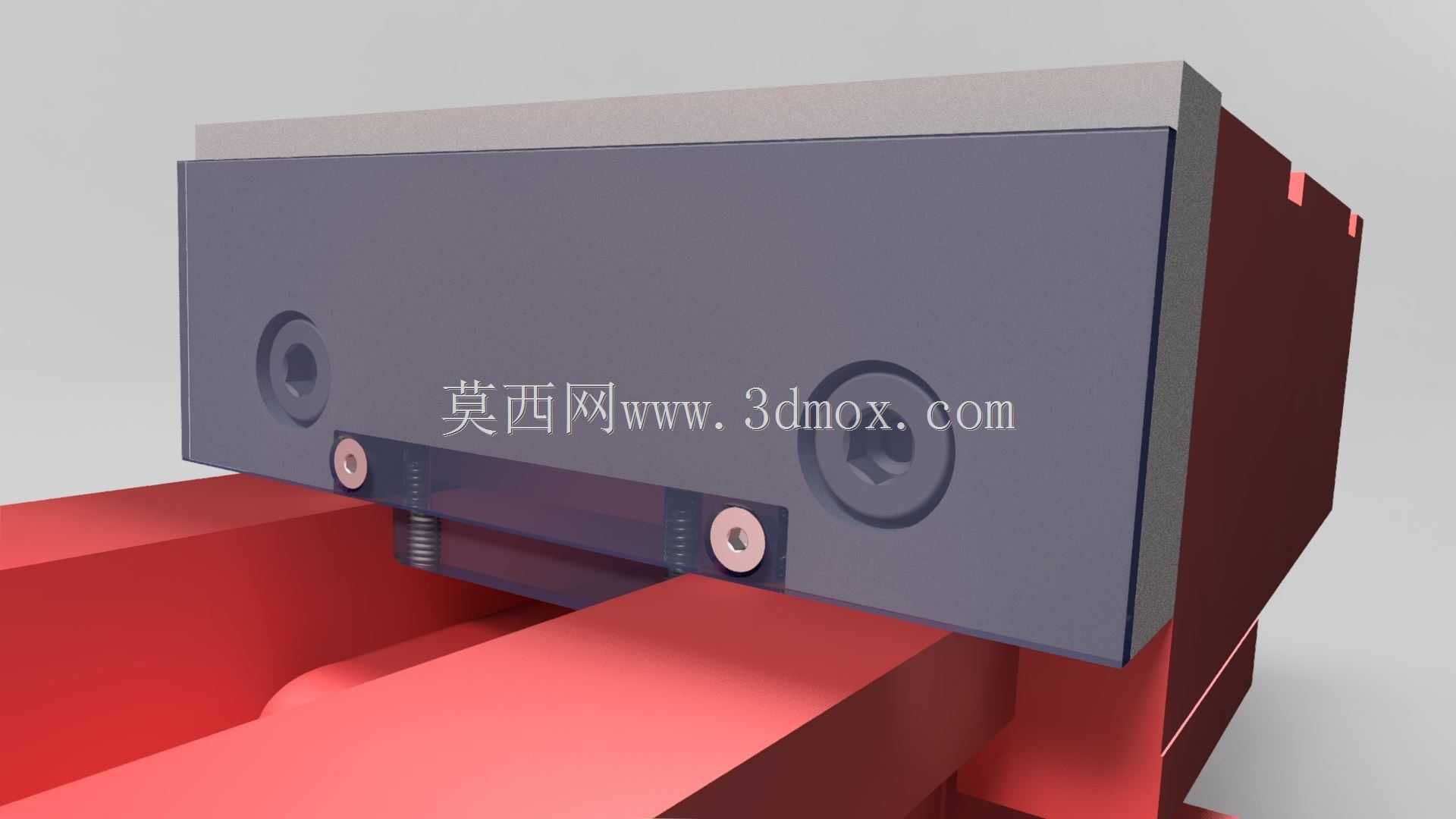

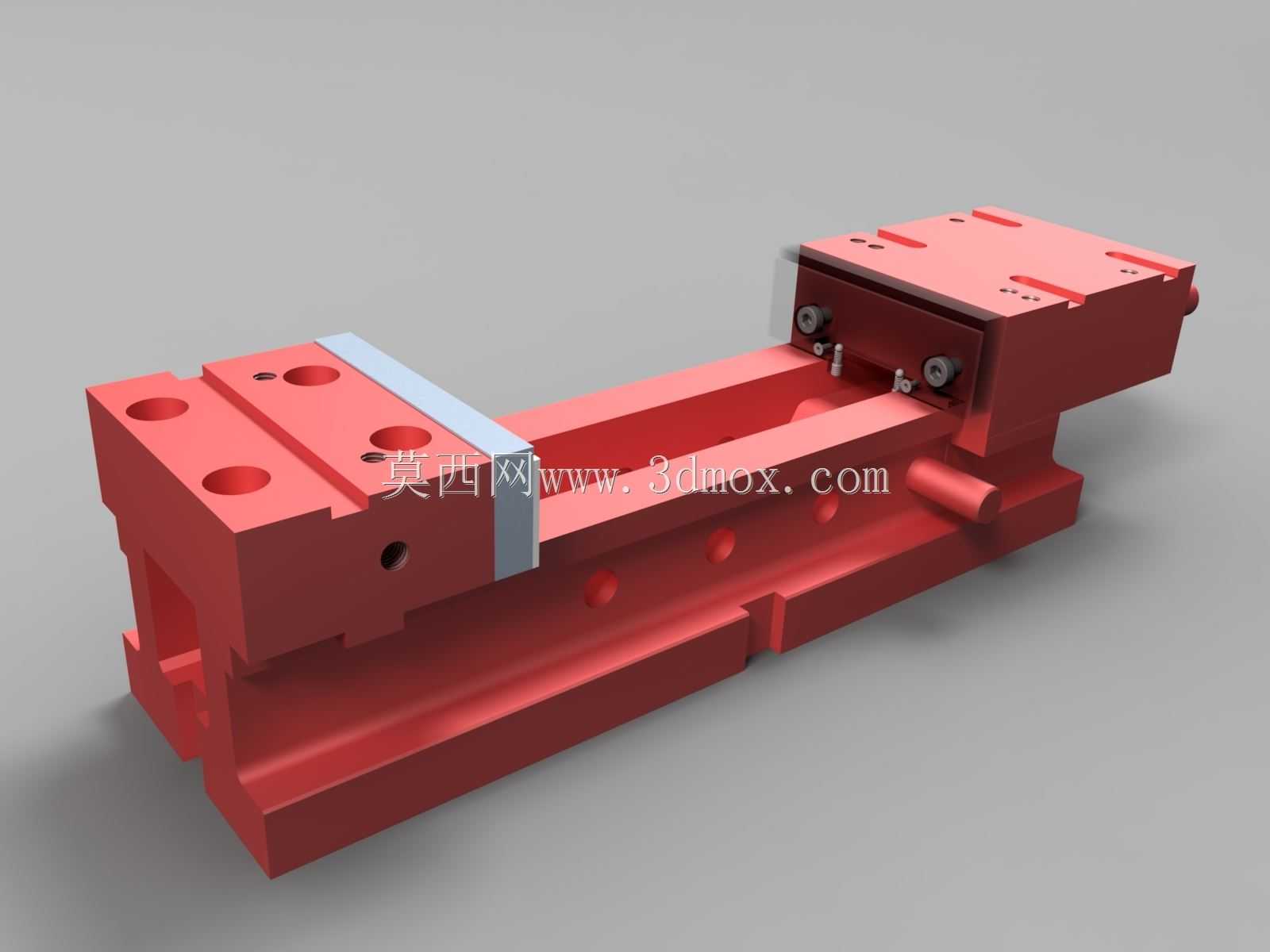

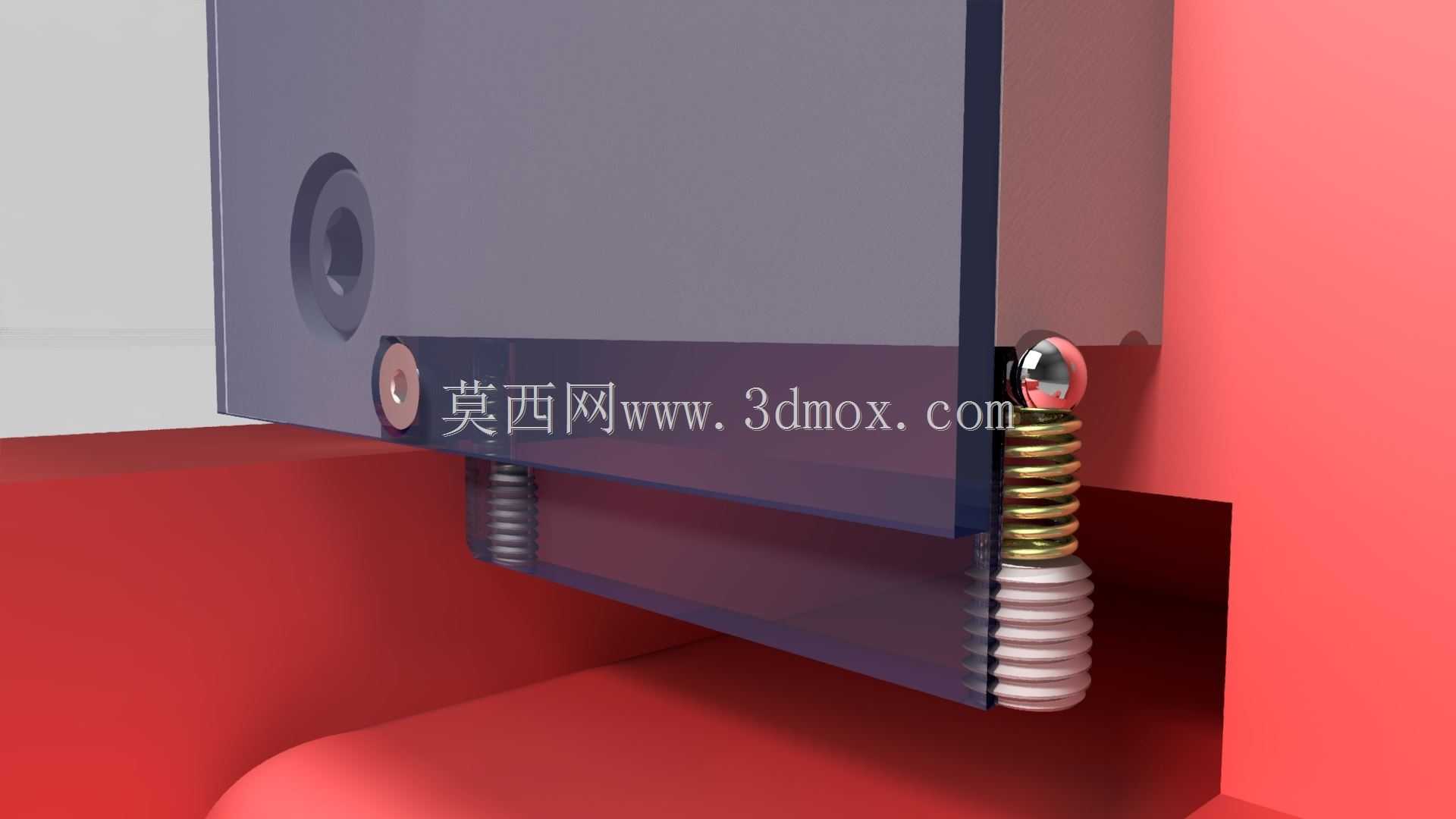

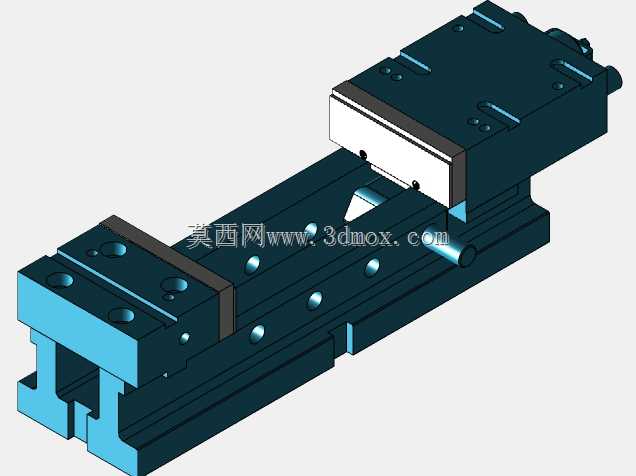

这款快换钳口是配套机用虎钳开发的专用夹持组件，主要面向数控铣削、精密磨削、普通铣床加工等金属切削加工场景，也可适配工装检测工位的工件装夹需求，解决传统虎钳更换钳口流程繁琐、装夹定位耗时长的痛点，能够帮助生产现场缩减工装切换的辅助时间，提升多品种小批量加工场景的生产效率。在实际生产应用中，这类快换钳口可以根据待加工工件的外形特征快速更换对应钳口，比如加工异形件时更换仿形钳口、加工薄壁件时更换软质钳口、加工长条形工件时更换加宽钳口，无需对虎钳主体进行拆卸调整，仅通过快换锁紧结构即可完成钳口的拆装定位，重复定位精度能够满足常规精密机加工的装夹公差要求。从功能特性来看，该钳口主体采用高强度合金钢结构，整体做了淬硬处理，夹持接触面具备足够的硬度与耐磨性，长期夹持工件也不易出现压痕变形、磨损塌陷的问题；钳身设置的多组安装孔位既可以适配不同规格的虎钳基体安装，也能够配合压板、定位销实现特殊工件的辅助装夹，快换锁紧结构内置弹性定位组件，更换钳口时无需额外校准，安装后即可保证钳口与虎钳导轨的平行度要求。在设计思路上，这款钳口优先考虑了现场操作的便捷性，将锁紧操作端设置在钳体侧面，操作人员无需将手伸入钳口工作区域即可完成锁紧与释放动作，避免装夹过程中的安全隐患；同时钳口的夹持面做了分段式设计，中间预留的避让槽可以在加工贯通型工件时给刀具留出退刀空间，防止刀具切削到钳口本体造成损坏。从安装边界来看，该钳口的基体安装尺寸适配主流规格的机用虎钳，整体长度与钳身行程匹配，安装后不会超出虎钳底座的安装范围，不会和机床工作台的T型槽、行程限位结构产生干涉，钳口的开合范围覆盖常规中小型零件的装夹尺寸，既可以夹持方形、矩形的规则毛坯件，也可以配合定制钳口夹板完成异形零件的稳定夹持，在批量加工场景中，还可以提前预装多组对应不同工件的钳口，切换工件时仅需更换钳口即可快速进入加工状态，大幅减少停机等待时间。
