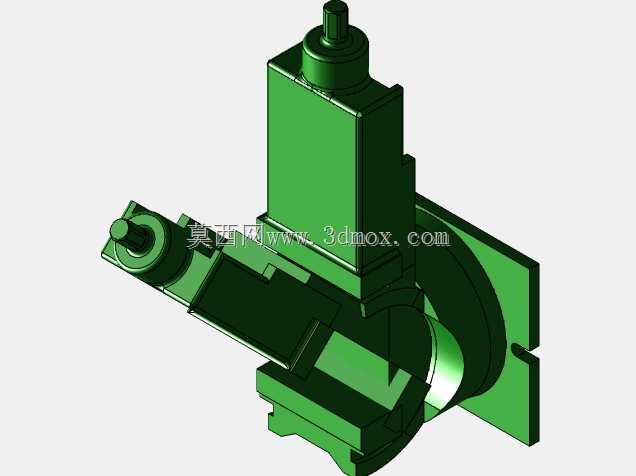

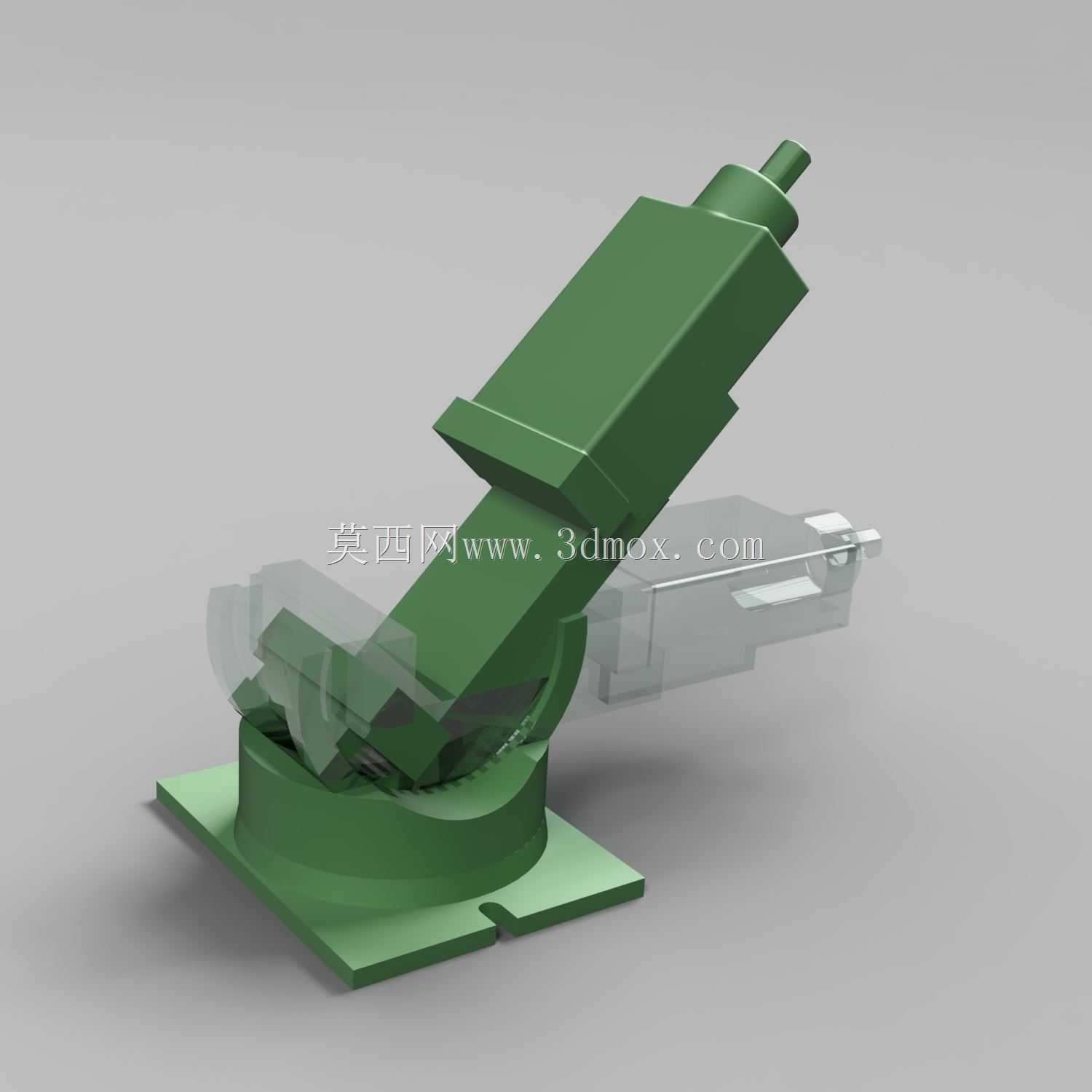

双向倾斜旋转式可调角度机用虎钳结构

这款可调角度机用虎钳，是面向多面体复杂零件加工场景设计的工装夹持部件，主要适配立式铣床、平面磨床、轻型镗床以及精密电火花加工设备的工作台安装使用，能够解决传统平口钳无法调整夹持倾角、需要反复垫设斜块找正的加工痛点，在模具型腔加工、小型精密零件斜面铣削、多角度孔位加工、异形零件磨削工序中能够大幅减少工件装夹找正的辅助时间，提升加工过程的定位一致性。从功能特性来看，这款虎钳同时具备双向倾斜与周向旋转的调节能力，底座部分采用回转支撑结构，可绕垂直轴线完成360度周向回转，配合刻度标识能够快速对准周向加工角度；中部的铰接倾斜机构可分别实现两个正交方向的角度倾斜调整，倾斜角度可通过侧边的锁紧机构进行无级锁止，能够将工件夹持姿态调整至任意需要的空间角度，无需多次拆卸工件重新装夹即可完成多个不同角度面的加工工序。夹持部分沿用机用虎钳的经典丝杠传动结构，通过转动丝杠带动活动钳身沿导轨滑动实现工件的夹紧与松开，钳口部位预留有标准钳口板的安装槽位，可根据加工工件的材质更换软钳口、硬齿钳口或者V型钳口，适配不同材质、不同外形工件的夹持需求，避免装夹过程中夹伤工件表面或者出现夹持打滑的问题。在设计思路上，这款虎钳采用模块化分层结构设计，从下到上依次为固定安装底座、回转调节座、双向倾斜铰接座、钳身主体四个功能模块，各模块之间通过T型锁紧结构实现连接，调整角度时松开锁紧手柄即可转动对应模块，调整到位后扳紧锁紧手柄即可实现整台虎钳的刚性锁止，保证加工过程中夹持姿态不会因为切削力作用发生偏移；各转动配合面均采用耐磨材质设计，长期反复调整也不会出现配合间隙过大的问题，能够长期保持角度调整的精度。在安装边界方面，底座采用标准机用虎钳的安装耳结构，安装孔位间距适配常规机床工作台的T型槽尺寸，可直接通过T型螺栓固定在各类通用机加工设备的工作台上，整体安装后占用工作台面积与同规格普通机用虎钳接近，不会过多占用工作台的有效加工空间；倾斜调整到最大角度时，钳身最高点的高度也控制在常规机床的加工行程范围内，不会出现刀具行程不足无法加工的问题，整体结构紧凑刚性充足，能够承受常规铣削、磨削加工的切削载荷，不会出现夹持颤动导致的加工表面质量下降问题。
