机加工夹持用重型机械台钳结构设计

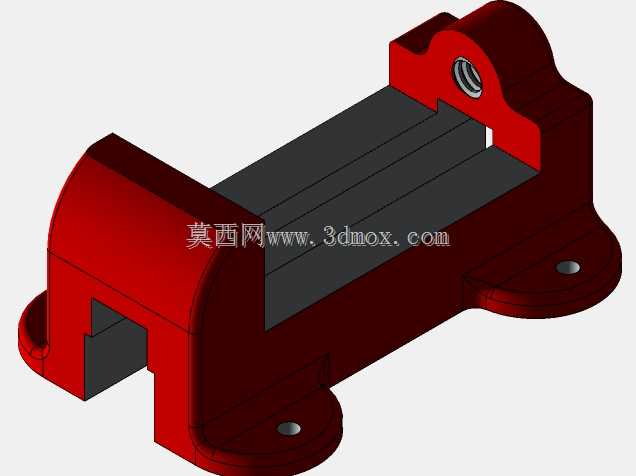

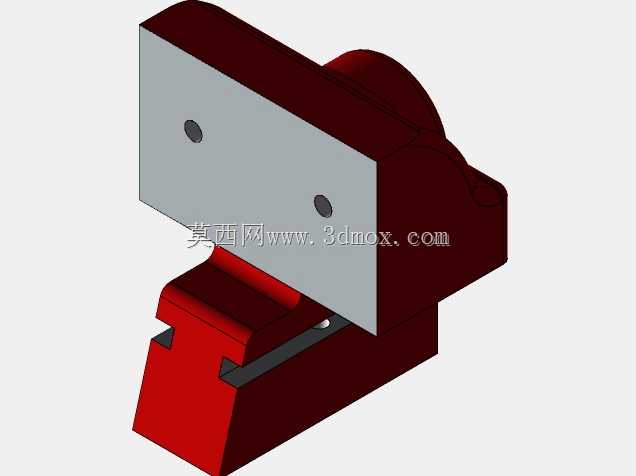

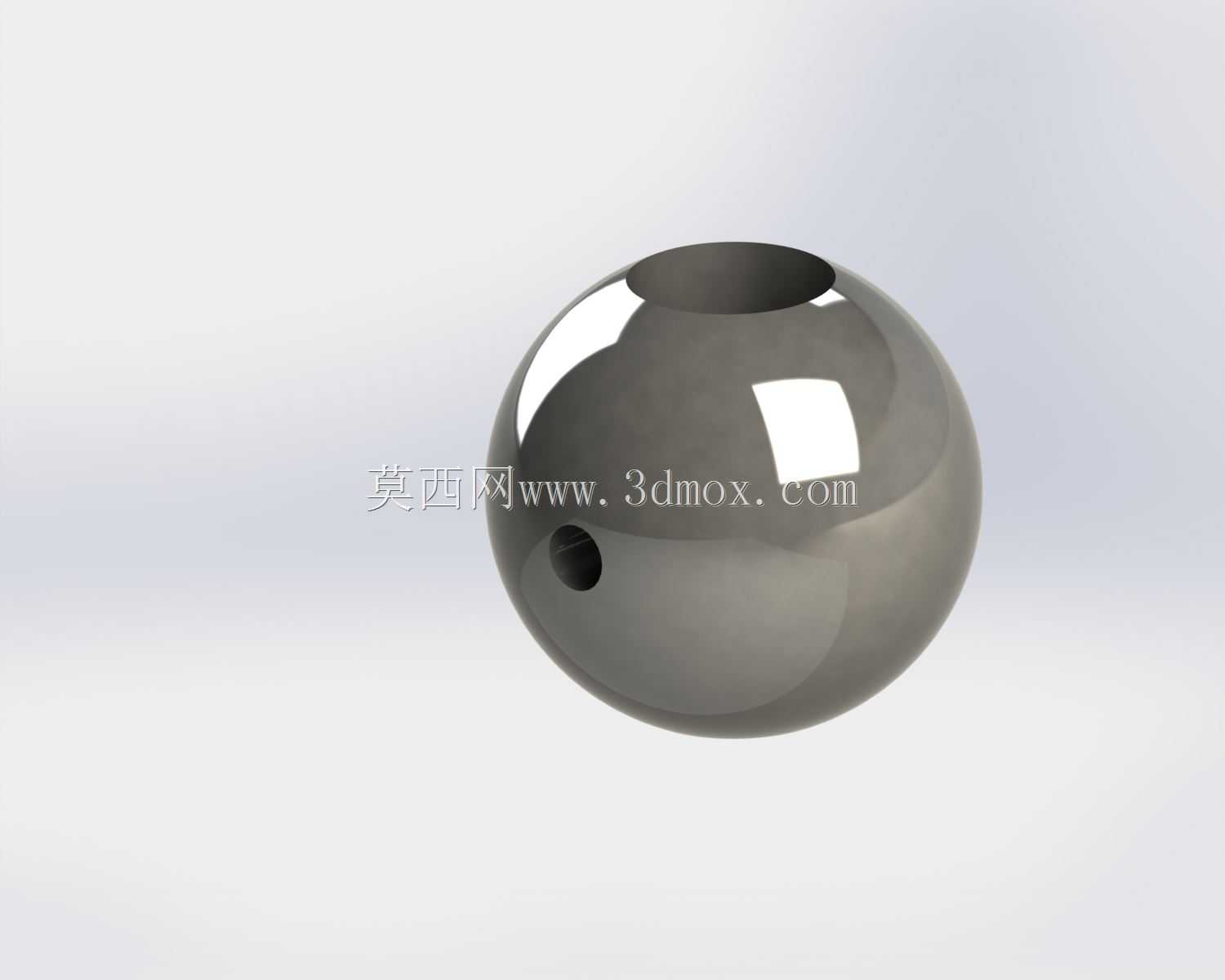

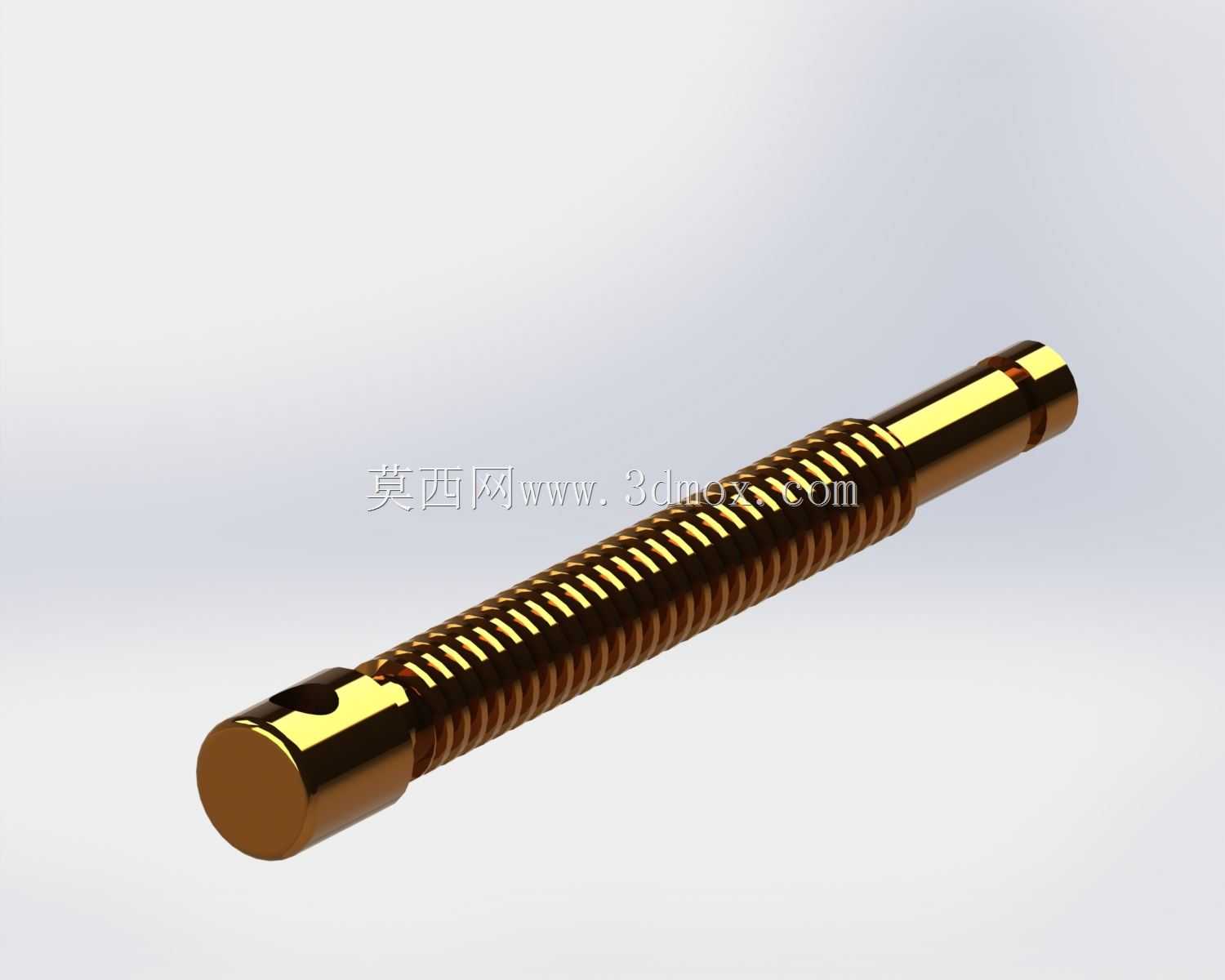

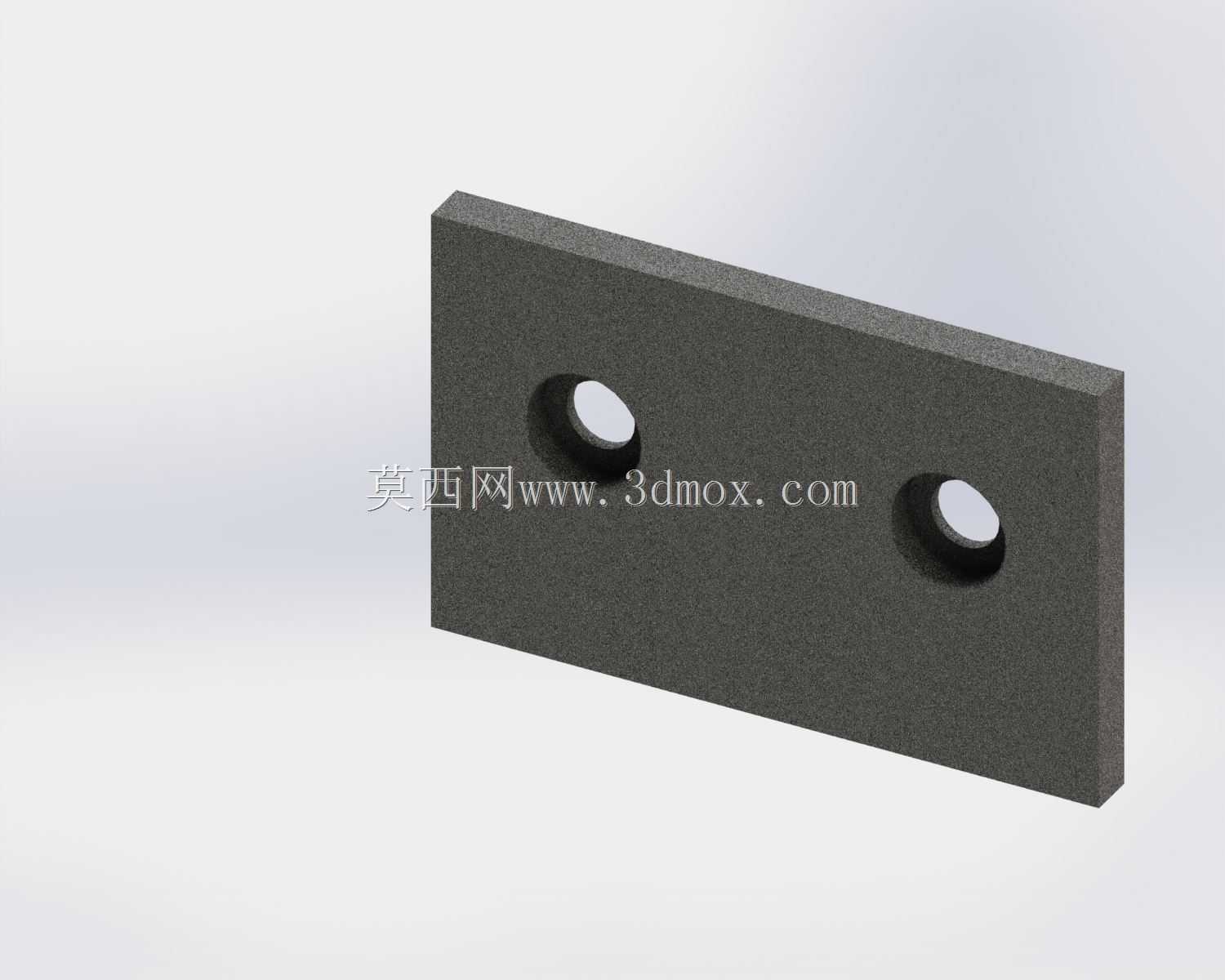

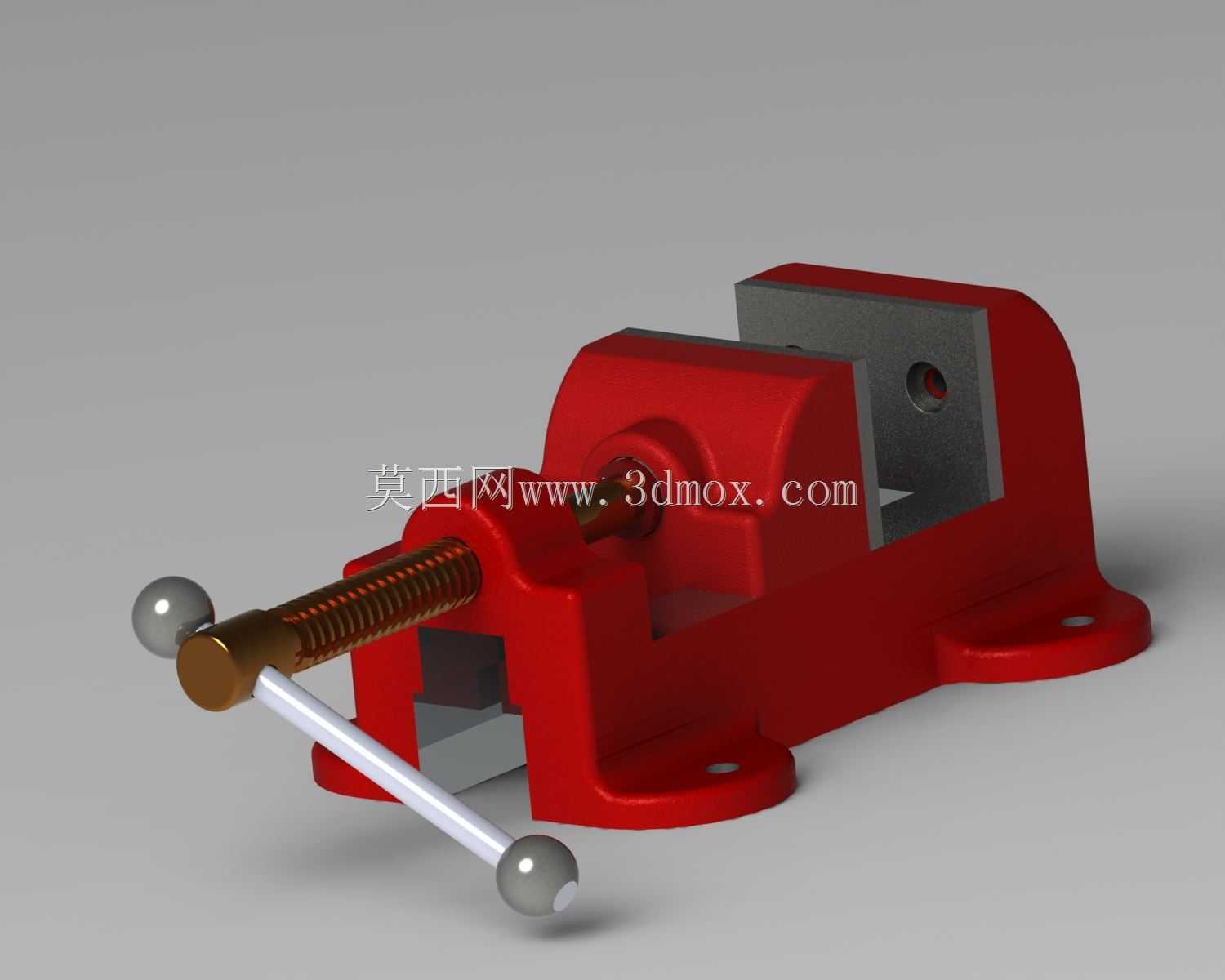

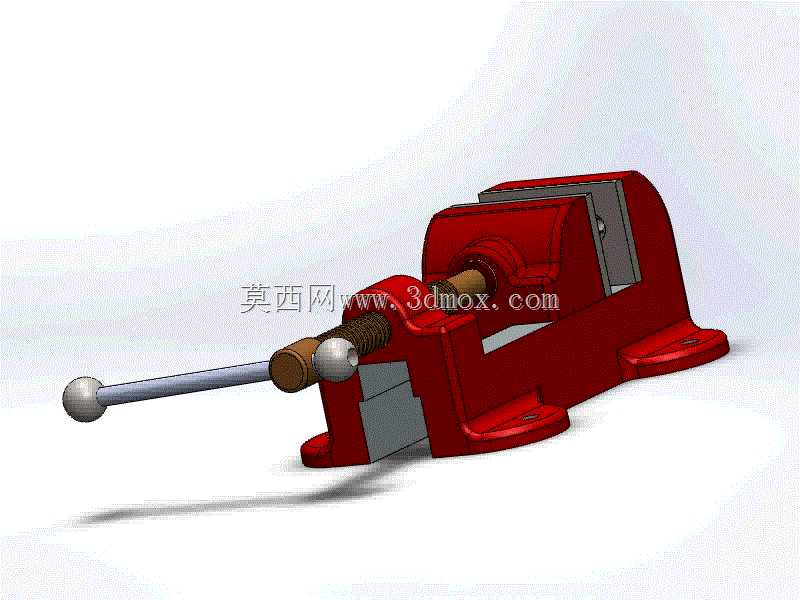

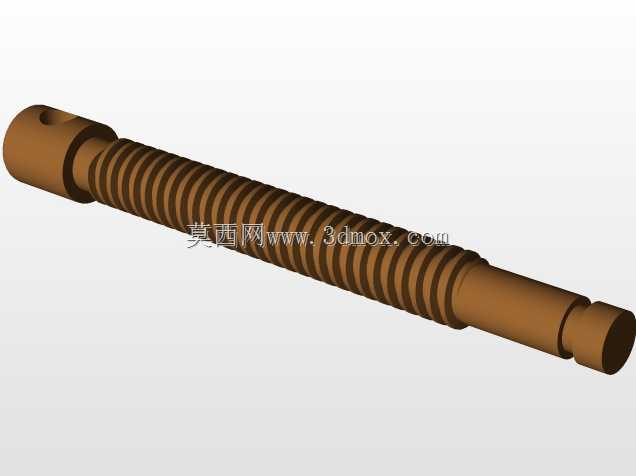

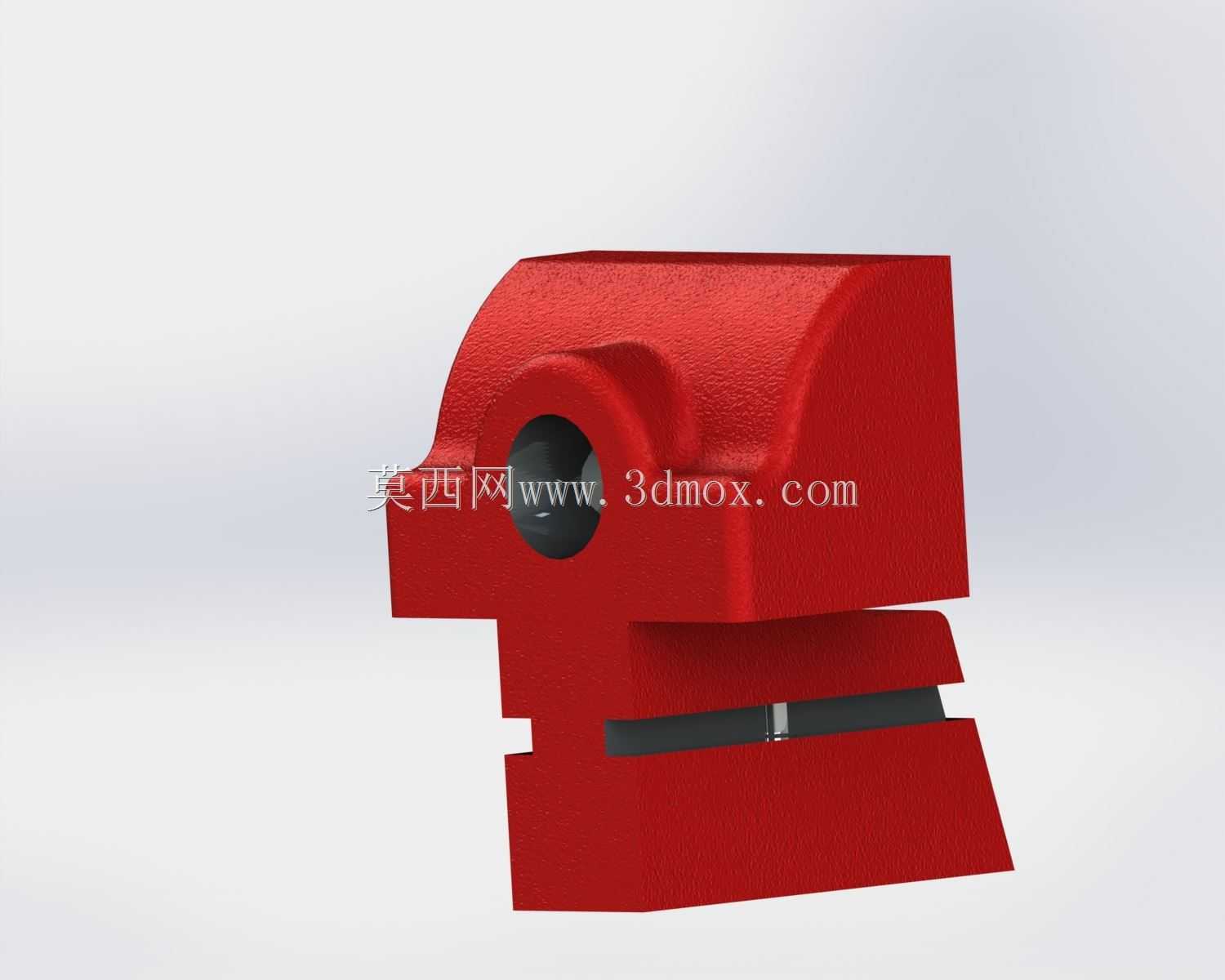

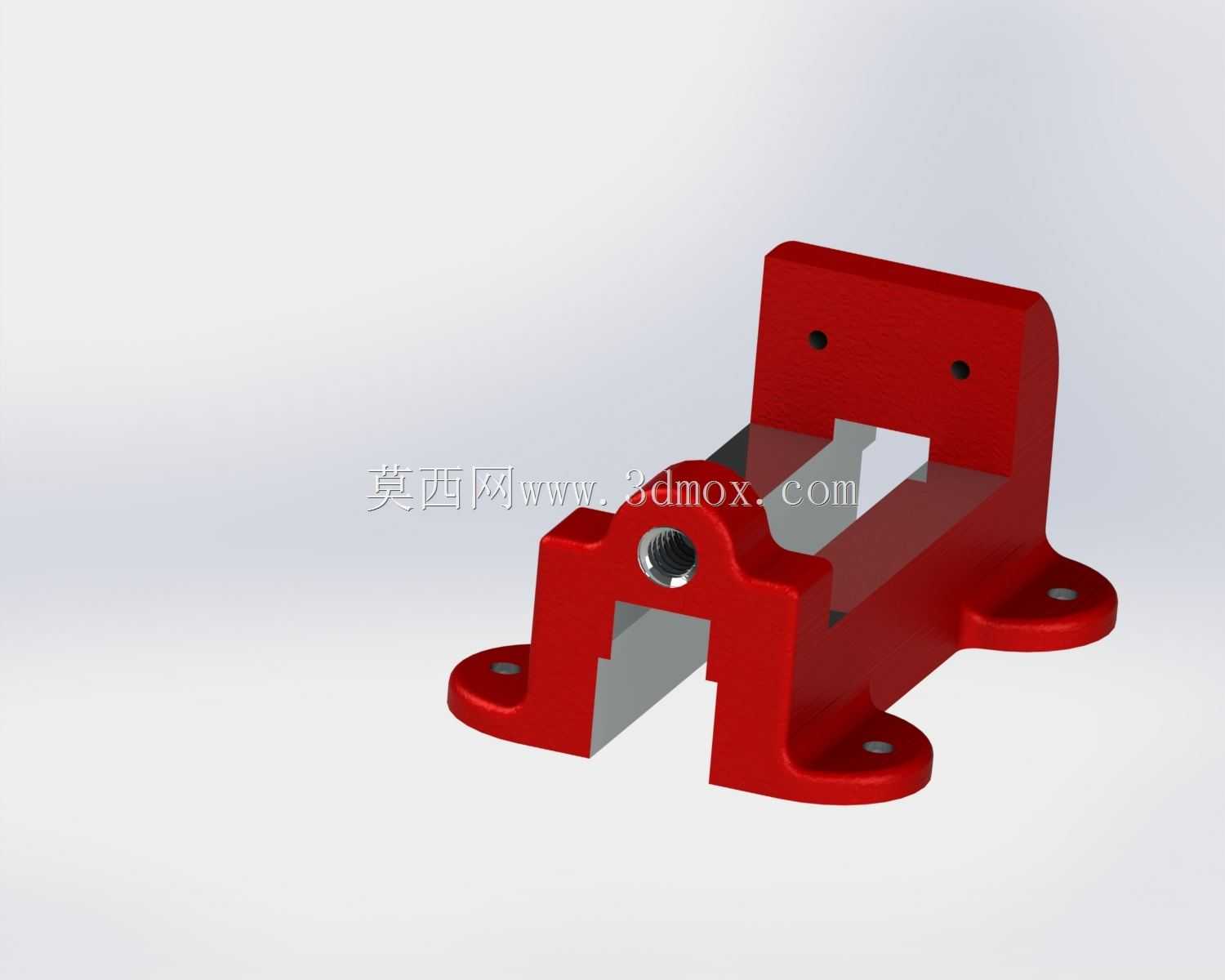

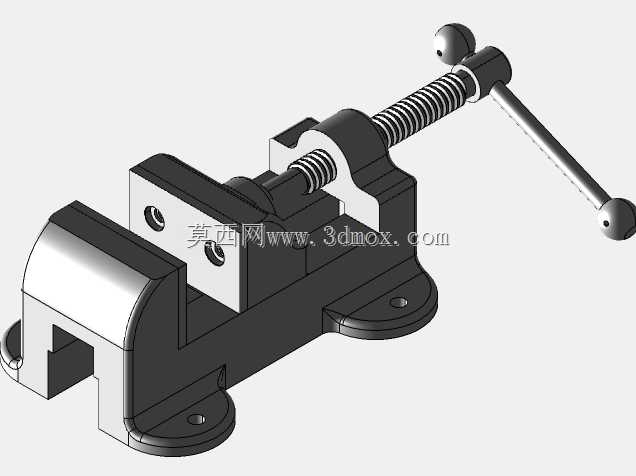

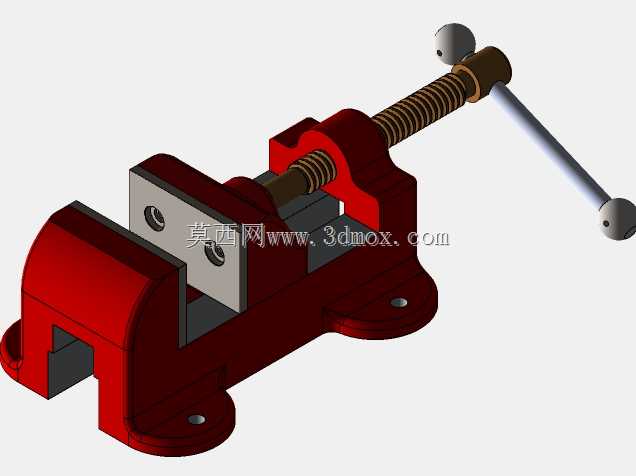

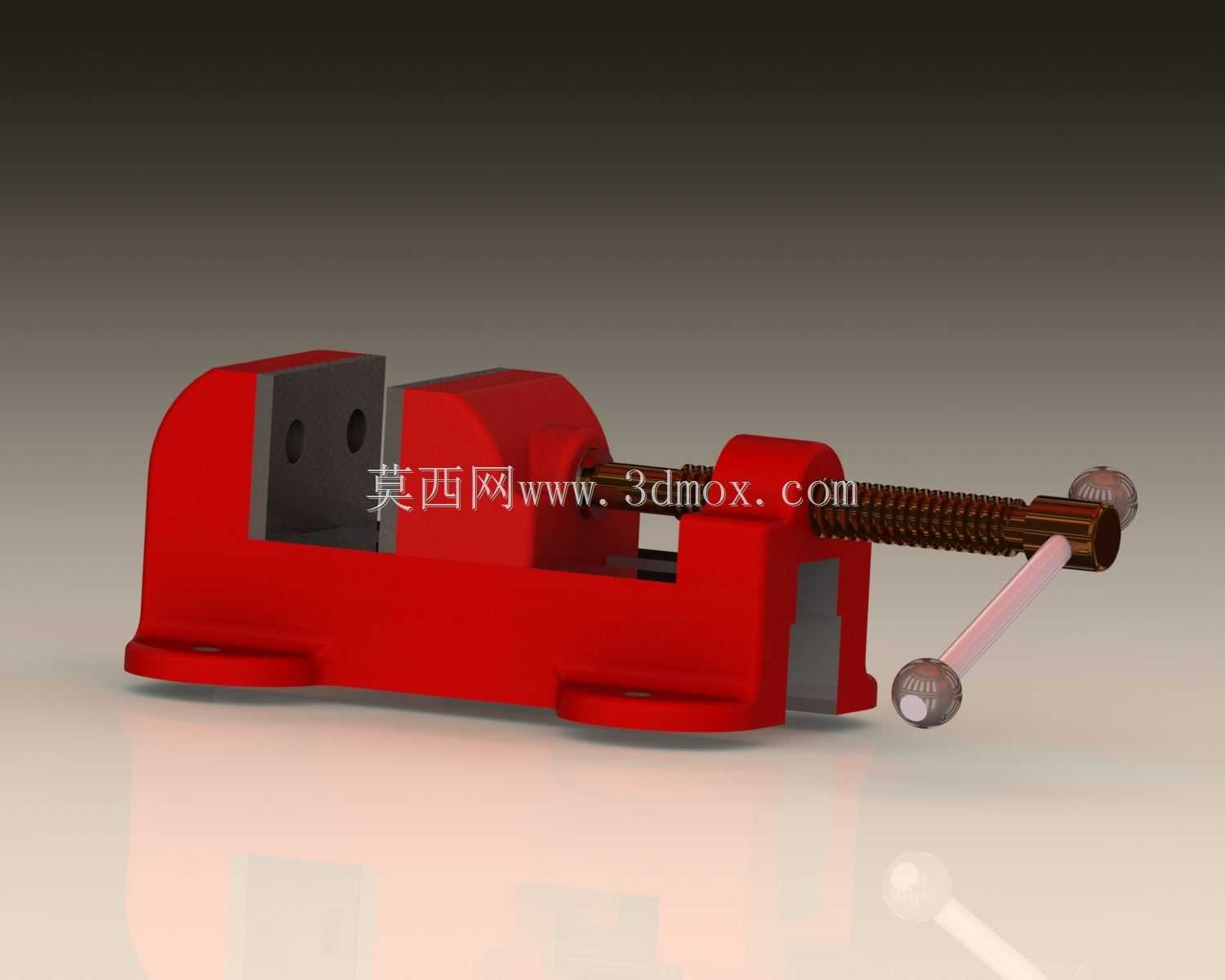

机械台钳是机械加工、钳工装配、维修作业场景中不可或缺的基础夹持工装，广泛应用于台式钻床、铣床、钳工台等作业工位，承担工件装夹固定的核心功能，能够在锯削、锉削、錾削、钻孔、攻丝、套丝、小型零件装配等操作中，为被加工工件提供稳定可靠的夹持力，避免工件在加工受力时发生位移、晃动，保障加工精度与操作安全。这款台钳采用经典的丝杠传动夹紧结构，整体以高强度铸铁作为主体基座材质，基座底部设置对称分布的安装耳座，耳座上预留螺栓安装通孔，可通过紧固螺栓将台钳整体牢牢固定在工作台台面，安装边界适配多数常规钳工工作台、机床辅助工作台的安装尺寸，安装后整体重心低，抗倾覆性能优异，能够承受较大的夹紧反作用力与加工冲击载荷。活动钳身与固定钳身的配合面采用精密导向结构，保证钳身开合过程顺滑无卡滞，钳口部位设计有可更换的齿形钳口板，齿形结构能够增大与工件接触面的摩擦力，提升夹持稳定性，钳口板磨损后可单独拆卸更换，延长台钳整体使用寿命。操作端采用带防滑球头的转动手柄，手柄力臂经过合理设计，操作人员施加较小的手部作用力即可通过丝杠传动放大获得足够的夹紧力，既能够满足金属工件的牢固装夹需求，也可通过调整夹紧力度适配薄壁件、非金属件的装夹，避免夹伤工件表面。设计过程中充分考量了实际作业的使用需求，整体结构紧凑无多余突出部件，活动钳身的行程范围覆盖常规小型零件的装夹尺寸，既可以夹持规则的方形、圆形工件，也可配合辅助垫块实现异形工件的装夹固定。丝杠部位预留润滑维护空间，日常使用中可定期加注润滑脂降低传动磨损，延长传动部件使用寿命，整体结构兼顾了夹持可靠性、操作便捷性与维护便利性，能够满足日常金工作业、小型零件加工、设备维修等多场景的装夹需求，是生产车间、维修站点、金工实训场地的基础配套工装。
