机用螺杆式台钳夹持工装结构设计

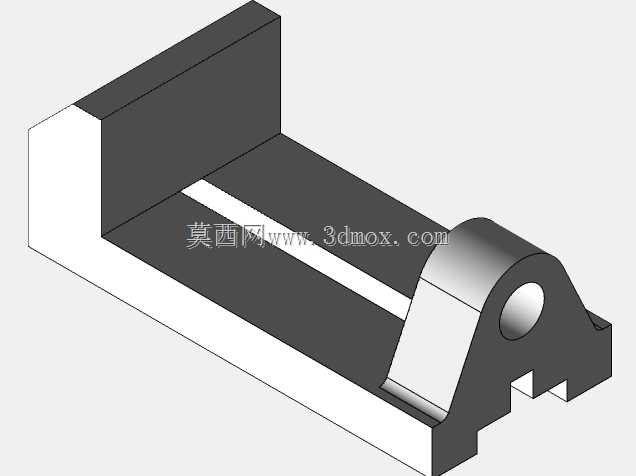

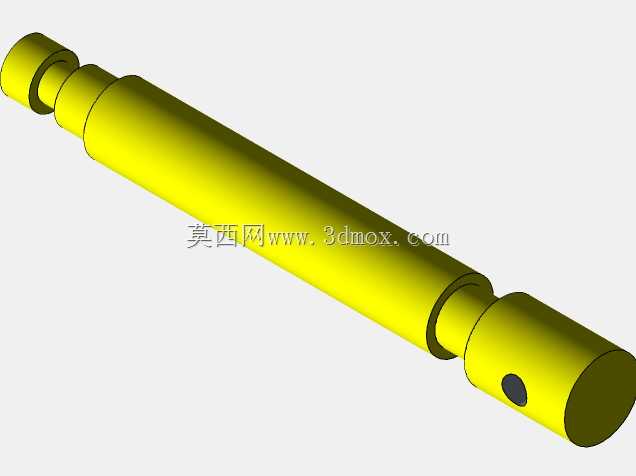

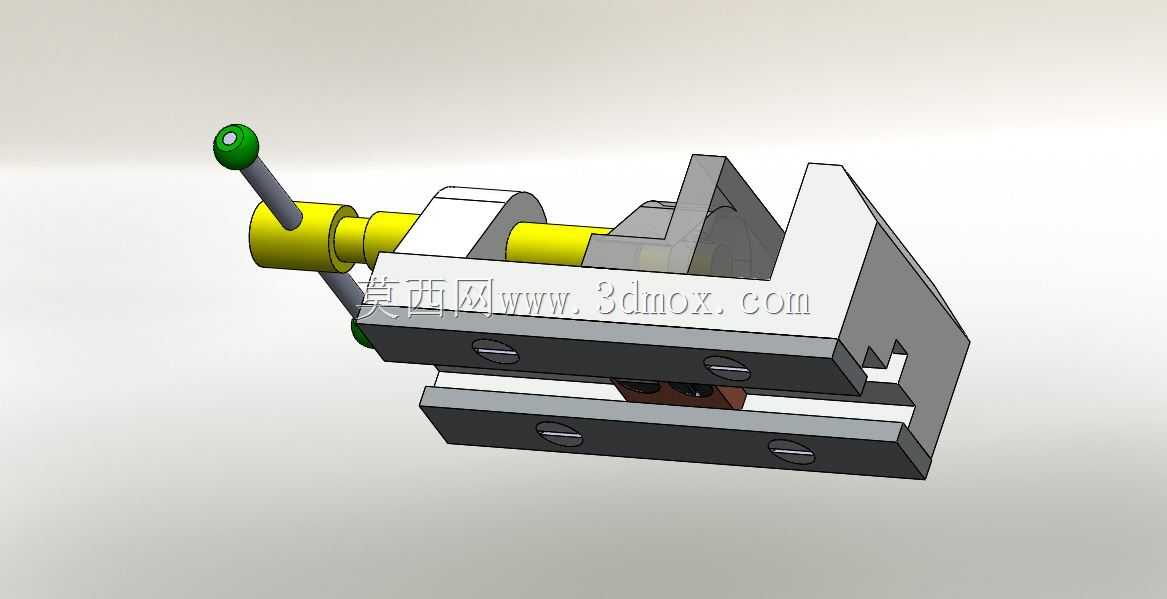

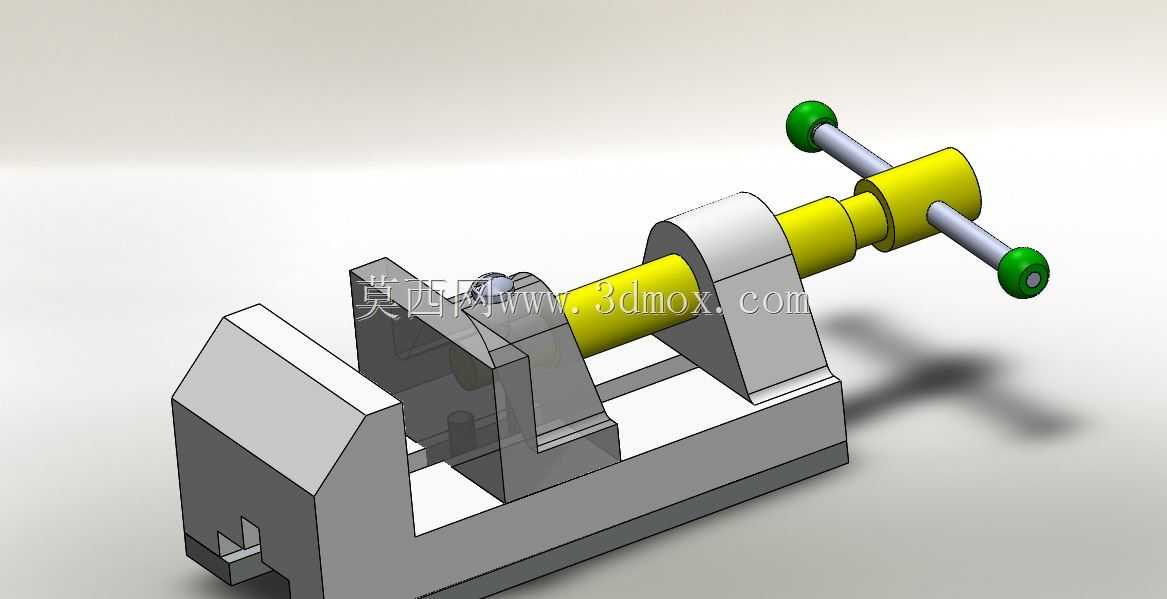

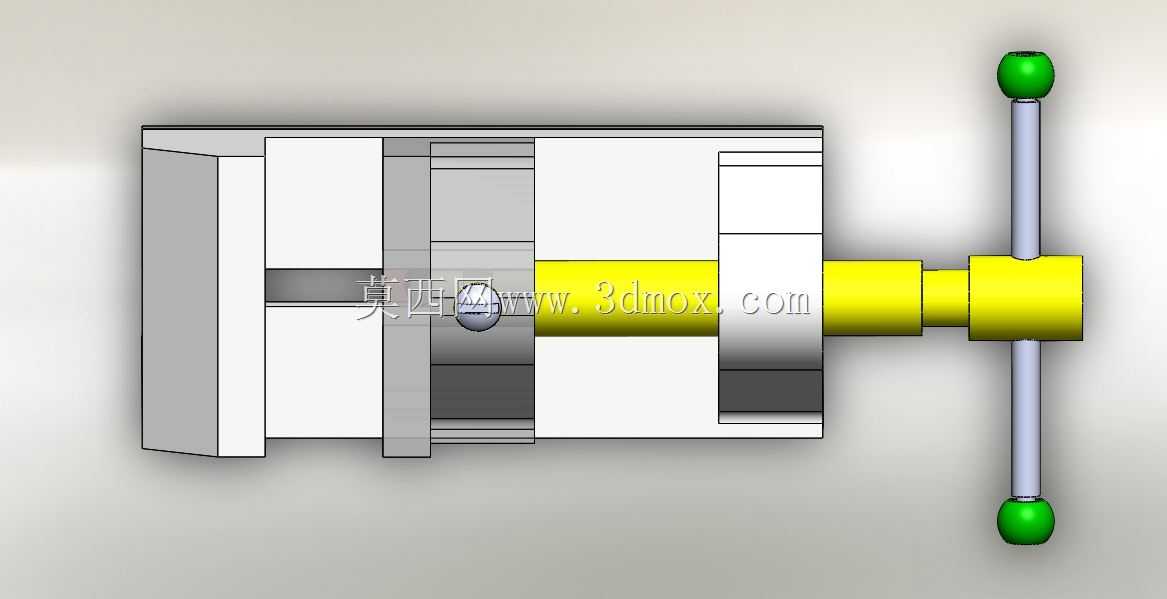

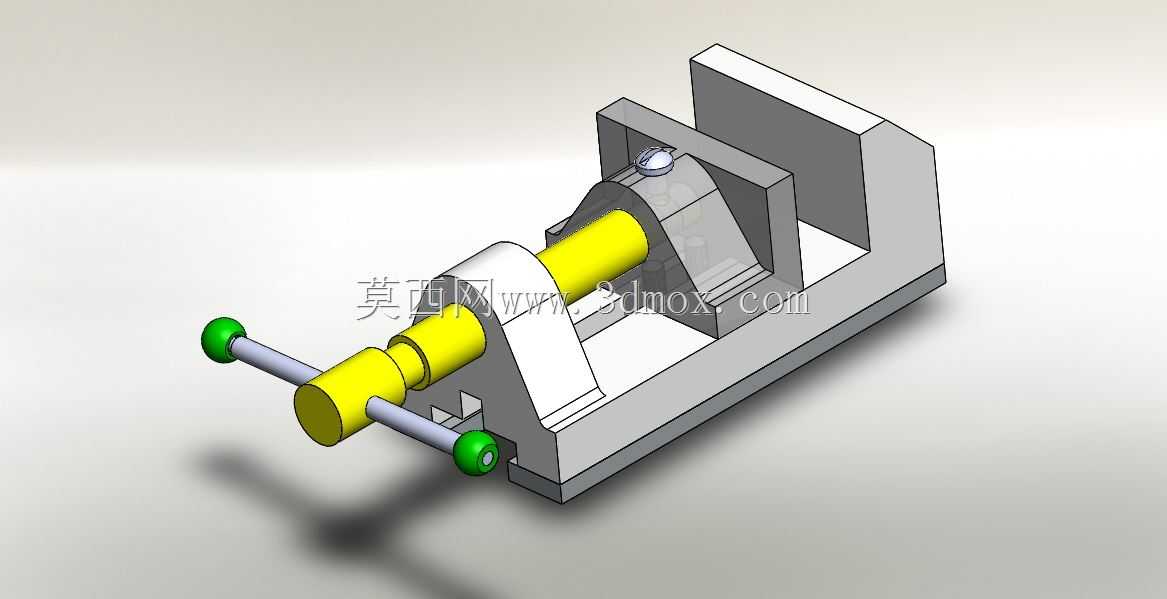

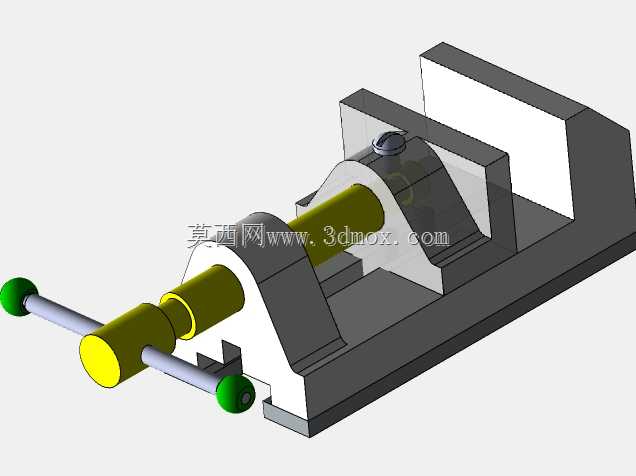

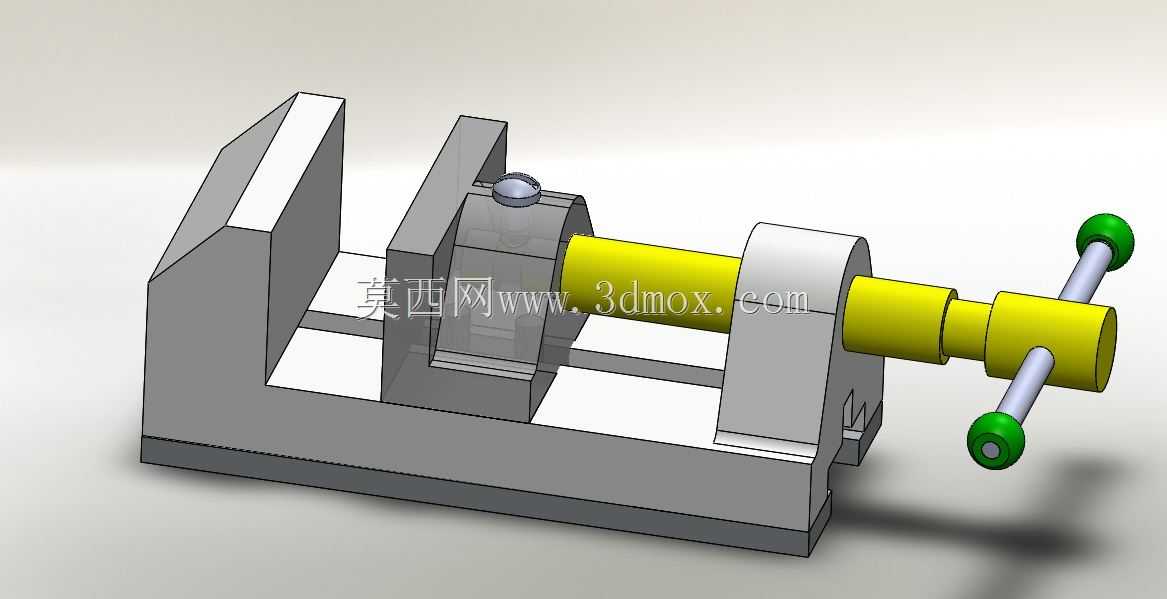

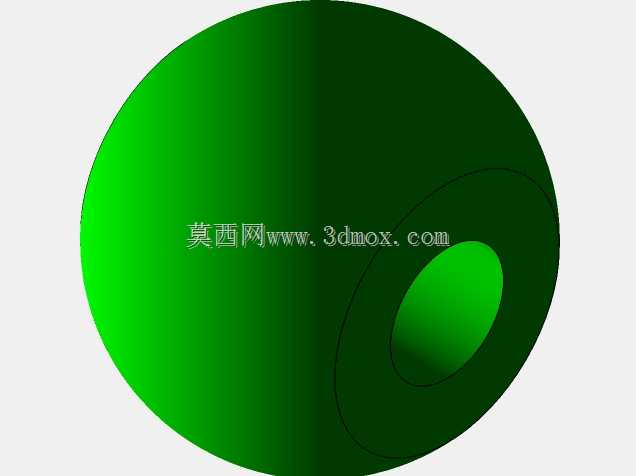

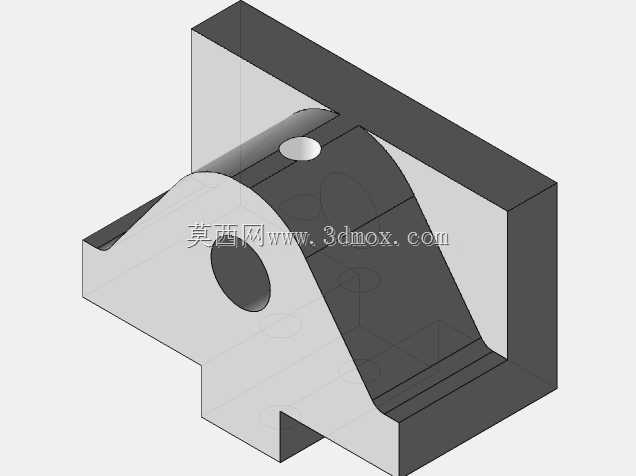

这款螺杆式台钳是机械加工、钳工装配、工件检测环节中应用极为广泛的通用夹持工装，在普通铣床、钻床、磨床的单件小批量加工场景，以及设备维修、五金件修配、教学实训场景中都承担着核心的工件固定作用，能够为待加工工件提供稳定、可靠的夹持约束力，避免加工过程中工件出现位移、振动、翘曲等问题，保障加工精度与操作安全。从功能特性来看，该台钳采用经典的螺杆传动增力结构，通过转动端部带防滑握球的操作手柄，带动活动钳身沿底座导轨做直线往复运动，配合固定钳身的夹持工作面实现工件的夹紧与松脱，螺杆传动的自锁特性能够在夹紧后持续保持夹持力，无需额外锁止结构即可避免受加工振动影响出现松脱，操作手柄两端的绿色防滑握球采用符合人体工学的球形设计，增大手部接触摩擦力的同时，长时间操作也不易产生硌手的不适感，适配不同手掌尺寸的操作人员施力。在设计思路上，这款台钳优先兼顾了结构刚性与操作便捷性，整体采用L型一体化铸铁底座作为承载基础，底座与固定钳身采用一体式结构设计，从根源上消除了装配间隙带来的夹持精度偏差，活动钳身与底座导轨采用间隙配合的滑动导向结构，既保证活动钳身移动顺畅无卡滞，又能控制导向间隙在合理范围内，避免夹持工件时出现钳口上翘、偏斜的问题；钳身的夹持工作面设计为平整光面结构，可根据实际使用需求加装软钳口、V型钳口等配件，适配方形、圆形、异形等不同截面形状工件的夹持需求，活动钳身与螺杆的连接部位采用浮动连接结构，能够自动补偿小范围的装配偏差，保证夹持力均匀分布在工件接触面上，避免局部应力过大夹伤工件表面。从外形尺寸与安装边界来看，该台钳整体采用紧凑型布局设计，底座的安装平面预留了标准的T型槽安装位，可直接通过T型螺栓固定在机床工作台、钳工台台面上，安装孔位间距符合通用机加工工装的安装尺寸规范，无需额外加工转接板即可完成适配；整体长度方向的尺寸适配常规中小型工件的夹持范围，钳身高度设计兼顾了操作视线与排屑空间，加工产生的金属切屑可顺着钳身斜面滑落，不会堆积在导轨配合面影响滑动精度，手柄的转动半径经过合理优化，操作时不会与机床主轴、工作台周边附件产生运动干涉，在有限的工作台安装空间内即可完成全行程的夹紧、松脱操作，能够满足绝大多数常规机械加工、装配场景的夹持使用需求。
