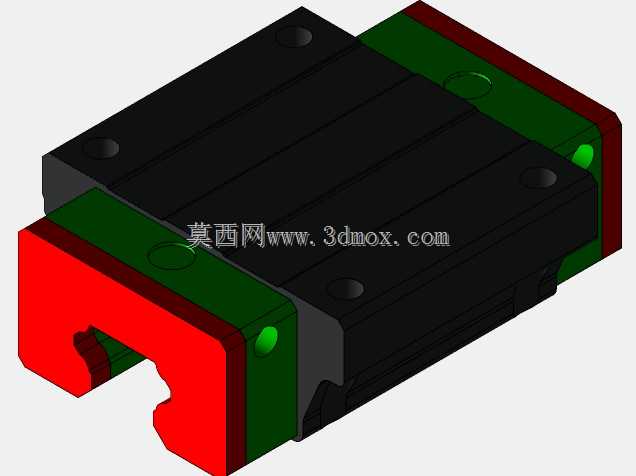

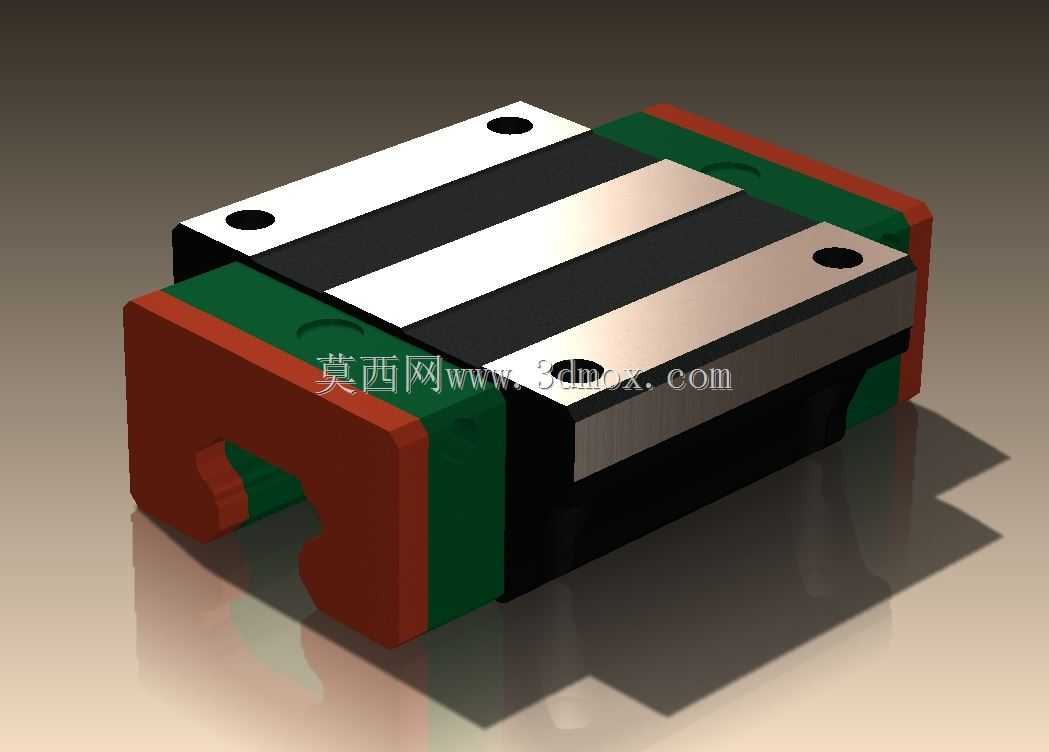

Hiwin HGW15系列线性导轨滑块结构设计

这款线性导轨滑块是直线传动系统中的核心导向承载部件，广泛应用于各类需要高精度直线往复运动的工业场景中，在数控机床的进给轴传动、自动化生产线的工位移载机构、工业机械手的直线运动模组、精密检测设备的位移平台、电子制造设备的贴片传动单元中都承担着关键的导向与载荷传递作用，能够在高速往复运动工况下保持稳定的运动精度，有效降低传动过程中的摩擦阻力，提升整套运动机构的运行平顺性与使用寿命。

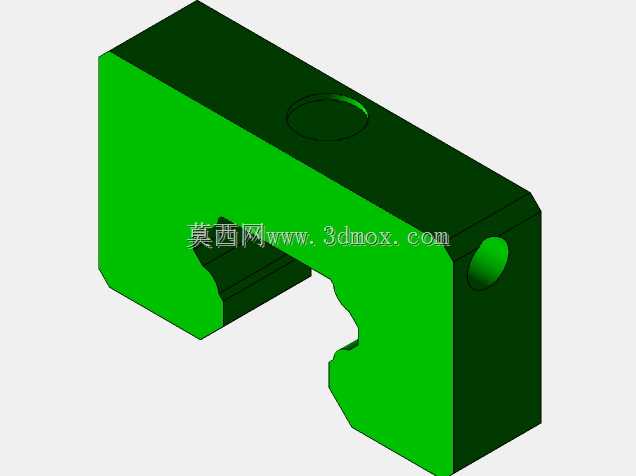

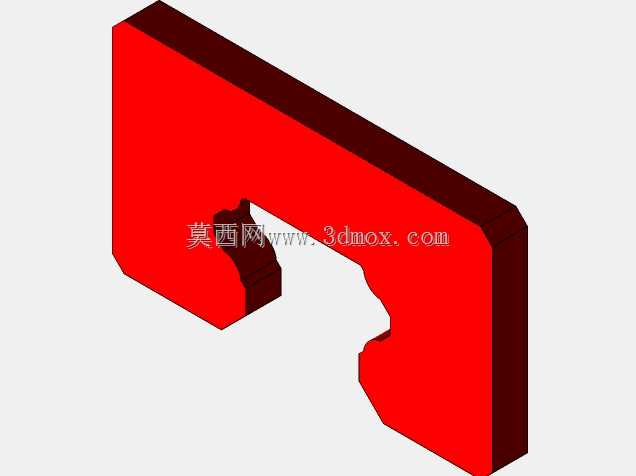

从功能特性来看，该滑块采用四列圆弧接触沟道设计，可同时承受来自径向、反径向以及左右水平方向的额定载荷，具备良好的刚性表现与误差补偿能力，当导轨安装面存在小幅装配误差时，滑块内部的滚动体结构可自动调节接触状态，避免出现卡滞或局部应力集中的问题，保障运动过程的顺畅性。滑块两端配置的端盖与密封结构，可有效阻挡外界粉尘、切削碎屑等杂质进入滑块内部的滚动循环通道，维持内部润滑脂的密封性能，减少日常维护频次，适配多粉尘、多切削液的工业车间作业环境。

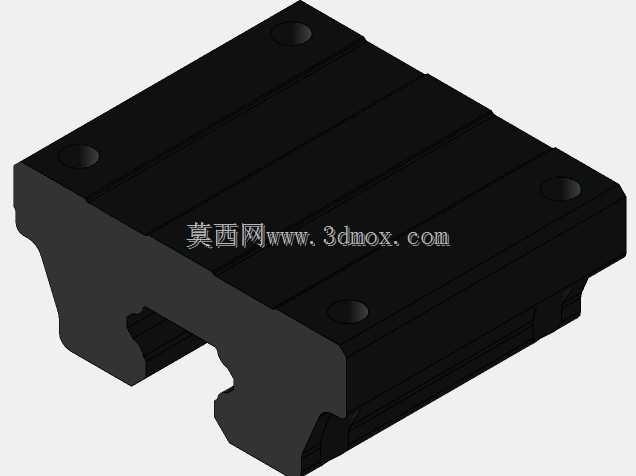

在设计思路上，该滑块遵循互换性设计原则，同规格的滑块与导轨可实现任意匹配装配，无需额外进行配磨加工，降低现场安装调试的难度；滑块顶面设置的标准安装孔位，可直接与各类负载安装板通过螺栓锁紧固定，底部的沟槽结构与导轨的滚道完全契合，滚动体在滑块内部形成闭合循环回路，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦损耗，相比传统滑动导向结构可将摩擦阻力降低至原来的五十分之一，即使在微进给工况下也不会出现爬行现象，可实现微米级的进给精度控制。

从安装边界来看，该滑块的外形尺寸适配15规格的线性导轨，安装孔位间距、安装孔螺纹规格、滑块整体宽度与高度均遵循行业通用标准，可直接替换同规格的同类型滑块产品，无需对原有安装基座进行二次加工改造；滑块两端预留的润滑注油接口，可直接对接标准润滑管路，实现定期自动补脂，适配自动化生产线的免维护设计需求，在额定载荷范围内可长期保持稳定的运动精度，满足各类中低速、高精度直线运动机构的使用需求。
