微型宽幅直线导轨滑块结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254487
  • 微型宽幅直线导轨滑块结构设计
  • 微型宽幅直线导轨滑块结构设计
  • 微型宽幅直线导轨滑块结构设计
  • 微型宽幅直线导轨滑块结构设计
  • 微型宽幅直线导轨滑块结构设计

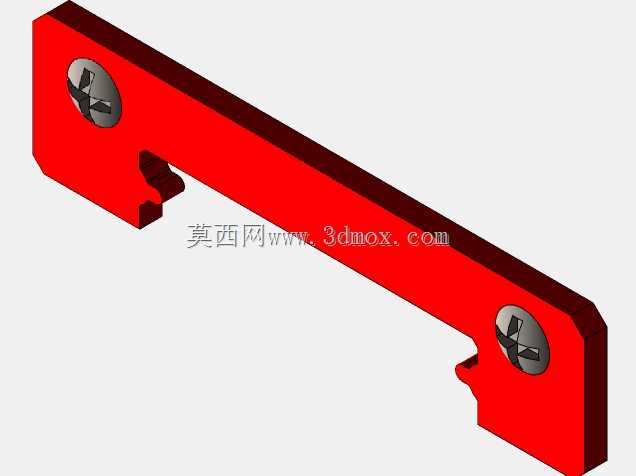

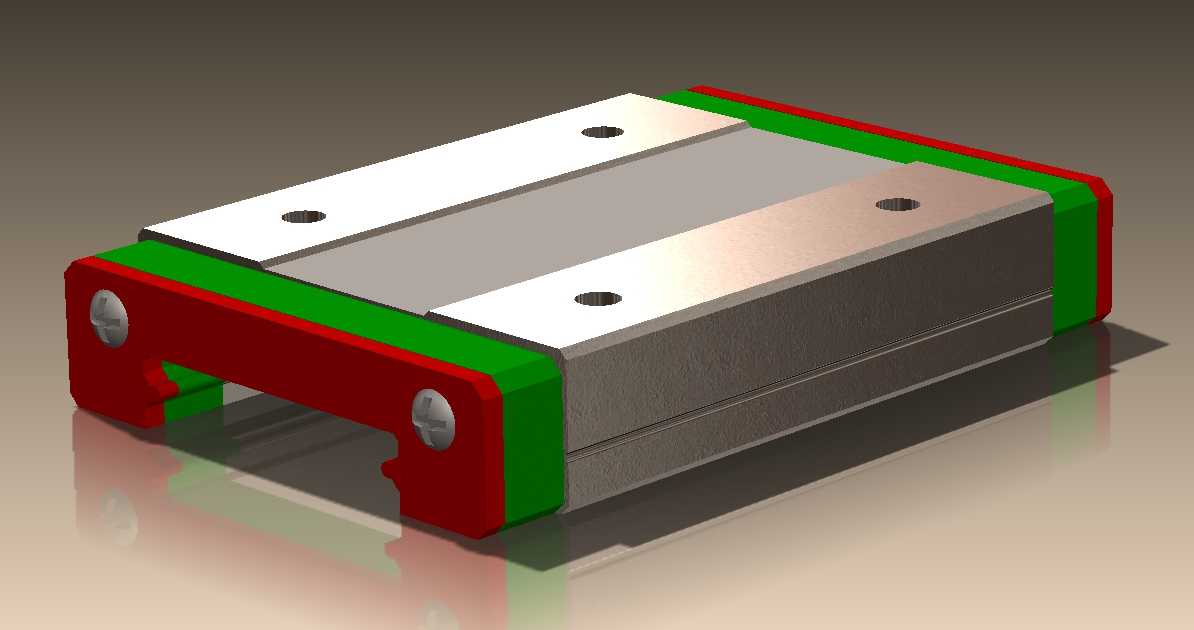

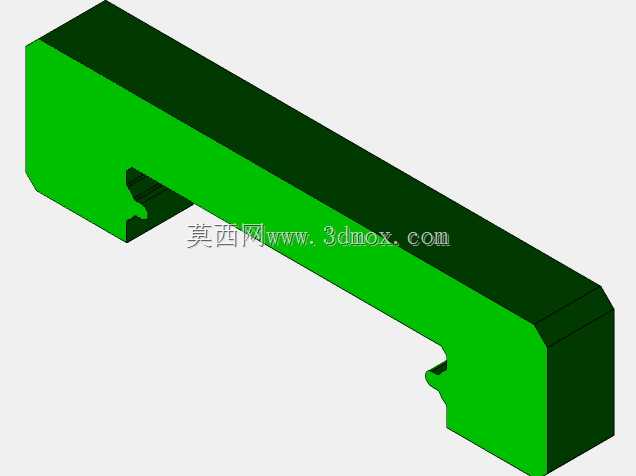

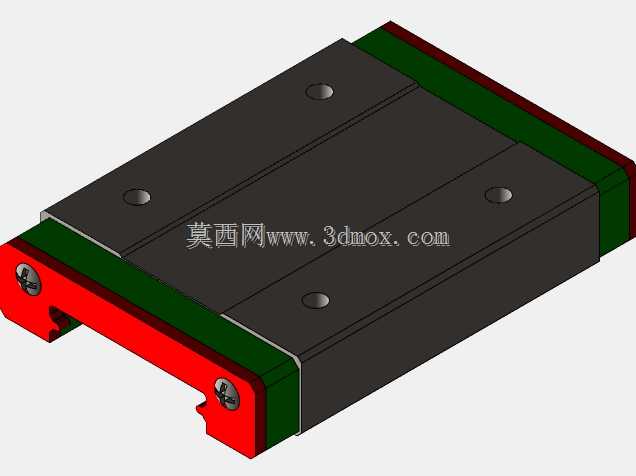

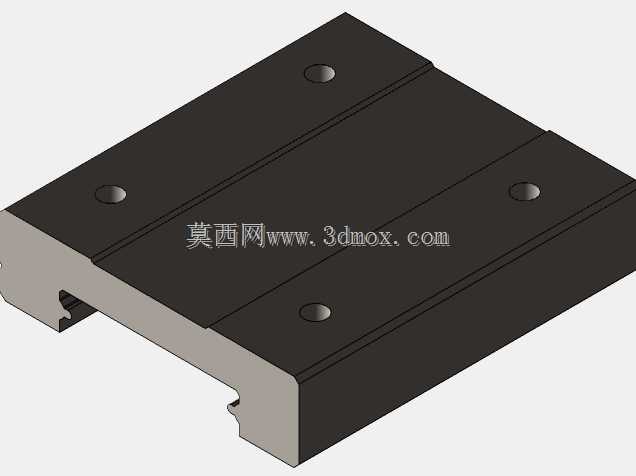

这款微型宽幅直线导轨滑块,是针对小行程精密直线传动场景开发的核心导向部件,在3C检测设备、桌面级点胶机、小型光学调整平台、医疗采样模组这类安装空间受限、对导向精度有较高要求的设备中应用十分广泛。区别于标准宽度的微型导轨滑块,宽幅结构的滑块本体横向尺寸更大,能够承受更高的倾覆力矩,在单导轨悬臂安装的场景下,无需额外搭配辅助导向结构即可保证运行稳定性,大幅压缩设备的整体安装空间。从结构设计来看,滑块主体采用轴承钢磨削加工而成,四个安装沉孔沿滑块顶面均匀分布,孔位公差严格匹配通用安装标准,可直接通过内六角螺丝固定在移动负载台面上,安装时无需额外加工适配孔位,降低装配调试的工作量。滑块两端的红色端盖内置循环珠道回流结构,能够让钢珠在滚道与回流槽之间持续循环,保证滑块沿导轨运行时无卡滞、无顿挫,端盖与滑块本体的接缝处做了密封处理,可阻挡加工环境中的粉尘、切削碎屑进入滚道内部,延长导轨副的整体使用寿命。滑块两侧的绿色密封刮片与导轨表面紧密贴合,运行过程中可刮除导轨表面附着的微小杂质,同时留存滚道内的润滑脂,减少日常维护的频次。在设计建模过程中,滚道的哥德式沟槽结构是核心要点,沟槽与钢珠的接触角设置为45度,可同时承受径向、反径向以及横向的额定载荷,各方向载荷能力均匀,适配多方向受力的传动场景。滑块的整体安装边界经过反复校核,底面与导轨顶面的配合间隙控制在微米级,保证运行时的平行度误差在允许范围内,滑块两端的倒角设计避免了装配过程中与导轨端面发生磕碰,同时预留了润滑脂注油口的安装位置,可根据使用需求加装注油嘴实现定期润滑。这类微型宽幅导轨滑块的额定动载荷、静载荷参数完全匹配小型自动化设备的负载需求,运行时的摩擦阻力极低,即使搭配小功率的微型驱动电机,也可实现高精度的往复直线运动,在很多对安装空间有严格限制的精密传动场景中,是替代标准宽度导轨的最优选择。建模过程中对所有配合面的尺寸公差、形位公差都做了明确标注,可直接用于后续的工程图输出、装配干涉校验,也可作为设备选型阶段的三维占位模型使用,帮助结构工程师快速完成整体设备的布局设计,提前验证安装空间是否满足要求,避免后期装配时出现尺寸干涉问题。
