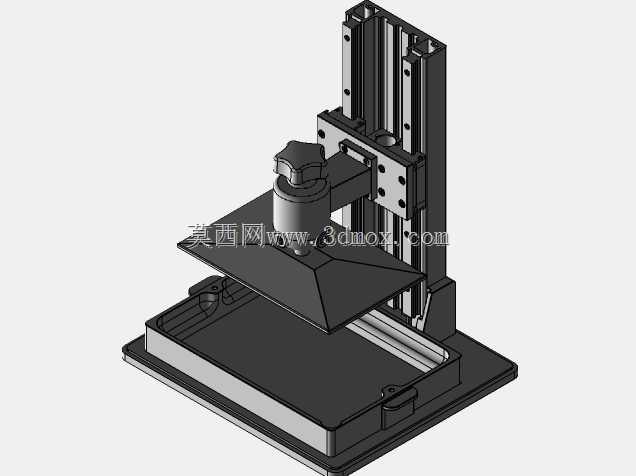

Elegoo Saturn光固化3D打印机导轨部件

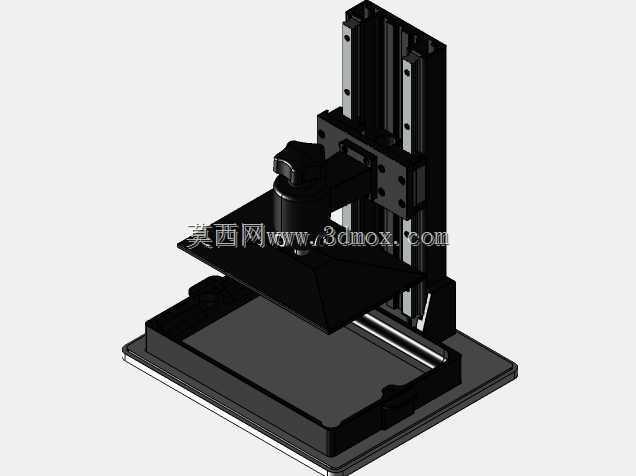

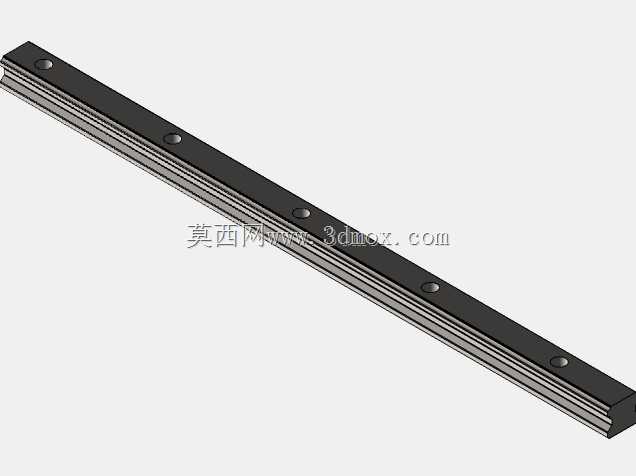

光固化3D打印设备的运动精度直接决定成型件的层纹表现与尺寸公差，这款适配Elegoo Saturn机型的直线导轨部件，是Z轴升降机构的核心导向承载零件，日常承担成型平台沿Z轴方向的往复直线运动导向功能，在桌面级光固化设备的实际作业场景中，平台需要承载VAT料槽与光敏树脂、成型件的总重量，同时要保证每一层升降动作的直线度与重复定位精度，避免层间错位导致的打印失败。从结构设计角度看，该导轨采用标准滚动直线导轨的截面构型，导轨本体沿长度方向等距分布安装沉孔，安装孔的孔位间距与设备Z轴机架的安装螺孔完全匹配，安装时可直接通过内六角螺丝将导轨锁紧在铝型材机架的基准面上，不需要额外做二次加工适配，沉孔设计可以保证螺丝头部完全埋入导轨本体，不会与滑块运动路径产生干涉。导轨的滚道采用对称式双圆弧构型，配合配套滑块的钢珠循环结构，可同时承受垂直方向的载荷与一定的倾覆力矩，当成型平台单侧挂载重量不均时，依然能保证运动过程无卡滞、无偏摆。在安装边界上，导轨的总长度完全覆盖该机型Z轴的最大成型行程，两端预留了滑块的极限位置缓冲余量，避免滑块超程脱轨，导轨的宽度与厚度尺寸适配该机型机架的安装槽空间，安装后导轨基准面与机架安装面的贴合度可通过塞尺检测，保证整体安装的平面度要求。实际应用中，这类导轨部件的运行顺滑度直接影响平台升降的平稳性，若导轨装配精度不足，会导致平台升降过程中产生微小振动，反映在打印件上就是规律性的层纹缺陷，因此设计时对导轨的直线度公差、滚道表面粗糙度都做了对应适配桌面级设备精度要求的设定，既满足设备的精度需求，又控制了零部件的加工成本，适配桌面级消费级3D打印机的产品定位。在设备维护场景中，该导轨属于可直接替换的标准适配部件，当原有导轨出现磨损、滚道点蚀导致运动卡滞时，可直接拆卸旧件更换该部件，不需要对机架结构做任何修改，更换后重新校准平台平行度即可恢复设备的原有精度。
