42毫米机身NEMA17规格步进电机PL42H48

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是选型清单里的高频选项，这款42毫米机身长度的PL42H48型号，刚好卡在小体积与输出扭矩的平衡点上，既不会像短机身款那样在带载运行时出现失步问题，也不会因为机身过长挤占设备内部的布线与结构安装空间。从实际装配的角度看，这款电机的安装法兰遵循NEMA17标准的安装孔位布局，四个安装孔的中心距形成标准正方形，安装时不需要额外做转接板，直接就能固定在标准42电机座、铝型材安装面或者线性模组的电机端，适配市面上绝大多数现成的传动配件，不管是搭配同步轮做带传动，还是连联轴器接滚珠丝杠、T型丝杠，

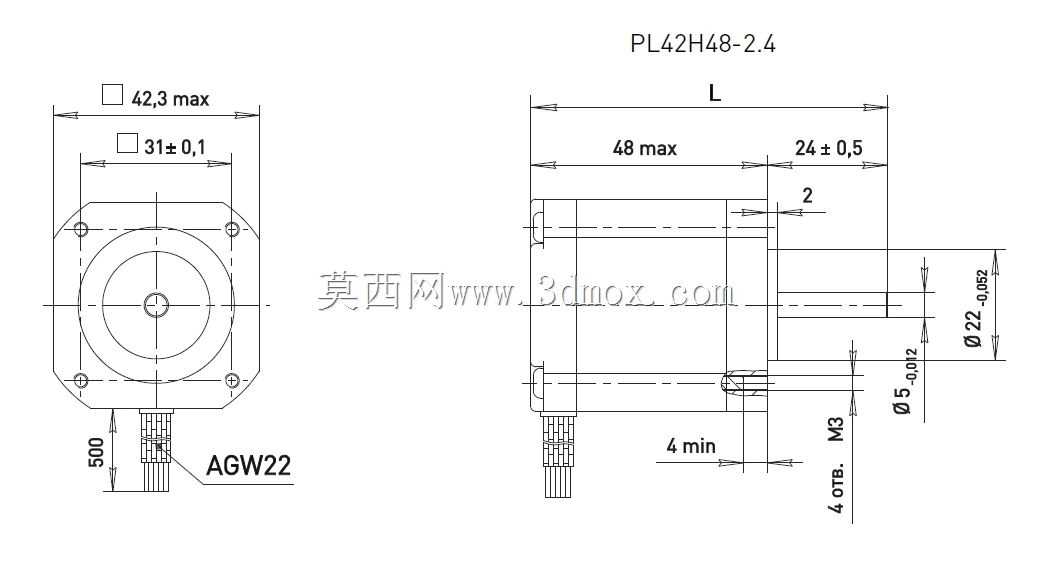

　　都能直接匹配对应规格的标准连接件，不需要二次加工改孔。轴伸部分的设计也完全贴合常规传动需求，出轴直径5mm，轴伸长度24mm，这个尺寸刚好能适配常见的5mm内径同步轮、联轴器、绕线轮等配件，轴端做了平切处理，装配紧定螺钉的时候可以直接顶在平切面，避免传动过程中轴和连接件之间出现打滑空转的问题，不需要用户自己再对轴做铣边加工，减少装配环节的加工工作量。从功能特性上看，这款两相混合式步进电机的步距角为常规1.8度，整步运行下一圈200个脉冲，搭配常规的步进驱动器就能实现精准的开环位置控制，足够应对绝大多数中低精度要求的位移控制场景，比如小型传送带的定距输送、点胶设备的针头位移、小型雕刻机的进给轴驱动，都能满足定位精度要求，

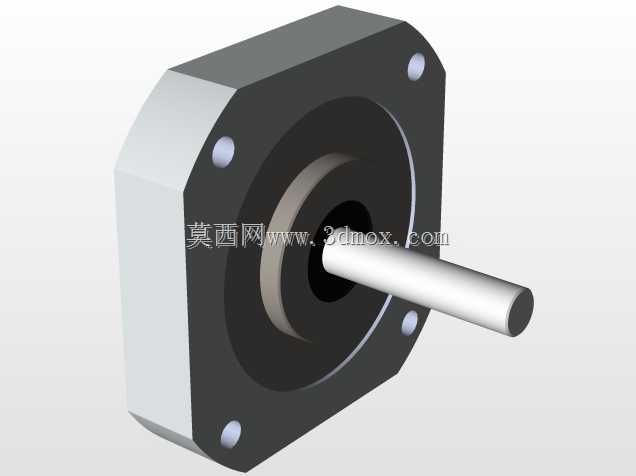

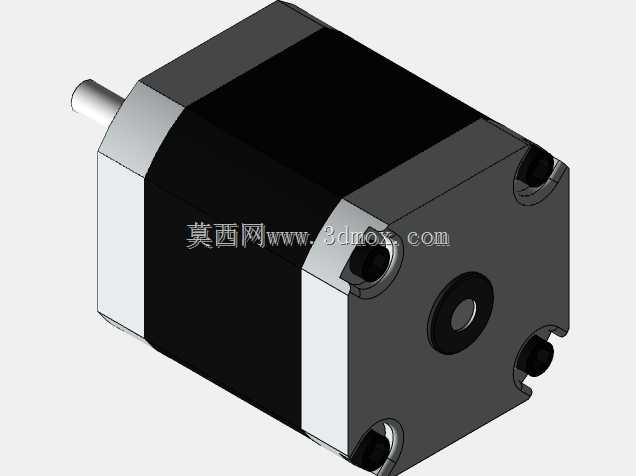

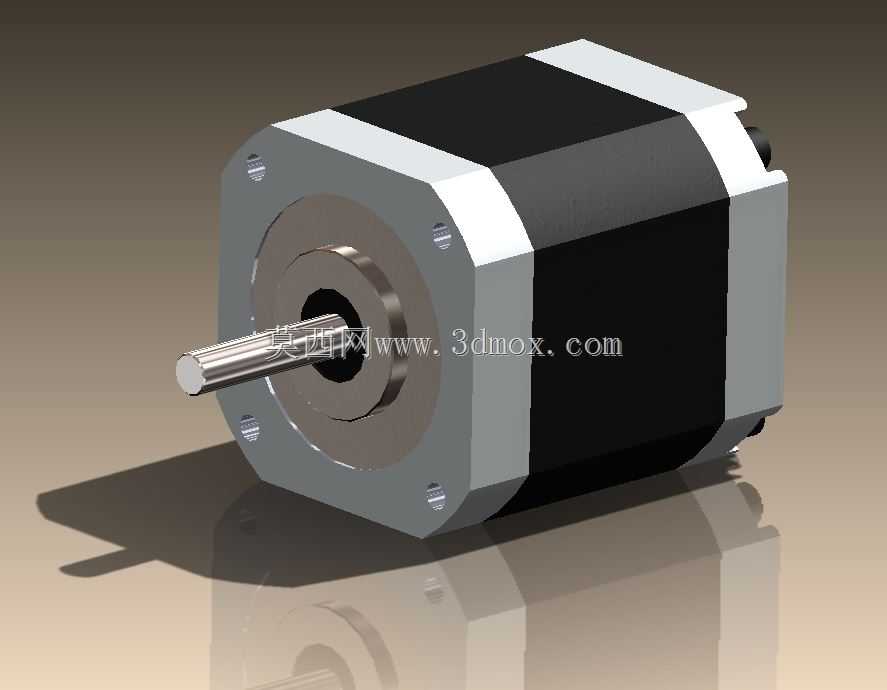

　　不需要额外加装编码器做闭环反馈，能有效控制整套驱动方案的成本。设计这款电机三维模型的时候，完全按照实物的实际尺寸做全特征还原，电机外壳的方形切角、端盖的安装沉孔、出线端的位置、轴伸的台阶尺寸都做了1:1复刻，结构工程师在做设备整体装配设计的时候，可以直接把这个模型调入装配体，做干涉检查和安装空间预留，不需要再手动测绘电机尺寸，能大幅缩短前期结构设计的周期。很多工程师在做小型设备设计的时候，经常会遇到电机选型和结构空间冲突的问题，要么选的电机太长碰到设备外壳，要么轴伸长度不够没法连上传动件，这个模型把所有安装边界尺寸都做了精准还原，包括电机本体的最大外轮廓、安装孔的沉头深度、出轴的有效配合长度，在设计阶段就能直接验证装配可行性，

　　避免后期打样的时候出现装不上的问题。从实际应用的场景延伸来看，这款电机除了常规的工业小型设备，还能用于DIY数控设备、小型机械臂关节驱动、自动售货机的出货机构、智能门禁的锁止机构等场景，这些场景的共同特点是安装空间紧凑，需要的驱动扭矩不需要太大，但对安装尺寸的标准化要求高，这款电机的标准NEMA17法兰刚好能适配这些场景的通用安装位，替换不同品牌同规格电机的时候也不需要修改结构件设计。模型的细节处理上，还原了电机外壳的散热筋结构、端盖的固定螺丝位置、尾部出线的护套结构，在做设备布线设计的时候，还能提前预留出线端的弯折空间，避免线材和周边结构件出现摩擦干涉，对于做设备整体布局设计的工程师来说，这些细节特征的还原能让整体装配仿真的准确度更高，减少后期结构调整的工作量。不同于大规格步进电机侧重高扭矩输出的设计思路，这款小尺寸步进电机的设计核心是在有限的安装体积内，兼顾足够的输出扭矩和标准的安装兼容性，所以在机身长度、轴伸尺寸、法兰布局上都严格遵循行业通用标准，不管是做新设备设计还是老设备的配件替换，都能直接适配，不需要做定制化的结构修改。
