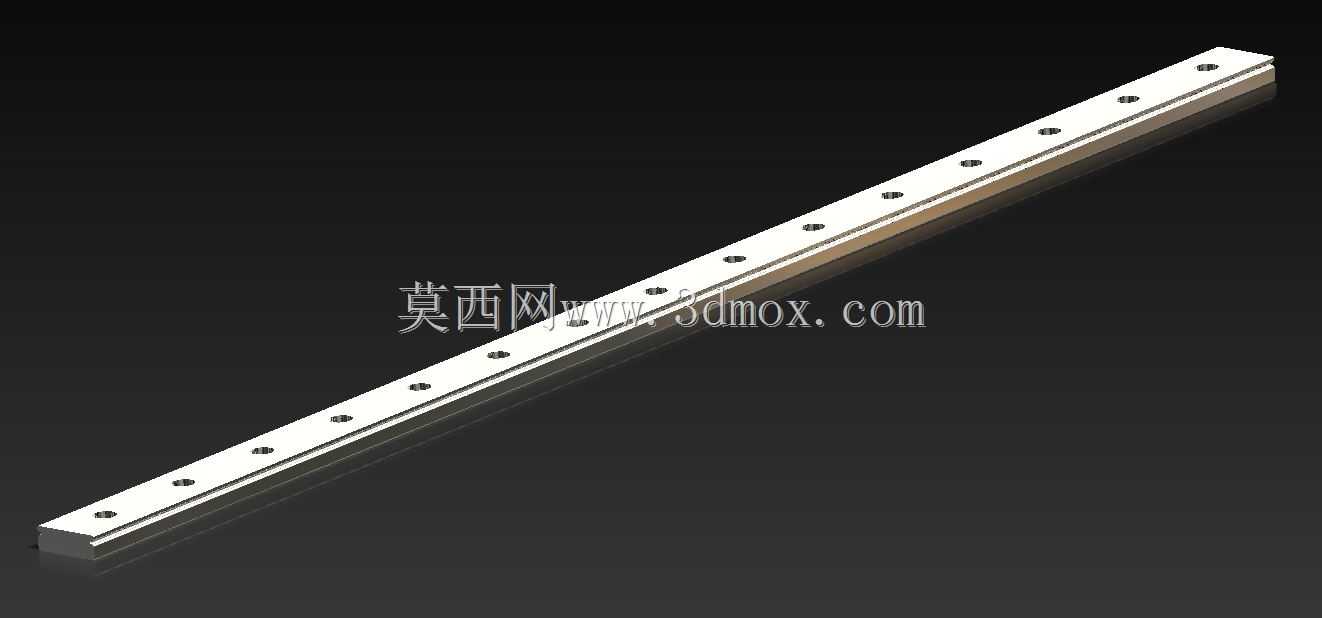

上银MGWR12型600mm长度线性钢质滑轨

在自动化生产线、精密检测设备、数控机床滑台、3D打印运动轴这类需要高精度直线往复运动的场景里，线性钢轨是承担导向与承载核心作用的基础部件，这款MGWR12规格的600mm长度钢质滑轨，针对中低负载、高运行平顺性的需求做了结构优化，适配多数常规工业设备的直线运动单元设计。从实际选型角度看，12规格的滑轨属于微型宽幅导轨序列，相比同宽度的标准微型导轨，MGWR系列的滚道接触面积更大，能承受更大的倾覆力矩，在滑台搭载偏载负载的工况下，不会出现局部应力集中导致的运行卡顿或者滚道过早磨损的问题。600mm的有效行程长度，刚好覆盖多数小型自动化设备的单轴运动需求，比如桌面型点胶设备的X轴运动行程、小型检测工位的工件移送行程，不需要额外拼接导轨，避免了拼接处的精度损失与安装调试工作量。设计层面，这款滑轨采用四列圆弧接触滚道结构，钢球在滚道内做循环滚动，摩擦系数仅为滑动导轨的五十分之一，启动阻力极小，即使是低速微动进给的工况下，也不会出现爬行现象，能很好地配合伺服电机实现微米级的进给定位。滑轨本体采用高碳铬轴承钢材质，经过整体淬火与低温回火处理，滚道表面硬度达到HRC58-62，具备足够的耐磨性能与接触疲劳强度，长期运行下的精度保持性表现稳定。安装边界上，滑轨的安装孔采用等间距设计，孔位公差严格控制在±0.02mm范围内，安装基面只需要按照对应孔位加工M3的螺纹安装孔，就可以实现快速装配，不需要额外做配钻或者修配工作。滑轨的侧面与底面作为安装基准面，平面度与直线度公差控制在每米0.01mm以内，安装时只需要将基准面靠紧安装基面的定位侧，按照规定扭矩锁紧安装螺钉，就能保证滑轨的整体直线精度。滑轨的端面预留了标准的润滑脂注油口，可以定期补充润滑脂，维持钢球与滚道之间的油膜，降低运行磨损，延长整体使用寿命。在实际设备装配中，这款滑轨可以搭配同系列的MGWR12滑块使用，根据负载大小选择单滑块或者双滑块配置，双滑块配置下可以进一步提升滑台的承载能力与运动稳定性，适合搭载视觉检测相机、点胶阀、小型机械手末端执行器这类负载，在电子组装、小型零件加工、实验室精密检测设备中都有广泛的适配场景。建模过程中严格还原了滑轨的所有安装尺寸、滚道轮廓、安装孔位细节，包括滑轨端部的倒角、安装孔的沉头深度、滚道的曲率半径都按照实物测绘参数绘制，在做设备整体装配干涉检查、运动仿真的时候，可以直接调用模型，不需要再做尺寸修正，能有效缩短结构设计阶段的建模周期，避免因模型尺寸偏差导致的后续加工装配问题。
