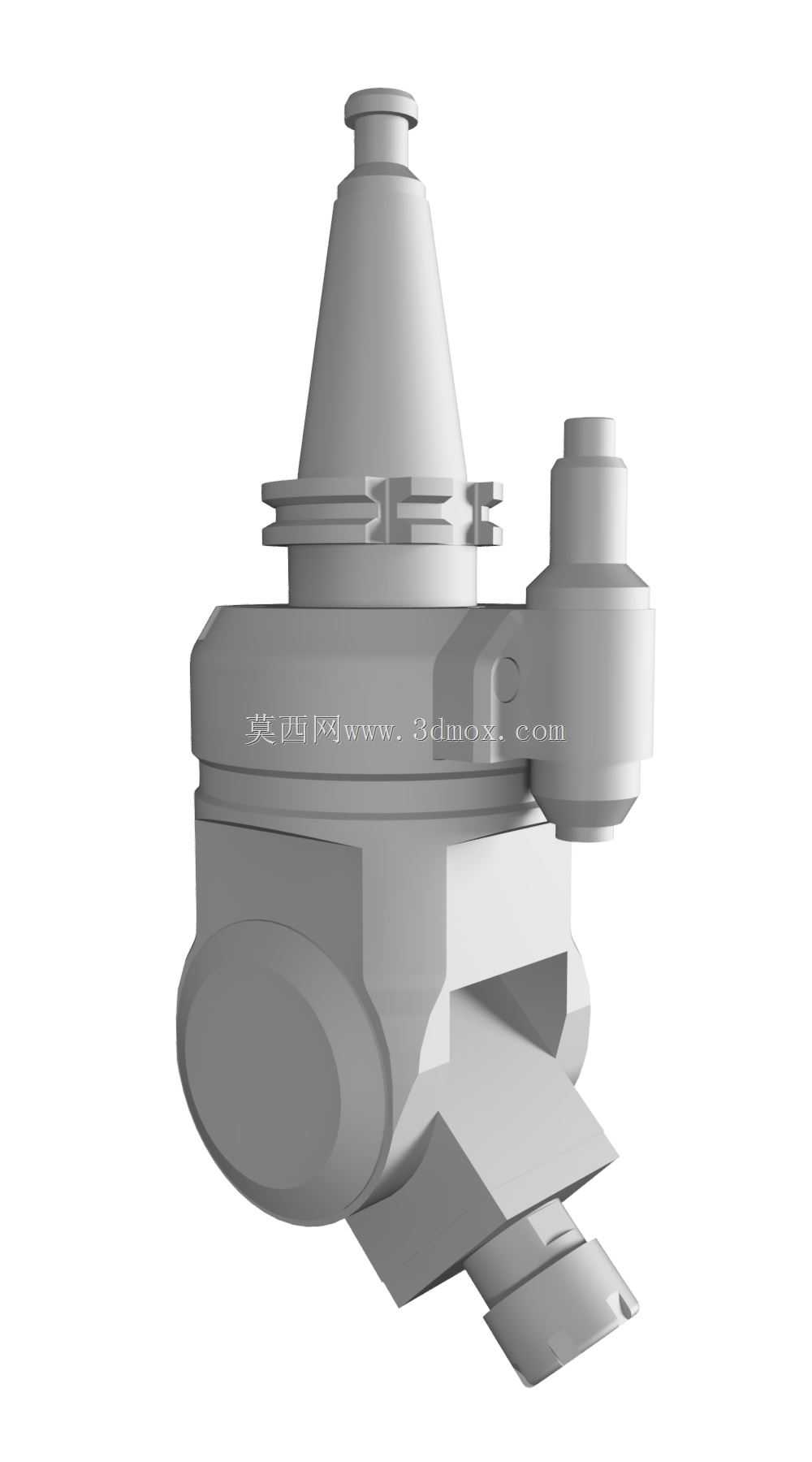

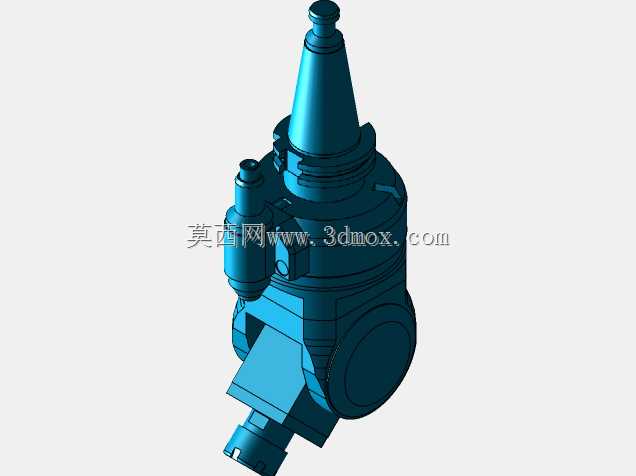

Gerardi角度铣头FMU16 SK40结构设计

这款角度铣头是专为数控铣床、加工中心配套设计的机床核心功能附件，主要应用在箱体类零件多面加工、大型结构件内腔铣削、复杂模具型面多角度加工等场景中，能够在不改变工件装夹姿态的前提下，将机床主轴的输出动力转换90度方向甚至任意可调角度输出，大幅减少工件重复装夹的次数，有效规避多次装夹带来的定位误差，同时缩短加工辅助时长，提升复杂零件的加工精度与生产效率，在航空航天结构件加工、汽车动力总成部件制造、精密模具生产等领域有着广泛的应用空间。

从功能特性来看，这款铣头采用紧凑的偏心式结构设计，内部通过高精度螺旋锥齿轮组完成动力转向传输，齿轮组经过修形优化，能够在高转速切削工况下降低传动噪音与振动，保证切削过程的稳定性；输出端采用标准SK40刀柄接口，可适配市面上绝大多数同规格的铣刀、钻头、铰刀等切削刀具，换刀操作便捷，能够完成铣削、钻孔、铰孔、攻丝等多类型加工作业；壳体采用高强度合金钢一体成型后做表面硬化处理，兼顾结构刚性与轻量化需求，能够承受大切深工况下的切削负载，同时避免附件自重过大导致的机床主轴下垂问题。

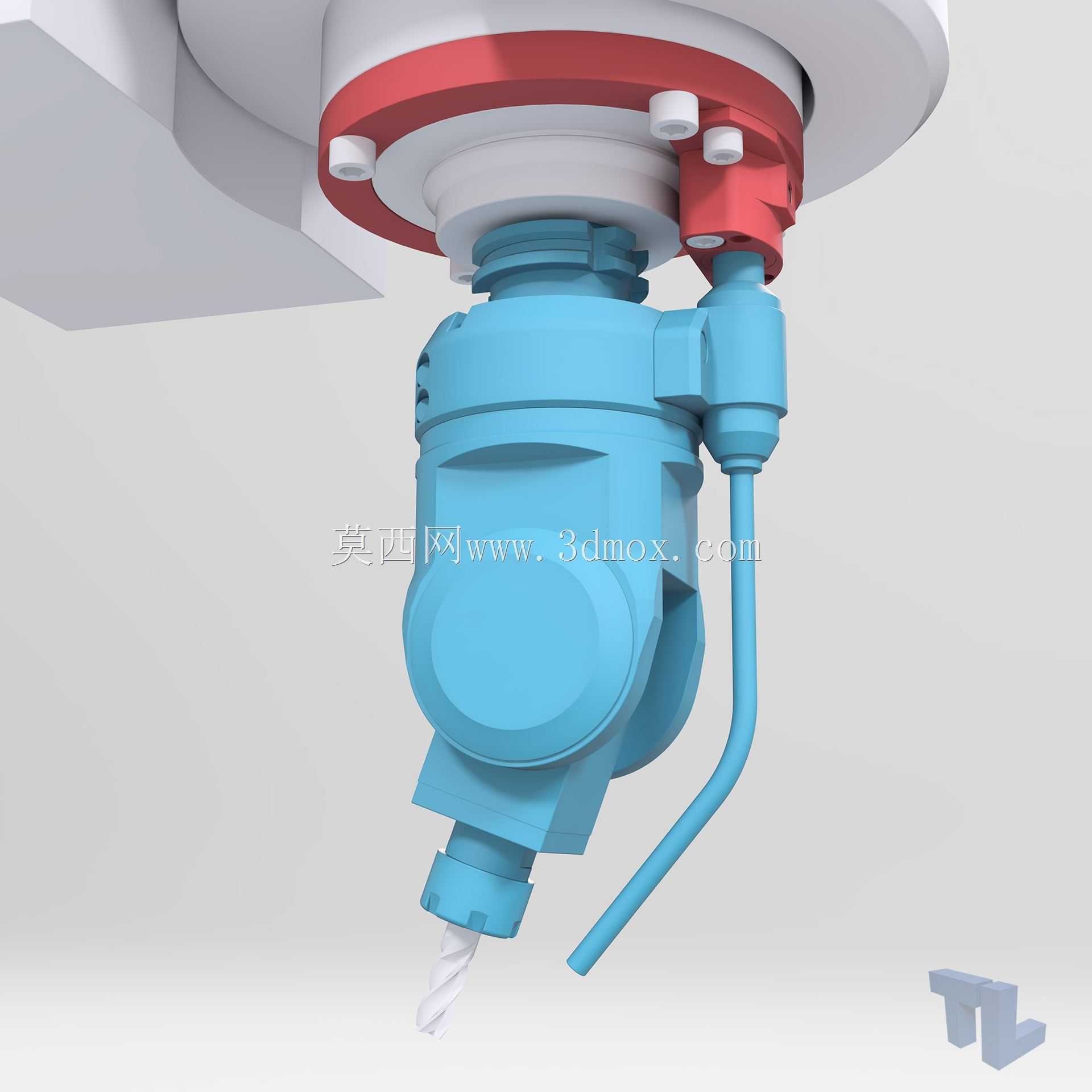

在设计思路上，这款铣头充分考虑了机床安装的兼容性，上端连接法兰采用标准化的主轴对接尺寸，能够直接适配多数主流立式加工中心的主轴端面，无需额外制作过渡连接盘；内置的冷却管路从连接端直接延伸到输出端附近，可配合机床的内冷却系统，将切削液精准输送到切削区域，有效降低刀具切削时的工作温度，延长刀具使用寿命，同时提升加工表面质量；侧面设计的操作手柄用于铣头角度的锁紧与调整，操作人员无需借助额外工具即可完成角度头的转向定位与锁紧，操作便捷高效。

从安装边界与尺寸适配来看，这款铣头的整体径向尺寸控制紧凑，能够深入到狭窄的工件内腔完成加工，避免加工过程中壳体与工件、夹具发生干涉；连接法兰的端面定位精度达到微米级，安装后能够保证输出主轴与机床主轴的位置精度，确保加工时的形位公差符合工艺要求；整体重量经过优化平衡，安装后不会对机床主轴的动平衡造成过大影响，可适配中高转速的切削加工需求，同时安装时无需对机床原有结构做改装，直接挂接即可投入使用，降低了企业的设备改造成本。在实际加工场景中，这类角度铣头能够帮助企业拓展原有设备的加工范围，让普通三轴加工中心实现部分五轴设备才能完成的多角度加工需求，在控制设备投入成本的前提下，大幅提升车间的加工柔性，适配多品种小批量的复杂零件生产需求。
