八寸自行车通风散热碟刹刹车盘

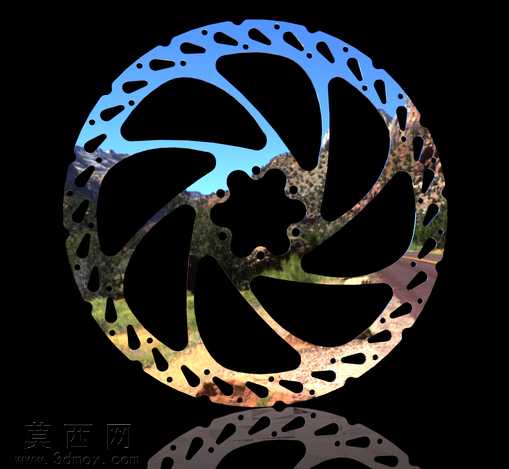

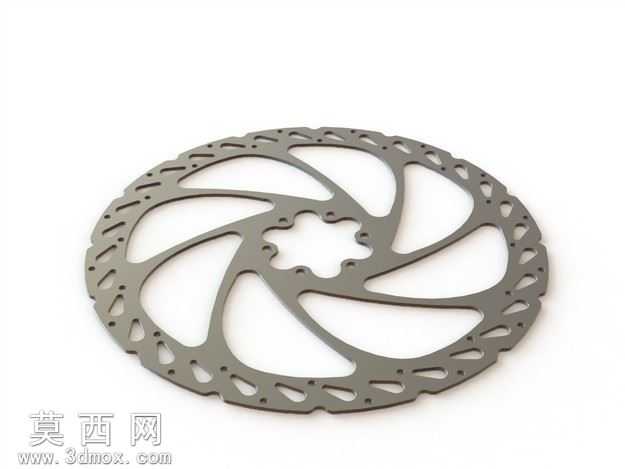

该作品为八寸规格自行车碟刹刹车盘三维模型，建模过程严格遵循自行车制动部件的实际尺寸规范，以SolidWorks为建模载体，先通过草图绘制勾勒刹车盘的外圆轮廓与中心花键安装位，中心花键结构完全匹配自行车花鼓的安装接口，保证装配时的定位精度与传动契合度，避免安装后出现旷量影响制动效果。模型采用多实体建模思路拆分盘体结构，主体制动摩擦环带与中心安装基座的衔接处做了过渡圆弧处理，既减少应力集中风险，也符合实际产品的加工工艺要求。盘体表面的镂空散热结构经过反复排布调整，采用大尺寸主镂空槽搭配边缘小尺寸散热孔的组合设计，七组主镂空槽呈放射状均匀分布，在保证盘体结构强度的前提下最大化镂空面积，既能够降低刹车盘整体重量，实现自行车轮组的轻量化优化，也能在制动过程中快速引导空气流经盘体表面，带走摩擦产生的热量，避免长时间制动出现热衰减现象，保障制动性能的稳定性。边缘的小尺寸散热孔沿盘体外周等距排布，进一步提升散热效率，同时能够在制动过程中刮除刹车片表面附着的泥沙碎屑，减少摩擦面的异常磨损，延长刹车片与刹车盘的使用寿命。渲染阶段为模型赋予了金属材质效果，还原了不锈钢刹车盘的金属质感，表面做了细微的磨砂纹理处理，模拟真实刹车盘摩擦面的粗糙质感，镂空区域的边缘做了倒角效果渲染，还原实际产品去毛刺处理后的工艺细节，中心花键部位的材质做了差异化处理，区分安装位与摩擦区的材质表现。模型的结构设计充分考虑了自行车碟刹的使用场景，盘体厚度、摩擦环带宽度都参考民用山地自行车碟刹的通用参数，镂空结构的排布避开了摩擦受力的核心区域，保证制动时盘体有足够的刚性，不会在夹器夹紧时出现形变导致制动疲软。整个建模过程从实际使用需求出发，兼顾散热性能、结构强度、轻量化三个核心设计目标，还原了海斯八寸刹车盘的结构特征与设计细节，可用于自行车制动系统的结构展示、装配模拟以及相关配件的设计参考。
