车载直流转交流400W逆变电源结构设计

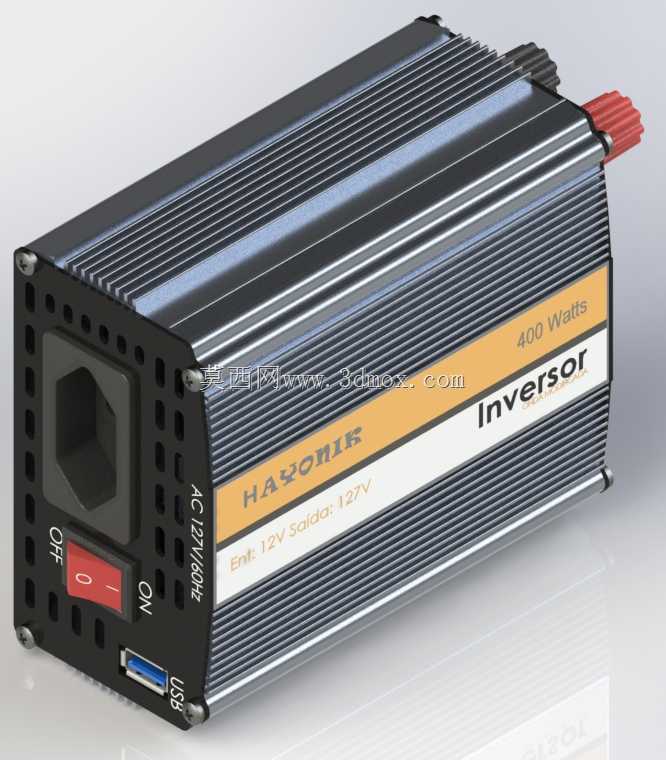

这款400W功率等级的逆变电源，主要面向车载移动供电、户外临时作业供电、小型离网用电场景设计，能够将低压直流电能转换为民用标准的交流电能，解决无市电接入场景下小功率交流用电设备的供电需求。在实际使用场景中，它可以为车载笔记本电脑、小型数码设备、便携照明灯具、低功率车载小家电提供稳定的交流电源输出，自带的USB输出接口还可直接为手机、平板等便携数码设备直连充电，无需额外搭配充电头，减少外出携带的配件数量。从功能特性来看，这款逆变电源设置了独立的船型电源开关，开关带有清晰的通断标识，用户可手动控制设备启停，避免空载状态下持续消耗直流侧电能；交流输出采用标准三孔插孔设计，适配常规民用交流插头，同时侧面预留USB输出端口，兼顾交流供电与低压直流直充需求，设备外壳带有清晰的参数标识，标注了额定功率、输入输出电压参数，方便用户快速识别设备性能边界，避免接入超负载设备引发故障。在设计思路上，整机采用拉伸铝型材作为主体外壳，铝型材自带的平行散热鳍片结构可以大幅提升壳体与空气的接触面积，无需额外加装散热风扇即可满足400W功率下的被动散热需求，既降低了设备运行的风噪，也减少了风扇转动带来的故障点，提升长期使用的可靠性；壳体两端采用阻燃塑料端盖固定，端盖上开设阵列式通风孔，配合铝壳的散热结构形成内部空气对流通道，进一步带走内部功率器件工作产生的热量；输出端的红色接线端子采用大电流防松结构，方便用户快速接入直流输入线缆，接线部位带有清晰的极性标识，避免反接损坏设备。从外形尺寸与安装边界来看，整机为长条状长方体结构，壳体边角做了圆弧过渡处理，避免尖锐边角划伤使用者，设备体积小巧，可直接放置在车辆中控台储物格、座椅下方等狭小空间内，无需额外打孔固定，底部平整的接触面可以保证放置时的稳定性，设备侧面预留的固定孔位也支持用户根据使用需求采用螺丝固定在墙面、设备舱内部等位置，适配不同安装场景的固定需求。在结构细节上，交流插孔位置设置了防误插保护挡板，避免异物插入插孔引发触电风险，开关部件采用内嵌式安装，避免日常放置、移动过程中误触开关导致设备意外通断，USB接口采用下沉式设计，接口边缘做了倒角处理，方便充电插头插拔，同时减少插头插拔过程中对接口的磨损，延长接口使用寿命。
