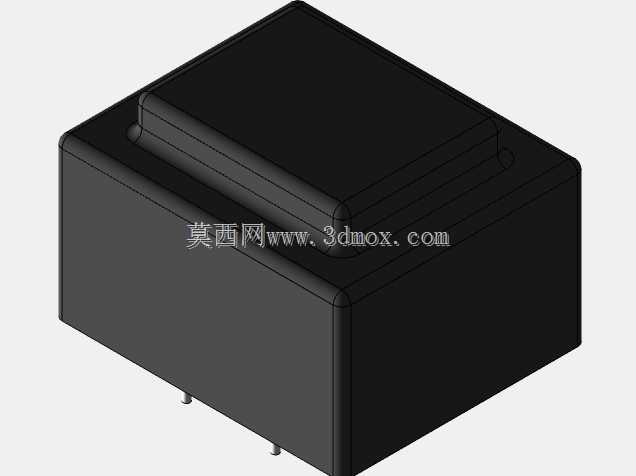

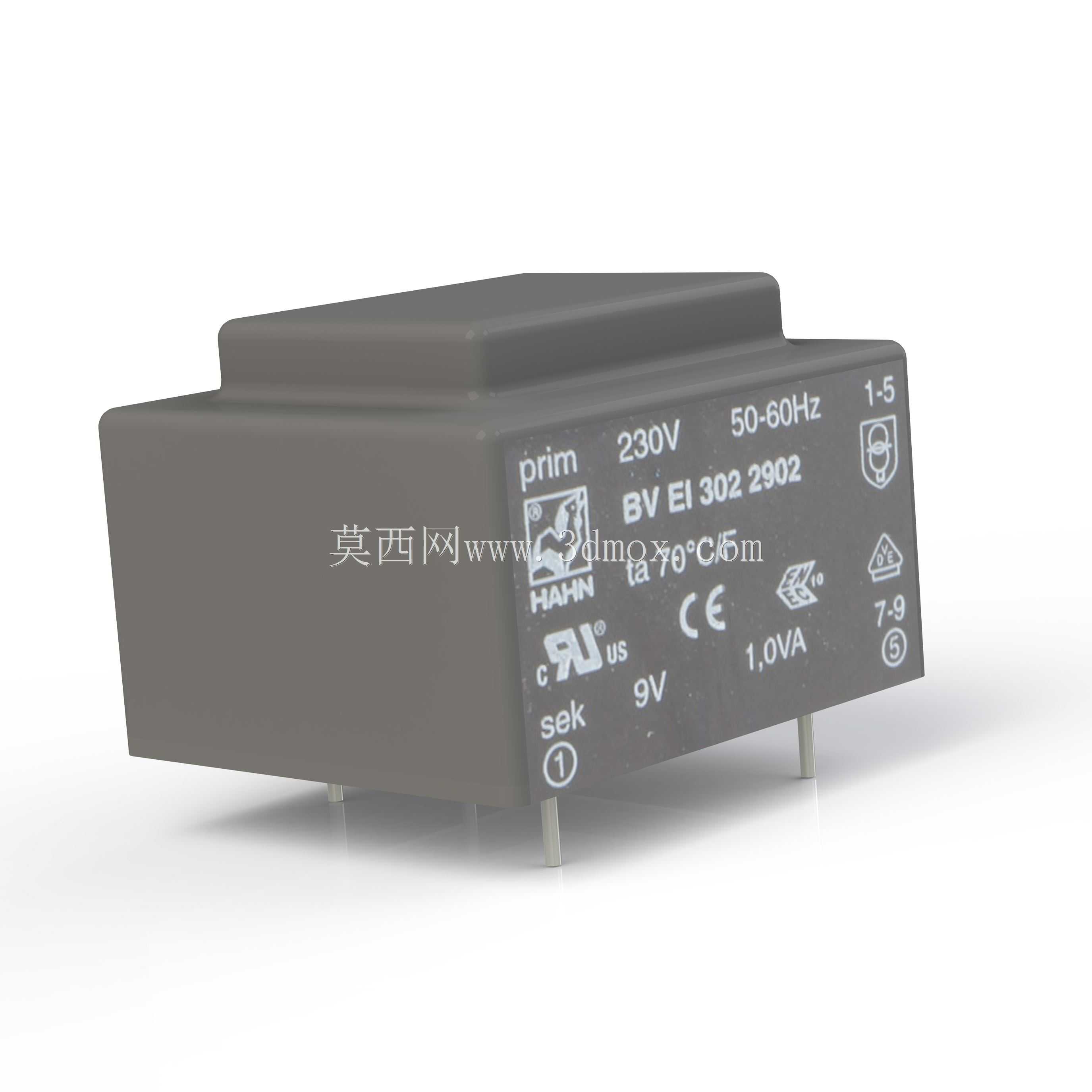

哈恩BV EI 302 2902小型插针式变压器

这款小型工频变压器主要面向低压小功率电子设备的供电场景，常见于工控辅助电路板、小型家电控制模块、仪器仪表内置供电回路中，承担市电输入到低压交流输出的电压转换功能，为后续整流稳压电路提供适配的交流输入源，避免低压电子元器件直接接入高压市电出现损坏风险。产品采用经典EI型铁芯结构，原边适配230V/50-60Hz的工频市电输入，副边输出9V交流电压，额定容量1.0VA，能够满足小功率控制回路、信号采集模块的供电功率需求，自身带70℃的温度耐受等级，可适配常规封闭电子设备内部的工作温升环境，表面印刷的安规标识也符合通用电子元器件的准入要求，可直接应用在合规的量产电子设备中。在设计思路上，这款变压器采用标准PCB插针安装结构，引脚布局遵循行业通用的占位规范，引脚间距经过精准校准，可直接对应常规PCB板的焊盘孔位，无需额外定制安装板或转接结构，插针采用镀锡工艺，具备良好的可焊性与抗氧化能力，能够适配波峰焊、手工焊等多种焊接工艺，降低生产环节的装配难度。外壳采用阻燃绝缘工程塑料注塑成型，整体为方正的阶梯式顶面结构，外壳将铁芯与绕组完全包裹，仅露出底部安装插针，既可以避免绕组受潮、积尘引发绝缘故障，也能防止生产装配过程中误触绕组造成线材破损，外壳表面的参数标识采用耐摩擦印刷工艺，长期使用也不会出现标识模糊的问题，方便后续检修时快速识别器件参数。在安装边界上，这款变压器整体体积小巧，方正的外形没有外凸的结构件，在PCB板上占用的安装面积极小，高度适配紧凑型电路板的布局需求，安装时仅需将插针对应插入PCB焊盘焊接固定即可，无需额外的固定卡扣或螺丝，器件自身重量较轻，焊接后的引脚强度完全可以支撑器件固定，不会出现运输或使用过程中器件脱落的问题。绕组采用分层绕制工艺，原副边之间设置绝缘隔离层，具备足够的电气绝缘强度，可有效避免高低压侧击穿引发的安全隐患，铁芯采用优质硅钢片叠压而成，空载损耗低，工作时的电磁噪音极小，不会对周边的信号采集元件造成干扰，适配对噪音控制有要求的精密仪器内部使用场景。
