工业C型V槽直线导轨铝型材结构

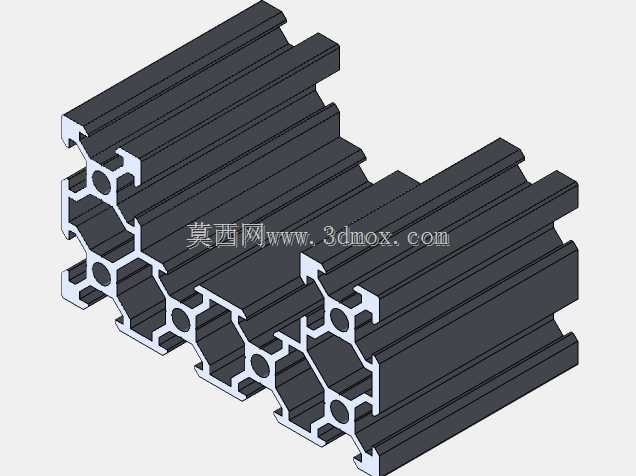

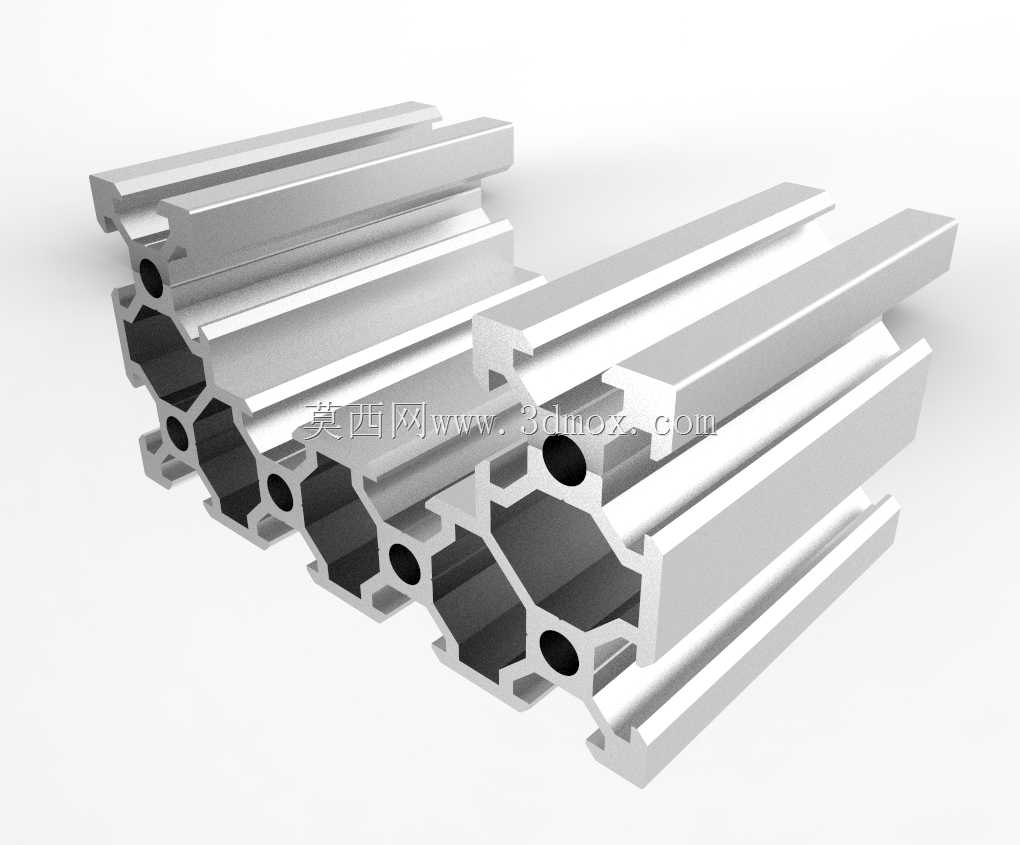

这款C型V槽直线轨道是面向轻型自动化传动场景开发的线性导向构件，核心采用挤压铝型材基体成型，适配桌面级数控加工设备、3D打印运动平台、小型物料移栽滑台等对安装便捷性、运动平顺性有较高要求的应用场景，能够为运动负载提供稳定的直线导向支撑，替代传统高成本的磨削级钢制导轨，大幅降低中小载荷自动化设备的搭建门槛。在实际设备应用中，这类轨道可直接作为X/Y/Z轴的运动基准，配合带V型滚轮的滑座实现无间隙滚动传动，既可以用于小型CNC雕刻机的刀具进给导向，承载主轴加工时的径向切削力，也能适配桌面级3D打印机的喷头、热床运动轴，保障打印过程中运动轨迹的直线度，避免层纹偏移问题，还可用于小型分拣设备的滑台导向、摄影滑轨的运动支撑等民用、工业跨界场景，适配场景覆盖从DIY创客开发到小规模工业量产设备的多元需求。从功能特性来看，这款轨道采用C型截面搭配多组V型导向槽设计，型材基体自带的空腔结构既可以作为走线通道容纳传动皮带、线缆、传感器线材，让设备布线更加整洁，也能在保证结构刚性的前提下降低整体自重，相比同尺寸实心钢制导轨减重超过60%，降低运动轴的驱动负载，提升电机传动效率。轨道的V型槽工作面经过挤压后可做硬质氧化处理，表面硬度可达HV400以上，耐磨性能优异，配合偏心调节滚轮可实现预紧力的无级调整，既可以消除传动间隙提升运动精度，也能根据负载大小调整阻尼，适配不同速度的运动需求，低速运动时无爬行现象，高速运动时振动小、噪音低。在设计思路上，这款轨道采用模块化标准截面开发，型材沿长度方向无结构变化，可根据设备实际行程需求任意裁切长度，无需额外定制开模，配套的滑块、端盖、锁紧件均采用通用化设计，不同长度的轨道可互换配件，降低备件库存压力。截面设计上兼顾了安装便利性，型材侧面、背面均预留标准T型槽位，可直接通过T型螺栓将轨道固定在设备框架上，无需额外打孔加工，安装时只需保证两根平行轨道的平面度即可完成装配，大幅缩短设备组装周期。从安装边界与尺寸适配来看，该系列轨道覆盖多组常用规格，包括适配小型轻载设备的20系列截面、适配中等载荷的40系列截面，不同规格的截面宽度、槽位间距均遵循工业铝型材通用安装标准，可与常规欧标铝型材框架直接拼接，无需额外制作转接件。单根轨道的标准适配长度覆盖250mm到1500mm区间，可满足从小型桌面设备到中型加工设备的行程需求，安装时轨道拼接处可通过专用对接件实现无缝衔接，拓展更长行程时不会出现导向台阶，保障运动滑座顺畅通过。轨道的安装基准面平面度公差控制在每米0.2mm以内，V型槽的导向角度统一为90度，与配套滚轮的接触线均匀，受力时不会出现应力集中点，长期运行磨损量小，维护时只需定期清理槽内积尘、补充少量润滑脂即可长期稳定运行，无需复杂的保养流程。
