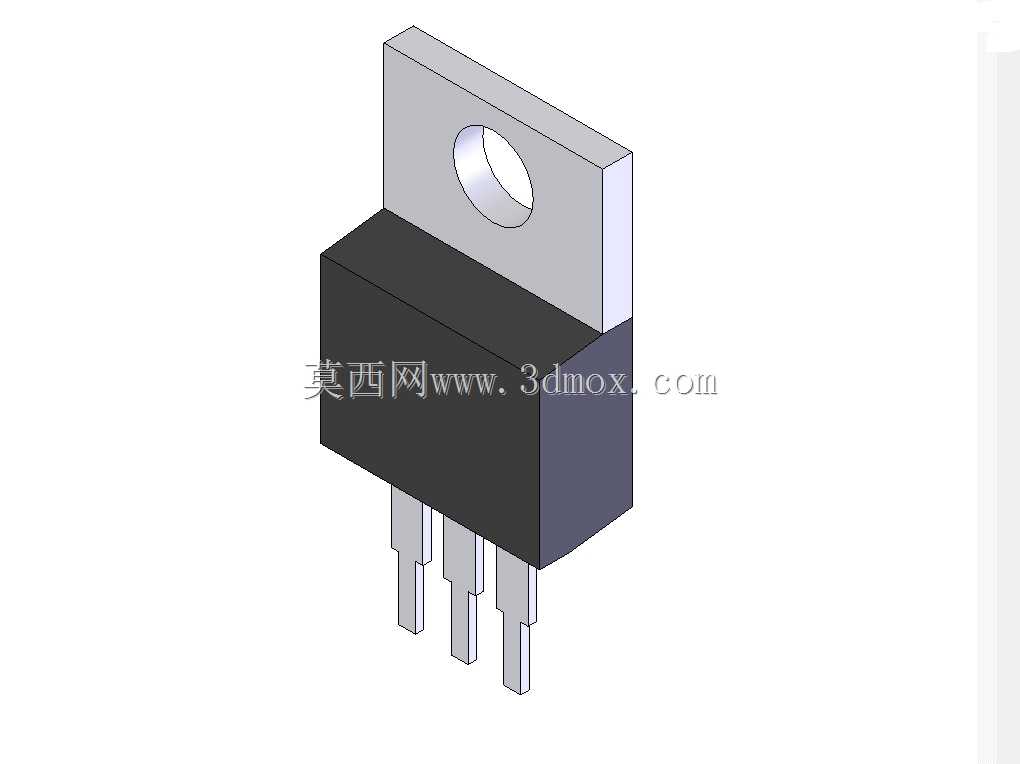

TO-220封装带固定孔直插电子元件

这款TO-220封装的直插式功率电子元件，广泛应用于各类电源管理、功率驱动类电路场景中，是线性稳压器、功率三极管、MOS管等半导体器件最常用的封装形态之一，常见于开关电源、电机驱动板、家电控制板、工业控制模块等设备的电路板上，承担功率变换、电流通断、电压稳压等核心功能。该类封装的元件在工作时往往会产生一定热量，因此设计时在塑封主体上方延伸出带安装圆孔的金属散热片，既可以通过该孔使用螺丝将元件直接固定在设备壳体、PCB板预留安装位上，也可以搭配额外的铝制散热片锁紧，通过增大散热面积快速导出元件工作产生的热量，避免器件因过热出现性能衰减甚至损坏的情况。从结构设计来看，元件主体分为三个部分，上方的金属固定片采用平直带倒角的矩形结构，中间的圆形安装孔做了贯通设计，孔位边缘光滑无毛刺，保证螺丝安装时可以顺畅穿过，不会出现卡滞或者刮伤螺丝镀层的问题；中间的黑色塑封主体采用环氧树脂模压成型，将内部的半导体芯片完全包裹密封，起到绝缘、防潮、防机械损伤的作用，塑封部分与上方金属片结合紧密，边缘过渡规整，避免出现缝隙导致水汽、灰尘进入内部影响芯片性能；下方伸出的三根直插引脚采用平直等距设计，引脚间距符合行业通用的PCB焊盘孔距标准，能够适配绝大多数常规PCB板的安装孔位，引脚表面做了镀锡处理，既可以提升焊接时的上锡效率，也能防止引脚长期存放出现氧化导致焊接不良的问题。在安装边界上，该元件的金属固定片突出于塑封主体上方，安装时需要预留足够的空间避让散热片或者固定螺丝，引脚伸出长度满足波峰焊、手工焊的常规操作需求，塑封主体的厚度控制在合理范围内，不会在插件后与板上其他低矮元件出现干涉，整体外形尺寸完全符合行业通用的TO-220封装规范，能够直接替换同封装的其他型号器件，无需额外调整PCB板的设计。在实际电路应用中，这类封装的元件往往布置在PCB板的边缘或者通风较好的位置，配合固定孔的锁紧结构，即使设备出现一定程度的振动，也不会出现引脚松脱、元件移位的问题，可靠性远高于无固定结构的小型贴片元件，适合在工业环境、车载设备等对可靠性要求较高的场景中使用。
