立式破碎干燥一体化工业处理设备结构

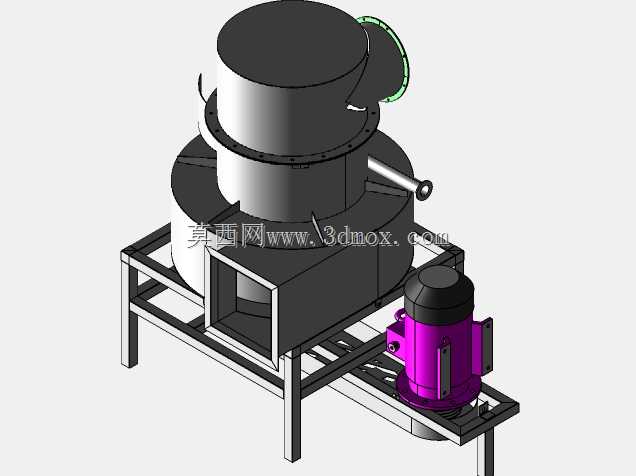

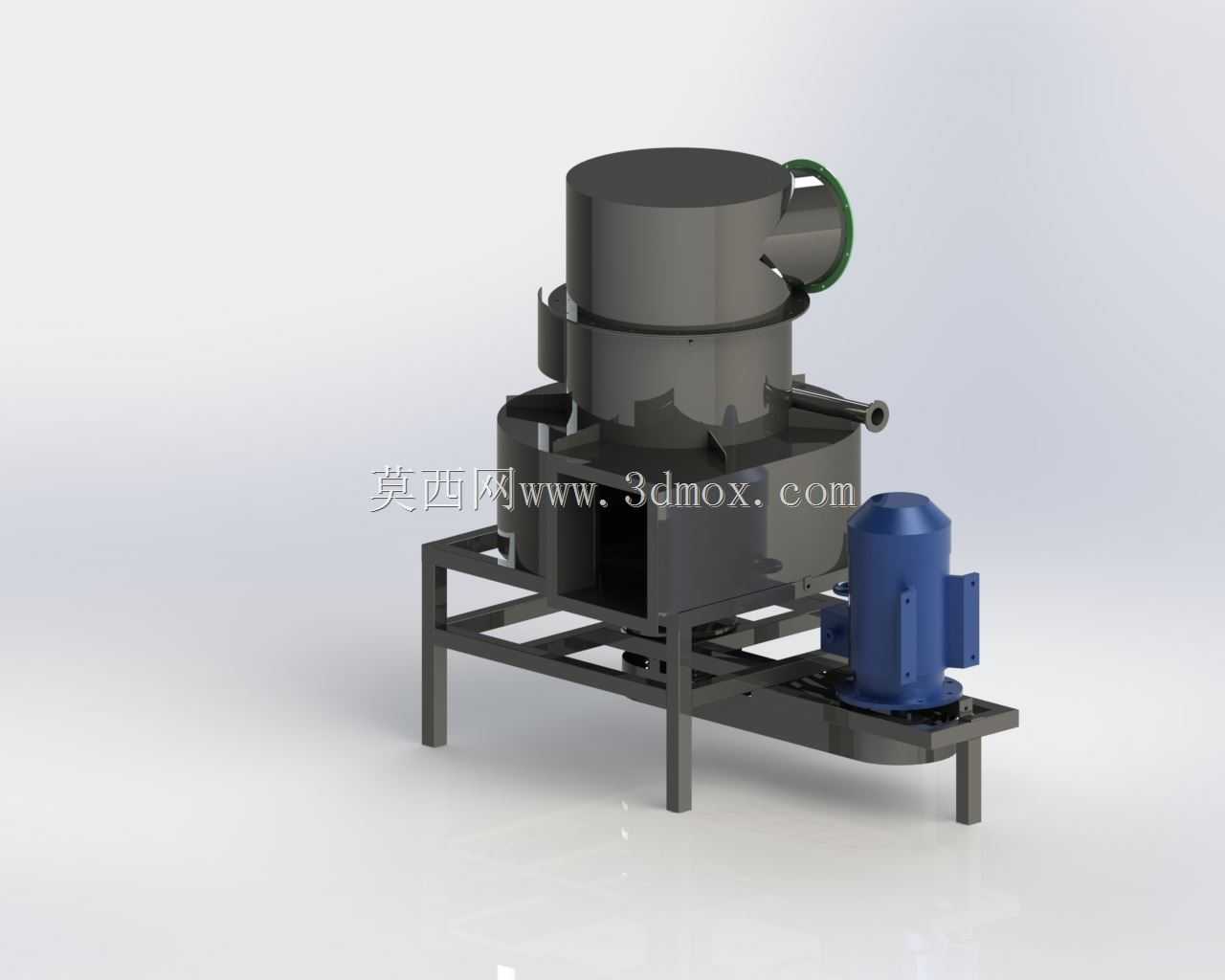

这款立式集成化设备主要面向需要同步完成物料破碎与干燥作业的工业生产场景，常见于矿产加工、农副产品深加工、化工原料预处理、建材生产等领域，可针对含一定水分的块状、颗粒状待处理物料完成连续化作业，省去传统工艺中破碎环节与干燥环节之间的物料转运、暂存流程，有效缩减生产线占地长度，降低物料转运过程中的撒漏、二次受潮风险，提升整条预处理产线的作业连贯性。设备主体采用立式堆叠结构设计，上部为带侧向进料接口的圆柱形筒体作业腔，筒体侧面预留的圆形接口可对接热风输送管路，在破碎作业过程中同步通入干燥热风，让破碎过程中被打散的物料能够与热气流充分接触，在物料粒径减小的同时完成水分蒸发，相比先破碎后干燥的传统工艺，热交换效率可得到明显提升，减少干燥环节的热能损耗。筒体下部为破碎作业核心区，内部设置适配不同物料硬度的破碎构件，可根据待处理物料的粒径、硬度需求调整构件间隙与排布方式，确保出料粒径满足后续工序的要求。设备下部采用型钢焊接成型的框架式机架作为承载基础，机架采用矩形方管拼焊而成，整体结构刚性充足，可承受设备运行过程中破碎作业产生的交变振动载荷，机架支脚预留安装固定孔位，可直接通过膨胀螺栓固定于混凝土地面基础，安装时需保证机架整体水平度偏差控制在合理范围内，避免运行过程中出现异常振动。机架侧方集成安装驱动电机单元，电机通过带传动结构连接设备内部的转动主轴，传动结构设置安全防护外罩，避免运行过程中异物卷入传动区域，同时方便日常维护时对传动带张紧度进行调整。设备整体外形紧凑，立式结构的设计让设备的水平方向占地尺寸远小于分体式破碎+干燥生产线，适合厂房空间有限的中小型生产场景使用，设备顶部设置检修口，可方便定期对筒体内的破碎构件、导流结构进行检查更换，侧向的出料接口可直接对接后续输送设备，实现处理后物料的密闭式输送，避免作业过程中产生粉尘外溢，符合工业生产的环保作业要求。在设计过程中充分考虑了设备运行的稳定性，将重量较大的驱动电机布置在机架下部位置，有效降低设备整体重心，减少运行时的振动幅度，筒体与机架之间设置减震缓冲垫，进一步阻隔振动向地面基础的传递，降低作业过程中的噪音影响。
