本田NSR125发动机缸体结构三维设计

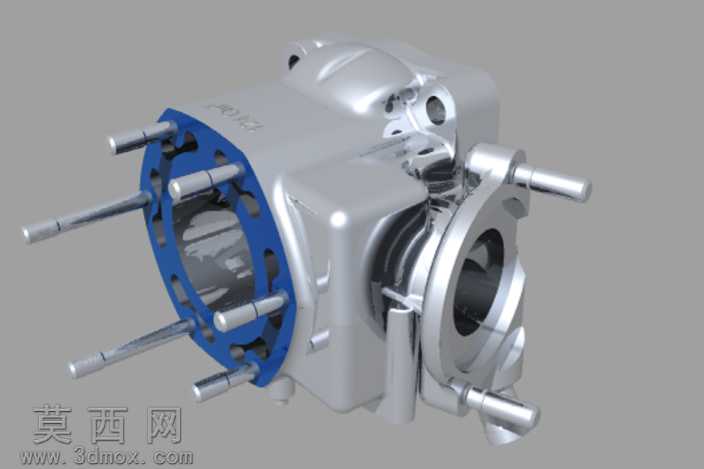

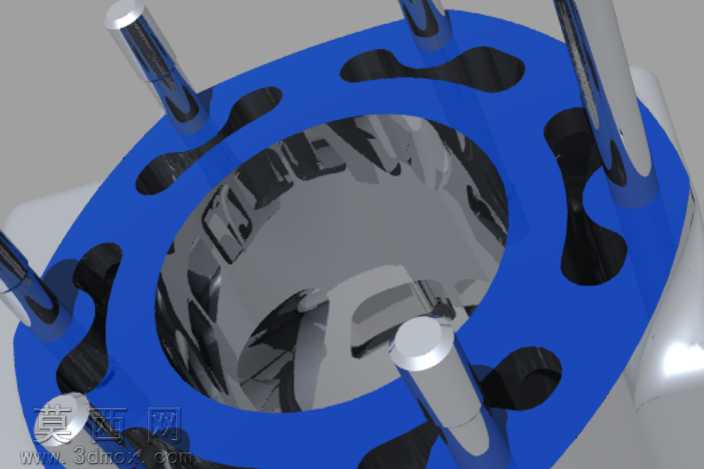

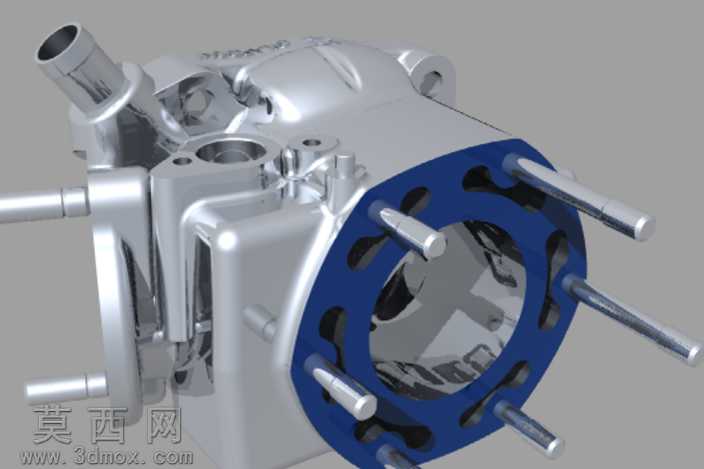

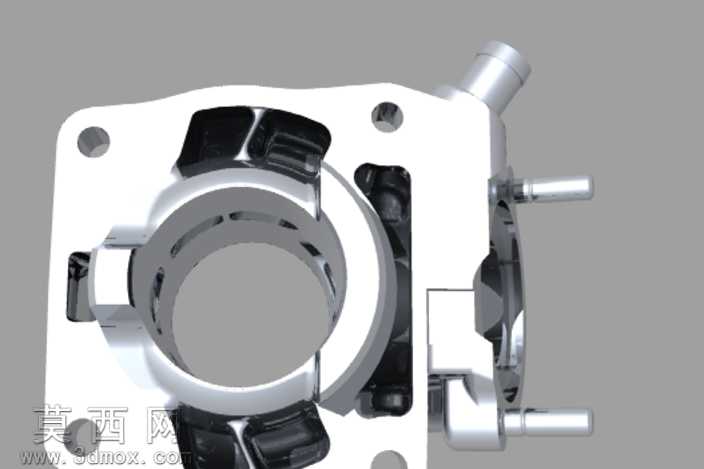

本作品针对本田NSR125车型的发动机缸体部件开展三维建模设计，建模过程中严格遵循原厂部件的尺寸比例与装配逻辑，完整还原了缸体的外部轮廓与内部腔体结构。建模阶段首先梳理缸体的功能分区，对散热鳍片、安装定位孔、油路通道、缸头连接端面等核心结构进行精准特征绘制，针对缸体表面的螺栓固定柱、管路接口等细节特征，采用参数化建模方式保证各特征的位置精度与尺寸公差，确保模型可直接用于后续的装配验证与结构分析。材质与渲染环节，针对缸体主体的金属铸造部分，赋予哑光铝合金材质，调整材质的粗糙度与金属度参数还原铸造金属的细腻磨砂质感，对缸体端面的密封垫片区域赋予深蓝色复合密封材质，通过材质色彩区分不同功能部件，同时对金属表面的机加工面做高光处理，还原真实机加工后的金属光泽，渲染阶段采用柔和的侧方打光，突出缸体表面的结构起伏与细节特征，避免光影过强掩盖结构细节。结构设计上完整还原了缸体的冷却通道布局、螺栓安装点位的分布逻辑，对缸体与缸头、曲轴箱连接的配合面做了精准的公差预留，同时还原了缸体表面的各类传感器安装位、管路连接口的结构形态，确保模型的结构完整性与工程实用性。设计过程中充分考虑二冲程发动机缸体的结构特性，对排气口、扫气口的内部腔体形态做了精准还原，保证内部流道的形态与原厂设计一致，可用于后续的流体仿真分析参考，整体模型结构严谨，细节丰富，既可以作为机械设计教学的参考案例，也可用于摩托车改装、维修领域的结构演示，还能作为相关产品逆向设计的基础参考模型，模型的各部件特征分层清晰，便于后续的编辑修改与二次开发。
