1937年别克直列八缸发动机摇臂轴结构模型

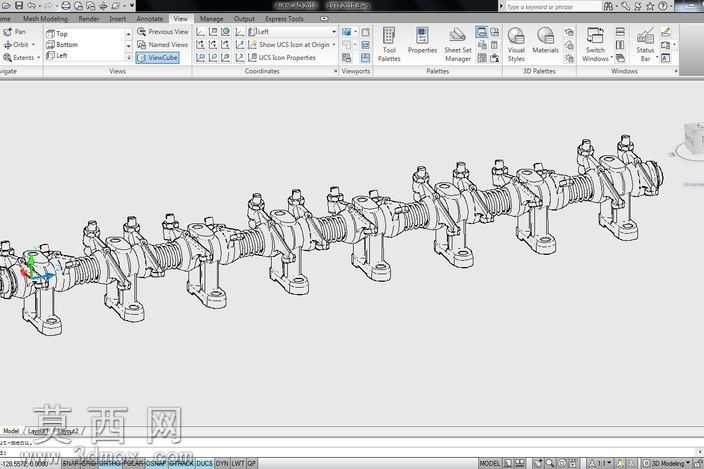

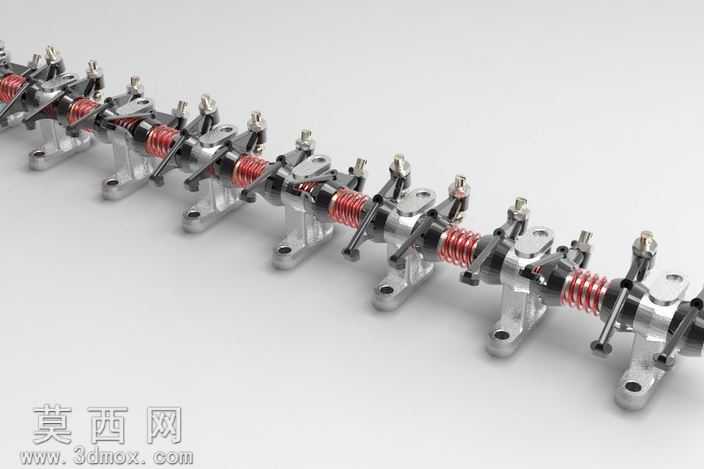

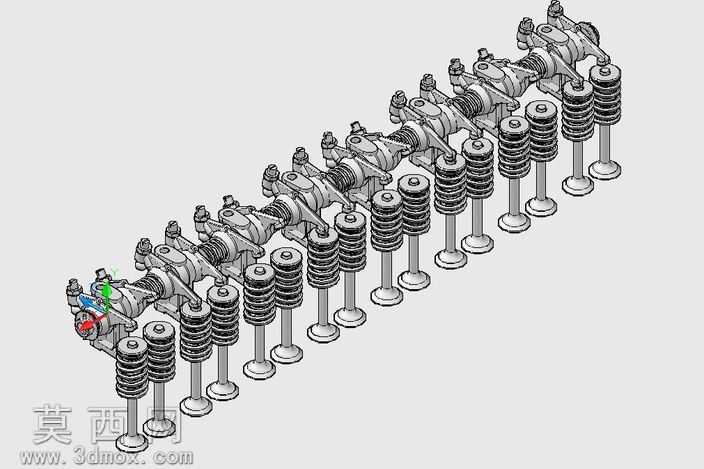

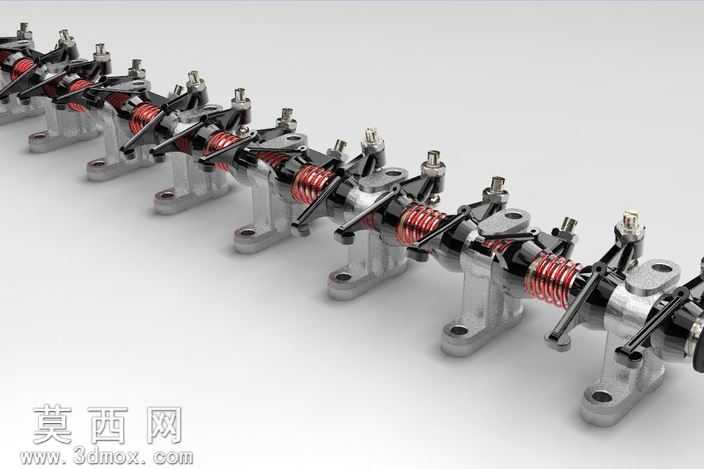

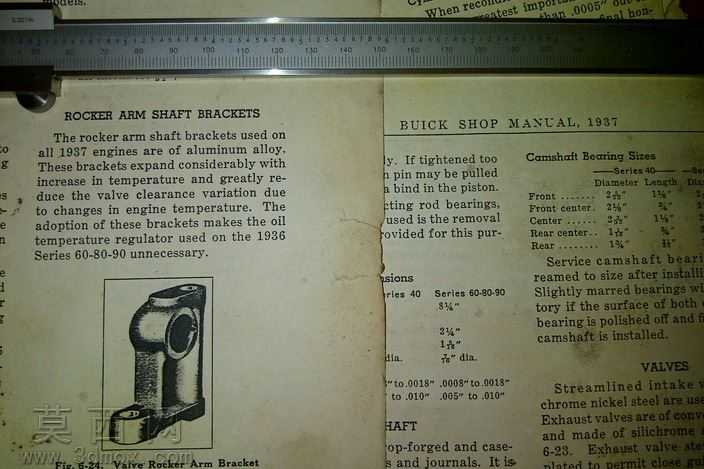

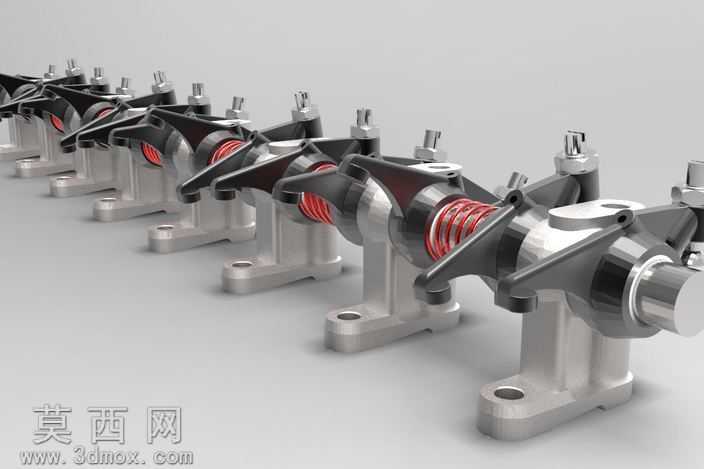

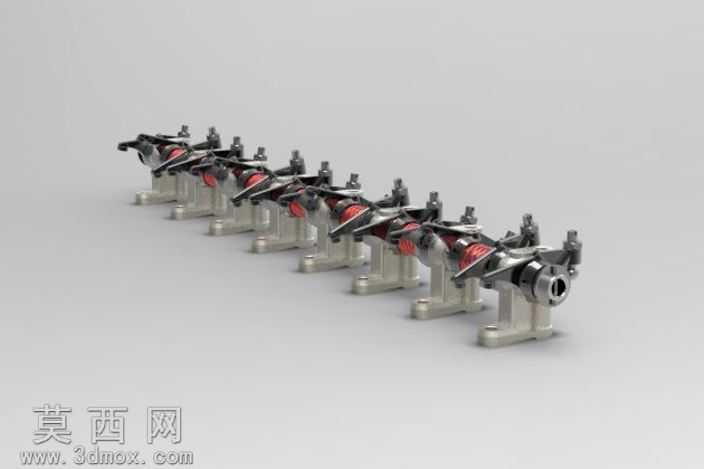

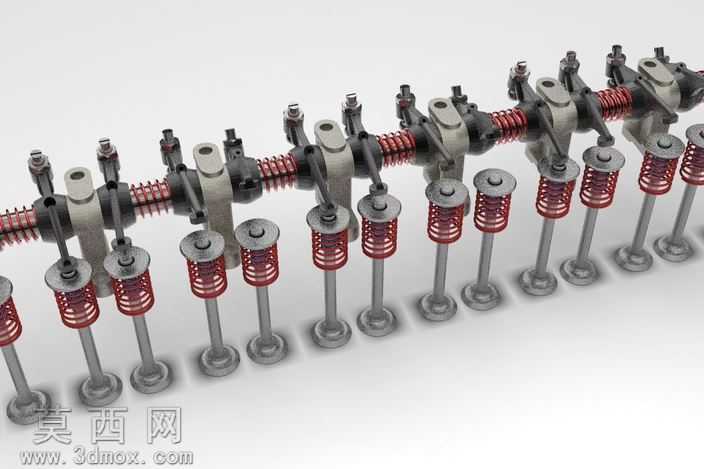

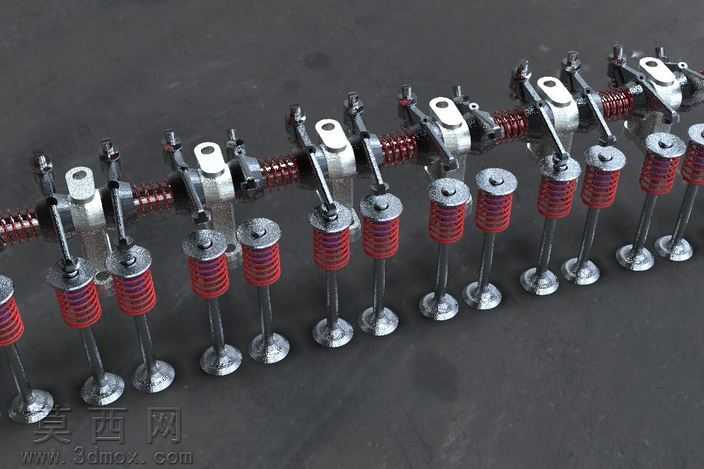

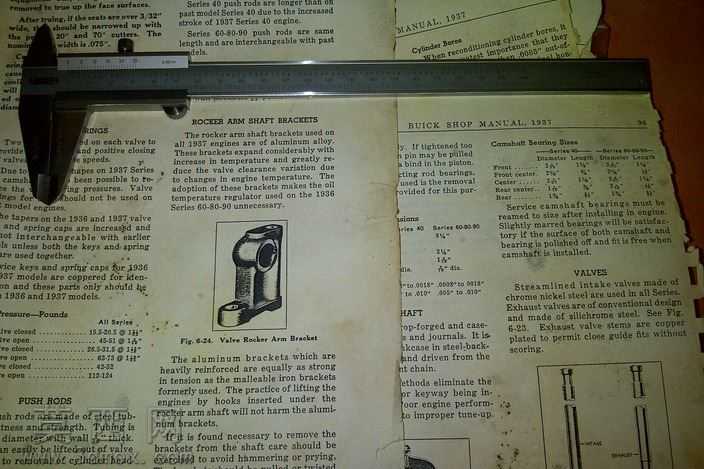

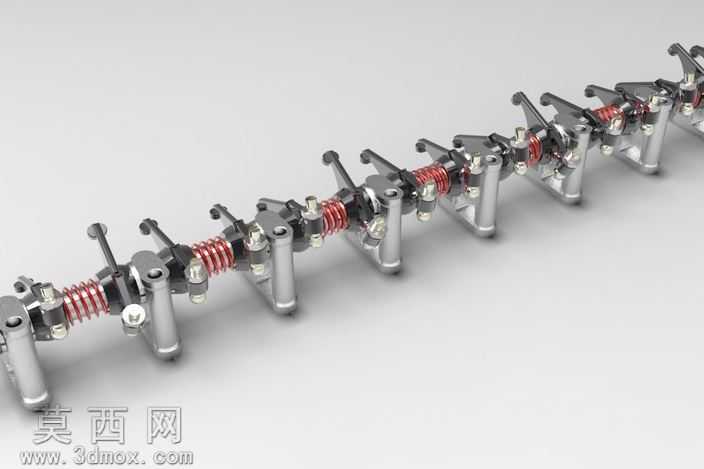

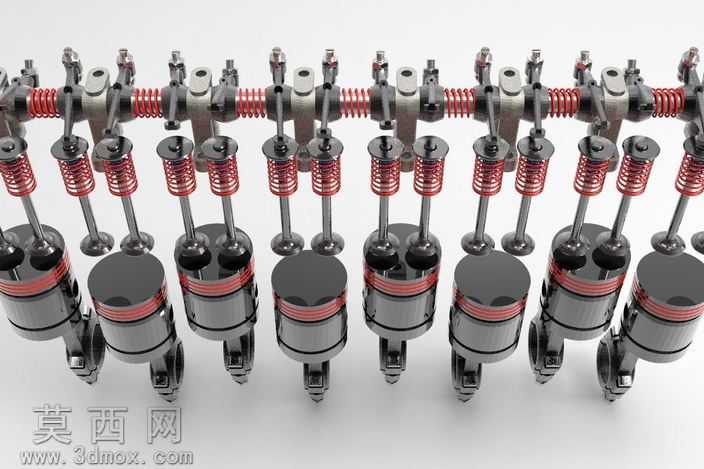

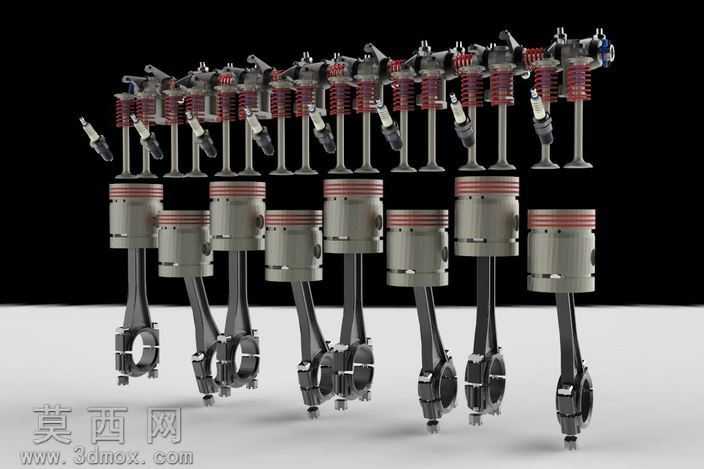

本模型还原1937年别克直列八缸发动机的摇臂轴总成结构，建模阶段以老式美式直列八缸发动机的配气机构实物参数为依据，先搭建整体装配基准轴，沿轴向等距排布八组独立的摇臂安装工位，精准复刻老式侧置气门发动机摇臂轴的长轴式布局特征。建模过程中对每一处结构做精细化处理：摇臂部分采用不等长杠杆结构建模，还原摇臂与气门杆、推杆接触端的不同弧面轮廓，接触位置做微小的圆角过渡处理，还原老式机加工件的工艺特征；复位弹簧采用螺旋扫描方式建模，严格匹配对应线径、螺距与有效圈数，弹簧两端做并圈磨平处理，贴合真实气门弹簧的装配形态；支座部分采用一体式铸造结构建模，还原铸铁底座的安装孔位、加强筋结构，底座与轴体的配合位置做公差适配的间隙设计，还原真实装配的配合关系。材质渲染阶段，对不同部件做差异化材质区分：铸铁支座采用哑光深灰铸铁材质，添加细微的铸造颗粒纹理与使用磨损痕迹，还原老发动机部件的岁月质感；摇臂主体采用钢材材质，表面做轻微的烤蓝处理质感，与气门、推杆接触的摩擦面做高亮金属抛光效果，区分加工面与非加工面的质感差异；复位弹簧采用暗红色弹簧钢材质，表面添加细微的氧化层纹理，还原老式弹簧的外观特征；轴体采用亮面镀铬钢材材质，添加细微的轴向打磨纹理，还原轴类零件的加工质感。整体装配严格遵循老式发动机配气机构的运动逻辑，各部件的连接位置、活动间隙均参考真实机械结构设计，既还原了1930年代美式汽车发动机的经典结构特征，也清晰展现了直列八缸发动机摇臂轴总成的机械运作原理，可用于老式发动机结构研究、汽车发展历史科普以及相关机械结构教学演示使用。
