回转式工业干燥筒体结构设计

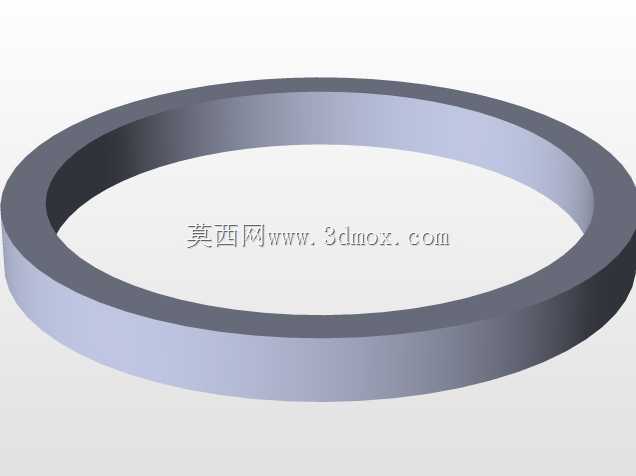

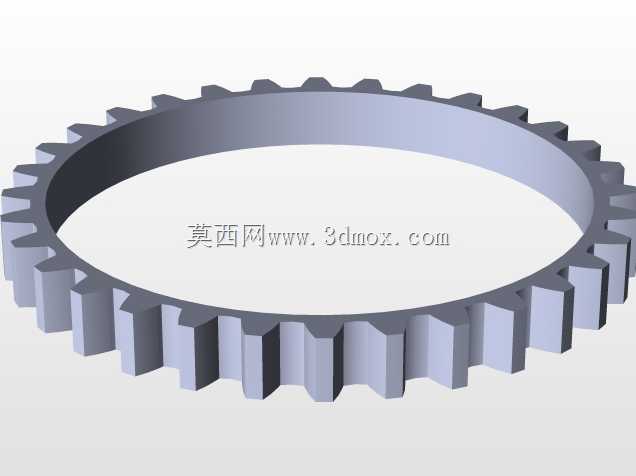

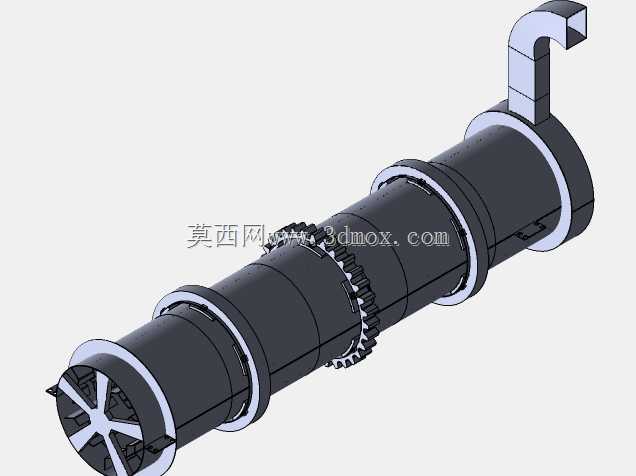

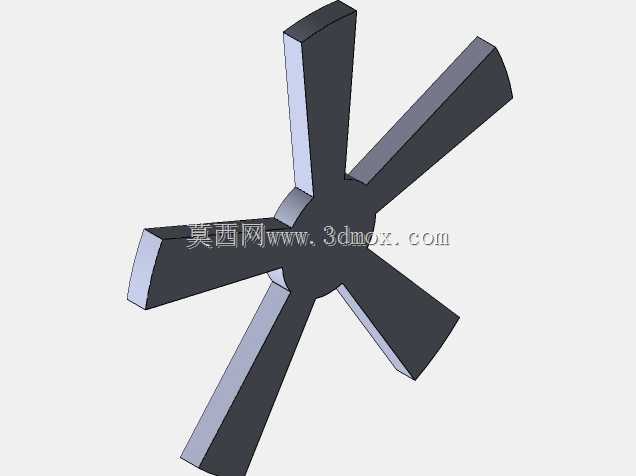

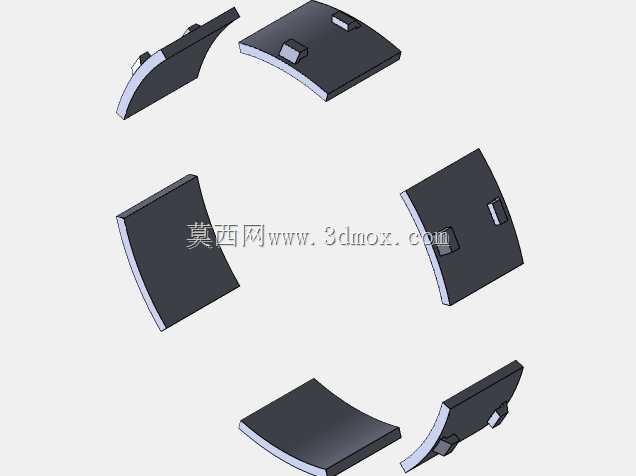

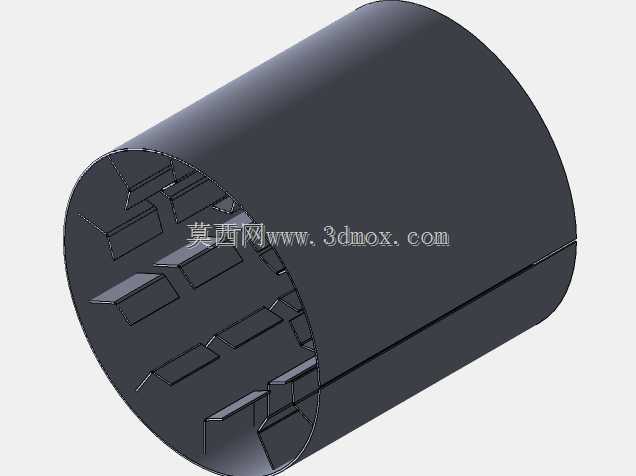

该回转干燥设备主要应用于工矿、建材、化工等行业的散状、颗粒状物料连续烘干作业场景，可对矿渣、黏土、煤泥、颗粒化工原料等具备一定流动性的湿物料进行连续脱水干燥处理，通过筒体回转过程中内部扬料板的翻动物料，配合通入的热介质实现物料与热流的充分接触，完成物料含水率的调控，满足下游工序对物料干湿度的加工要求。设备整体采用卧式长筒体布局，主体为分段式焊接筒体结构，筒体外圈设置多组滚圈支撑结构，与现场安装的托轮组配合实现筒体的平稳回转支撑，中部设置的大模数传动齿圈可与外部驱动小齿轮啮合，传递驱动扭矩带动筒体按照设定转速匀速回转，保证筒内物料的翻动节奏均匀稳定。筒体进料端设置星形导料结构，可将送入的湿物料顺畅导入筒体内部，避免进料口堵料、返料问题，进料端上方设置弯管形排气通道，可将干燥过程中产生的湿废汽顺畅导出设备，配合车间除尘系统完成废气收集处理；出料端设置挡料与导料结构，可将烘干完成的物料均匀导出至下游输送设备，避免物料在筒尾堆积。设计过程中充分考虑了设备的安装边界需求，整体筒体同轴度公差严格控制在合理范围内，保证滚圈、齿圈的安装基准统一，减少设备运行过程中的径向跳动，降低支撑托轮与传动部件的异常磨损；筒体外圈的滚圈、齿圈均采用分段装配式结构，便于后期运维过程中的部件更换，无需整体拆解筒体即可完成易损件的维护更换。筒体内部可根据不同物料的干燥需求配置不同角度的扬料板，保证物料在筒内截面的分布均匀性，让热流与物料充分接触，提升热交换效率，降低干燥过程的能耗；设备整体支撑点位的间距经过力学核算，可保证长筒体在满载物料运行时的挠度处于合理区间，避免筒体长期运行出现变形弯曲问题，保障设备长期连续运行的稳定性。
