工业级框架式振动筛分设备结构设计

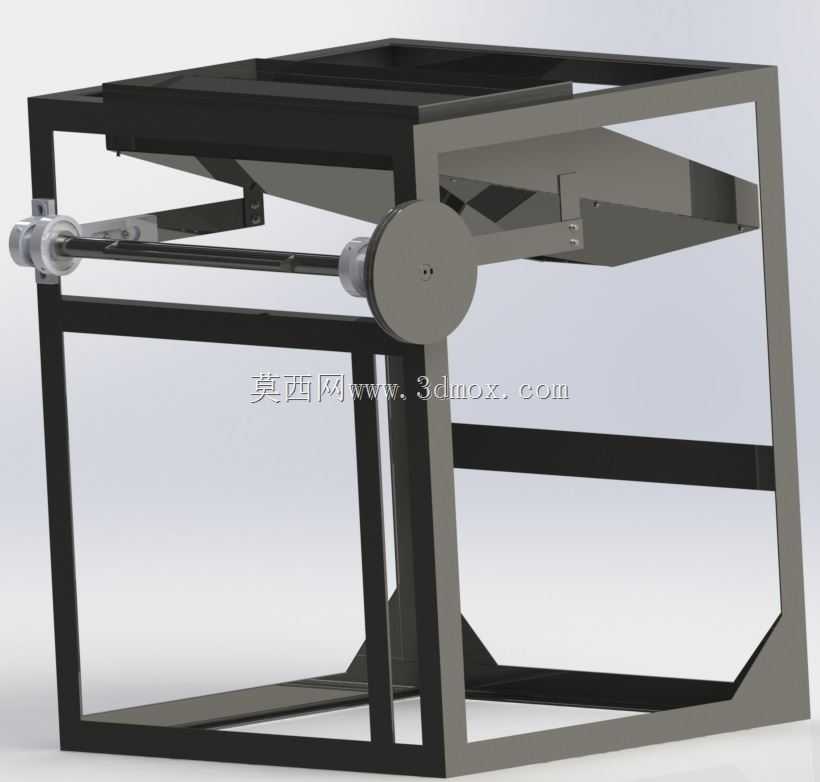

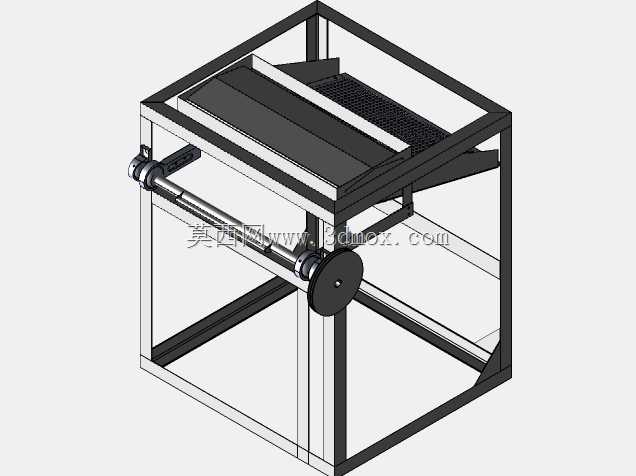

这款框架式振动筛分设备，主要面向粉体、颗粒类物料的分级分选作业场景，常见于食品加工、建材生产、矿石初筛、化工原料分选等生产环节，可完成不同粒径物料的快速分层筛选，剔除物料中的杂质，或是将混合物料按粒度区间分离为不同规格的成品，是散料处理生产线中衔接破碎、研磨、包装工序的核心配套设备。设备整体采用方管焊接成型的框架式承载结构，上下分层的开放式机架设计，既为内部筛箱提供了稳定的安装支撑，也预留了充足的维护操作空间，日常检修时无需拆解整体机架即可完成筛网更换、传动部件润滑等操作。设备核心的筛箱采用倾斜式布置，配合偏心轮传动机构实现水平与垂直方向的复合振动，能够让筛面上的物料保持均匀的跳跃前进状态，既避免了细粉物料堵网的问题，也能让物料充分接触筛网提升筛分精度，相比平面往复式筛分结构，该设计的处理效率更高，对潮湿易结块物料的适应性更强。传动侧的偏心轮组件做了动平衡校准设计，运转时可将设备整体振动幅度控制在合理区间，降低机架的共振疲劳损耗，同时两端的轴承座采用外置式安装，方便日常加注润滑脂，也能避免筛分过程中粉尘进入轴承造成磨损。设备的安装边界适配常规工业厂房的生产线布局，底部框架预留了地脚螺栓固定孔位，可直接固定在混凝土基础或是配套的减震底座上，进料端可对接上游料仓、输送机的出料口，筛下与筛上出料端可分别衔接不同的输送管路，无需额外做复杂的结构改造即可接入现有生产线。设计过程中充分考虑了不同筛分场景的适配性，机架的横梁位置预留了筛网固定的调节余量，可根据待筛分物料的粒径更换不同目数的筛网，也可通过调整偏心轮的配重块位置，改变振动幅度与频率，适配从轻质食品粉料到重质矿石颗粒的不同筛分需求，整体结构没有冗余的复杂构件，加工制造难度低，后期运维成本低廉，适合中小规模生产场景的散料分选作业使用。
