工业级小型振动筛分设备结构设计

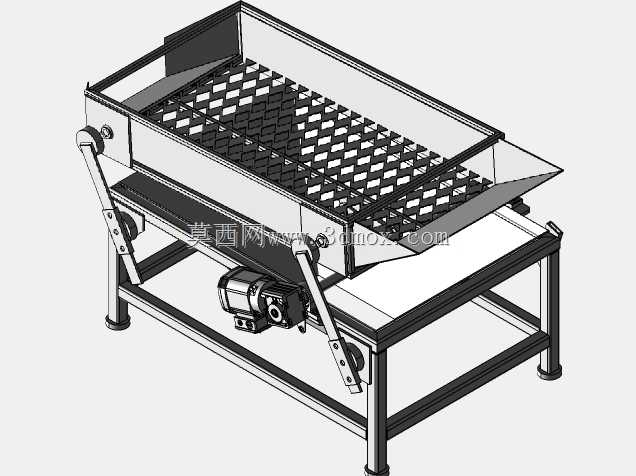

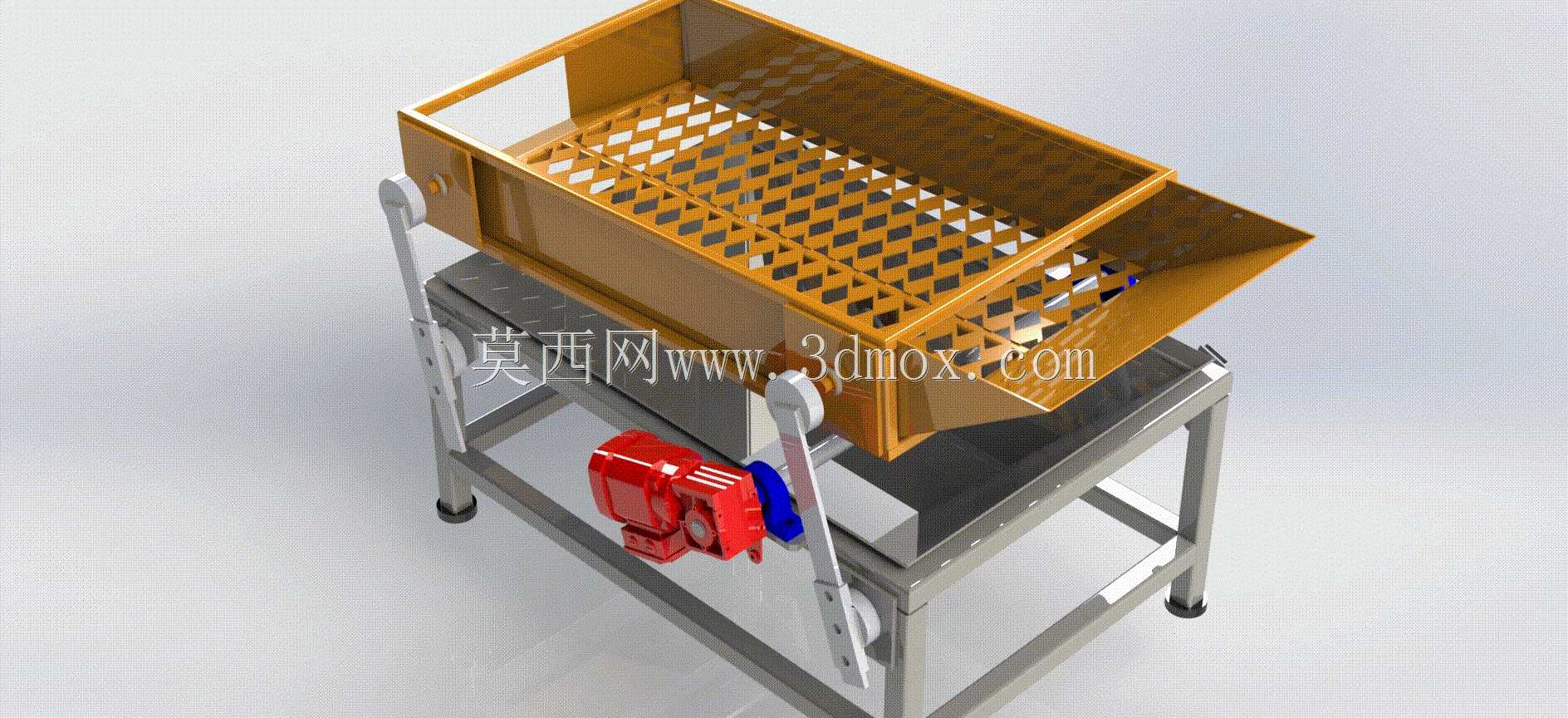

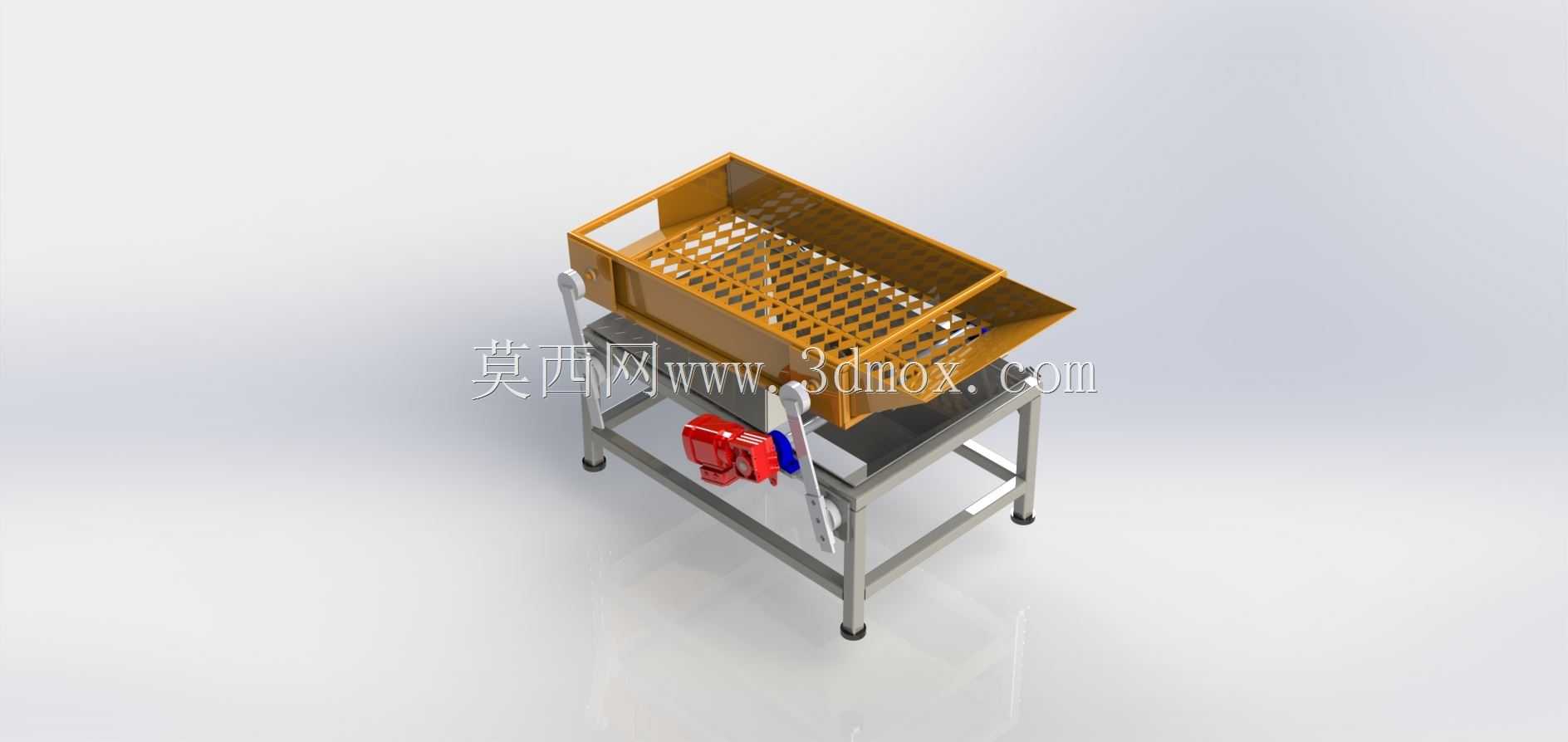

这款小型振动筛分设备主要面向小批量物料分级处理场景，常见于食品加工、精细化工、农副产品初加工、小型建材加工等生产环节，可对颗粒状、小块状的散料进行粒径分级，也可完成散料的除杂作业，将混在原料中的大尺寸异物、结块物料筛除，保障后续加工工序的原料粒径一致性。设备整体采用落地式安装结构，底部为方管焊接成型的框架式机架，四根支撑腿底部配置可调式防滑脚杯，可适应不平整的安装地面，调整脚杯高度即可让设备整体保持水平状态，避免运行过程中出现物料偏流、设备移位的问题。机架上方通过减震支撑组件连接筛箱主体，减震组件可有效阻隔振动电机运行时产生的激振力向机架传递，降低设备运行时的地面震动与工作噪音，减少振动能量的无效损耗。筛箱采用敞口式进料设计，进料端设置加宽的导料斜板，可方便人工或配套上料设备将待筛物料导入筛面，筛箱内部安装冲孔板式筛网，筛孔按照目标筛分粒径均匀排布，筛网采用快压式固定结构，无需专用工具即可快速拆卸更换，适配不同粒径的筛分需求。筛箱的出料端设置分向导料槽，可将筛上物与筛下物分别导向不同的出料方向，方便配套不同的收料容器或后续输送设备。设备的激振源采用侧装式振动电机，安装位置经过动平衡校核，开机后可带动筛箱产生定向高频振动，让筛面上的物料保持均匀跳跃向前的运动状态，避免物料堆积堵孔，同时保证不同粒径的物料充分透筛。整机外形紧凑，占地面积不足1平方米，无需复杂的地基固定，放置在平整的硬质地面即可投入使用，安装边界要求低，适合小型加工车间、实验室小试、作坊式生产等空间有限的场景使用。设备的操作侧设置有可调节的挡料组件，可根据物料的流动特性调整挡料高度，避免物料在振动过程中从筛箱侧边溅出，减少物料浪费与现场清理工作量。筛箱整体采用折弯焊接成型，边角处做圆弧过渡处理，无清洁死角，对于食品、医药类物料的筛分场景，也可快速完成设备清洁，避免物料残留交叉污染。
