红色自行车花鼓轴组件结构设计

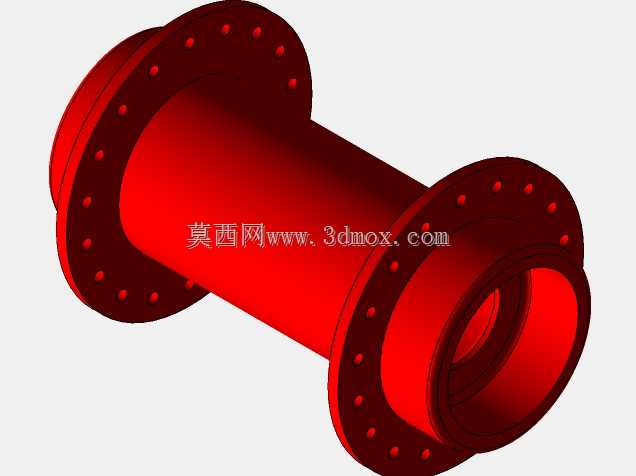

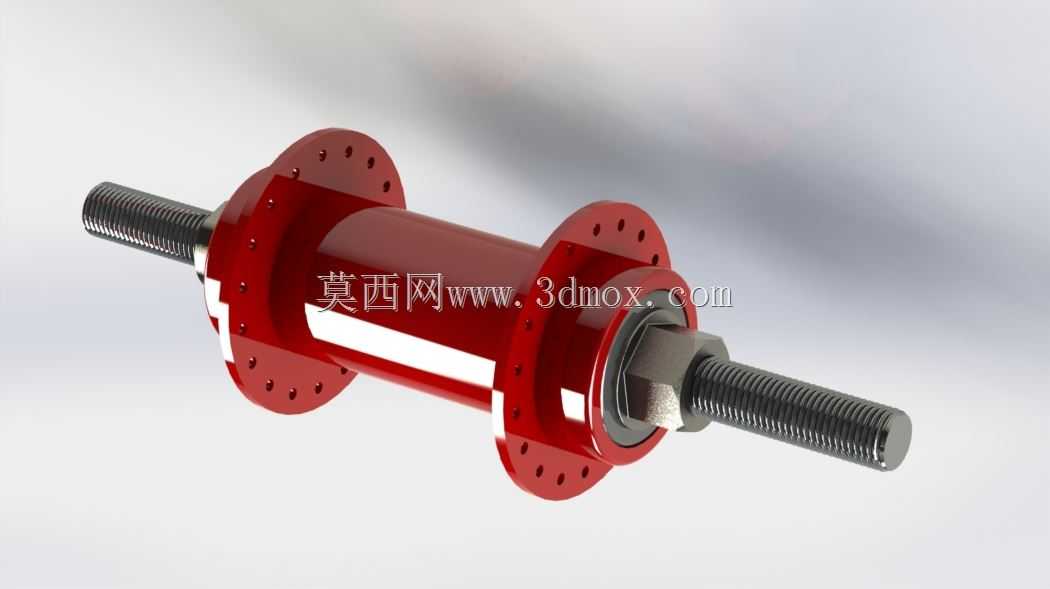

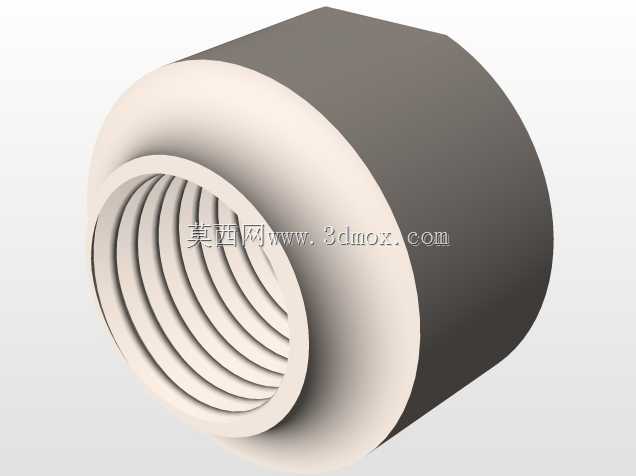

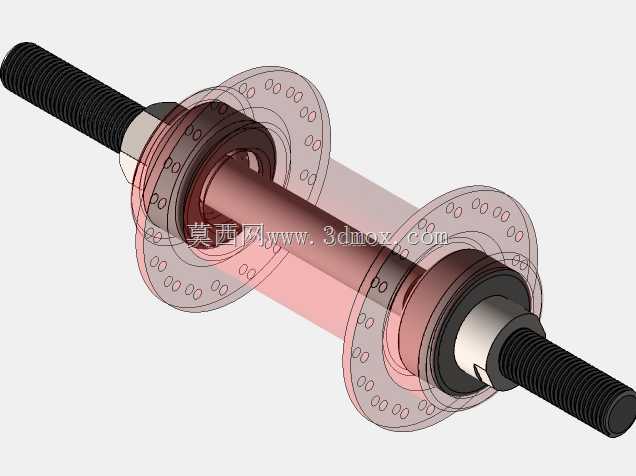

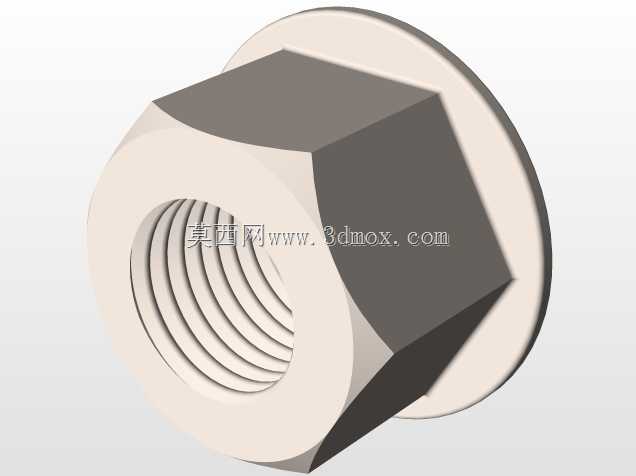

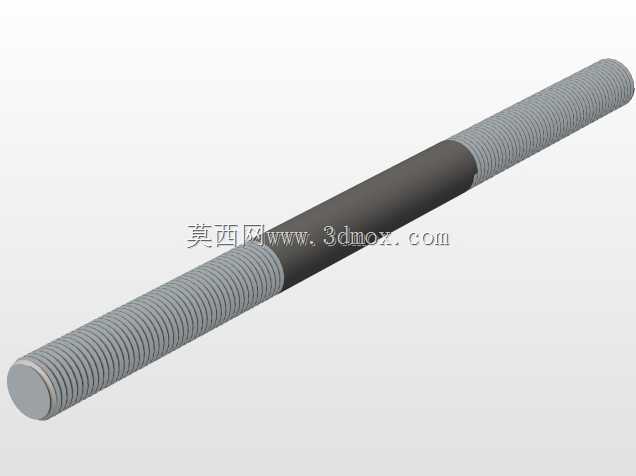

本次呈现的是自行车轮组核心连接部件——花鼓轴组件的三维结构设计，该部件作为自行车轮组的核心承载与传动枢纽，广泛应用于民用通勤自行车、山地运动自行车、公路竞速自行车等各类两轮骑行载具的轮组装配环节，是衔接轮圈辐条、车架前叉与传动系统的关键机械构件。在实际骑行场景中，该部件承担着承载骑行者与车体全部重量、传递踩踏驱动力矩、保障轮组顺畅旋转的核心作用，其结构合理性直接决定骑行过程的顺滑度、承载强度与长期使用可靠性。从功能特性来看，该花鼓组件采用双侧法兰盘结构设计，两侧法兰盘上均匀分布的辐条安装孔可适配不同编法的辐条装配需求，无论是交叉编法还是径向编法都能实现稳固的辐条拉力固定，保障轮组的整体刚性与形位精度；中部贯穿的实心轴杆搭配两端的螺纹锁紧结构，可通过配套螺母实现与车架前叉/后叉叉脚的精准锁紧固定，轴体与花鼓壳体之间预留的轴承安装位可装入标准滚动轴承，将花鼓壳体与固定轴杆之间的滑动摩擦转化为滚动摩擦，大幅降低骑行过程中的转动阻力，提升传动效率。从设计思路层面，该结构优先保障承载强度与装配兼容性，花鼓主体壳体采用等径筒身加双侧加宽法兰的构型，既能够为内部轴承提供足够的安装空间，又能通过加宽的法兰盘提升辐条固定点的力臂长度，分散辐条拉力对花鼓本体的局部应力，避免长期受力出现法兰开裂、孔位变形等失效问题；两端轴杆采用等直径外螺纹设计，螺纹规格适配主流自行车架的叉脚安装尺寸，无需额外改装即可实现通用替换，轴杆端部的六角锁紧位可配合标准扳手实现精准锁紧，避免骑行过程中出现轴杆松动的安全隐患。在外形尺寸与安装边界上，该花鼓的法兰盘外径、筒身长度、轴杆总伸出长度均符合常规民用及运动自行车的轮组安装标准，法兰盘上的辐条孔位间距、孔径尺寸适配主流规格的自行车辐条条帽，安装后整体轮组的开档尺寸与常规自行车架的前叉/后叉开档尺寸完全匹配，不会出现安装干涉、间隙过大等装配问题；轴杆两端的螺纹长度预留了足够的锁紧调节余量，可适配不同厚度的叉脚安装面，同时预留了防尘盖、锁紧垫片的安装空间，能够在户外骑行场景下阻挡泥水、灰尘进入轴承内部，延长部件的整体使用寿命。
