立式锅炉配套双缸往复式蒸汽机结构

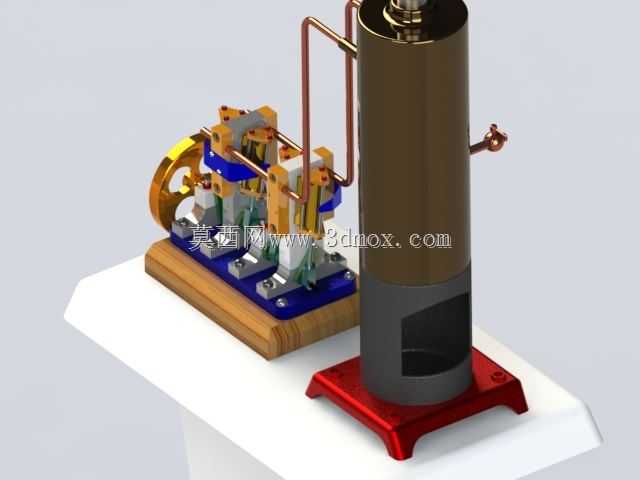

这套蒸汽机结构主要适配小型立式蒸汽锅炉的动力输出场景，常见于教学演示装置、小型复古动力展品、低压蒸汽实验平台的配套动力单元，可将锅炉产出的低压饱和蒸汽热能转化为旋转机械能，为配套的小型发电机、水泵、传动演示机构提供稳定的动力输出。整套装置采用双缸并列往复式结构设计，相比单缸蒸汽机动力输出更平顺，曲轴转动的死点问题被双缸错相位配气结构完全消除，运行时的扭矩波动更小，无需额外加装大质量飞轮即可维持稳定运转，仅保留了小直径的传动飞轮用于输出端的转速稳定与动力外接。设计阶段优先考虑了结构的直观展示性与装配合理性，所有管路走向均沿缸体外侧排布，既避免了管路与运动部件的干涉，也能清晰展示蒸汽从锅炉主输出口经分配管路进入两个气缸的完整路径，配气阀采用外置滑阀结构，与活塞连杆组形成固定的相位匹配关系，可精准控制蒸汽的进排气时序，保证两个气缸交替做功推动活塞往复运动。整套装置的安装底座采用分层设计，底部为平整的白色安装平台，蒸汽机主体固定在实木质感的机座上，立式锅炉通过红色铸造式脚座直接固定在安装平台表面，锅炉与蒸汽机主体的安装间距经过精准核算，铜质输气管路的弯曲半径完全符合管路加工的工艺要求，既不会出现过度弯折导致的气阻问题，也不会因管路过长造成不必要的蒸汽热量损耗。锅炉侧面设置了独立的蒸汽控制阀，可实时调整输入蒸汽机的蒸汽流量，以此控制整机的输出转速与功率，气缸外部的铜质导向套既承担了活塞连杆的运动导向作用，也可通过金属导热性快速散发缸内做功产生的余热，避免长时间运行导致的缸体温度过高。曲轴与连杆的连接部位采用了分体式轴承座结构，装配维护时无需完全拆解整机即可单独更换磨损的轴瓦部件，飞轮端预留了标准的轴伸接口，可直接连接带轮、联轴器等传动部件，适配不同的负载对接需求。整套结构的运动关系完全还原真实蒸汽机的工作逻辑，所有运动部件的行程、配气相位、传动比都经过运动仿真验证，运行过程中无部件干涉、无运动死点，可完整展示从蒸汽热能到旋转机械能的全部转换过程，既可以作为机械原理教学的具象演示载体，也可作为小型蒸汽动力装置的结构设计参考，其安装边界规整，外接接口统一，可直接集成到各类需要蒸汽动力演示的实验装置或展品中。
