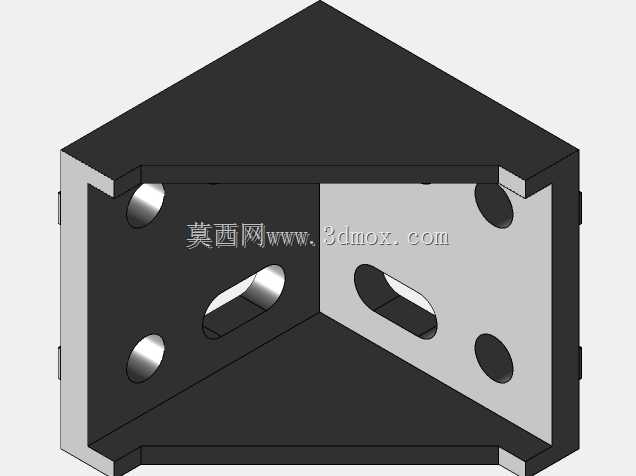

6060铝型材配套直角连接托架结构

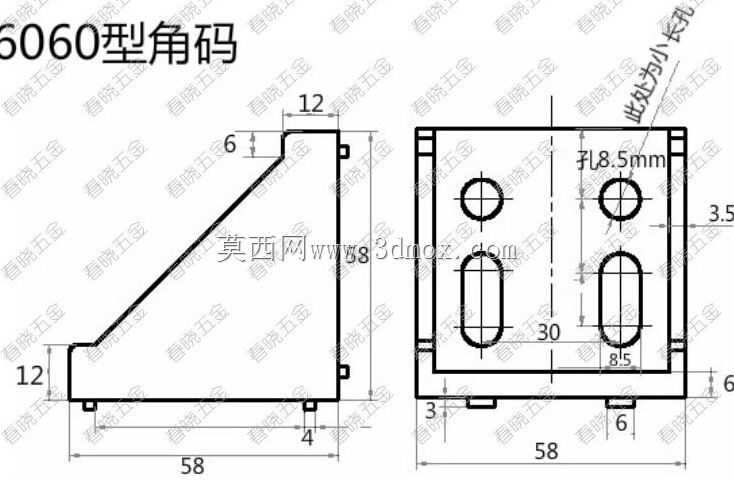

这款直角连接托架主要应用于工业铝型材框架的搭建场景，常见于小型数控设备机架、自动化设备护罩框架、工业工作台架体、物料存放货架等采用欧标6060系列T槽铝型材搭建的结构中，核心作用是实现两根垂直排布的60毫米宽度T槽铝型材的直角刚性连接，替代传统的焊接连接方式，让框架搭建具备可拆装、可调整、无焊接变形的优势，适配车间内快速搭建定制化设备机架、临时工装架体的需求。从实际用途来看，该托架属于铝型材框架搭建的核心连接配件，安装时嵌入铝型材的T型槽内，通过配套的T型螺栓与螺母完成锁紧，不需要对铝型材进行打孔、焊接等二次加工，能够有效降低框架搭建的加工成本，同时连接完成后具备足够的结构强度，可承受常规设备架体的静载荷与轻度动载荷，满足小型数控铣床、桌面级加工设备、检测工装台的架体刚性要求。从功能特性来看，托架采用直角L型结构，两个连接面分别贴合两根垂直铝型材的槽口面，连接面上设置有圆形安装孔与长条形调节孔，圆形孔用于标准位置的快速定位锁紧，长条形调节孔可适配安装时的位置公差，允许在一定范围内调整托架的安装位置，降低铝型材下料尺寸误差带来的装配难度；托架的边角做了适配铝型材槽口的卡位结构，安装后可卡入铝型材的T槽边缘，避免锁紧时托架发生移位，提升连接的稳定性。在设计思路上，这款托架针对铝型材框架搭建的实际痛点做了优化，考虑到常规DIY搭建与小型设备机架搭建时，很多使用者没有精密的铝型材加工条件，因此特意简化了非必要的定位凸台等精密结构，对孔位到支架边缘的距离、卡槽到支架边缘的距离做了通用化近似处理，让托架可以沿T型槽的任意位置完成固定，不需要严格对齐预设的安装点位，大幅降低了装配门槛；同时省略了支架外表面的凹凸纹理等非功能性结构，在不影响连接强度的前提下简化了结构形态，降低了加工制造的难度，不过需要注意的是，简化后的结构省略了部分实物的配重凸台，在做框架整体重量仿真时，需要根据实际选用的托架材质重新核算重量参数，避免仿真结果出现偏差。从安装边界来看，这款托架仅适配槽宽符合欧标标准的60毫米宽度T槽铝型材，两个连接面的尺寸刚好覆盖60型材的单条槽位安装区域，安装时不会超出铝型材的外边缘，保证框架外表面的平整性，不会干涉后续安装在型材上的门板、封板、设备面板等配件；连接孔的孔径适配常规的M6或M8铝型材专用T型螺栓，长条形调节孔的调节行程可覆盖±3毫米的安装位置误差，能够抵消铝型材下料、锯切时产生的长度误差与角度误差，让框架装配更加顺畅。
