龙门式数控雕刻铣削加工设备结构设计

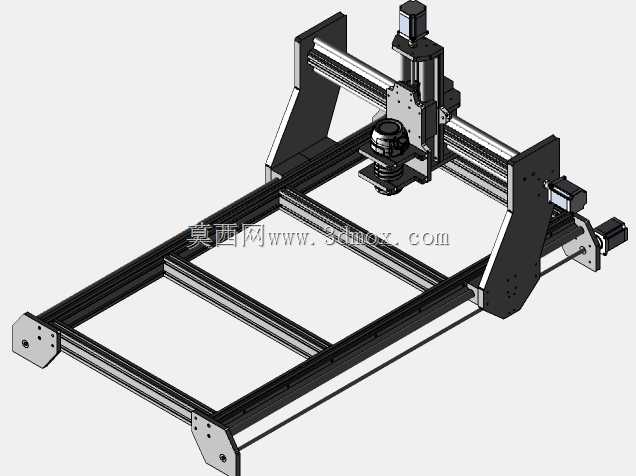

该设备属于轻型龙门移动式数控加工装备，主要面向小型加工工坊、个人DIY加工场景、教学实训场景使用，可适配软金属、亚克力、密度板、PCB板材、实木坯料等多种材质的平面雕刻、轮廓铣削、钻孔开槽、浮雕加工等作业，能够替代人工完成高精度的重复切削加工动作，在广告标识制作、小型工艺礼品加工、电子样板制作、小型五金零件小批量打样场景中具备极高的适配性，可有效降低小型加工作业的人力投入，提升加工精度的一致性。设备整体采用龙门跨坐式布局，加工台面为开放式框架结构，可适配不同幅面的待加工坯料装夹，机架主体采用标准工业铝型材拼接搭建，兼顾结构刚性与组装调试的便捷性，横向传动导轨沿机架两侧长边布置，龙门横梁可沿Y轴方向做平稳的直线往复运动，X轴传动组件集成在龙门横梁上，搭载加工执行端的滑座可沿横梁做横向移动，Z轴托架采用全新优化的轻量化结构设计，大幅降低Z轴移动部件的整体重量，有效减少Z轴升降过程中的惯量负载，提升Z轴进给的响应速度与运动稳定性，降低驱动电机的负载损耗。驱动部分采用标准规格步进电机作为各轴的动力输出单元，搭配同步带或丝杠传动结构实现各轴的精准位移控制，传动过程平稳，定位精度可满足常规轻型铣削雕刻作业的精度要求，加工执行端可适配不同功率的电主轴组件，能够根据加工材质的硬度、切削量需求更换对应加工刀具，完成不同工艺的加工作业。设备的安装边界预留了充足的装夹操作空间，机架底部预留了标准的安装固定孔位，可直接固定在工作台面或配套机架上使用，各轴的行程限位位置均预留了传感器安装位，可根据实际加工需求调整各轴的有效行程范围，适配不同幅面的加工需求，整体结构模块化程度高，各组件拆分便捷，便于后期的维护保养与部件升级更换，传动部件均预留了润滑维护的操作空间，可定期对导轨、传动部件进行保养维护，延长设备的整体使用寿命。设备的走线布局沿型材内腔与机架侧边布置，避免加工过程中切屑、切削液对线路造成损伤，整体结构无冗余设计，在保证结构刚性满足轻型切削需求的前提下，尽可能压缩整体设备的占地面积，适配小型加工场地的空间使用需求。
