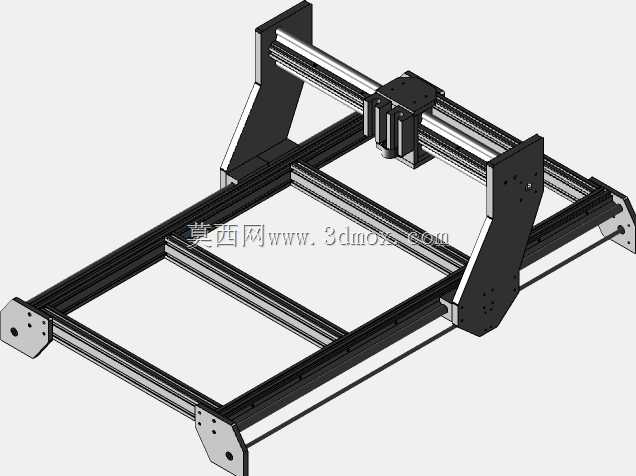

线轨传动式XY双轴运动机架结构

该XY双轴运动机架是桌面级数控加工、轻型物料移送类设备的核心承载运动结构，可广泛适配桌面型数控雕刻、轻型点胶作业、平面轨迹检测移送、小型工件激光标刻等多类轻工业加工场景，作为设备的核心运动基底承担双方向精准位移的承载与导向功能，能够为搭载在运动滑台上的作业执行端提供稳定的平面运动支撑。从实际用途来看，该机架独立完成X、Y两个水平正交方向的直线运动输出，搭配对应Z轴作业模组即可组成完整的三轴运动设备，可满足小尺寸幅面内的平面轨迹运动需求，适配小批量非标加工、实验室试样加工、个人DIY创作等多种场景的使用要求，整体结构兼顾刚性与轻量化，无需额外搭建重型承重基座即可放置在常规工作台面使用。在功能特性上，该机架采用双直线导轨搭配传动丝杠的组合结构，X轴方向采用跨距布置的双导轨设计，能够有效抵消滑台运动过程中的侧向倾覆力矩，避免单侧受力带来的运动卡顿、精度偏移问题；Y轴方向采用侧装立式支撑结构，将传动组件与导向组件整合在两侧支撑臂上，大幅压缩了机架整体的纵向占用空间，同时支撑脚位置做了加厚连接设计，能够将运动过程中的振动均匀传导至底部框架，降低整机运行时的共振幅度。从设计思路来看，该结构对原有同类型机架的X轴结构做了针对性优化，重新调整了X轴导轨的安装基准面，增加了支撑脚的连接固定点位，将丝杠安装座与框架连接位置做了加强筋延伸设计，解决了原有结构高速运动时X轴刚性不足、支撑脚易松动的问题；整体框架采用标准工业铝型材拼接搭建，所有连接点位均采用标准化安装孔位设计，无需定制特殊加工件即可完成组装，后期维护更换配件的成本更低，同时铝型材本身的截面惯性矩能够满足轻型运动场景的刚性要求，在控制整体重量的前提下保证运动过程中的结构稳定性。在外形尺寸与安装边界上，该机架整体为矩形框架结构，底部框架的外轮廓尺寸适配常规桌面放置需求，两侧Y轴支撑臂的高度预留了Z轴模组的安装空间，X轴滑台的安装面预留了通用规格的螺孔阵列，可适配不同规格的作业头安装座；底部框架的四周预留了设备脚轮或者调平地脚的安装孔位，可根据实际使用场景选择固定放置或者移动布置的安装方式，框架内侧预留了走线槽的布置空间，可将传动电机的线缆、作业端的管线整合在框架内部，避免运动过程中管线拖拽剐蹭影响运行稳定性。
