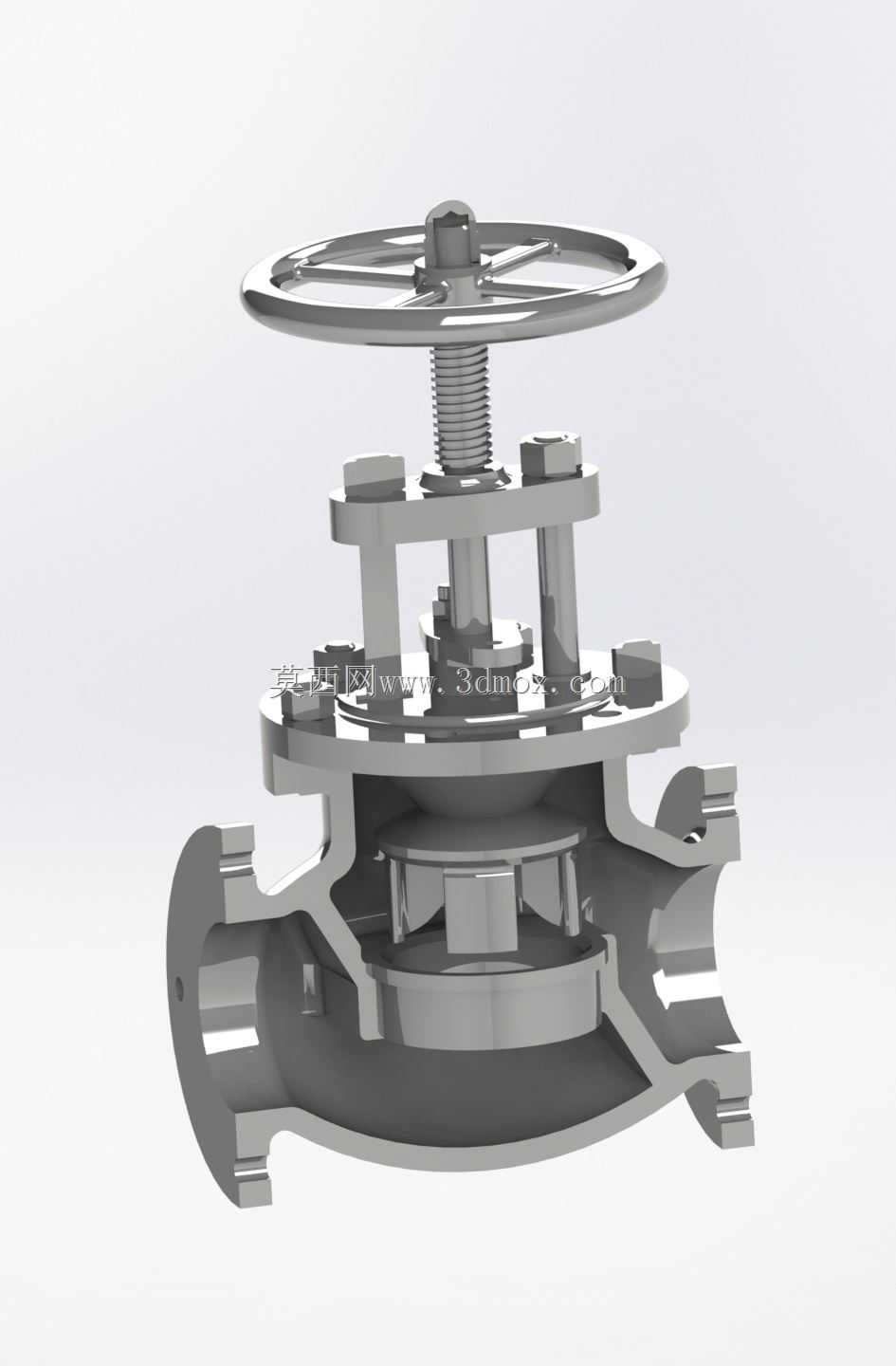

法兰连接手动截止阀内部结构展示

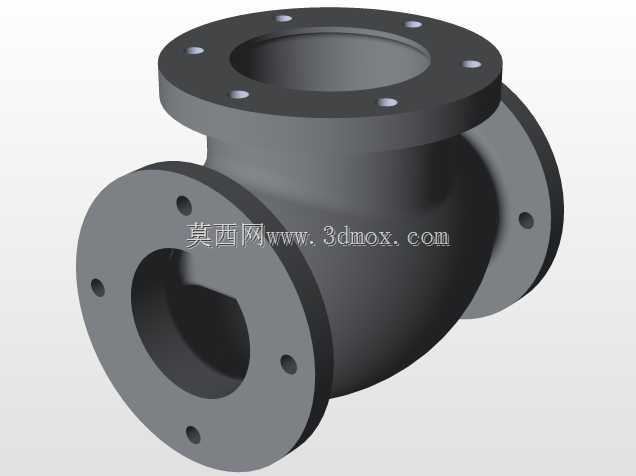

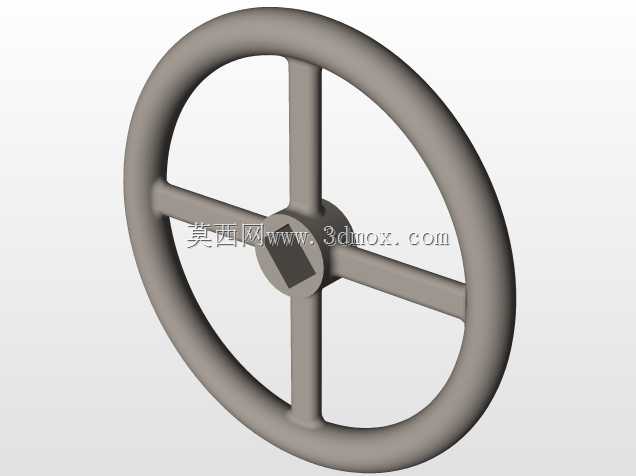

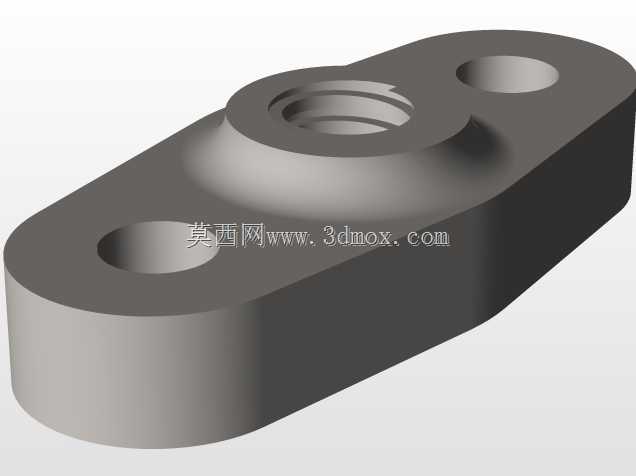

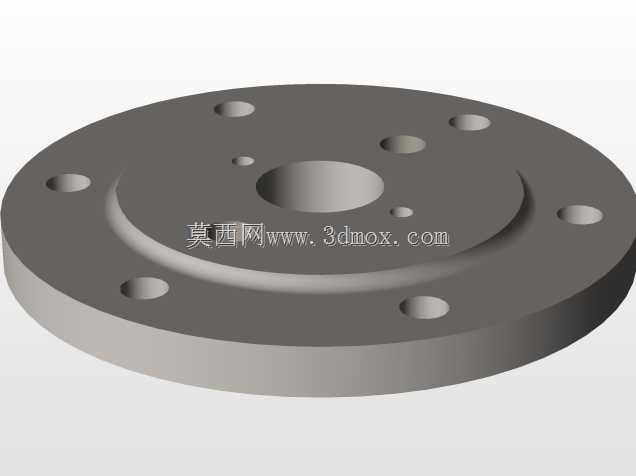

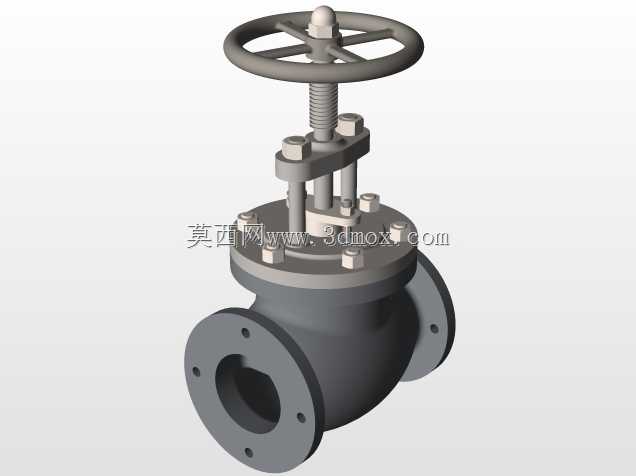

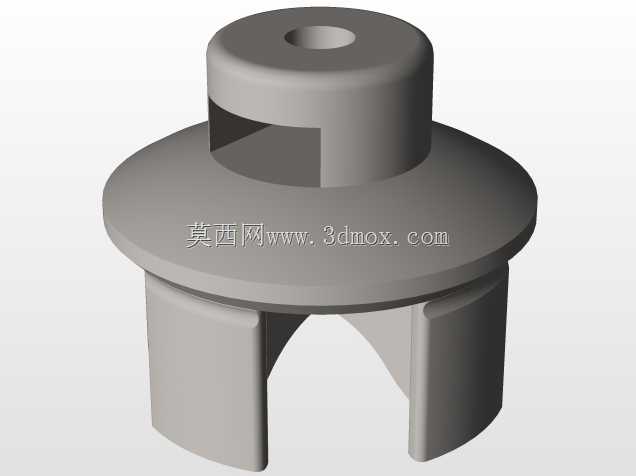

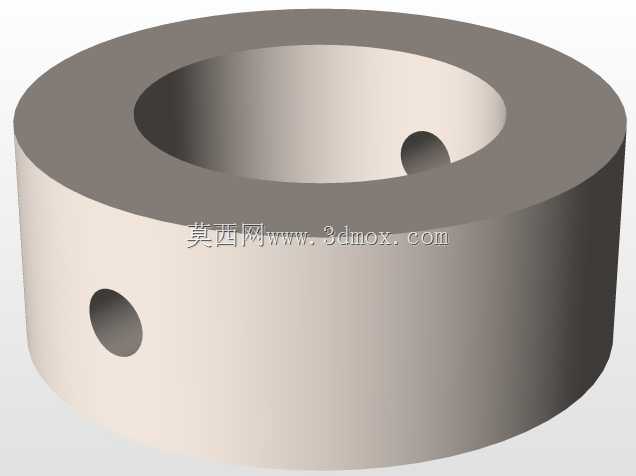

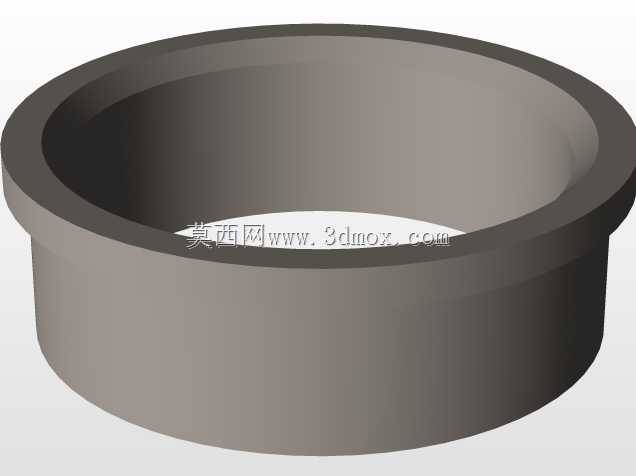

这款手动法兰截止阀主要应用于石油化工、市政给排水、暖通空调、火力发电等行业的中低压流体输送管路中，承担管路介质截断、流量调节的核心功能，适配清水、油品、低压蒸汽、弱腐蚀性流体等多种常见工业介质，可在常温至中温工况下稳定运行，是管路系统中用量较大的基础控制部件。该阀门采用手轮驱动的明杆结构设计，操作时手轮带动阀杆旋转，通过阀杆与阀盖螺母的螺纹配合实现阀瓣的垂直升降，以此改变阀瓣与阀座密封面之间的通流间隙，既可以实现管路的完全通断，也可通过调整开度对管路流量进行线性调节，相比闸阀具备更优秀的流量调节性能，密封面启闭过程中无相对滑动摩擦，密封面磨损速率更低，使用寿命更长。设计过程中优先考虑了操作可靠性与维护便捷性，阀体采用流线型直流道结构，有效降低介质流经阀体时的局部阻力，减少管路系统的压损与能耗；中法兰采用螺栓压紧垫片的密封结构，可在不拆卸阀体两端管路连接的情况下，快速拆解阀盖组件更换密封填料、检修阀瓣与阀座密封面，大幅降低现场运维的工作量与停机时间；手轮采用轮辐式结构，操作时受力均匀，即使在较高工作压力下也可通过较小的操作力矩实现阀门启闭，无需额外加装助力装置。外形与安装边界方面，该阀门为直通式法兰连接结构，两端法兰的密封面、螺栓孔中心距、法兰厚度均匹配对应公称通径与压力等级的通用管路法兰标准，安装时无需额外加工过渡连接件，可直接与同规格管路法兰对接固定；阀门整体高度适配常规工业管路的安装空间要求，手轮外缘到阀杆中心的操作半径预留了足够的手动操作空间，安装后无需额外预留过大的侧向操作空间，手轮顶部预留了开关位置标识区域，可直观判断阀门的当前开度状态，方便现场运维人员快速识别阀门工作状态。阀瓣与阀座采用锥面配合密封结构，关闭时阀瓣沿阀杆轴线垂直压合在阀座密封面上，密封比压分布均匀，低压工况下也能保证可靠的密封性能，有效避免介质内漏；阀杆部位采用多级填料密封结构，可通过调整填料压盖的螺栓压紧力补偿填料磨损带来的密封间隙，杜绝阀杆部位的介质外漏风险，整体结构紧凑，零部件通用化程度高，易损件均可采用行业标准件替换，适配绝大多数常规工业管路的安装使用需求。
