可折叠转换式小型家用餐桌结构设计

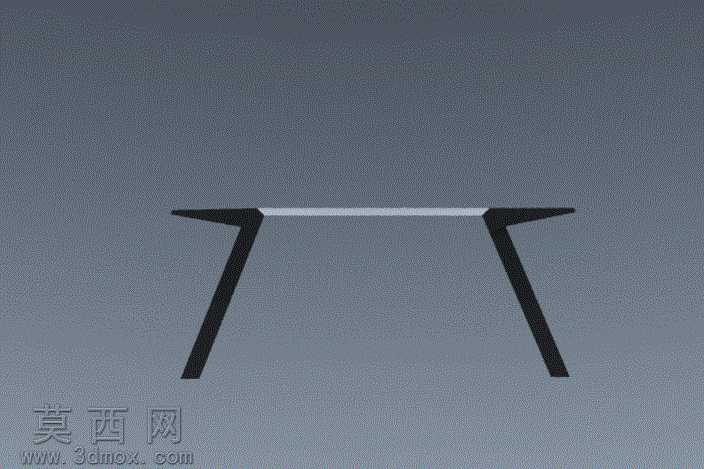

本作品为可折叠转换式桌具的三维参数化模型，建模阶段采用SolidWorks完成全参数化草图绘制与特征构建，首先以桌板的长度、宽度、厚度为基础驱动参数，绘制对称式桌板轮廓，通过拉伸凸台命令生成一体化平整桌板主体，保证桌板表面无拼接缝隙，符合日常使用的平整性要求。针对折叠支撑腿结构，建模时重点处理腿体与桌板的铰接转动副，在桌板底部两侧预留同轴心的铰接安装位，支撑腿采用斜向一体式造型，通过几何约束确保两条支撑腿展开后与地面形成稳定的三角支撑结构，受力路径从桌板中部均匀传导至腿底接触端，避免局部应力集中。材质渲染阶段，桌板部分赋予哑光浅色系硬质板材材质，调整表面粗糙度参数模拟真实免漆板材的细腻磨砂质感，支撑腿部分赋予深色高硬度金属材质，添加细微的金属颗粒纹理与低强度环境反射效果，还原金属支架的坚固视觉特征，场景采用柔和的中性灰色漫反射环境光，避免强反光造成的结构细节遮挡，清晰展示桌体的整体轮廓与支撑结构形态。结构设计上，该桌具核心功能为大尺寸桌面向小尺寸形态的折叠转换，铰接部位设置有限位结构，展开时支撑腿自动卡入定位角度，无需额外紧固件即可保持稳定使用状态，折叠时支撑腿可向内转动收合至桌板底部，大幅缩小整体收纳体积，适配小户型空间的灵活使用需求，无论是日常小范围使用还是临时拓展桌面尺寸，都可通过简单的转动操作完成形态切换，操作过程无复杂拆装步骤，兼顾使用稳定性与收纳便捷性。建模过程中对转动部位进行了间隙配合校验，确保折叠转动时无结构干涉，各部件的连接位置公差控制在合理范围内，既保证转动顺畅无卡顿，又避免间隙过大造成的使用晃动感，整体模型结构完整，可直接用于结构验证、3D打印样件制作或家具生产的结构参考。
