桌面级小型迷你数控铣床结构设计

　　这款小型数控铣床的设计定位，首先瞄准的是小空间场景下的轻量铣削加工需求，区别于工业生产线上占地数平米的重型铣削设备，它的整体安装边界控制在桌面级设备的尺寸范畴内，不需要单独浇筑设备基础，普通承重合格的工业工作台、实训操作台甚至经过加固的家用工作台都可以完成安装固定，安装时仅需要调平底部四个支撑脚，保证工作台面水平度在每米0.05mm以内即可满足加工精度要求，不需要额外的地脚螺栓固定，大幅降低了设备部署的场地门槛。从实际应用场景来看，这类设备既可以满足职业院校、技工培训机构的数控加工实训教学需求，让学员在小空间内熟悉三轴数控加工的走刀逻辑、坐标系设定、对刀操作全流程，也可以适配小型加工坊、个人创客工作室的小尺寸零件单件小批量加工需求，

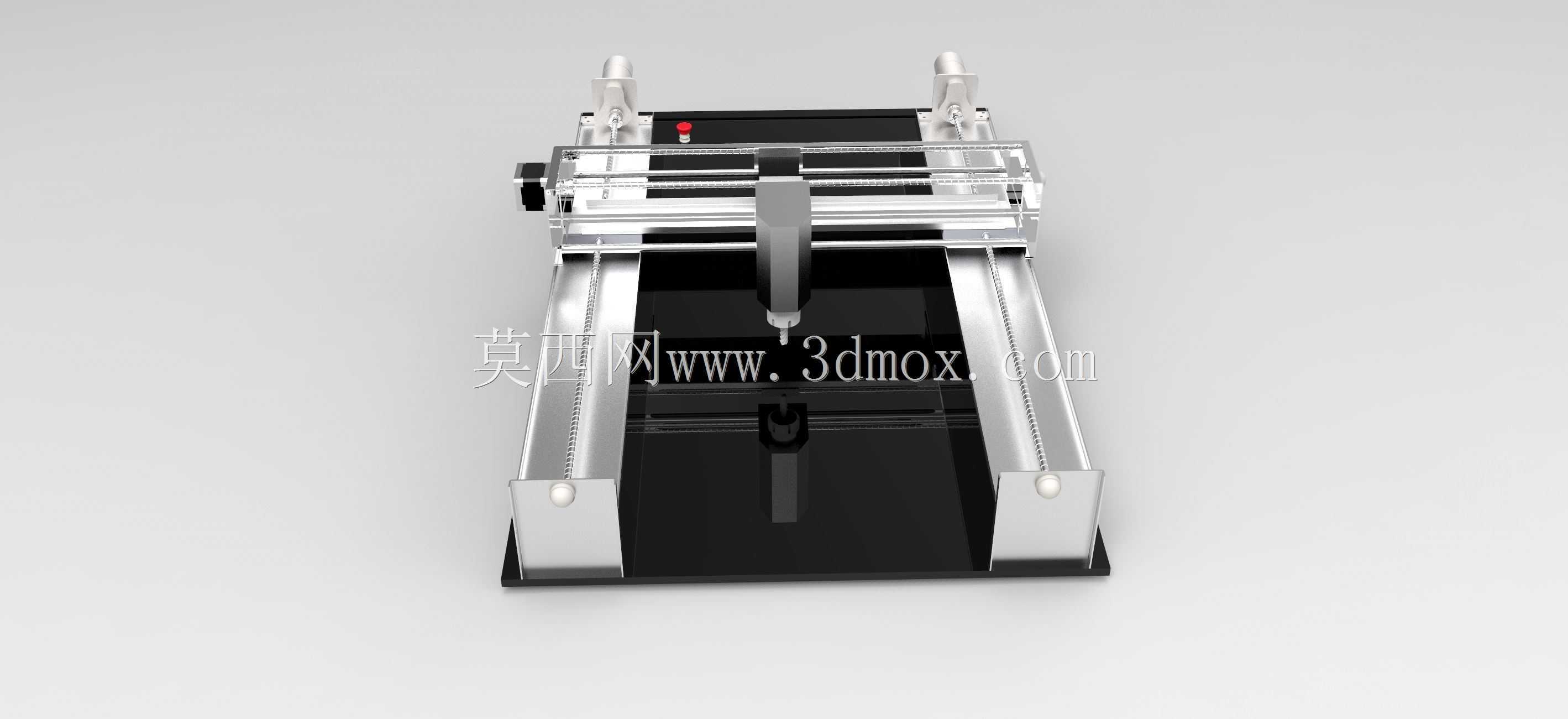

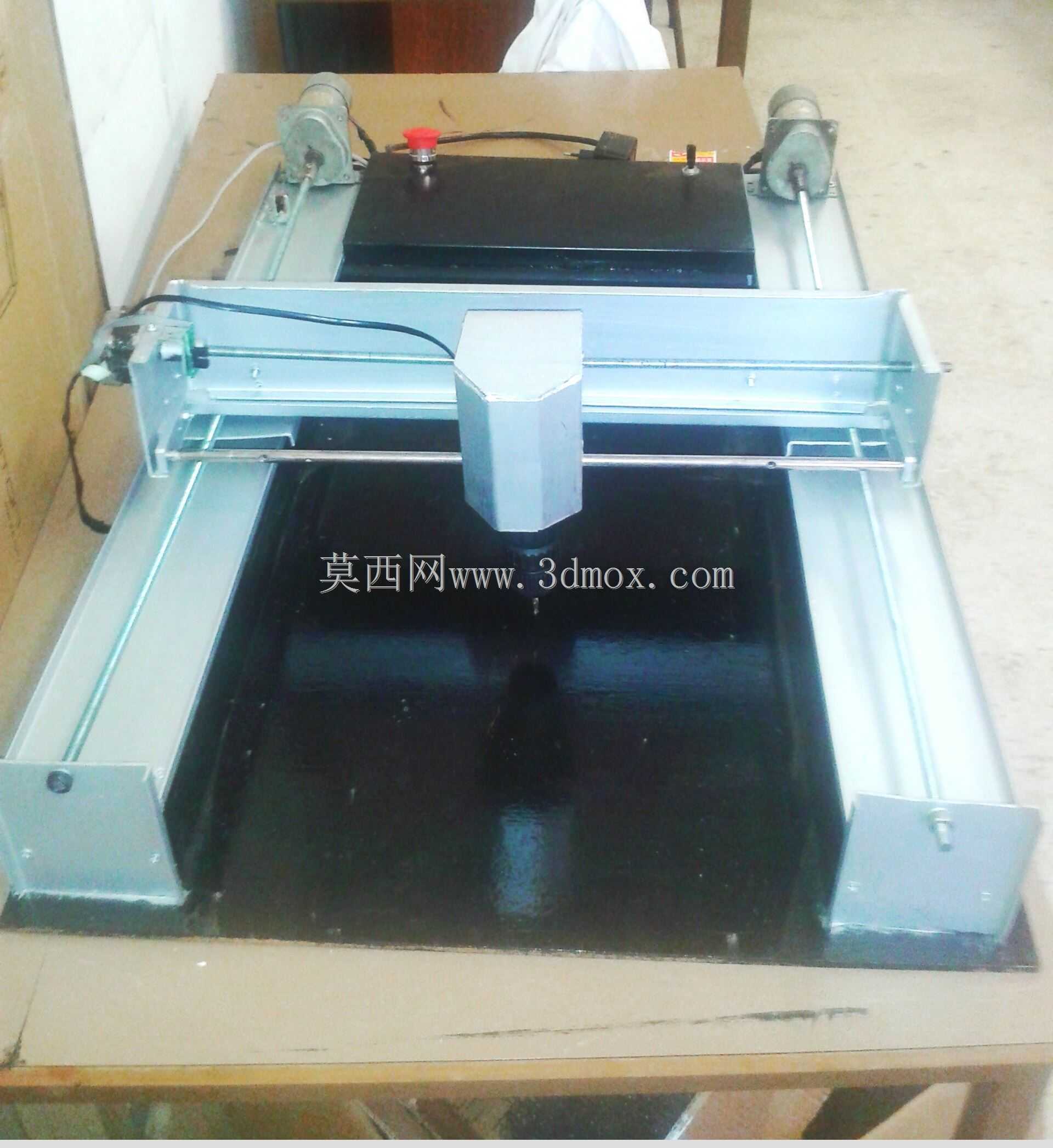

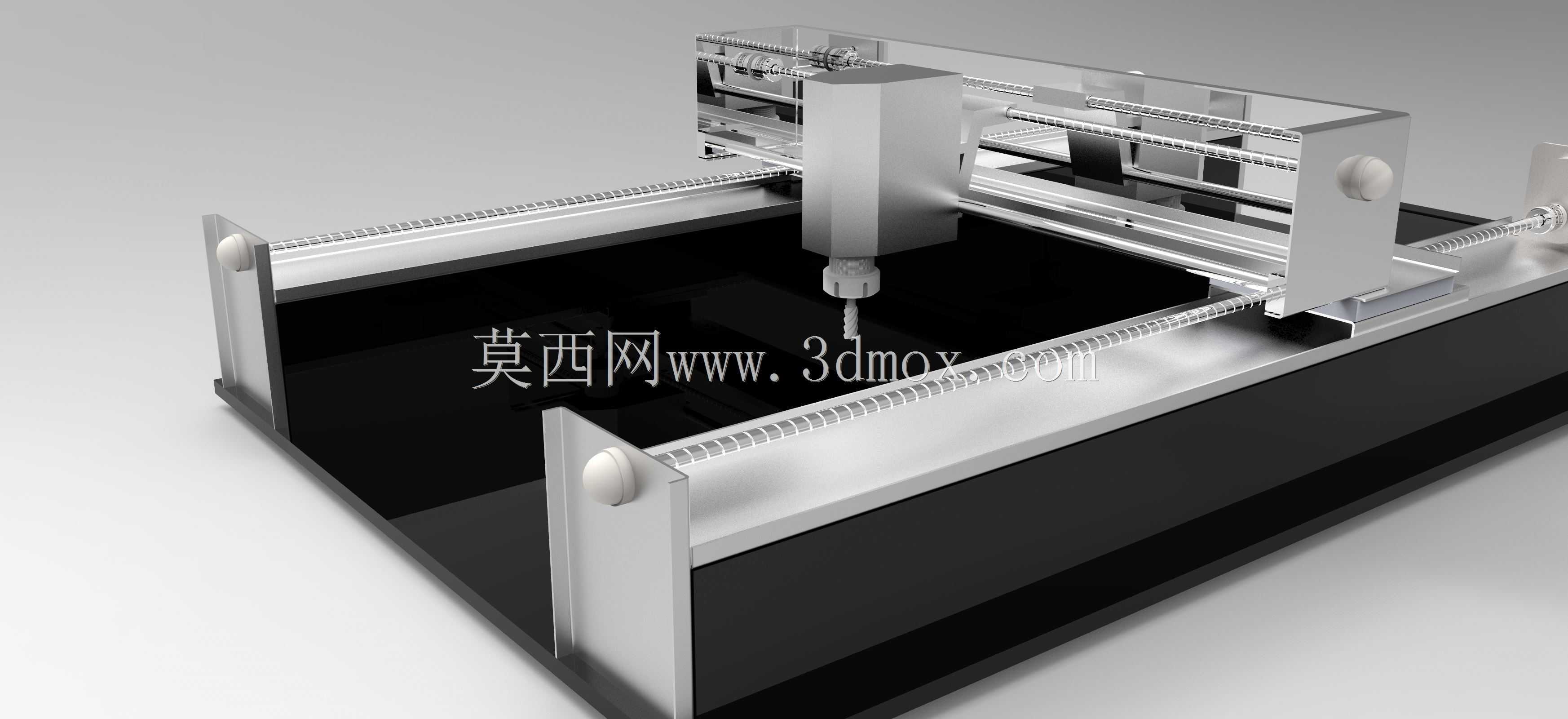

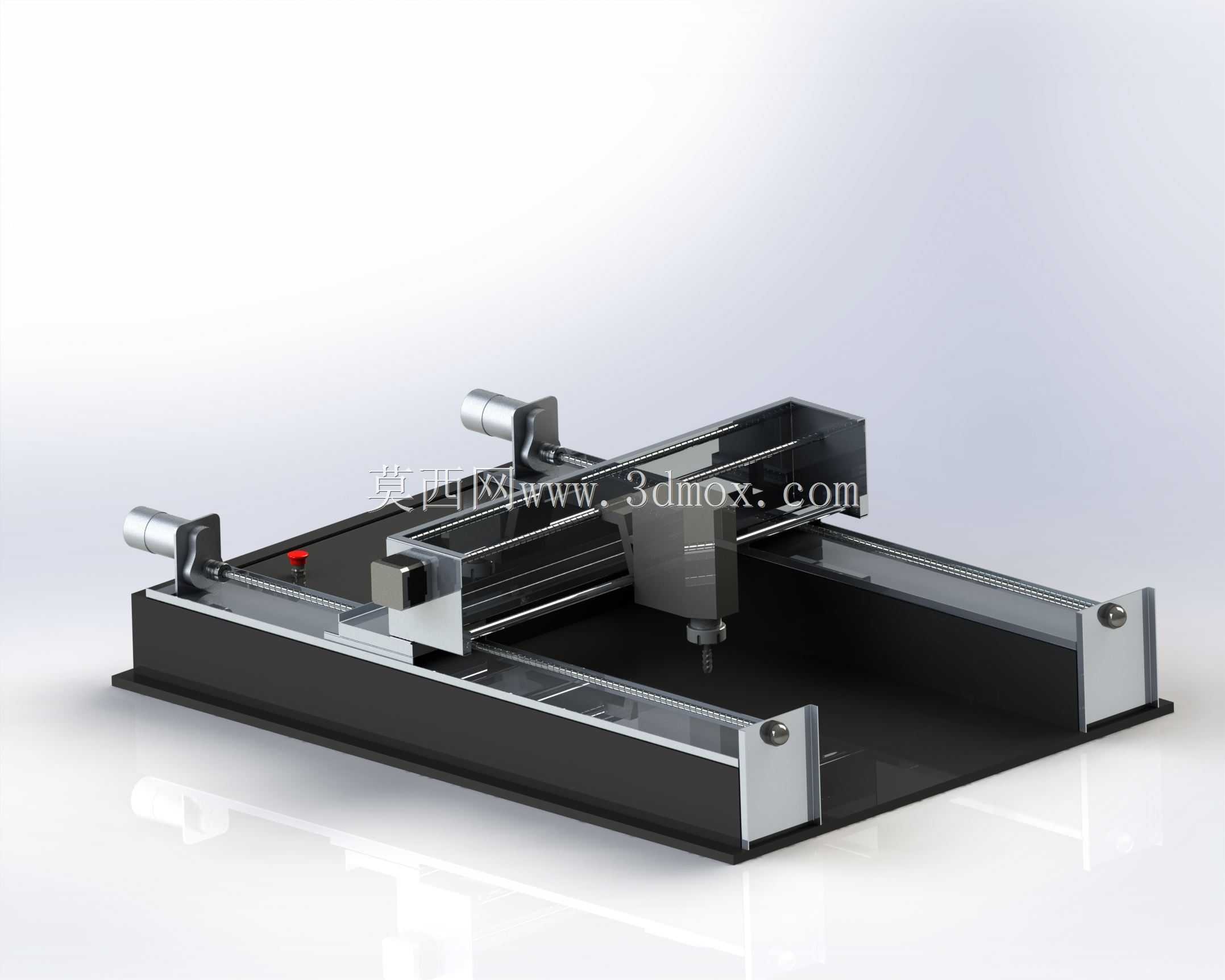

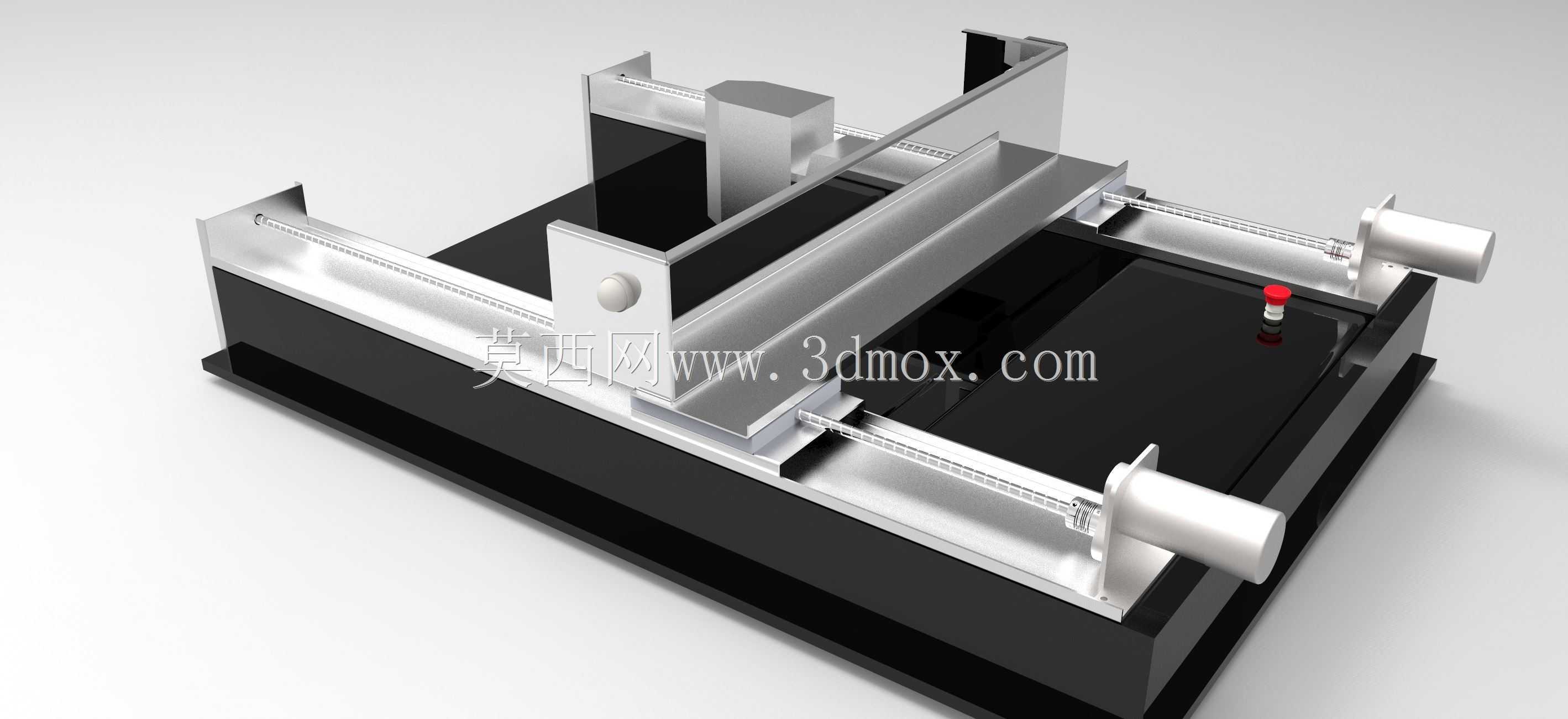

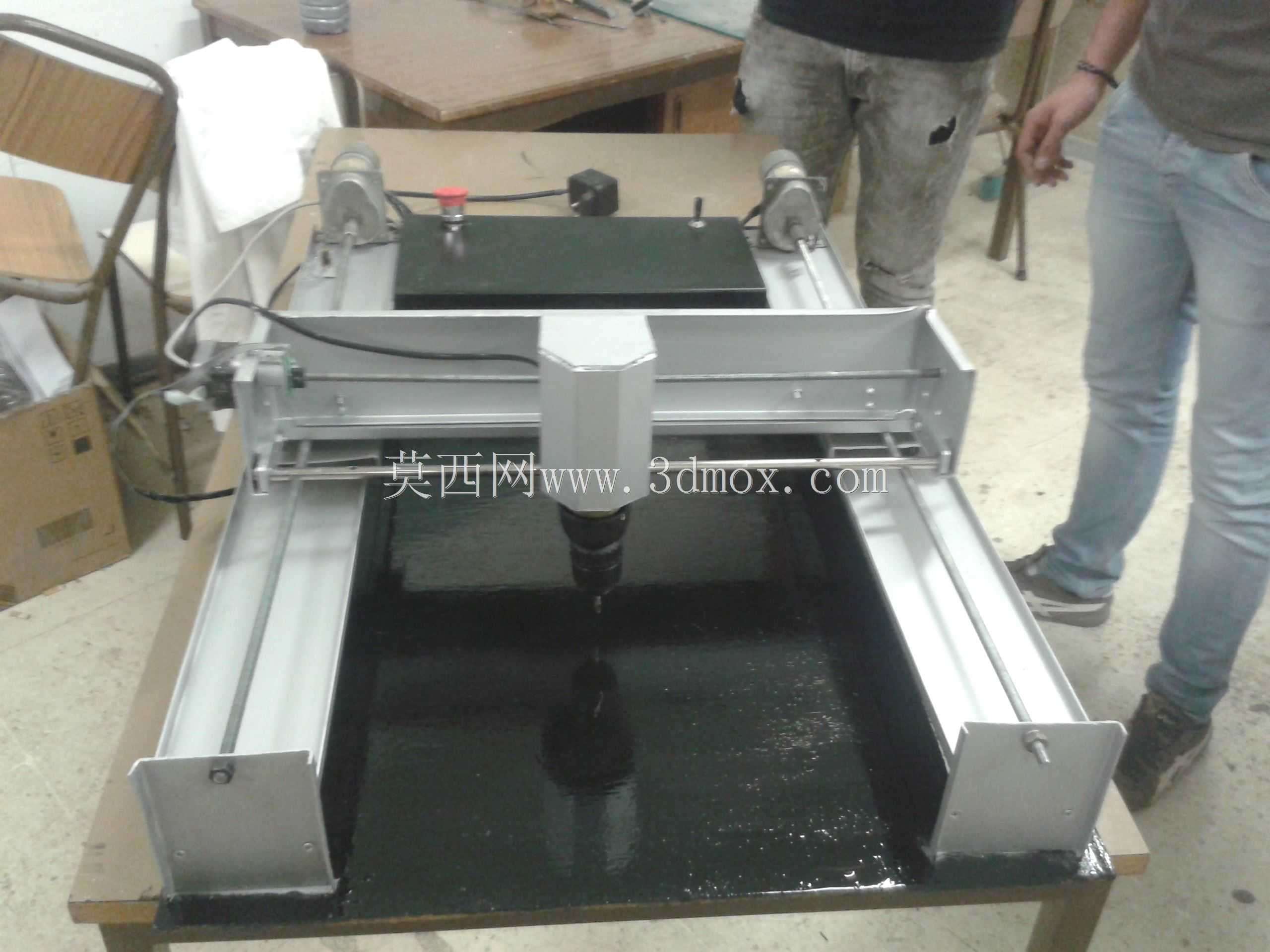

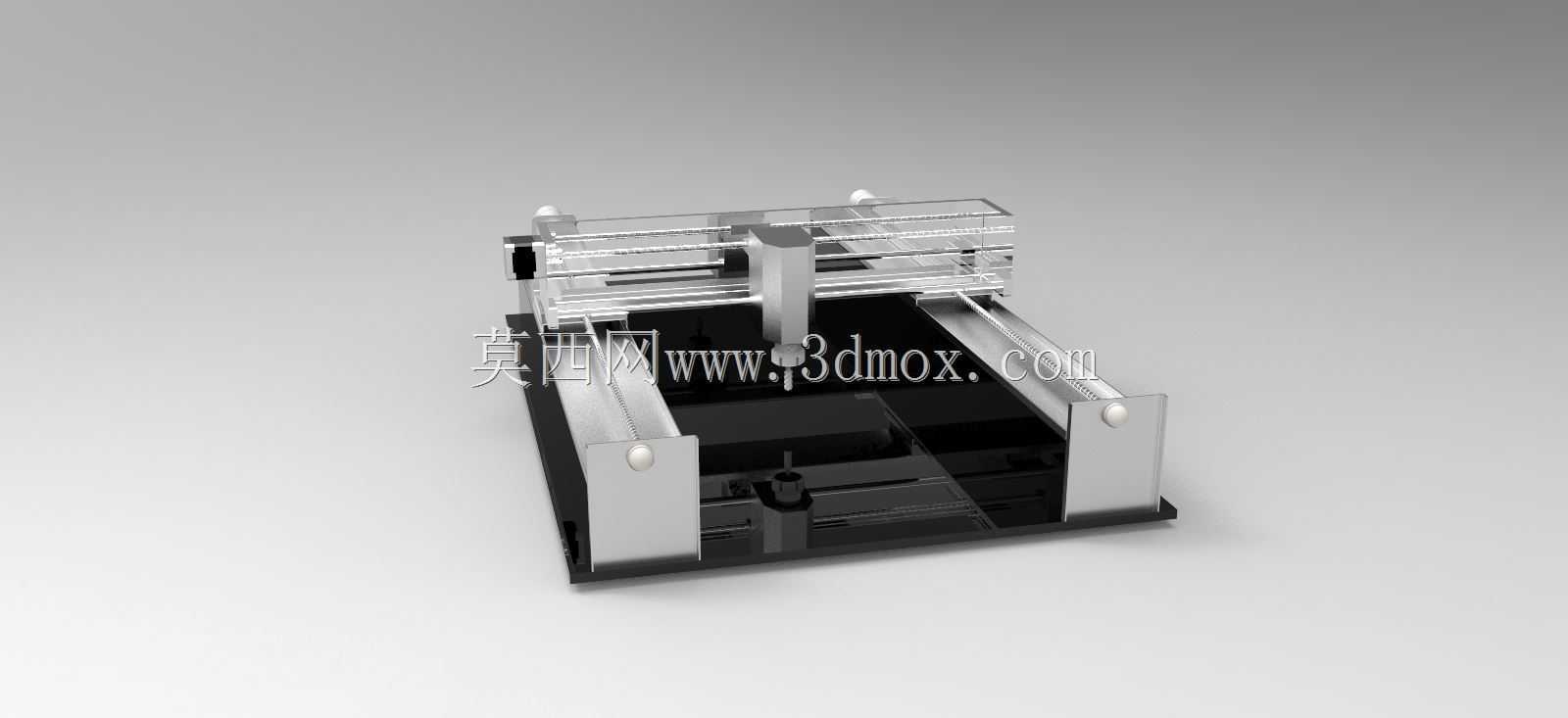

　　针对铝件、塑料、软铜、亚克力等易切削材料的平面铣削、轮廓铣削、钻孔、简单型腔加工都能胜任，加工行程覆盖日常小型非标零件的常见尺寸范围，不需要占用大型工业铣床的加工工时，能够有效降低小零件加工的设备成本。从结构设计思路来看，这款设备采用了经典的动龙门式三轴布局，Y轴传动组件布置在设备底座的两侧长边位置，X轴传动组件横跨在Y轴的两个滑座上，Z轴滑枕搭载加工主轴安装在X轴的滑台上，这种布局的优势在于底座可以采用整体式焊接或型材拼接结构，自身重量集中在下部，设备整体重心更低，高速走刀时的整机稳定性更好，同时加工区域完全开放，操作人员装卸工件、观察加工状态、清理切屑都更加方便，不会像封闭式结构的小型铣床那样存在操作视野遮挡。传动系统的设计上，

　　三个直线轴均采用了精密直线导轨作为运动导向部件，搭配滚珠丝杠作为传动部件，导轨的预紧力、丝杠的背隙都可以通过端部的锁紧螺母进行调整，能够在长期使用后通过简单的维护操作恢复传动精度，避免普通光轴传动小型设备容易出现的走刀卡顿、反向间隙过大的问题。主轴部分采用了高速风冷电主轴设计，转速区间覆盖常用的轻量铣削需求，不需要额外搭配复杂的冷却油路，仅通过自带的散热风扇即可满足连续加工的散热要求，主轴夹头采用通用的ER型夹头结构，可以适配不同直径的铣刀、钻头，刀具更换操作简单，不需要专用的复杂工装。设备的底座部分设计了集成的切屑承接空间，加工产生的细碎切屑会直接落在底座的承接平面上，清理时只需要使用毛刷清扫即可，不需要额外配置复杂的排屑输送机，进一步压缩了设备的整体结构尺寸和制造成本。从安装边界的细节来看，设备的所有电气控制接口、主轴供电接口都集中布置在机身的后侧位置，接线时所有线缆都可以从设备后方走线，不会占用工作台前方的操作空间，也避免了加工过程中切屑飞溅刮伤线缆的风险；机身两侧预留了吊装螺孔，设备移位时可以通过吊环螺栓完成小范围吊装，也可以通过底部的支撑脚调节高度，适配不同高度的工作台安装需求。在功能特性上，这款设备的三轴运动均采用伺服驱动控制，能够实现精准的进给速度调节，走刀过程中不会出现步进电机常见的低速爬行问题，加工表面质量更稳定；Z轴方向设计了硬限位和软限位双重保护结构，当滑台移动到行程极限位置时，首先触发软限位停止运动，若控制系统出现异常，

　　硬限位挡块会触发行程开关切断驱动电源，避免出现撞机损坏主轴或工件的问题。工作台面采用了标准的T型槽设计，可以通过通用的压板、台钳完成工件装夹，不需要定制专用的装夹工装，和常规工业铣床的装夹逻辑保持一致，操作人员不需要额外学习特殊的装夹操作方法。针对日常维护的需求，所有导轨、丝杠的润滑注油点都布置在机身外侧容易操作的位置，日常保养时不需要拆解设备外罩，直接通过注油嘴加注润滑脂即可完成运动部件的保养，大幅降低了设备的日常维护难度。从结构强度设计来看，设备的龙门横梁采用了加厚的型材结构，在X轴滑台全行程移动、主轴满负载切削时，横梁的形变量控制在微米级，不会因为横梁变形导致加工精度下降；Y轴的两个导轨安装面经过精密加工，保证两侧导轨的平行度误差在允许范围内，避免龙门移动时出现卡滞、爬行的问题。
