气动夹紧台钳工业装夹工装结构

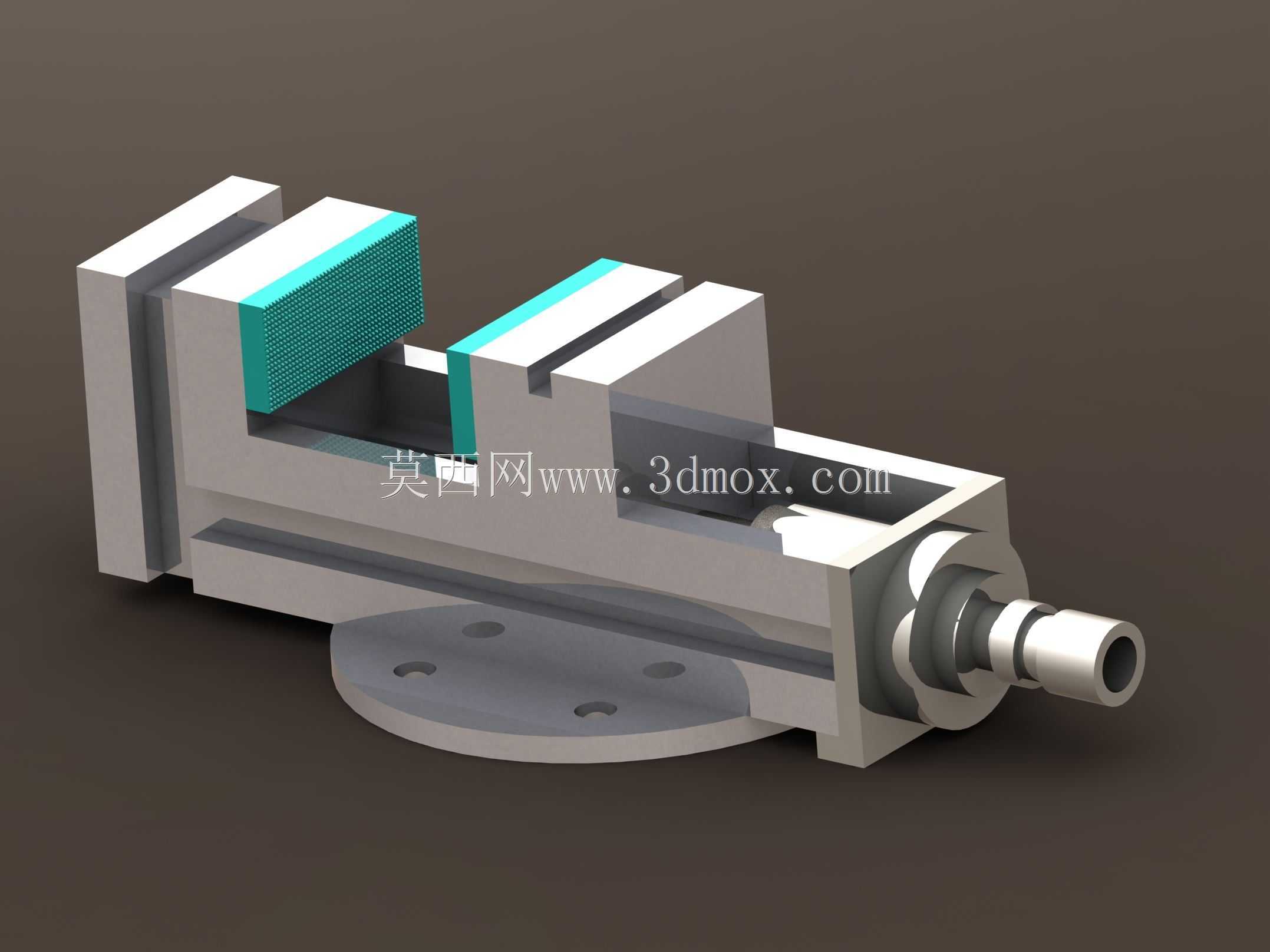

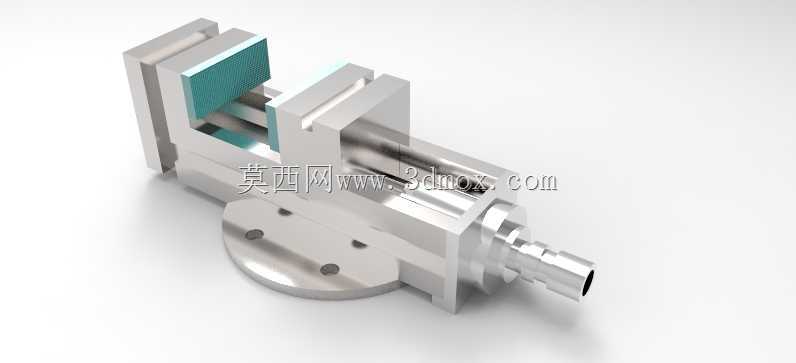

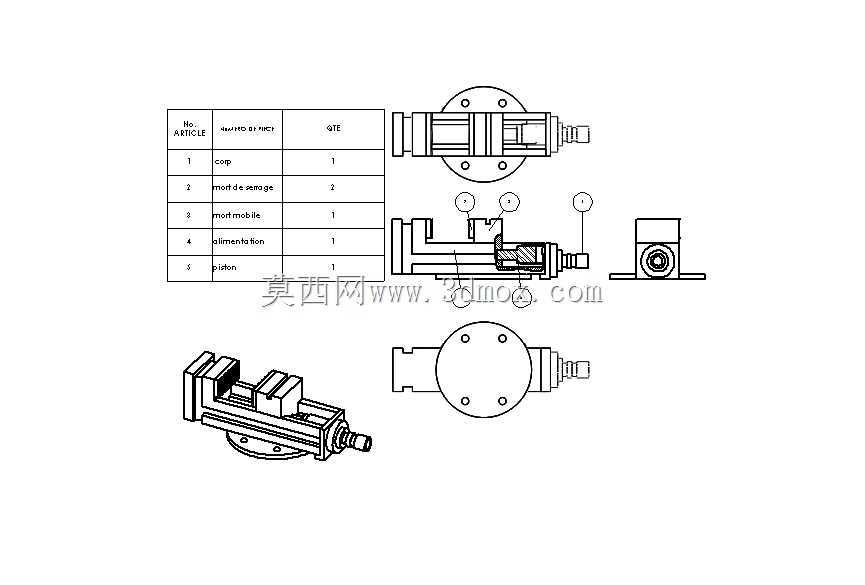

　　在常规机加工、装配工位的装夹场景里，手动台钳的夹紧力一致性差、操作劳动强度高的问题一直存在，尤其是批量小件的铣削、钻孔、去毛刺工序中，反复手动旋紧螺杆的操作不仅拖慢工位节拍，还容易因为操作人员施力差异导致工件装夹变形或者夹持松动，气动驱动的台钳结构正是针对这类痛点优化的装夹方案。这款气动台钳采用固定钳身搭配滑动活动钳口的经典布局，底部设置带安装孔的圆形法兰底座，可直接通过螺栓固定在机床工作台、装配工位台或者专用工装架上，底座的安装孔采用均匀圆周排布，适配多数标准工作台的T型槽间距，安装时无需额外加工过渡转接板，降低工位改造的配套成本。钳身主体采用长条形箱式结构，内部集成气动活塞驱动腔，压缩空气从钳身尾部的气嘴接入后，

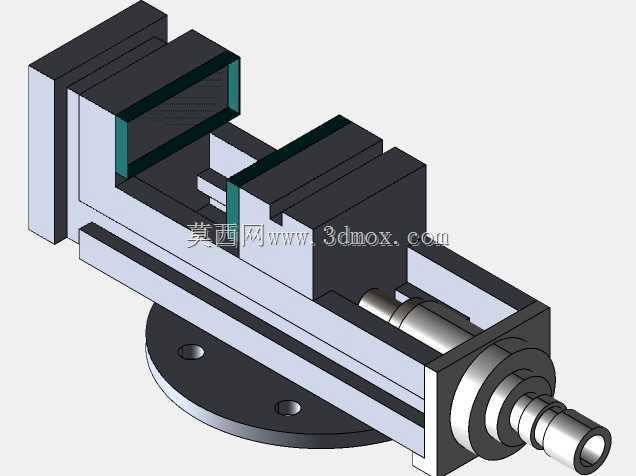

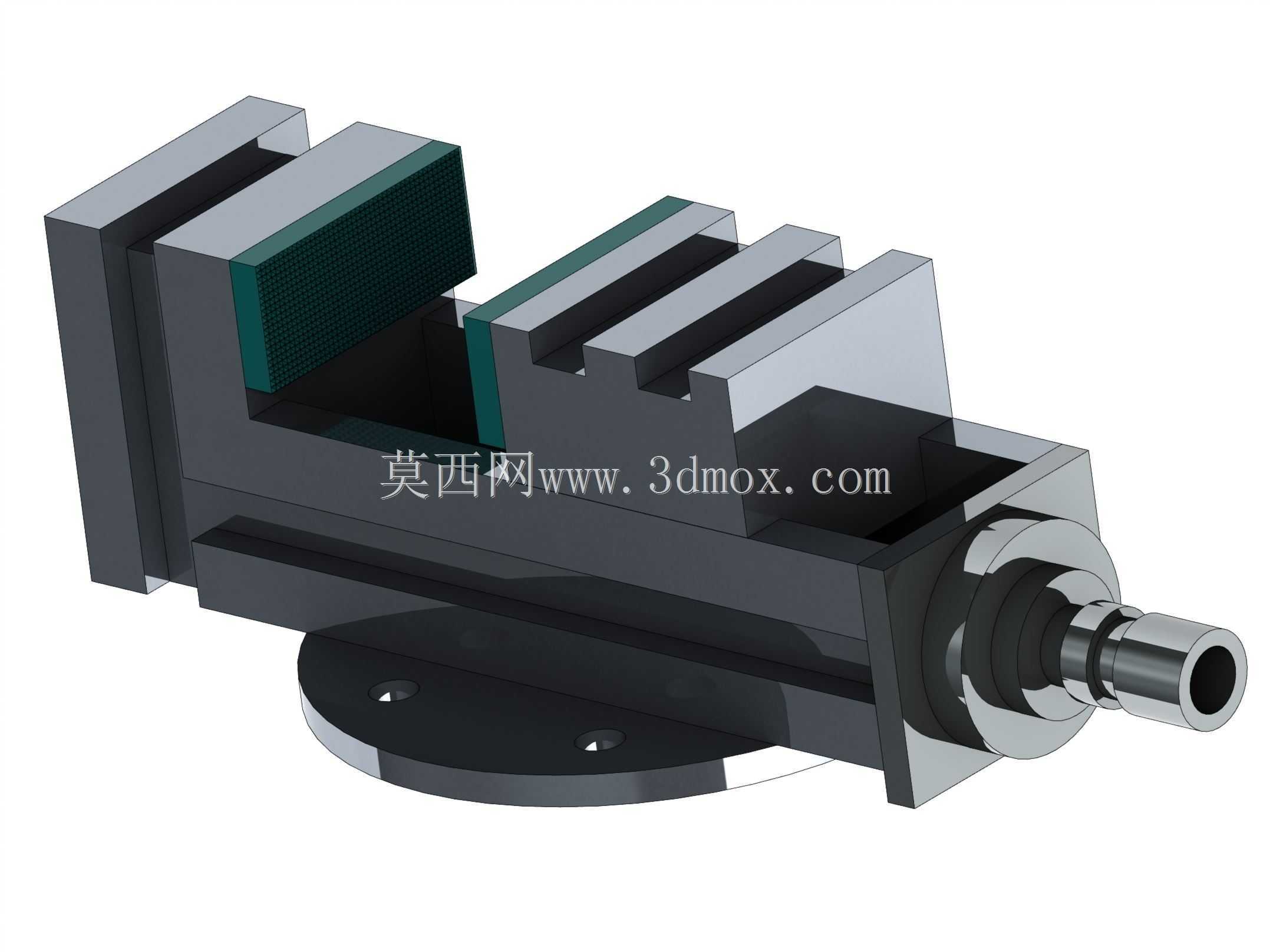

　　推动活塞带动活动钳口沿钳身的导向导轨做直线往复运动，相比传统螺杆传动的台钳，气动驱动的响应速度更快，夹紧力可通过接入管路的调压阀精准调节，针对薄壁铝件、塑料件等易变形工件，可将气压调低避免夹伤工件表面，针对钢件、铸铁件等重载切削场景，可调高气压获得足够的夹持摩擦力，抵消铣削、钻削过程中的切削冲击力。钳口部分采用可更换式设计，图中展示的带网格纹路的钳口垫为防滑硬质合金材质，表面的细密网格纹路可以增大钳口与工件表面的接触摩擦力，即使是表面带少量切削液的工件也能稳定夹持，不会出现加工过程中工件移位的问题，当钳口磨损后只需松开固定螺丝更换钳口垫即可，无需整体更换钳身，降低长期使用的维护成本。导向部分采用燕尾槽式导轨结构，

　　活动钳口与钳身的导轨配合面经过精磨处理，配合间隙控制在0.02mm以内，保证活动钳口往复运动时的直线度，避免夹紧时出现钳口上翘或者偏斜的问题，保证工件装夹后的定位精度，重复装夹的位置一致性可以控制在0.05mm以内，满足多数普通机加工工序的定位要求。气动驱动腔的活塞采用双唇形密封圈结构，前后两道密封圈分别负责进气腔和排气腔的密封，即使在0.8MPa的额定工作气压下也不会出现漏气问题，活塞与活动钳口的连接采用浮动式接头，可以抵消少量的加工装配误差，避免活塞运动时出现卡滞。从安装边界来看，这款台钳的整体长度控制在常规小型台钳的尺寸范围内，宽度方向不会超出工作台的常用安装区域，高度方向的轮廓较低，加工时不会干涉刀具的走刀路径，

　　尤其是立式铣床的Z轴下行加工时，钳身不会与主轴刀柄发生碰撞。在实际生产线应用中，这类气动台钳还可以接入工位的气动控制系统，配合脚踏阀实现脚踩控制夹紧松开，操作人员双手可以同时完成工件上下料的操作，相比手动台钳单手握持工件、单手旋紧手柄的操作方式，工位操作效率可以提升40%以上，同时也避免了长期手动旋紧台钳带来的手腕劳损问题。针对不同的工件装夹需求，这款台钳的钳口最大开口行程可以覆盖多数小型零件的装夹尺寸，活动钳口的运动行程预留了足够的余量，即使是外形尺寸差异较大的同批次工件，也无需调整钳口的初始位置，直接通过气动行程即可完成夹紧，减少换型调整的辅助时间。钳身的材质采用高牌号铸铁铸造，经过时效处理消除内应力，长期使用不会出现钳身变形的问题，导轨面经过高频淬火处理，表面硬度达到HRC55以上，耐磨性能优异，即使经过上万次的往复夹紧动作，导轨面的磨损量也极小，可以长期保持装夹精度。在装配线的压装、检测工位，这款气动台钳也可以作为工件定位工装使用，配合对应的定位挡块，可以实现工件的快速定位夹紧，满足装配工序的节拍要求，相比液压驱动的夹紧工装，气动台钳不需要配套液压站，管路布置更简单，也不会出现液压油泄漏污染工位环境的问题，更适合电子装配、精密零件组装等对清洁度有要求的工位场景。
