办公文教用金属圆帽图钉结构设计

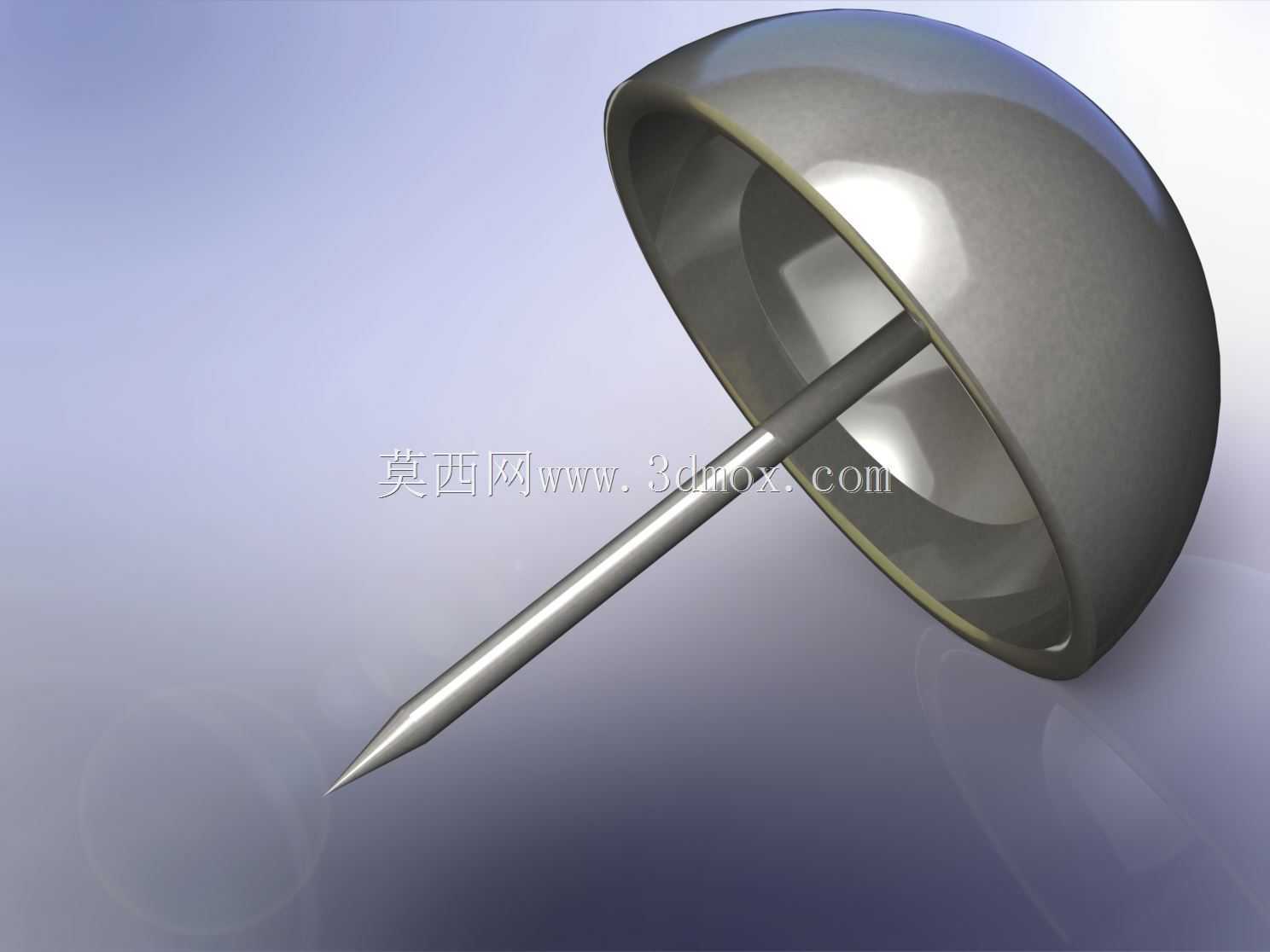

　　日常办公场景中，纸质文件、通知告示、图纸样张的临时固定需求随处可见，图钉作为轻量固定连接件，是办公桌面、公告栏、软木板场景下的高频使用配件，相较于胶水、胶带类粘接固定方式，图钉具备可反复拆装、无残留胶痕、固定点位可灵活调整的优势，在文教展示、生产车间看板管理、设计工作室图纸张贴等场景都有稳定的使用需求。这款图钉的结构分为两个核心组成部分，上部为半球形冲压金属帽，下部为细长锥形钉身，两个部件通过压合工艺实现刚性连接，无额外粘接或焊接工序，适配大批量自动化冲压装配的生产节奏。从功能特性来看，半球形帽体的弧面设计首先考虑了手动按压的受力体验，弧面可均匀分散手指按压力度，避免尖锐棱边划伤操作人员，同时帽体的圆形轮廓直径远大于钉身直径，

　　可在按压到位后形成稳定的承压面，防止钉身完全刺入软质基层造成拆卸困难，也能避免固定的纸张被钉身穿透位置出现过大的撕裂缺口。钉身采用锥形渐缩设计，从与帽体连接的根部到尖端直径逐步减小，尖端做小圆弧钝化处理，既保证刺入软木板、密度板、发泡板等基层时的穿透阻力足够小，又能避免尖端过于锋利造成意外扎伤，钉身的长度经过匹配设计，刺入常规10mm厚度软木板后，尖端不会穿透背板，保障使用过程的安全性。设计过程中首先明确了使用边界：这款图钉的固定对象为单张或总厚度不超过2mm的纸质材料，固定基层为邵氏硬度30-50的软质多孔板材，不适用硬质金属、混凝土、实木硬木等高密度基层，避免出现钉身弯折、帽体变形的问题。外形尺寸方面，

　　帽体直径控制在10mm左右，半球高度为5mm，既保证手指按压时有足够的接触面积，又不会因为帽体过大遮挡张贴文件的有效内容；钉身总长度为15mm，其中与帽体压合的嵌入段长度为2mm，外露有效刺入长度为13mm，压合段做滚花处理，增大钉身与帽体内壁的摩擦力，防止反复插拔过程中钉身与帽体脱落分离。从结构可靠性角度考虑，帽体采用0.3mm厚度的冷轧钢板冲压成型，表面做镀锌防锈处理，可适应常规办公环境的温湿度条件，不会因为长期暴露在空气中出现锈迹污染张贴的纸质文件；钉身采用中碳钢线材冷镦成型，经过淬火处理后硬度达到HRC40-45，保证刺入基层时不会出现弯曲变形，同时具备足够的抗剪切强度，拆卸时用撬棍撬动帽体边缘即可完整拔出，

　　不会出现钉身断裂残留在基层内的情况。实际使用过程中，操作人员只需手持帽体，将钉身尖端对准需要固定的纸张边角位置，垂直向下按压帽体弧面，直至帽体内侧平面与纸张表面完全贴合即可完成固定；拆卸时用指甲或扁平工具撬动帽体边缘，垂直向上拔出即可，不会对纸张造成过大的破损，同一枚图钉可反复使用数十次，固定性能不会出现明显衰减。在生产装配环节，两个部件的连接采用过盈压合工艺，帽体冲压时在中心位置预留与钉身根部过盈配合的安装孔，钉身压入后帽体金属发生微形变抱紧钉身滚花段，连接扭矩可达到0.5N·m以上，完全满足日常插拔使用的受力要求，不会出现帽钉分离的失效问题。针对不同使用场景的细节优化上，帽体的外表面做哑光处理，避免灯光照射下产生反光影响公告栏内容的阅读，边缘做卷边处理，没有冲压后的锋利毛边，即使徒手接触帽体边缘也不会造成割伤。钉身的锥度设计经过反复验证，锥角控制在8度左右，既保证刺入时的导向性，又能在刺入基层后通过钉身与基层材料的摩擦力实现自锁，不会因为纸张自重或轻微震动出现图钉松动脱落的情况。需要注意的是，这款图钉的设计载荷为固定总重量不超过50g的纸质材料，若需要固定更厚的展板、KT板等物件，则需要选择更长钉身的专用固定件，超出载荷使用可能会出现固定失效、物件坠落的问题。
