立式双筒压缩管路输送装置结构设计

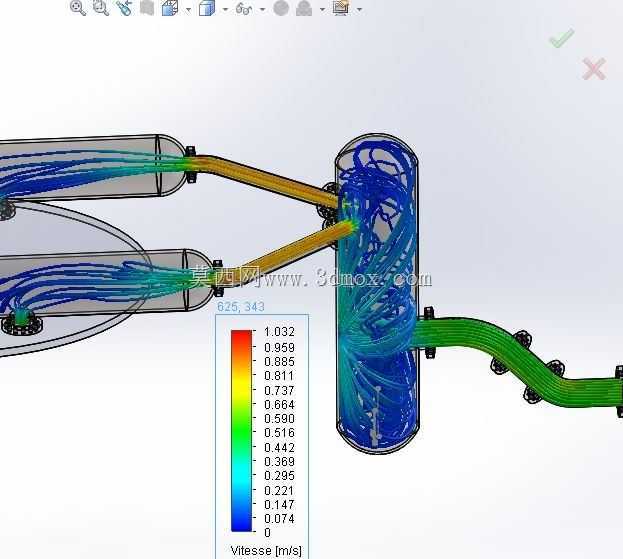

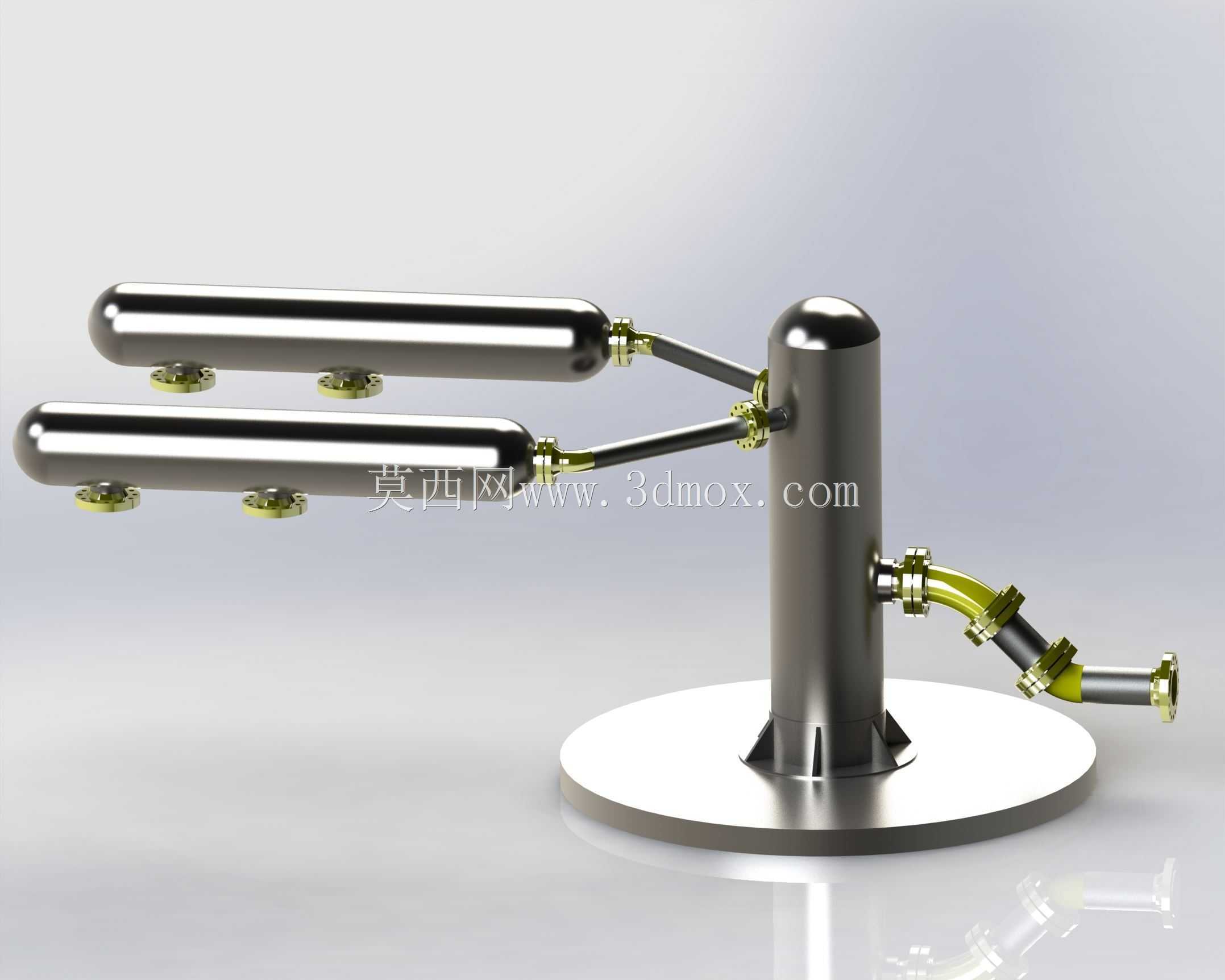

　　这套压缩管路输送装置的结构设计，核心围绕小流量高压流体的分流输送场景展开，常见于实验室小型供气单元、小型制冷系统的冷媒分配段、或是小型气动设备的前端稳压输出工位，区别于大型工业压缩系统的大流量粗管路设计，该结构更侧重紧凑空间内的多支路稳定输出，适配安装空间受限、对管路排布整洁度有要求的配套设备。从结构布局来看，装置采用单立柱支撑的立式安装形式，底部为圆形平置安装法兰盘，盘面预留的安装孔位可直接通过螺栓固定在设备基座平面或是预制安装支架上，安装时需保证法兰盘面的水平度，避免立柱倾斜导致上部筒体受力不均，长期运行下出现管路接头应力疲劳。立柱采用空心圆柱结构，既作为上部两个平行横置承压筒体的支撑载体，内部也可走内置流道，

　　减少外部管路的冗余排布，立柱顶端做圆弧封头处理，避免尖锐边角带来的安装磕碰，同时降低应力集中系数。上部两个平行布置的长条形承压筒体，两端采用圆弧封头结构，筒体下部预留多个等距分布的接口，可根据实际使用需求接出支路，适配不同数量的终端用气点位，筒体与立柱之间采用弯折式金属管路连接，连接位置采用卡套式接头结构，既保证密封性能，也可在安装时微调管路角度，抵消零件加工带来的尺寸公差。侧部引出的输出管路同样采用带弯折的金属硬管搭配接头组件，管路弯折角度经过计算，避开安装时的操作干涉区域，输出端预留标准连接法兰，可直接对接下游设备的进气端口。设计过程中，首先确定了整体的安装边界尺寸，底部法兰盘的直径大于立柱直径的三倍，保证装置立式安装的稳定性，

　　即使在外部管路存在小幅振动的工况下，也不会出现倾覆风险；两个横置筒体的中心距经过匹配计算，既保证下部接口有足够的操作空间安装支路接头，也不会让整体横向尺寸过大，占用过多安装空间。所有管路的弯折半径均符合金属硬管的弯折工艺要求，避免弯折处出现管壁减薄、承压能力下降的问题，接头位置的密封面均采用平面密封结构，适配压缩流体输送的密封需求，可耐受常规工况下的系统压力，不会出现渗漏问题。从功能实现来看，该结构可实现单路输入、多路输出的流体分配功能，上部两个筒体可起到稳压缓冲的作用，避免上游压力波动直接传导至下游终端，保证输出压力的稳定性；平行双筒的设计也可在其中一个筒体需要维护时，通过阀门切换实现不停机检修，适配不能轻易断供的连续作业工位。

　　结构建模时，所有零件的配合公差均按照机械设计标准选取，安装法兰的孔位、接头的连接尺寸均匹配通用标准件规格，不需要单独定制非标连接件，降低后续生产装配的成本。整体外露的金属结构均采用光滑表面处理，减少杂质附着，也便于日常运维时的清洁擦拭，管路与筒体、立柱的连接位置均做圆弧过渡处理，减少流道内的阻力损失，提升流体输送的效率。在实际选型适配时，可根据输送介质的特性调整筒体与管路的壁厚，若输送腐蚀性介质，可更换对应材质的密封件与管材，整体结构的适配性较强，不需要大幅改动主体结构即可适配不同的工况需求。安装时需注意，侧部输出管路的外接管线需要做适当的支撑固定，避免管路重量长期作用在装置的接头上，导致接头变形出现密封失效；上部筒体的支路接口在不使用时，需采用标准堵头封堵，保证系统的密闭性。
