内螺纹连接小型手动球阀结构设计

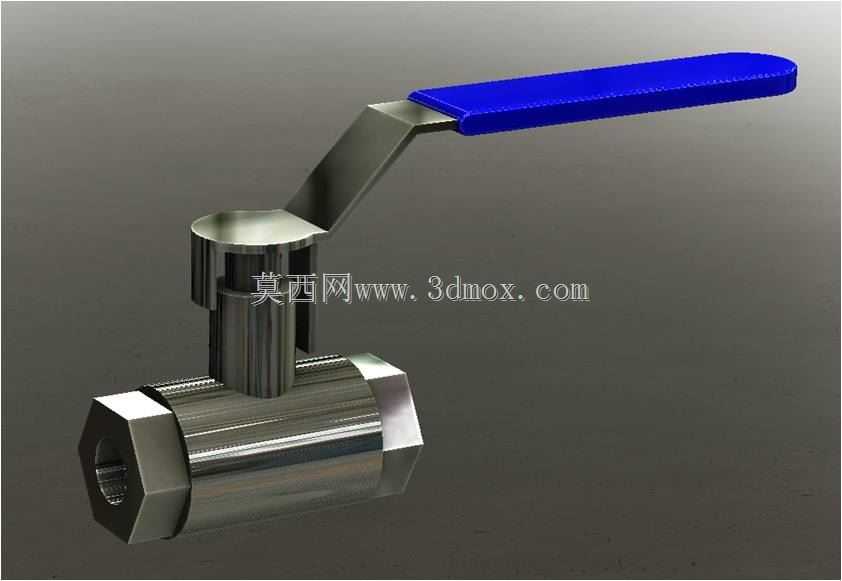

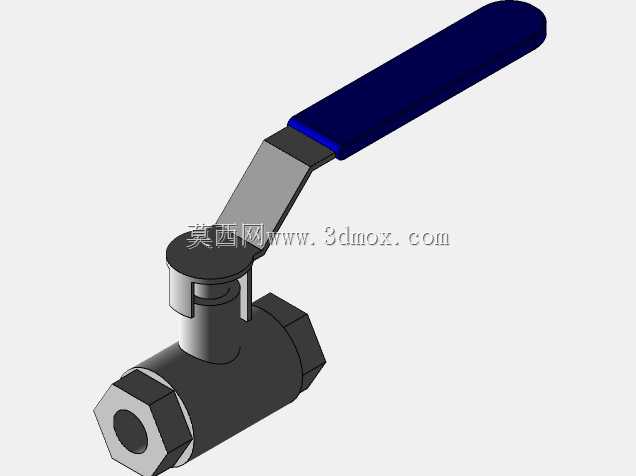

这款小型手动球阀主要面向低压液压回路、小型气动输送系统、实验台流体管路以及民用净水、小型燃气支路等场景设计，可作为支路通断控制元件使用，适配小通径管路的流体截断需求，在紧凑型液压动力单元、桌面型气动实验台、户内燃气分支管路、小型水处理设备中都能发挥稳定的通断控制作用，相比同通径的截止阀、闸阀，其流道阻力更小，开关行程更短，非常适合安装空间局促、需要频繁快速启闭的管路节点。产品核心功能为控制管路内流体的通断，采用90度旋转启闭结构，手柄转动90度即可完成全开至全关的动作，操作便捷无滞后，密封结构采用金属阀体配合软质密封座的设计，在额定工作压力范围内可实现零泄漏截断，适配水、轻质液压油、压缩空气、低压燃气等多种常见流体介质，不会因介质轻度腐蚀出现密封失效问题。设计过程中优先考虑了小空间安装的适配性，阀体采用一体式六角棒料加工成型的结构，两端内螺纹接口同轴度控制在0.05mm以内，安装时可直接通过扳手卡紧阀体六角部位完成螺纹旋接，无需额外夹持阀体其他部位，避免安装过程中损伤阀杆密封结构；手柄采用弯折抬升设计，操作时手柄与阀体安装面预留足够的手指操作空间，不会因管路贴近安装面板导致手柄无法扳动，同时手柄端部做了圆弧包胶处理，操作时摩擦力充足，沾有少量油污也不会出现打滑问题。外形尺寸方面，这款DN8规格球阀整体长度控制在45mm以内，阀体最大六角对边尺寸为19mm，手柄全开状态下总高度为62mm，安装时仅需要在管路节点预留直径25mm的安装操作空间，即可完成阀体的旋接固定，不会与周边管路、安装面板产生干涉；阀杆部位采用双重密封结构，底部设置止推垫片降低转动摩擦力，上部设置防尘密封圈，可阻挡管路外部的粉尘、水汽进入阀杆摩擦副，长期使用也不会出现阀杆卡涩、外漏的问题，两端内螺纹采用标准G1/4管螺纹设计，可直接与同规格标准管路接头适配，无需额外加工转换接头，大幅降低现场安装的适配成本。
