闭式叶片浅槽转子旋转阀结构设计

该旋转阀主要应用于粉体气力输送系统、除尘系统料仓卸料、粮食加工、化工粉体输送等工况场景，作为系统中的关键锁气卸料部件，承担着均匀卸料、隔断上下腔气压差的核心作用，可有效避免输送管道内气流反窜，保障上游料仓落料顺畅、下游输送压力稳定，在面粉加工、水泥生料输送、粉煤灰收集、医药粉体转运等生产环节中广泛使用，能够适配粉状、小颗粒状的干性物料输送工况，避免物料卡滞、气流泄漏影响系统运行效率。

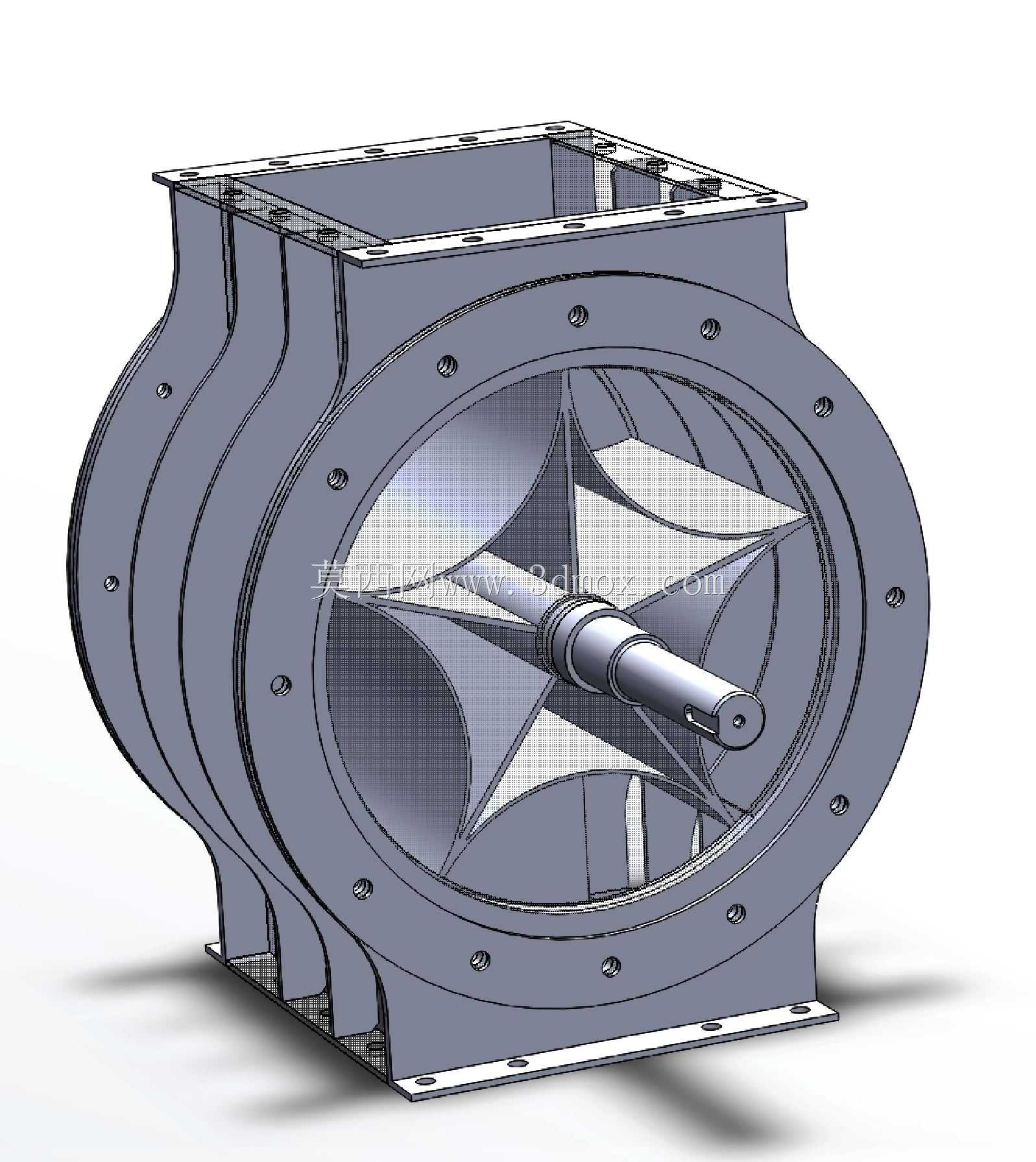

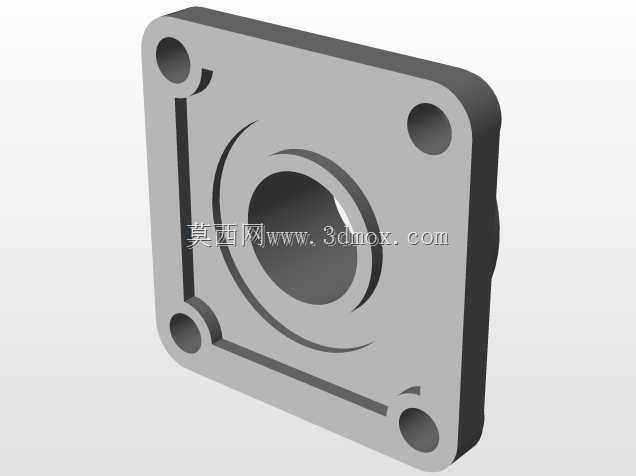

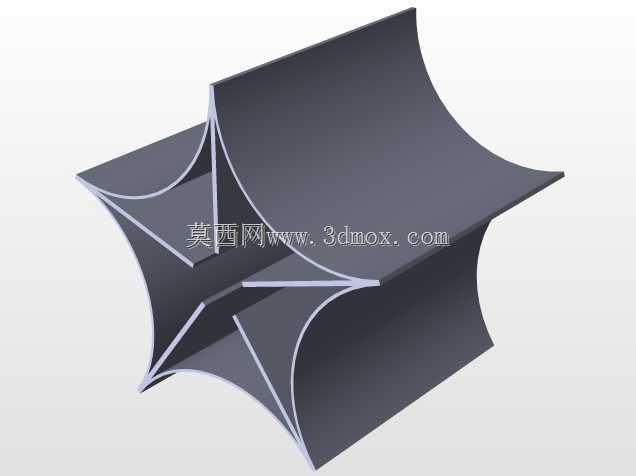

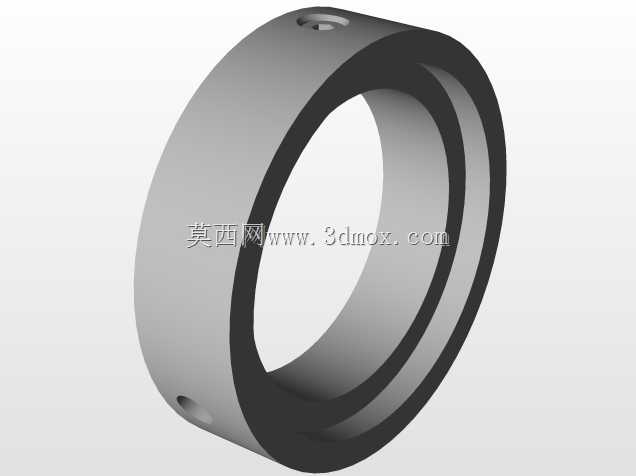

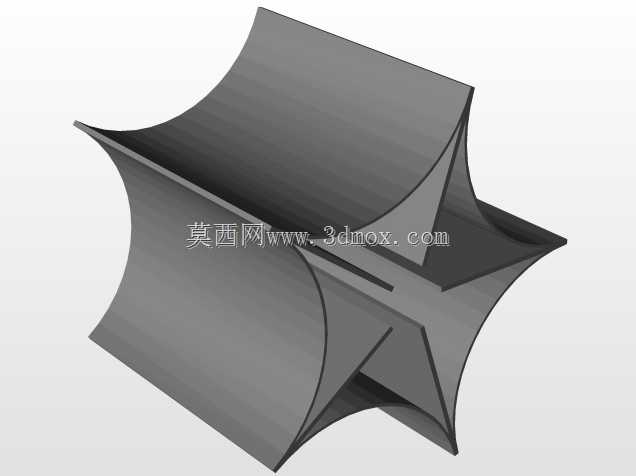

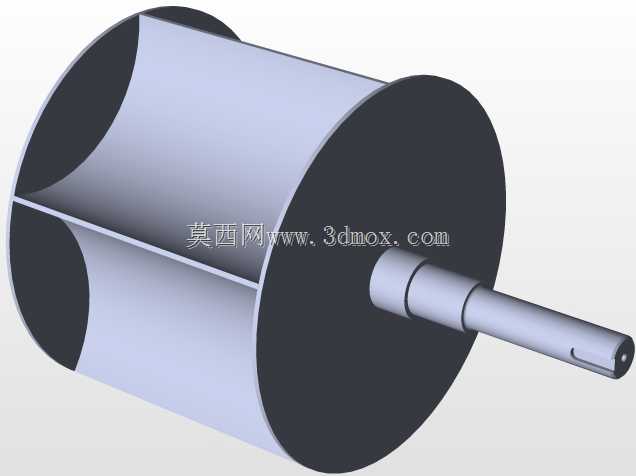

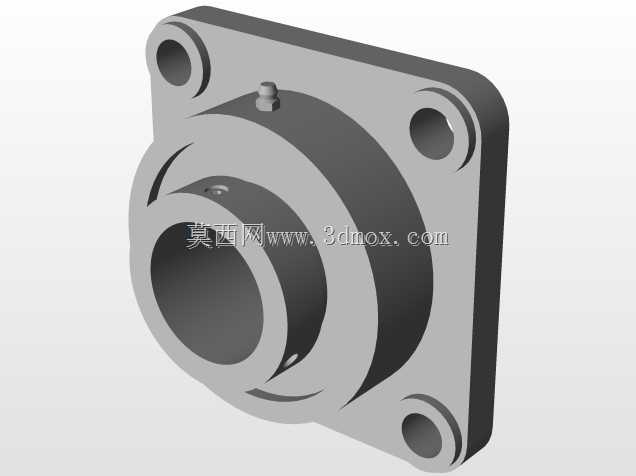

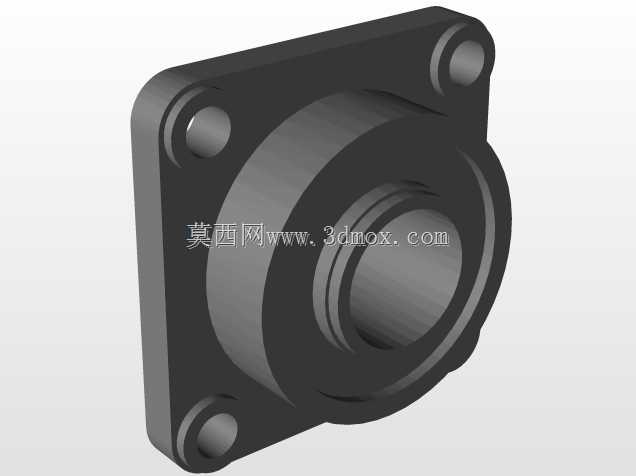

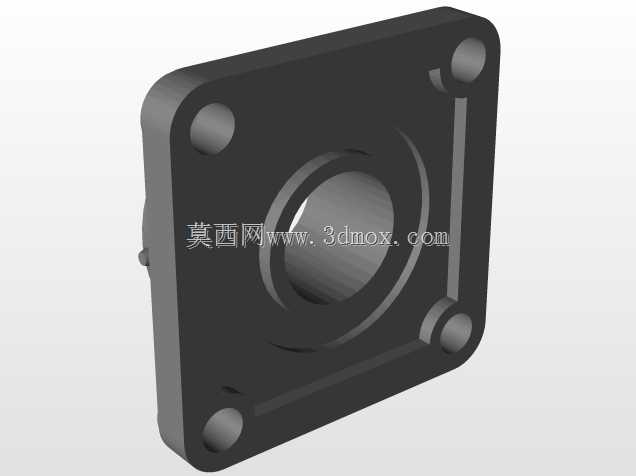

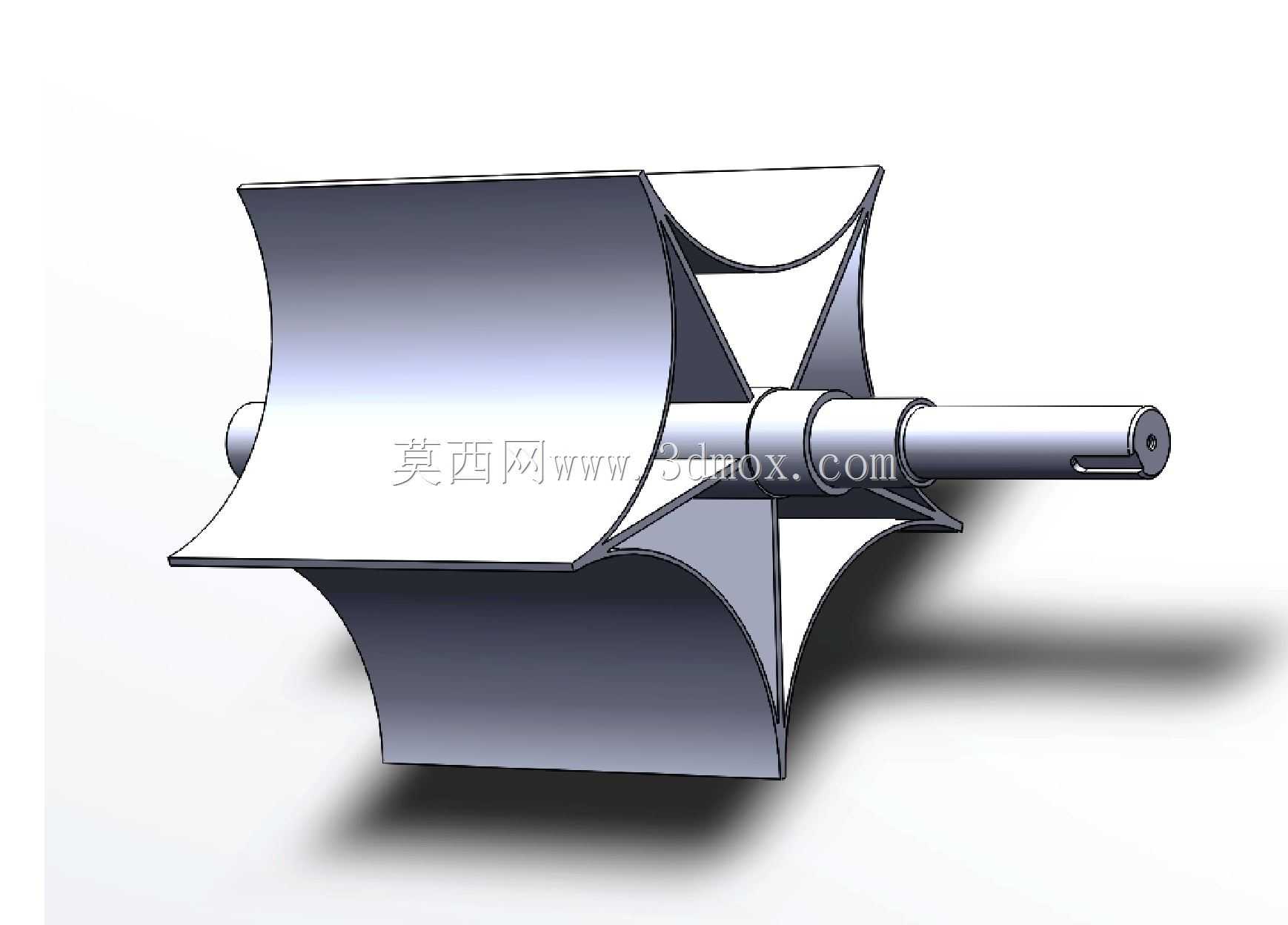

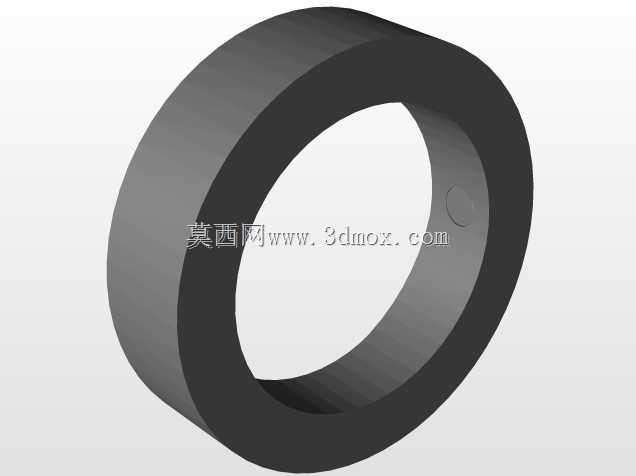

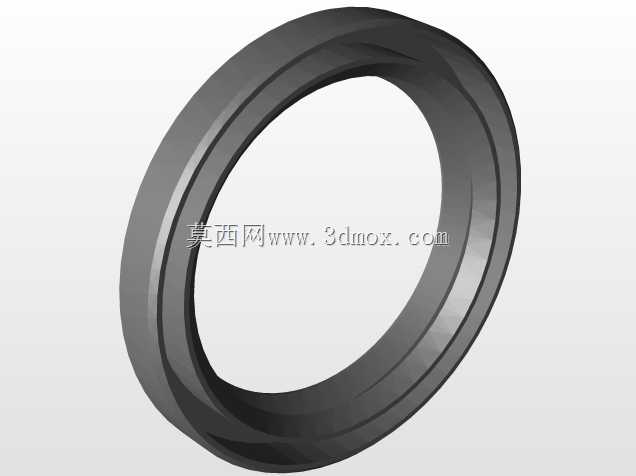

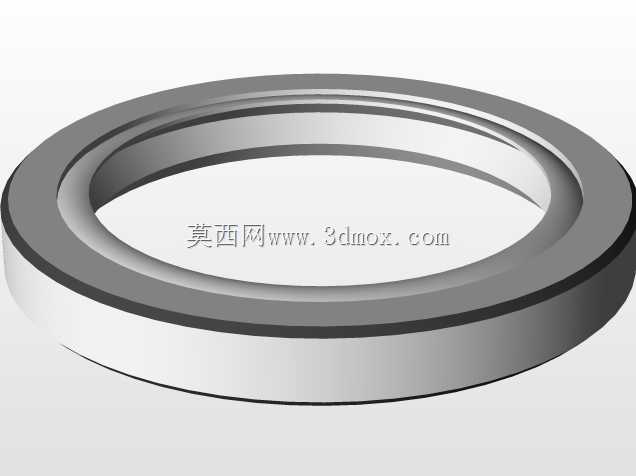

从功能特性来看，该款旋转阀采用闭式叶片转子搭配浅槽转子结构，叶片与壳体内腔的配合间隙经过精细化设计，既保证转子转动过程中不会与壳体发生剐蹭卡滞，又能将间隙控制在合理范围，降低气体泄漏率，实现可靠的锁风效果；浅槽型的转子腔室可减少物料在槽内的残留，对于流动性一般、易粘附的粉体物料，能够有效降低积料堵料风险，提升卸料的均匀连续性。转子轴采用贯穿式支撑结构，两端配合壳体上的轴承安装位，可保障转子转动过程中的同轴度，降低运行过程中的振动与噪音，延长部件使用寿命。

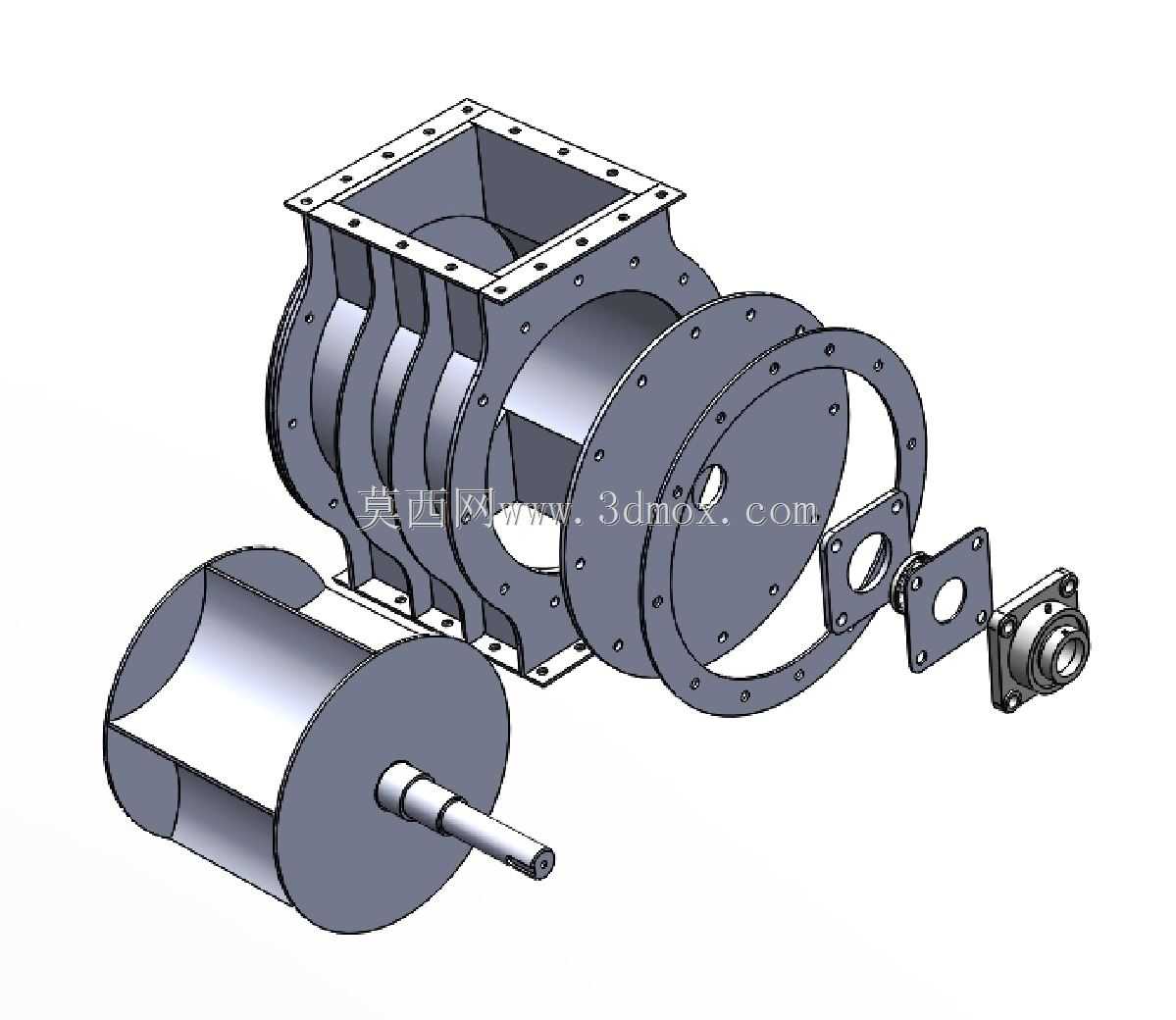

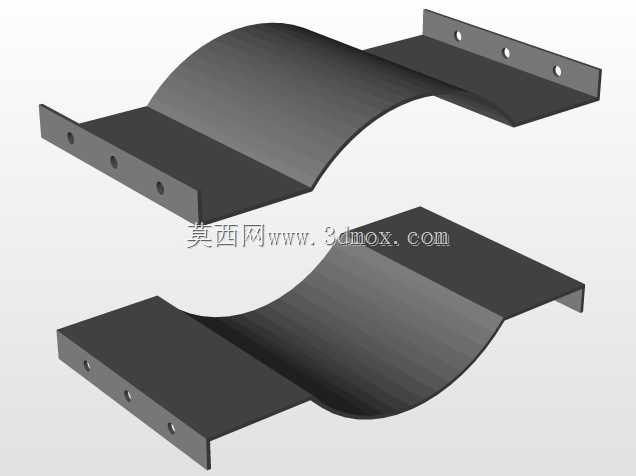

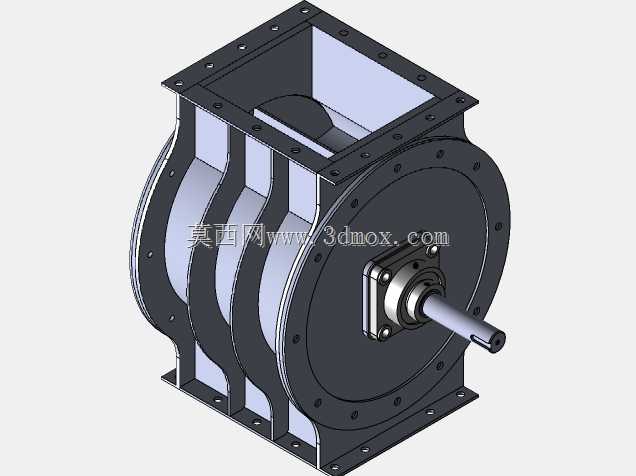

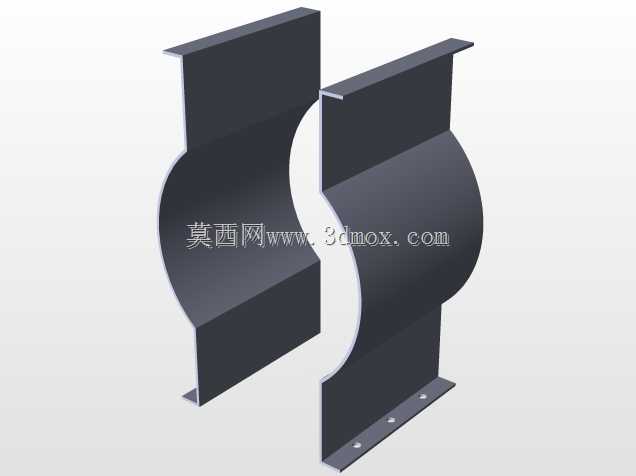

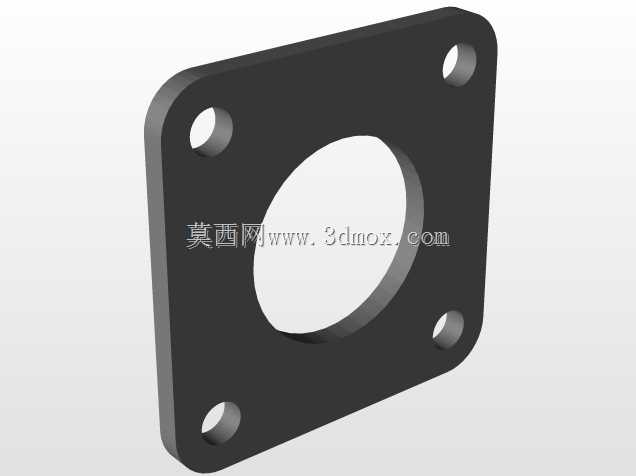

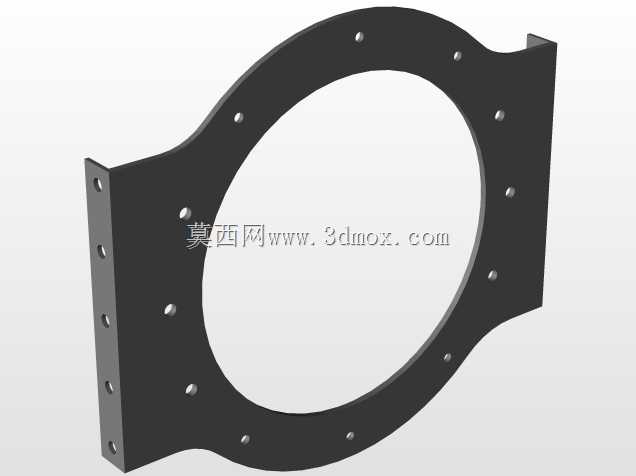

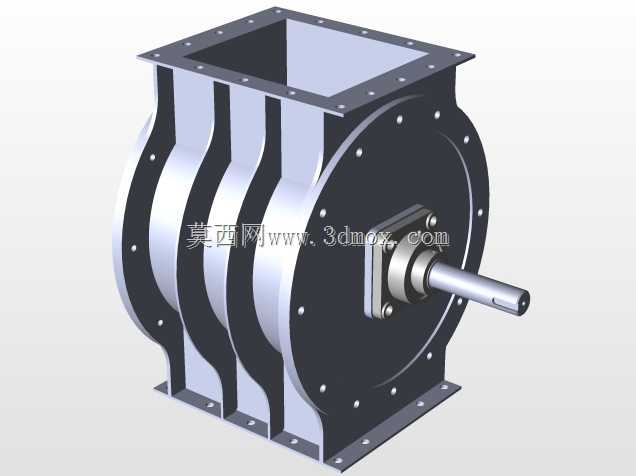

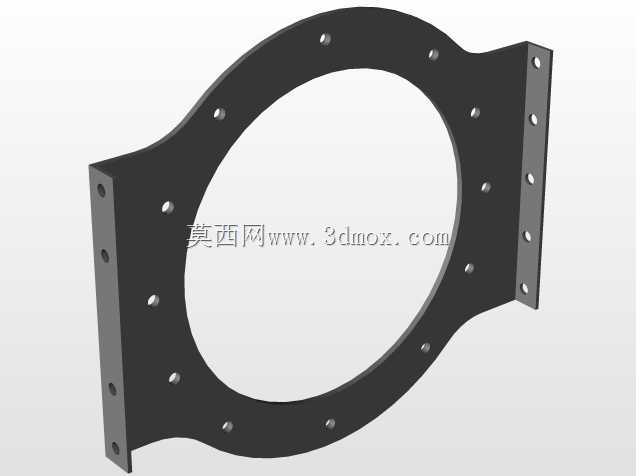

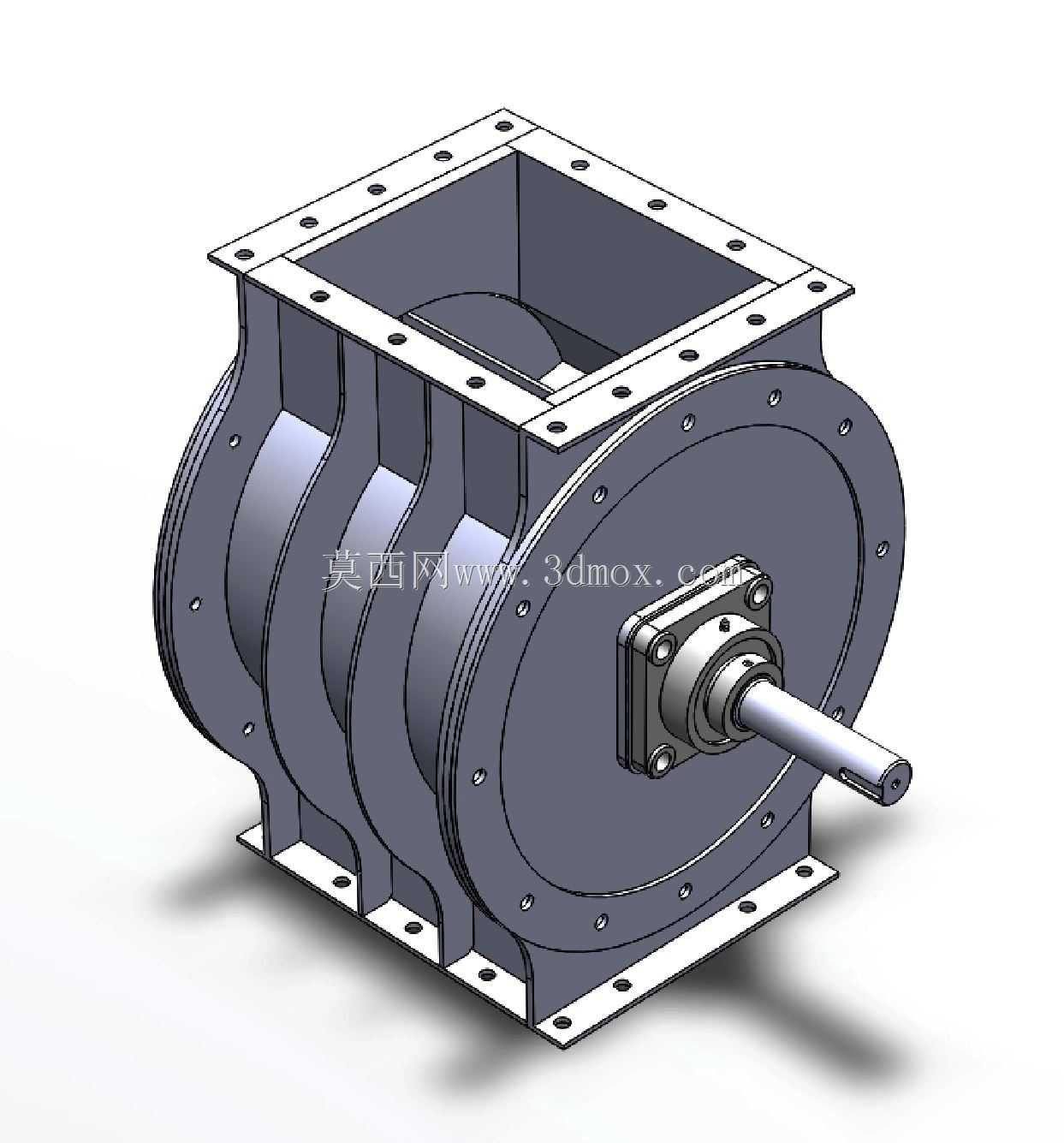

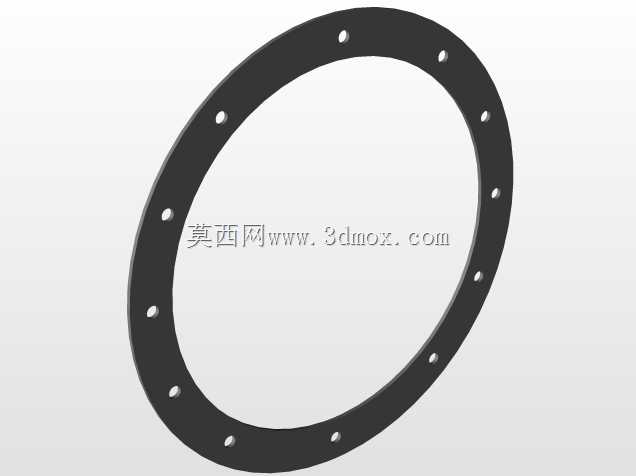

在设计思路上，整体采用上下法兰对接的结构形式，顶部为方形法兰接口，可直接与上方料仓、除尘器灰斗的出料口匹配对接，底部同样设置方形出料法兰，能够与下方的输送管道、螺旋输送机等设备进料口衔接，壳体两侧设置圆形端盖，通过周向均匀布置的螺栓实现端盖与壳体的紧固连接，既保证壳体的密封性能，也方便后期拆解维护、清理转子槽内残留物料。壳体外部设置加强筋结构，对应法兰连接位置、轴承支撑位置做加厚处理，提升整体结构刚性，避免长期承受料柱压力、气压差作用出现壳体变形问题。

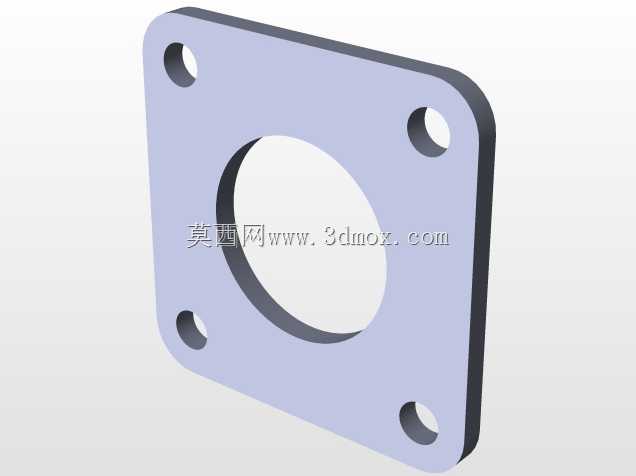

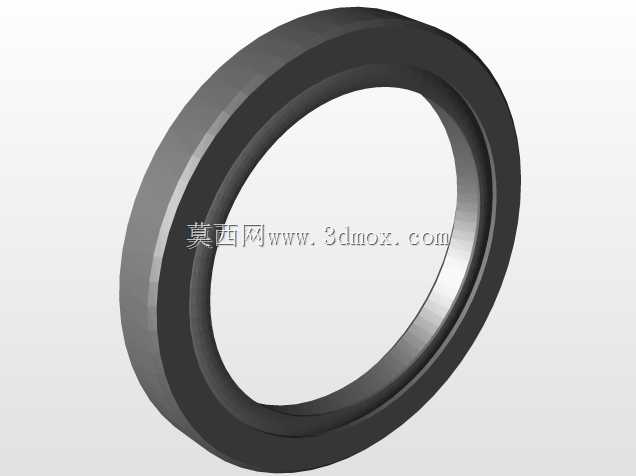

从安装边界来看，顶部方形法兰的螺栓孔采用周向均匀排布设计，可适配同规格的标准法兰对接，安装时需保障设备整体垂直安装，使转子轴线处于水平状态，进出口法兰对接面需加装密封垫片，避免接口位置出现漏风漏料问题；设备两侧需预留足够的维护空间，方便后期拆解端盖、检修轴承与密封件，底部需设置对应支撑结构，避免设备重量全部由上下游管道承担，保障长期运行的结构稳定性。转子转动过程中，每个叶片间的腔室随转子转动依次完成进料、锁气、卸料的循环过程，可实现连续均匀的给料作业，适配不同的转速调节需求，匹配系统不同的卸料量要求。
