气动三通球阀工业结构设计

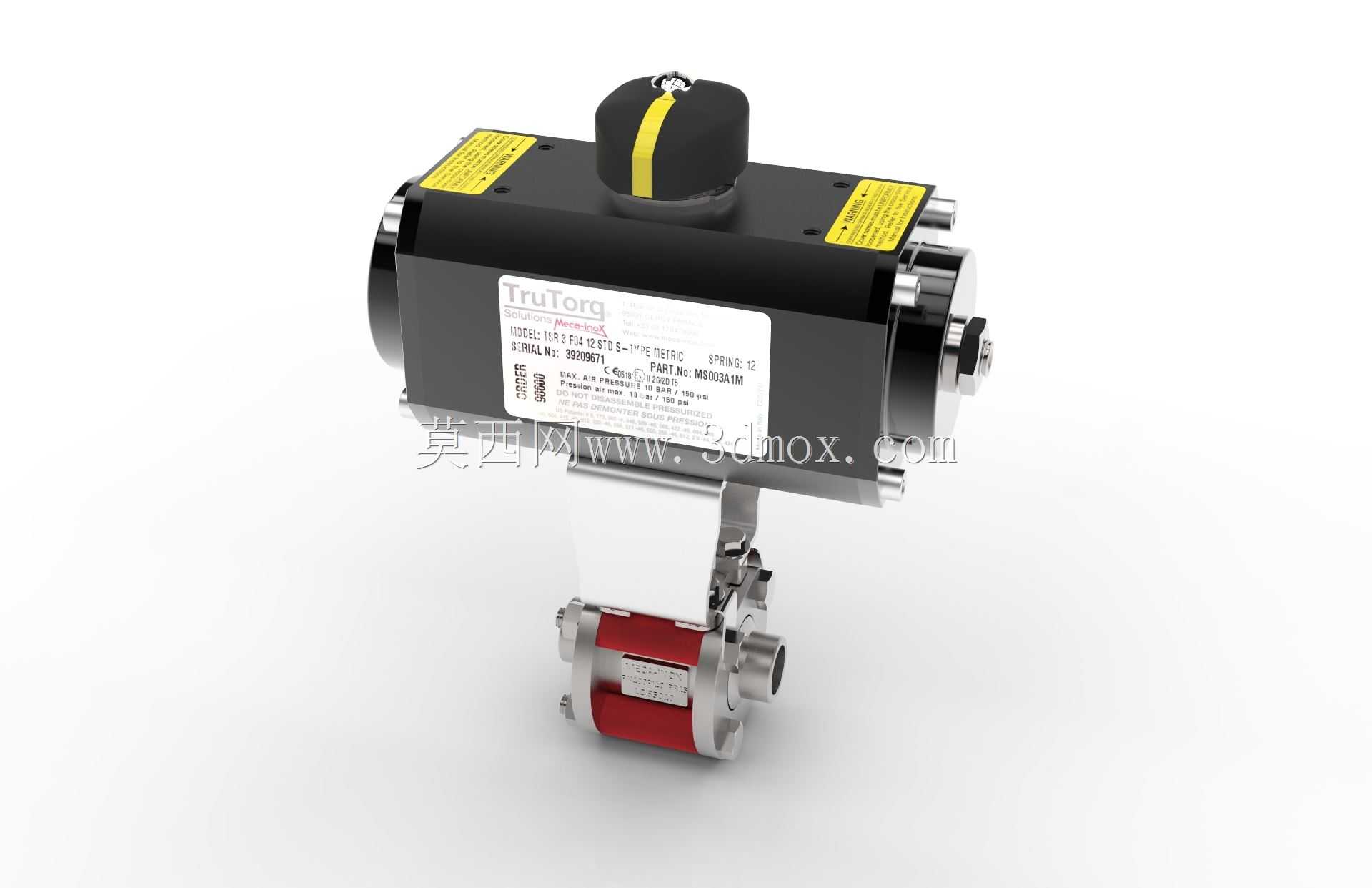

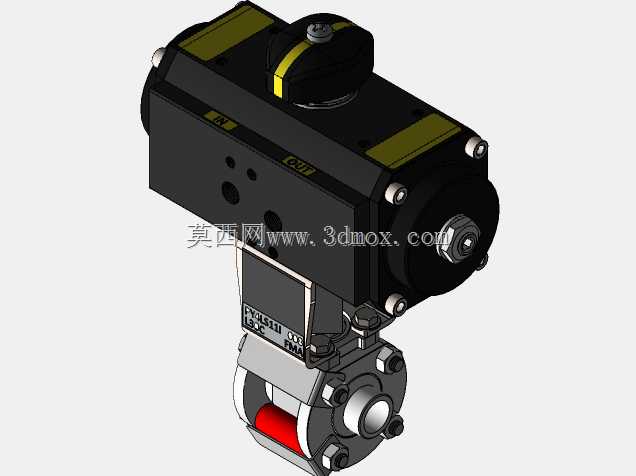

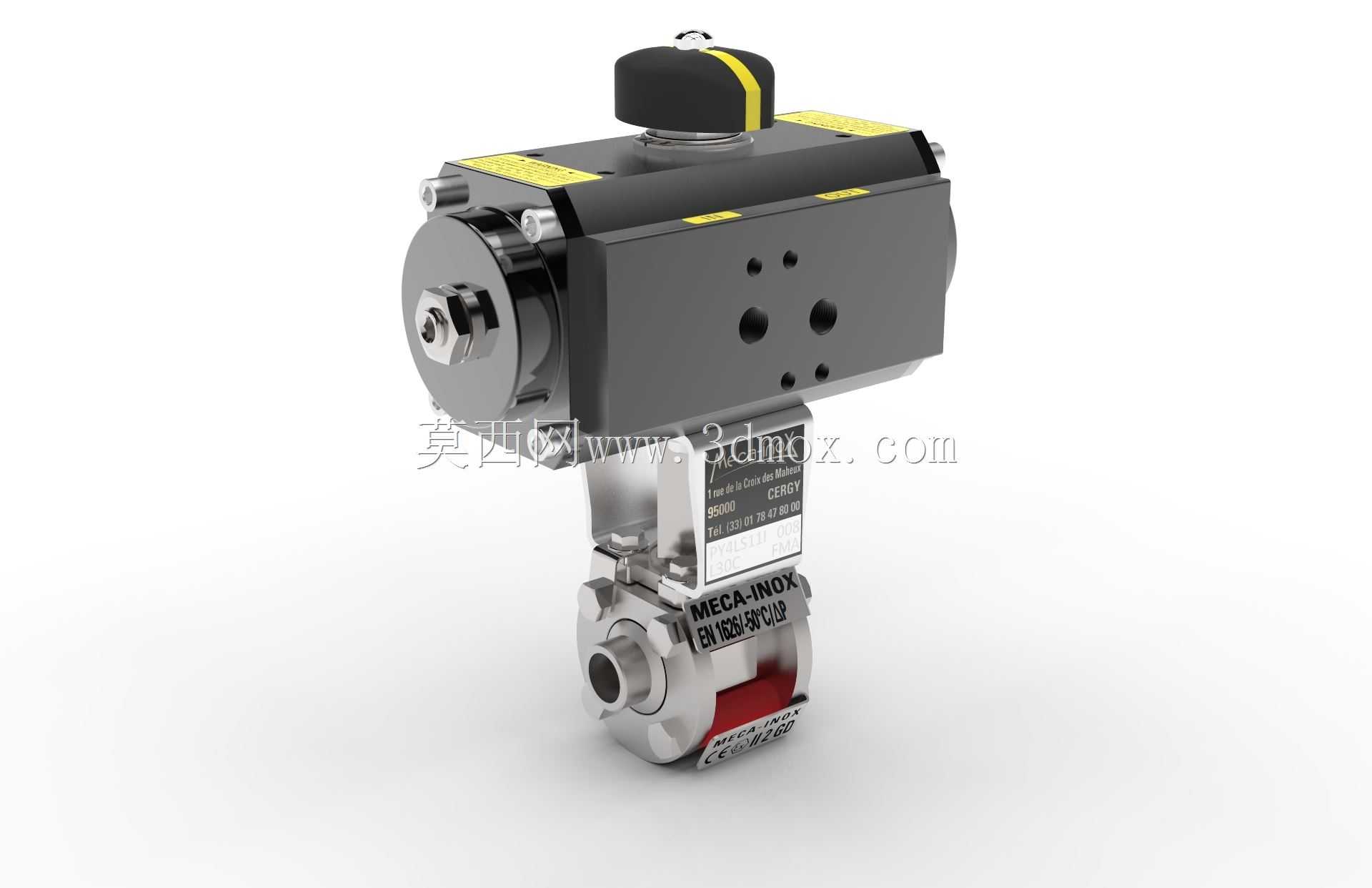

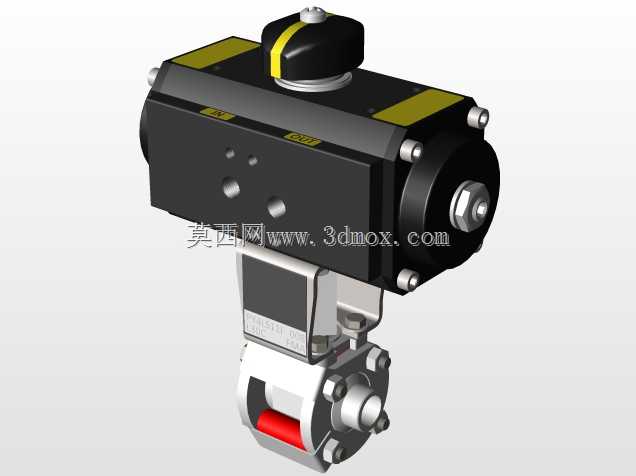

这款气动驱动的三通球阀，主要面向精细化工、食品饮料加工、制药洁净管路以及中小型水处理系统的流体换向、分流与合流工况设计，可在不改动主管路排布的前提下，完成介质流向的快速切换，或是将两路介质汇流至单条管路、将单路介质分流至两条支路，适配多种洁净或轻度腐蚀的流体输送场景。在实际生产场景中，这类阀门常被安装在反应釜进料端、CIP清洗管路切换节点、水处理多介质过滤单元的管路交汇处，替代传统多阀门组合的换向方案，大幅缩减管路排布的空间占用，同时减少管路接头数量，降低介质泄漏的风险。产品采用气动执行器与阀体直连的紧凑结构设计，执行器顶部配备带清晰档位标识的操作指示盖，黄色指示条可直观反馈阀门当前的通断状态，方便现场巡检人员快速确认工位状态，无需拆解阀件即可判断阀门工作位置。执行器本体采用硬质阳极氧化铝合金壳体，表面做防腐封层处理，可适配多数常规工业车间的潮湿、轻度腐蚀环境，执行器两侧的端盖采用螺栓锁紧结构，后期维护时可快速拆解更换内部密封件，无需整体更换执行单元。阀体部分采用不锈钢锻压成型，流道做精密抛光处理，流道内壁无卫生死角，可满足食品、制药行业的洁净输送要求，避免介质残留引发的菌群滋生问题；阀球与阀座之间采用软质密封结构，密封副配合紧密，在额定压力工况下可实现零泄漏，阀杆部位采用多重填料密封结构，可有效避免阀杆转动过程中的介质外渗问题。在安装边界设计上，阀门采用标准内螺纹连接端，可直接与同规格的工业管路对接，无需额外定制转接接头，执行器的气源接口设置在阀体侧方，预留了足够的气管安装操作空间，不会与相邻管路、支架产生安装干涉；整体结构的重心沿阀体中轴线分布，安装后不会对管路产生额外的偏载力矩，可适配水平、垂直等多种管路安装朝向，无需额外加装支撑构件即可稳定运行。设计过程中充分考虑了气动驱动的扭矩匹配，执行器输出扭矩预留了足够的安全余量，即使在介质带有少量细小颗粒、阀座摩擦阻力略有上升的工况下，也能保证阀门动作顺畅，不会出现卡滞、到位不全的问题，同时执行器可适配标准电磁阀信号控制，可直接接入工厂的自动化控制系统，实现远程的工位切换操作，无需人工现场手动操作，提升管路系统的自动化运行水平。
