弯型液压连接软管接头结构设计

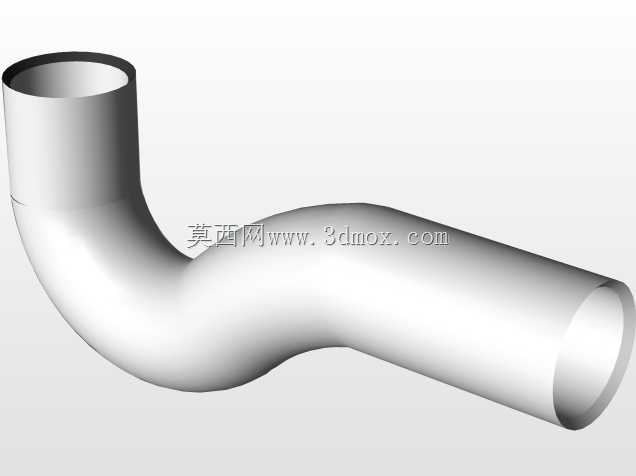

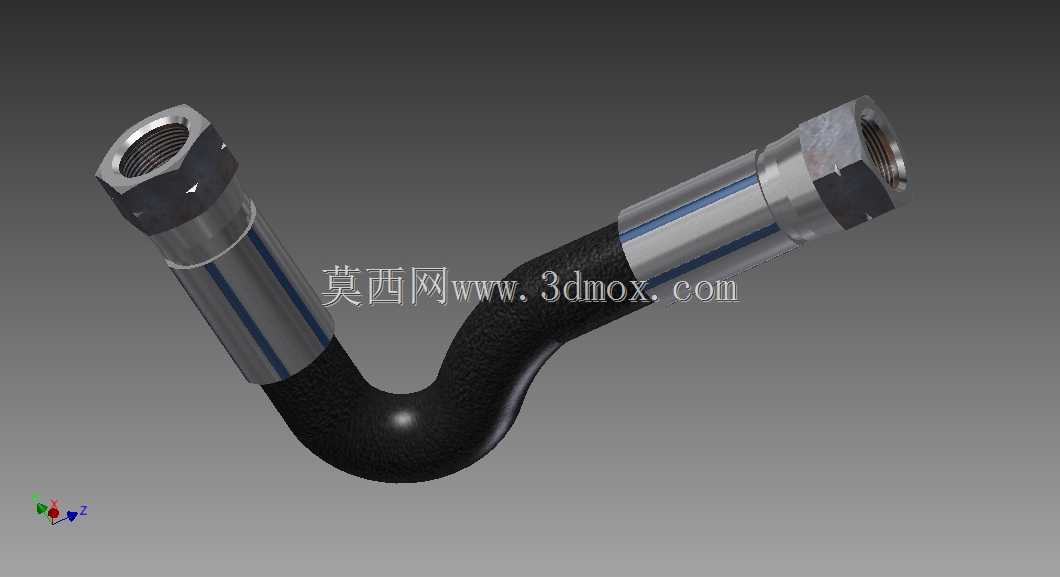

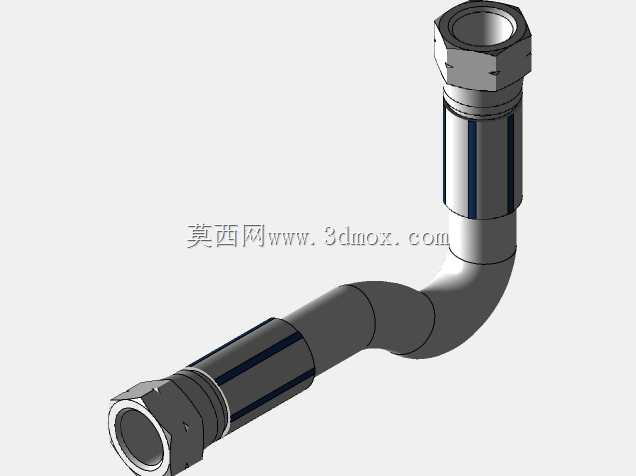

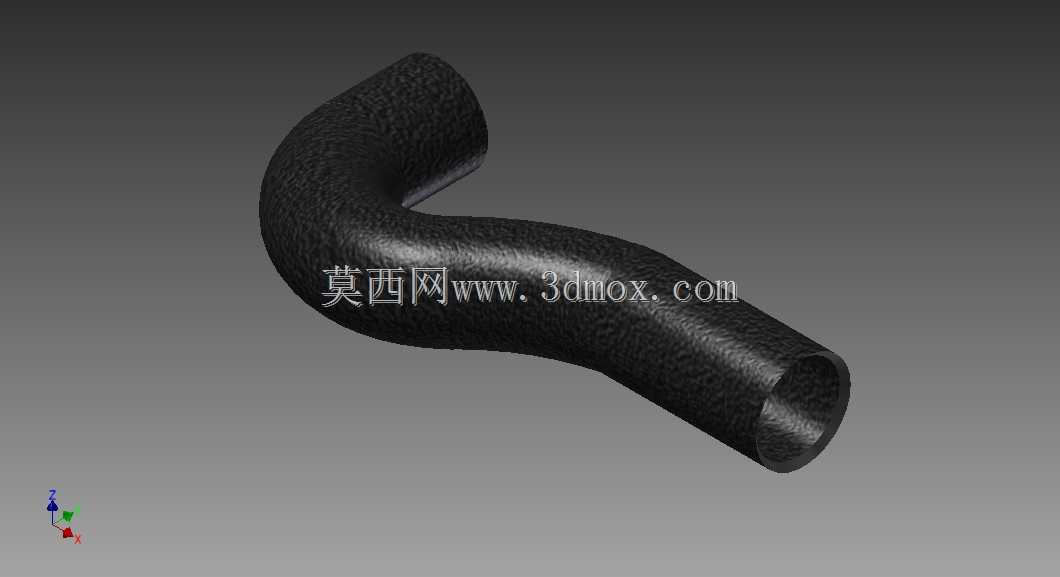

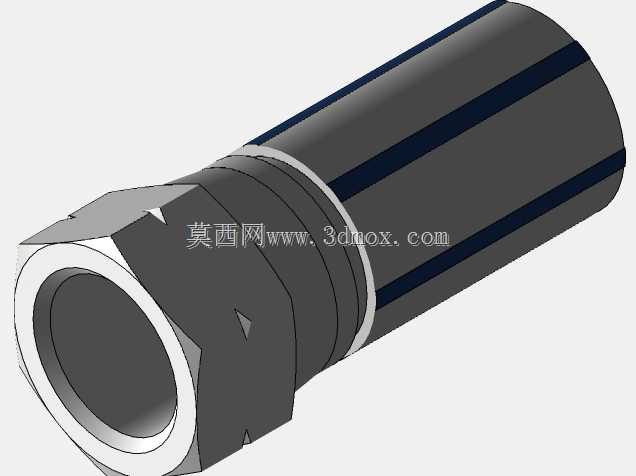

这款弯型液压连接软管接头，是液压传动系统中承担管路柔性衔接的核心零部件，主要应用在工程机械、重型装备、工业液压站、农业机械等存在液压动力传输的场景中，用来连通刚性液压管路与柔性高压软管，解决设备布局中管路走向存在转角、存在相对振动位移的连接需求，避免刚性直连带来的应力集中、管路断裂、密封失效等问题。在实际设备运行过程中，液压系统往往存在泵组运行振动、执行元件往复动作带来的管路位移，直型接头无法适配转角布局的安装空间，而这款弯型结构的接头可以在有限的设备舱空间内完成90度左右的管路转向，无需额外增加多段接头转接，既减少了管路连接的泄漏点，也能优化整体管路的排布走向，让液压管路布局更紧凑合理。从功能特性来看，接头两端采用内螺纹连接结构，一端可对接设备端的刚性外螺纹油口，另一端可扣压高压液压软管，接头中部的金属加固段可以承受高压液压油的脉冲冲击，外层的防护结构可以隔绝外界油污、粉尘对接头金属基体的腐蚀，弯曲段的弧度经过平滑过渡处理，不会出现液压油流通的直角死区，能有效降低油液流经接头时的压力损失，减少局部紊流带来的管路振动与噪音。在设计思路上，这款接头首先考虑了液压系统的高压工况密封需求，两端的螺纹加工精度满足液压管路的密封配合要求，螺母段采用六角结构设计，方便安装时使用标准扳手施加拧紧力矩，无需定制专用工装；弯曲段的曲率半径经过反复校核，既保证了转向角度满足常见的设备布局需求，也避免了曲率过小导致的软管弯折憋压、通流面积减小的问题；接头与软管连接的部位设计了多道环形扣压槽，当软管扣压完成后，橡胶层与金属槽体紧密嵌合，能够承受系统额定工作压力下的拉脱力，不会在高压脉冲下出现软管脱落、漏油的故障。从安装边界来看，接头两端的螺纹规格适配主流的高压液压软管通径，六角螺母的对边尺寸符合标准紧固件的安装空间要求，弯曲后的整体外轮廓尺寸紧凑，在设备内部安装时不会与周边的结构件、其他管路产生干涉，安装时只需按照标准力矩拧紧两端连接部位，扣压软管时保证扣压量在设计区间内，即可长期稳定工作，日常维护时也可快速拆卸更换，降低设备的运维成本。在实际应用中，这类接头可以适配矿物液压油、乳化液等多种液压传动介质，工作温度覆盖常规工业场景的环境要求，能够在户外工程机械的恶劣工况下保持稳定的密封性能，避免因接头泄漏导致的液压系统压力不足、设备动作失效等问题，是液压管路系统中不可或缺的基础连接部件。
