带霍尔检测探头的三轴自动扫描样品架

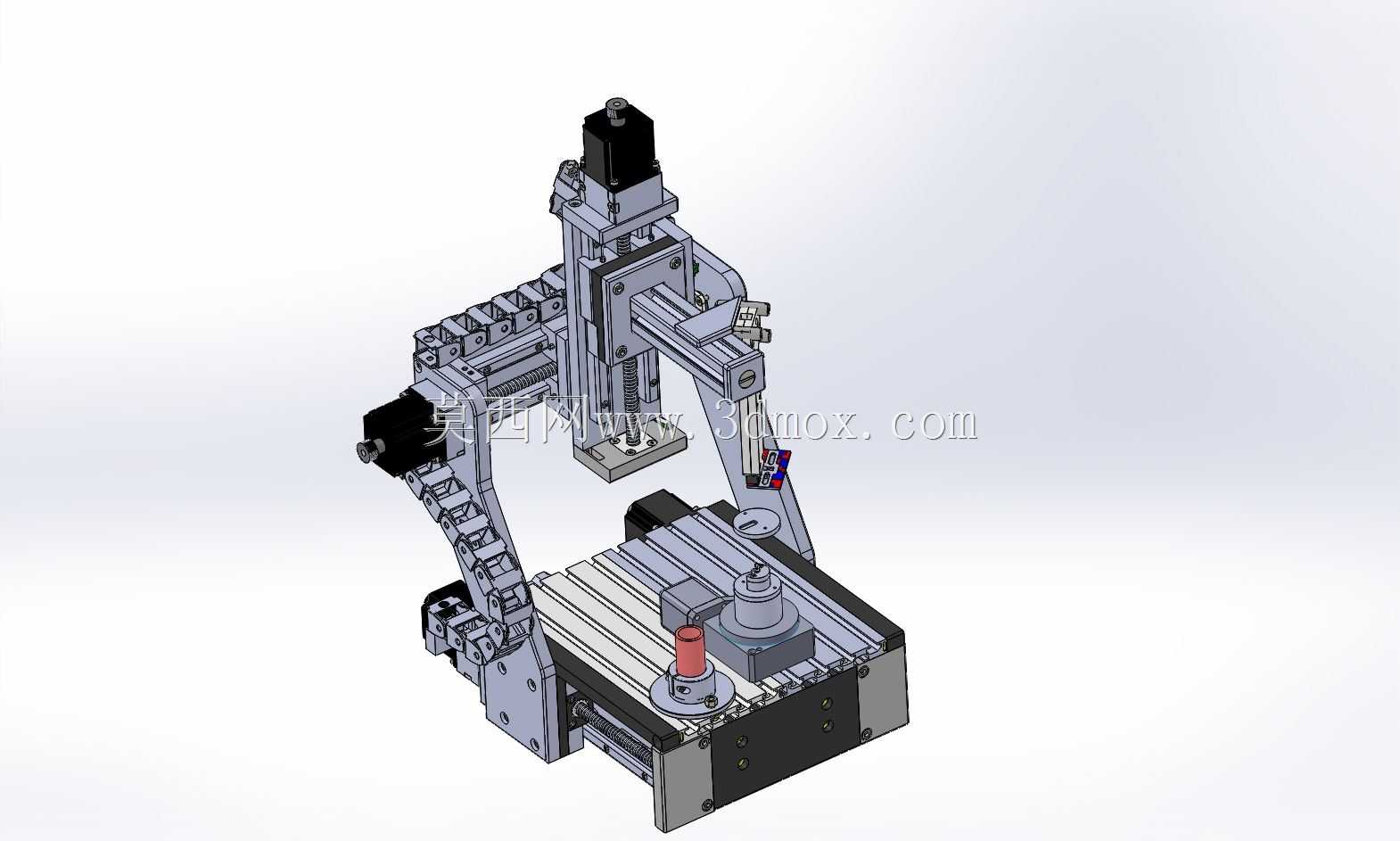

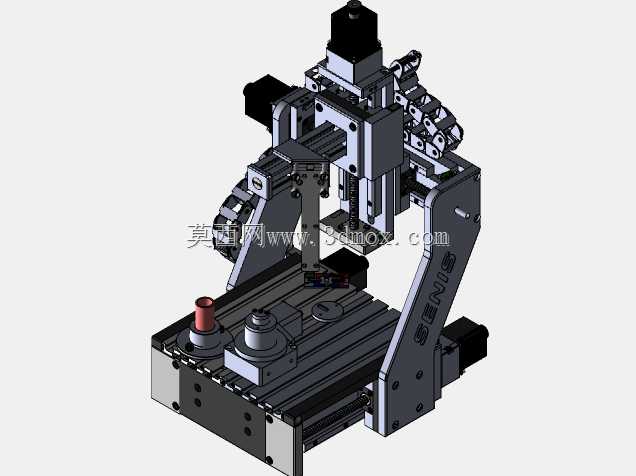

该设备主要应用于实验室材料特性检测、小型工件尺寸扫描、磁性能参数采集等场景，可搭配霍尔检测元件完成对平面类、小型异形工件的多点位自动扫描作业，替代人工手持探头逐点检测的低效模式，大幅提升检测数据的一致性与采集效率，适合科研院所、小型加工企业的质检与实验环节使用。设备整体采用龙门式三轴运动架构，底部为带T型槽的铸铁安装基座，可灵活装夹不同规格的待测样品，基座上集成霍尔探头固定座，预留探头高度调节余量，可适配不同厚度样品的检测需求。X轴采用直线导轨搭配同步带传动结构，负责带动龙门架完成横向长距离移动，行程覆盖整个基座装夹区域；Y轴搭载在龙门横梁上，采用滑块导轨搭配丝杆传动，负责检测端的纵向进给；Z轴为垂直布置的滑台模组，搭载检测执行端，可完成垂直方向的精准升降，三个运动轴均预留了驱动元件安装位，可适配步进电机或伺服电机，满足不同精度等级的运动控制需求。设计过程中充分考虑了安装边界与操作空间，整体结构紧凑，底部基座的安装孔位采用标准化间距设计，可直接固定在常规实验工作台面上，无需额外定制安装支架；拖链采用侧装式布置，将所有运动轴的线缆收纳在内，避免运动过程中线缆剐蹭待测样品或运动部件，提升设备运行稳定性。各运动轴的限位位置均预留了缓冲安装位，可加装橡胶缓冲块或光电限位开关，防止超程运行造成结构损坏；龙门架的支撑臂采用加强筋结构设计，在减轻整体重量的同时保证结构刚性，避免高速运动过程中出现震颤影响检测精度。霍尔探头的安装位设计了微调结构，可在小范围内调整探头的垂直高度与倾斜角度，保证探头端面与待测样品表面保持合适的检测间距，适配不同检测灵敏度要求的霍尔元件使用。设备的走线全部采用隐藏式布置，外部无裸露线缆，整体外观整洁，操作区域无突出结构，方便操作人员取放待测样品，同时降低日常清洁维护的难度。
