VTR滤杯振动进料喂入设备结构设计

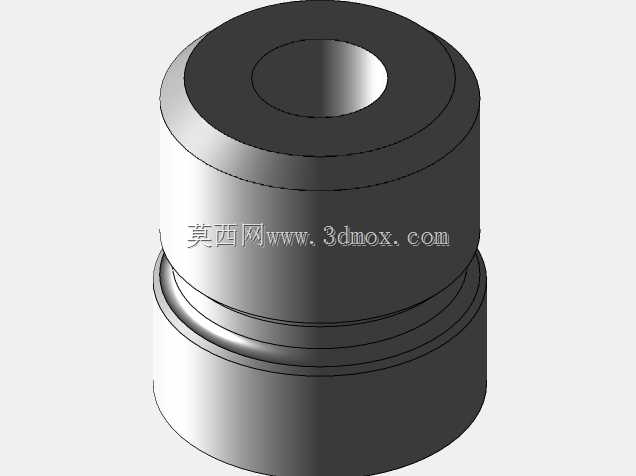

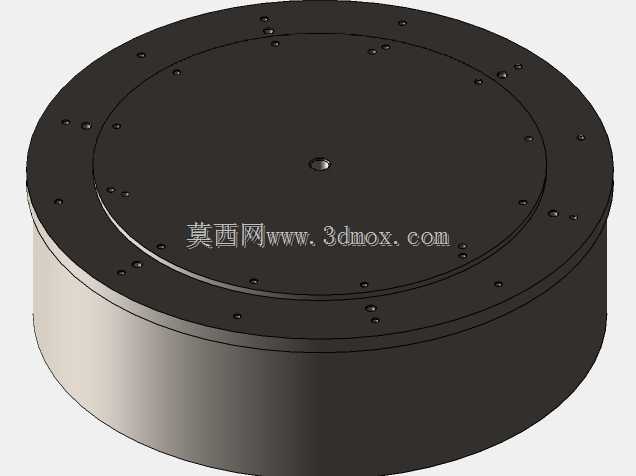

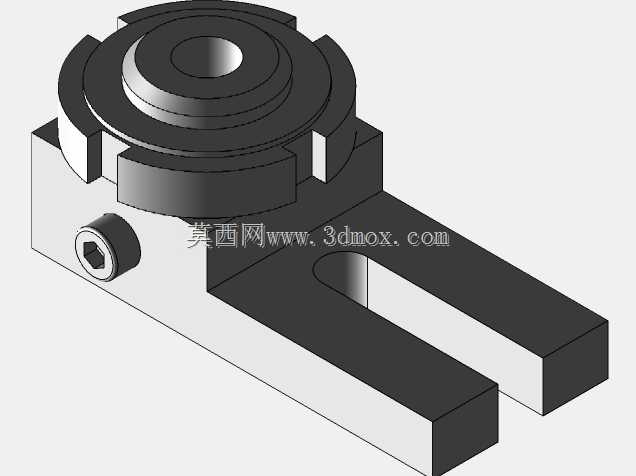

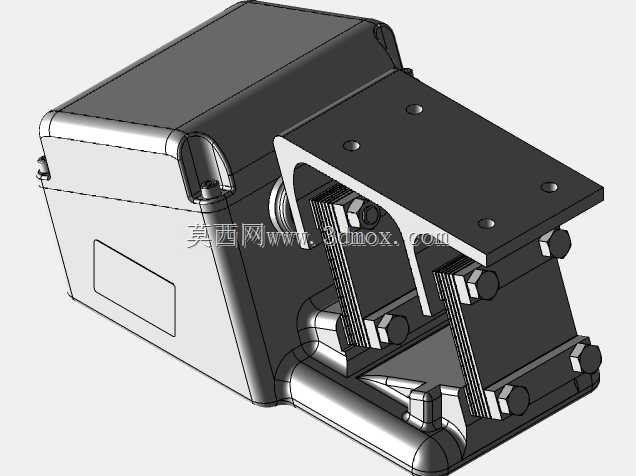

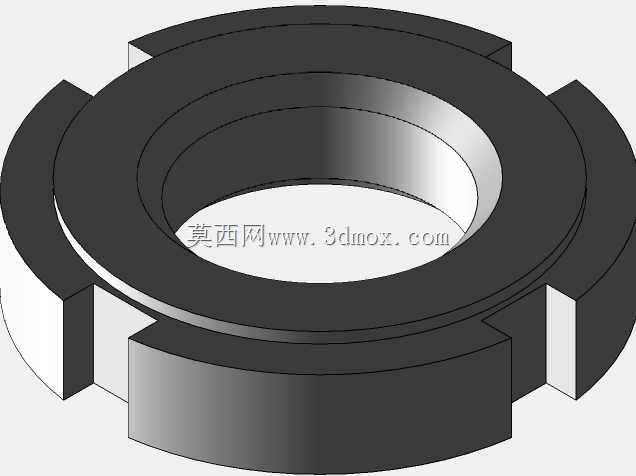

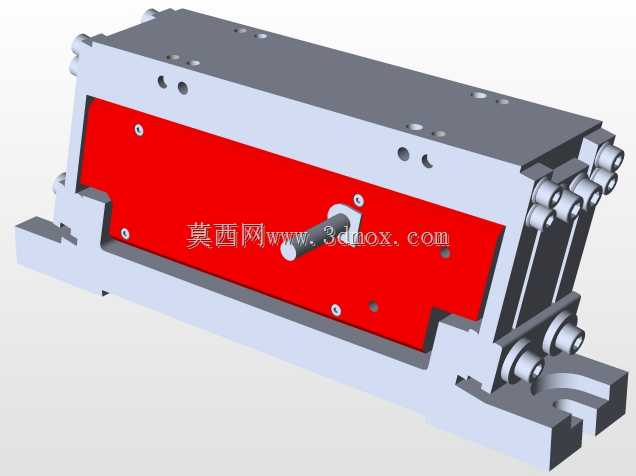

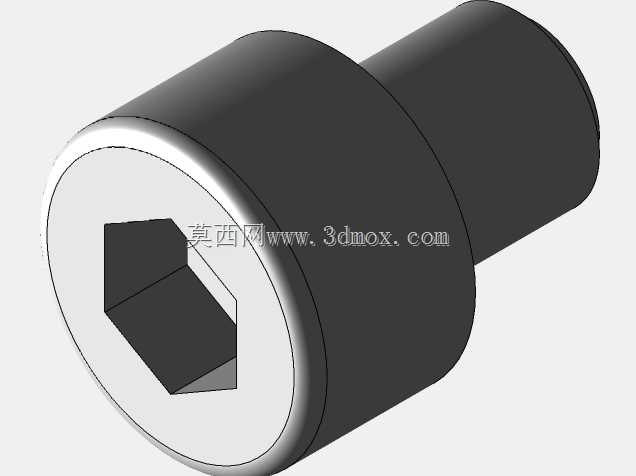

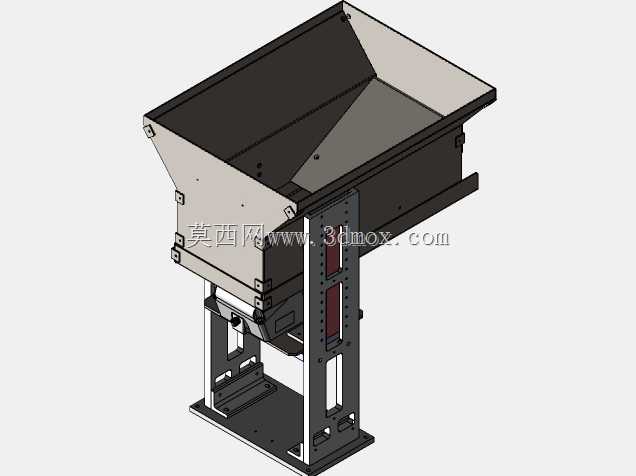

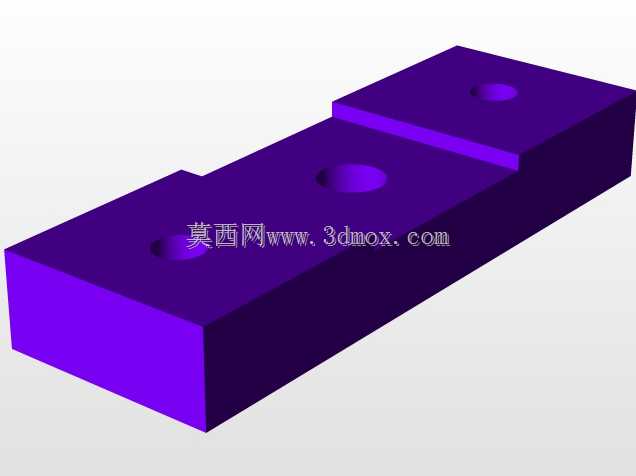

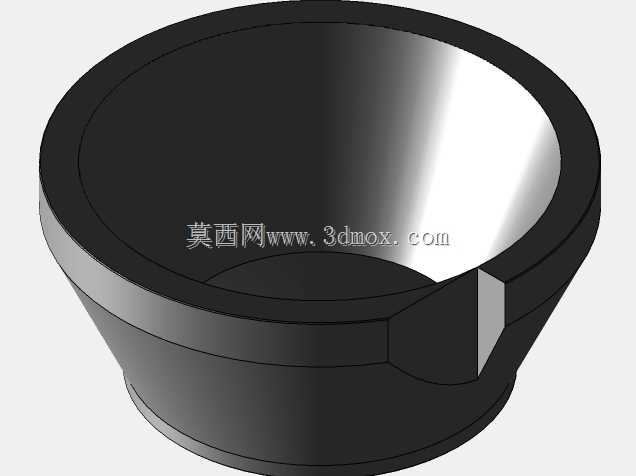

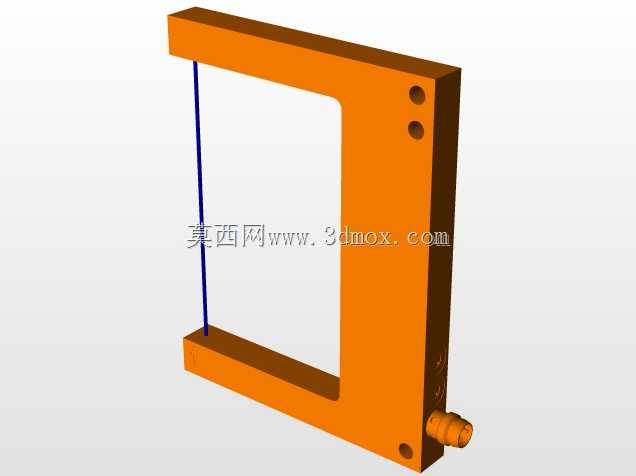

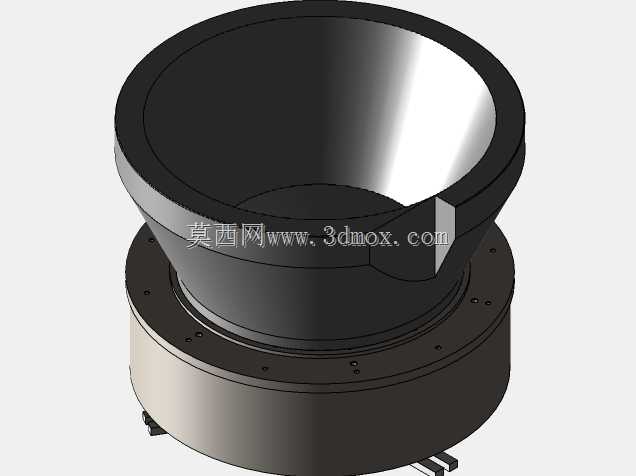

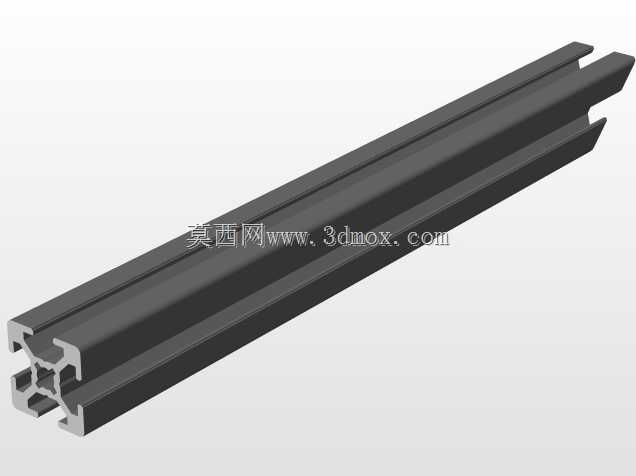

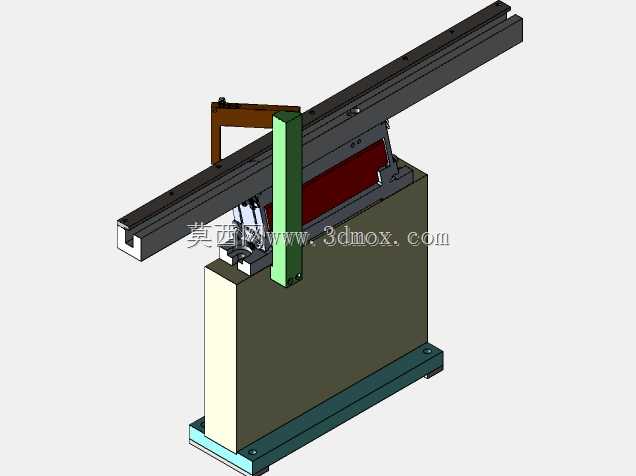

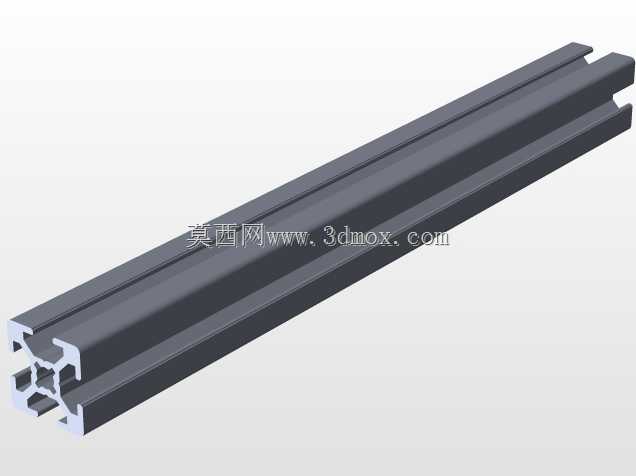

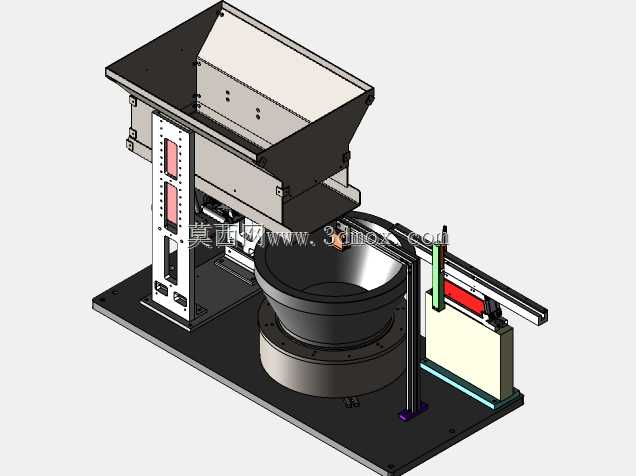

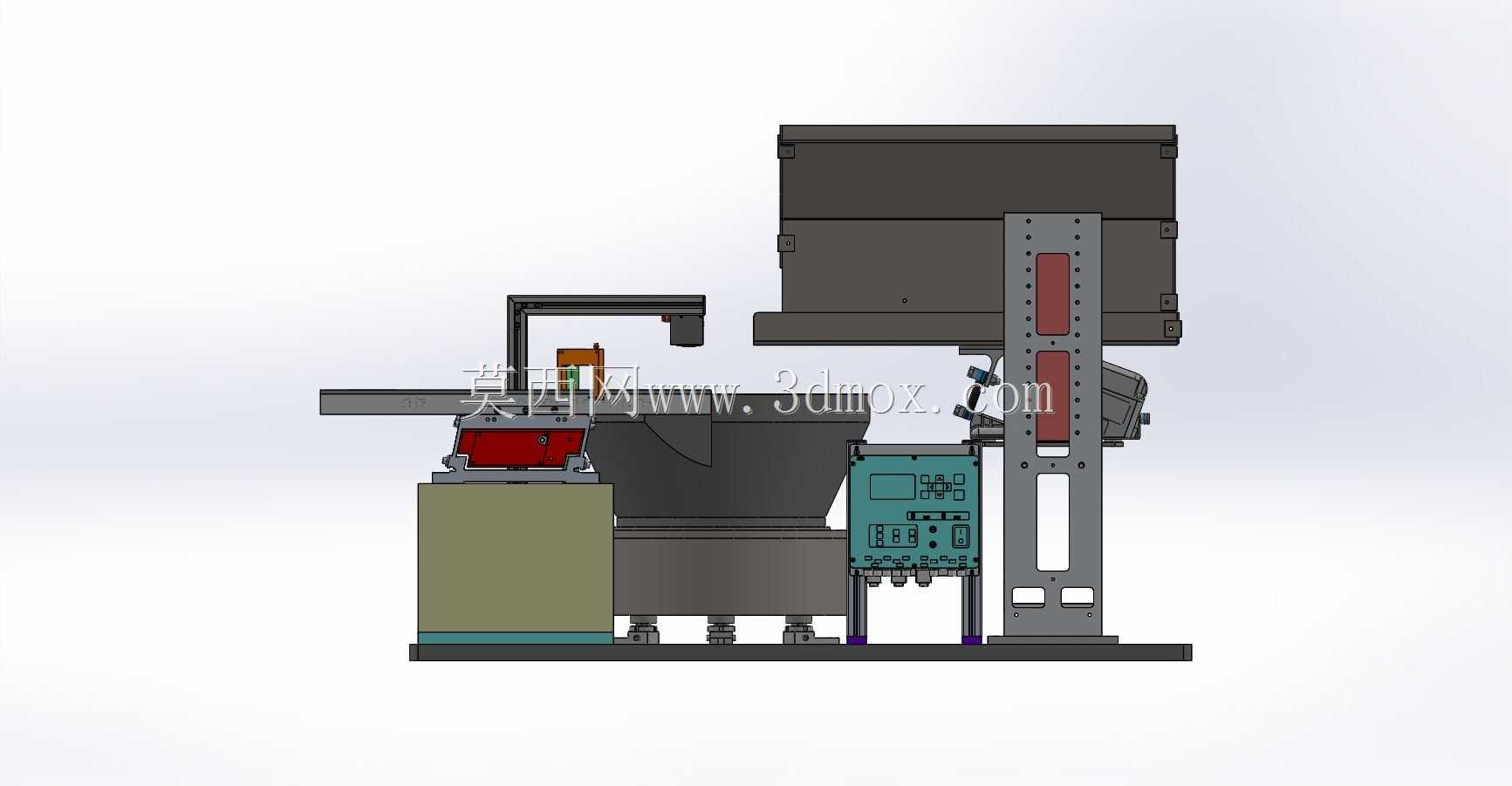

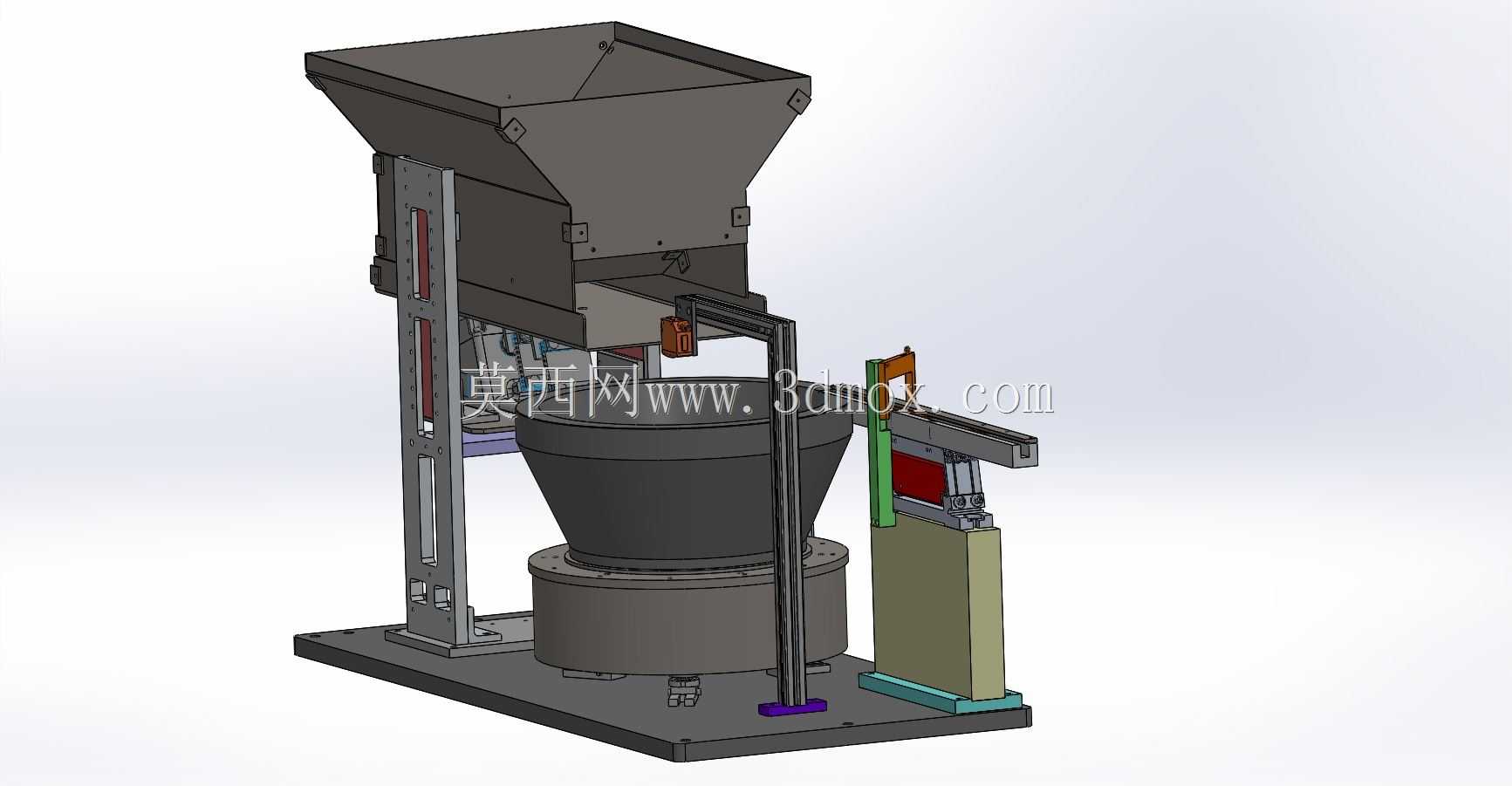

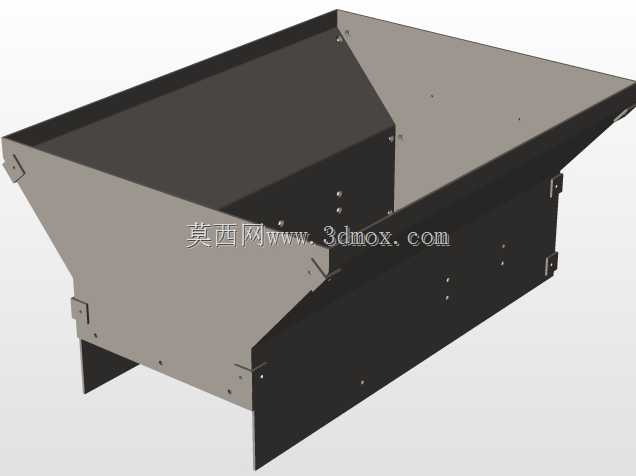

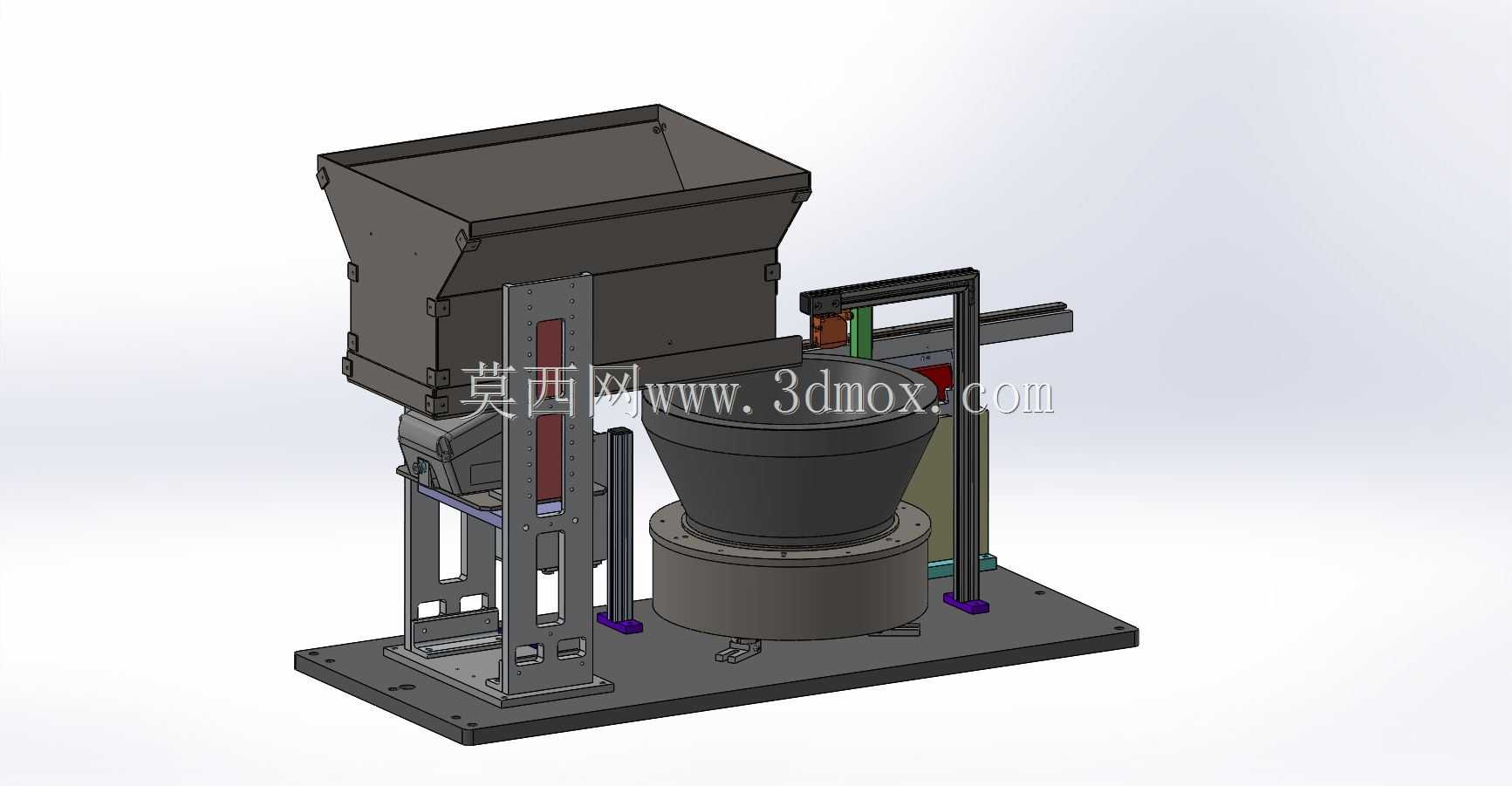

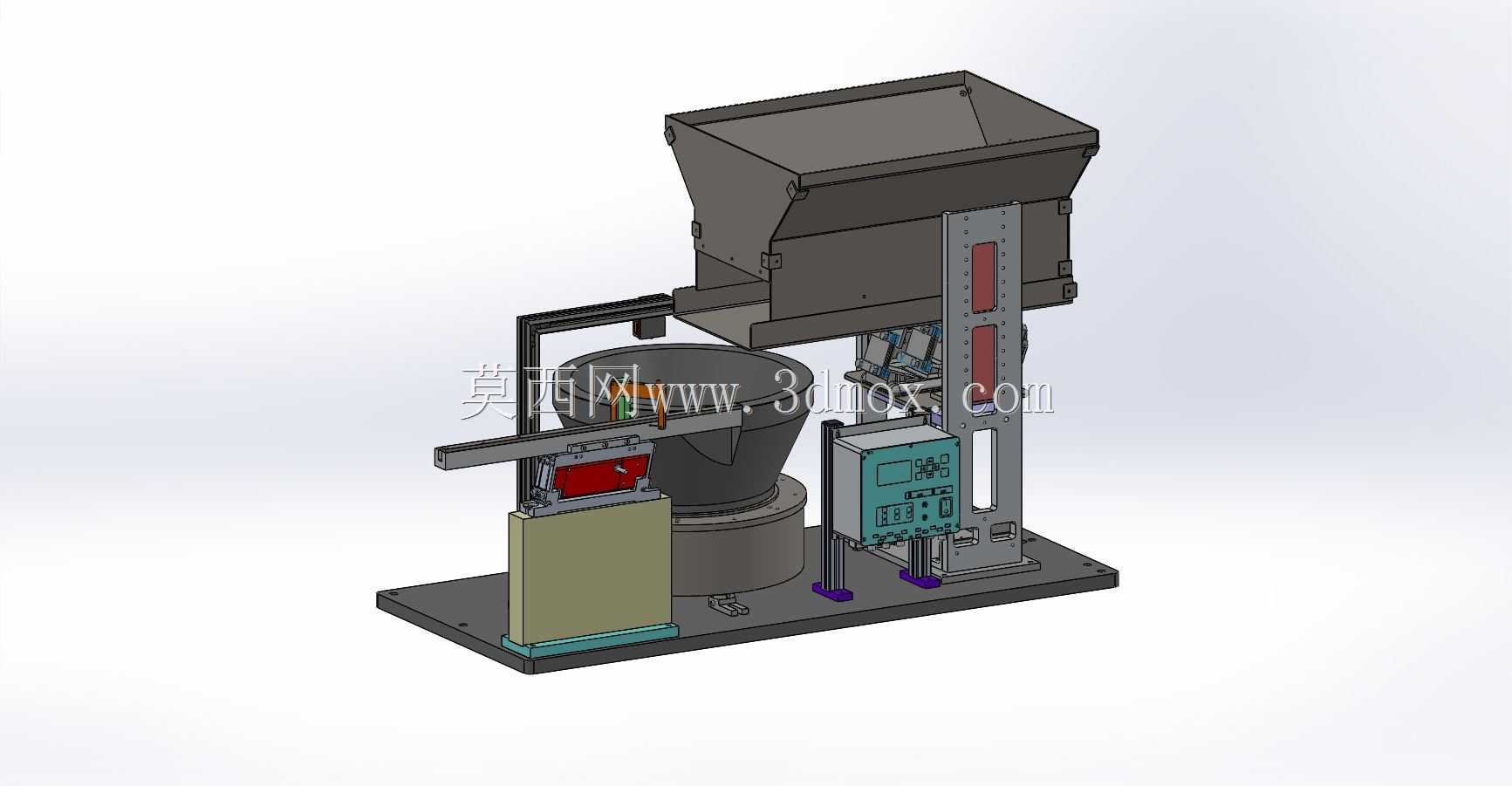

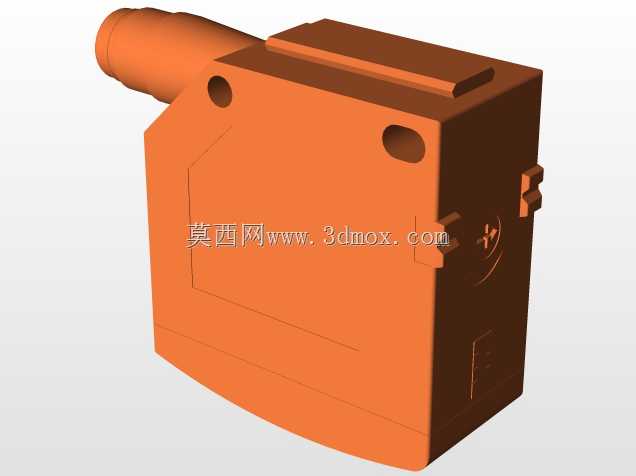

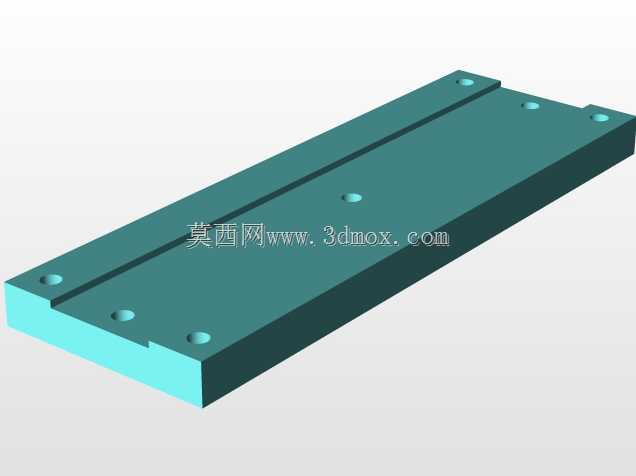

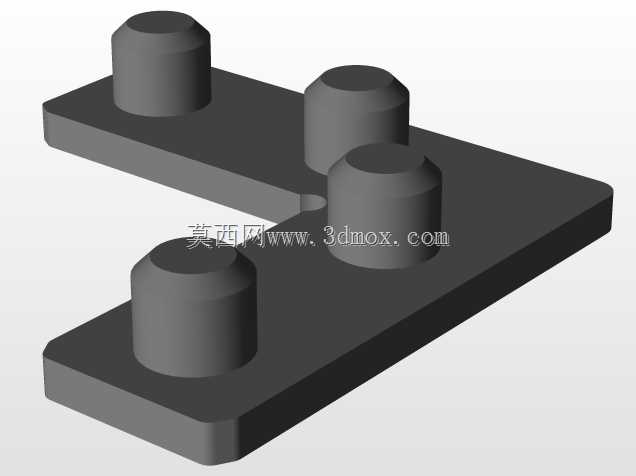

该设备面向高速自动化产线的小规格滤杯类工件上料场景设计，主要应用于滤芯组装、滤杯检测、滤杯包装等连续化生产工序中，解决传统人工上料效率低、摆放一致性差、易混入不合格工件的痛点，可适配300PPM的高速产线节拍，满足大批量连续生产的供料需求。设备整体采用立式集成布局，上部设置大容量储料料斗，可单次存储足量待加工滤杯工件，减少人工补料频次；料斗下方衔接振动送料主体，通过定向振动将杂乱堆叠的滤杯逐一排序整理，以统一姿态输送至出料工位；出料端配置直线送料轨道与分料定位机构，可将排序完成的滤杯精准输送至指定取料位置，配合下游机械手或移栽机构完成工件的取放作业，整套供料过程无需人工干预，可实现滤杯工件的全自动定向排序与连续供料。设计过程中重点考量了振动参数与滤杯形态的匹配性，针对滤杯的薄壁、易磕碰特性，调整振动盘的振幅与振动频率，避免送料过程中工件出现磕碰变形、表面划伤的问题；储料斗采用倾斜落料结构，可依靠工件自重持续向振动盘内补料，同时在料斗与振动盘衔接处设置挡料结构，避免一次性落料过多造成振动盘卡料、堵料。设备底座采用加厚钢板加工而成，底部预留标准化安装孔位，可直接固定在产线机架或地面上，整体安装边界紧凑，不会占用过多产线空间；电控模块集成安装在设备侧方的立式支架上，集成振动控制器、参数调节面板与状态指示灯，操作人员可直接在面板上调整送料速度、振动幅度等参数，适配不同规格滤杯的送料需求，同时可快速排查设备运行故障。设备的出料轨道可根据滤杯的尺寸快速更换，无需对主体结构进行大幅改动，即可兼容相近规格的杯类工件送料，具备较强的产线适配能力；各运动部件均设置防护结构，避免运行过程中人员误触造成安全隐患，同时外露结构均做圆角处理，无尖锐棱角，符合工业设备安全设计规范。整套设备从实际产线供料需求出发，兼顾送料效率、运行稳定性与换型便捷性，可有效提升滤杯类工件加工工序的自动化水平，降低人工操作强度，减少因人工上料失误造成的产线停机与工件不良问题。
