1602字符型液晶显示模块结构设计

这款1602液晶显示模块是嵌入式开发、小型工控设备领域极为常用的人机交互显示部件，能够同时显示两行、每行16个标准ASCII字符，也可通过自定义字模实现简单符号与简易汉字的显示，被广泛应用在小型温控仪表、简易数控装置、实验开发板、小型家电控制面板、低端工业传感显示终端等场景中，承担设备运行参数展示、操作状态反馈、简单交互提示的核心作用，是低成本人机交互方案里普及率极高的显示配件。

在功能特性设计上，该模块采用标准的字符型液晶驱动架构，显示区域为蓝底白字的高对比度液晶屏，在常规室内光照环境下无需额外背光补偿也可清晰辨识内容，模块自带的背光电路可根据使用场景选择供电与否，兼顾低功耗运行与暗光环境下的可读性。模块的接口采用通用的并行传输引脚定义，可直接兼容市面上绝大多数8位/4位MCU的IO口连接，无需额外设计复杂的信号转换电路，大幅降低终端产品的开发适配难度。

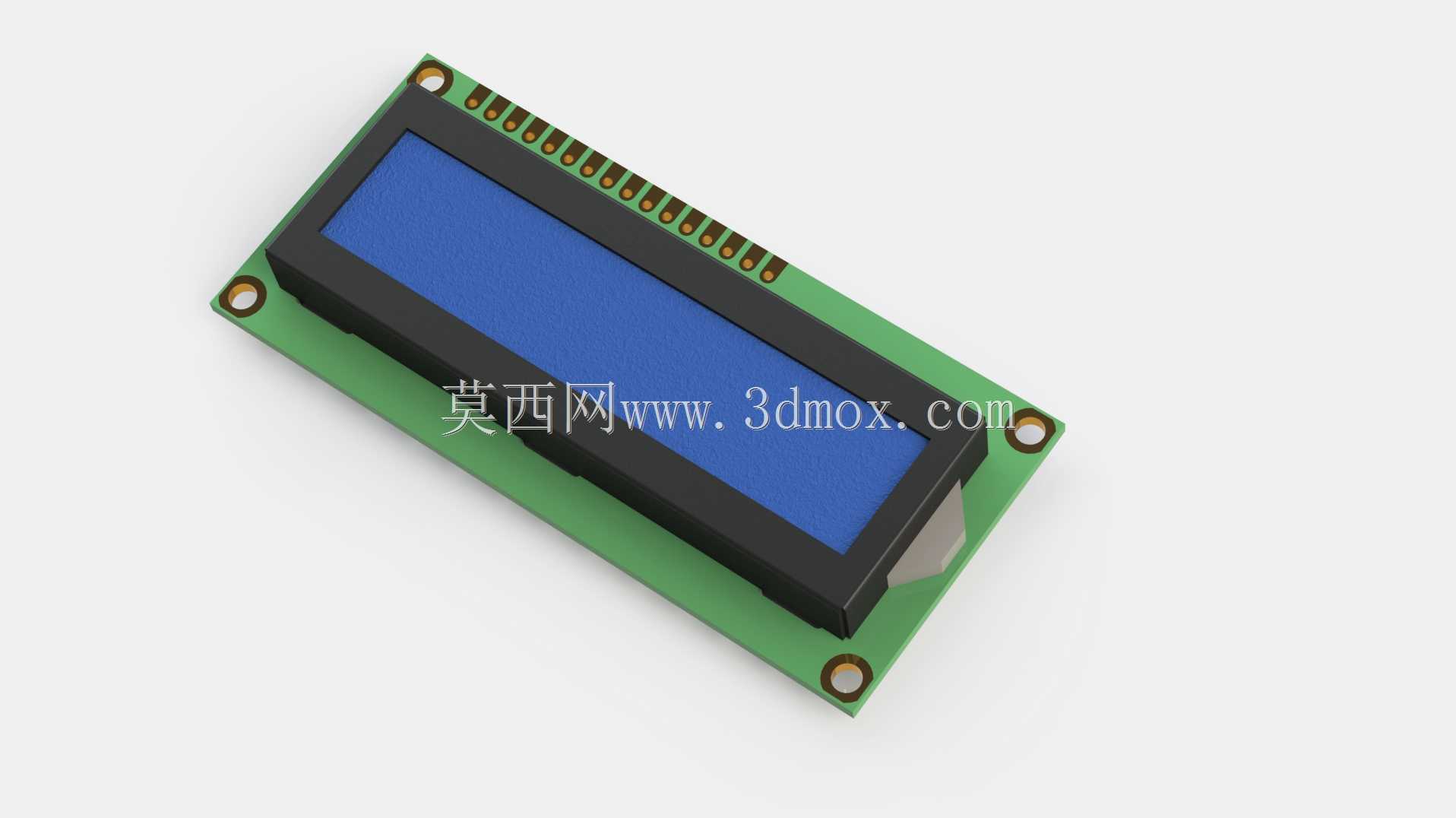

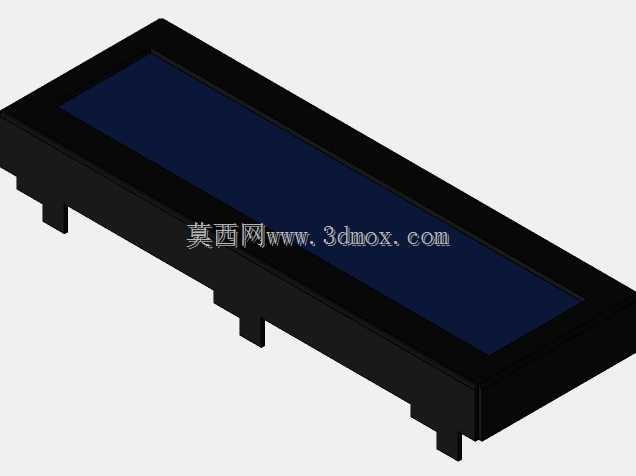

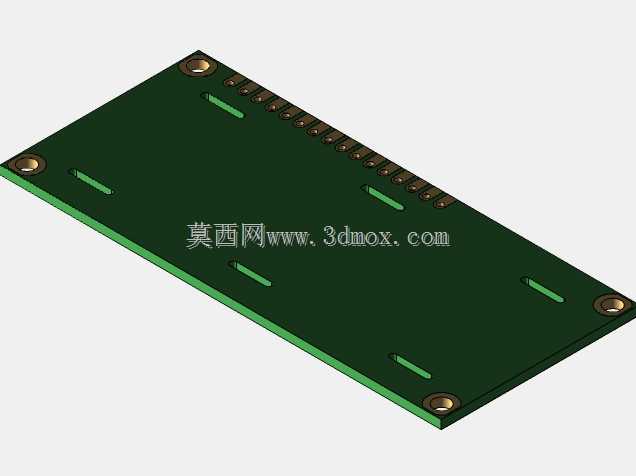

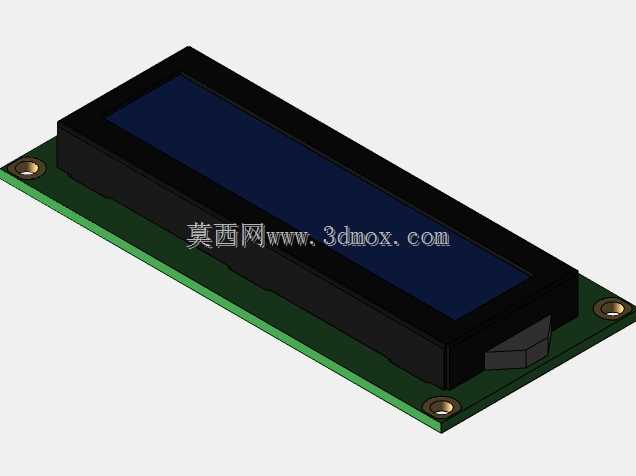

从设计思路来看，整个模型完全还原实物的装配逻辑，将液晶玻璃屏、黑色塑料遮光边框、绿色PCB载板、金属固定安装孔、背部驱动芯片区域都做了精准的结构还原。设计过程中优先考虑终端设备的安装适配性，PCB载板的四个边角预留了标准内径的金属衬套安装孔，可直接通过铜柱或螺丝固定在设备壳体内部的安装柱上，避免安装时对PCB板造成应力损伤。黑色遮光边框的高度刚好覆盖液晶玻璃的侧边封装区域，既可以阻挡侧边漏光提升显示对比度，也能对脆弱的液晶玻璃起到物理防护作用，避免装配过程中磕碰造成屏幕碎裂。

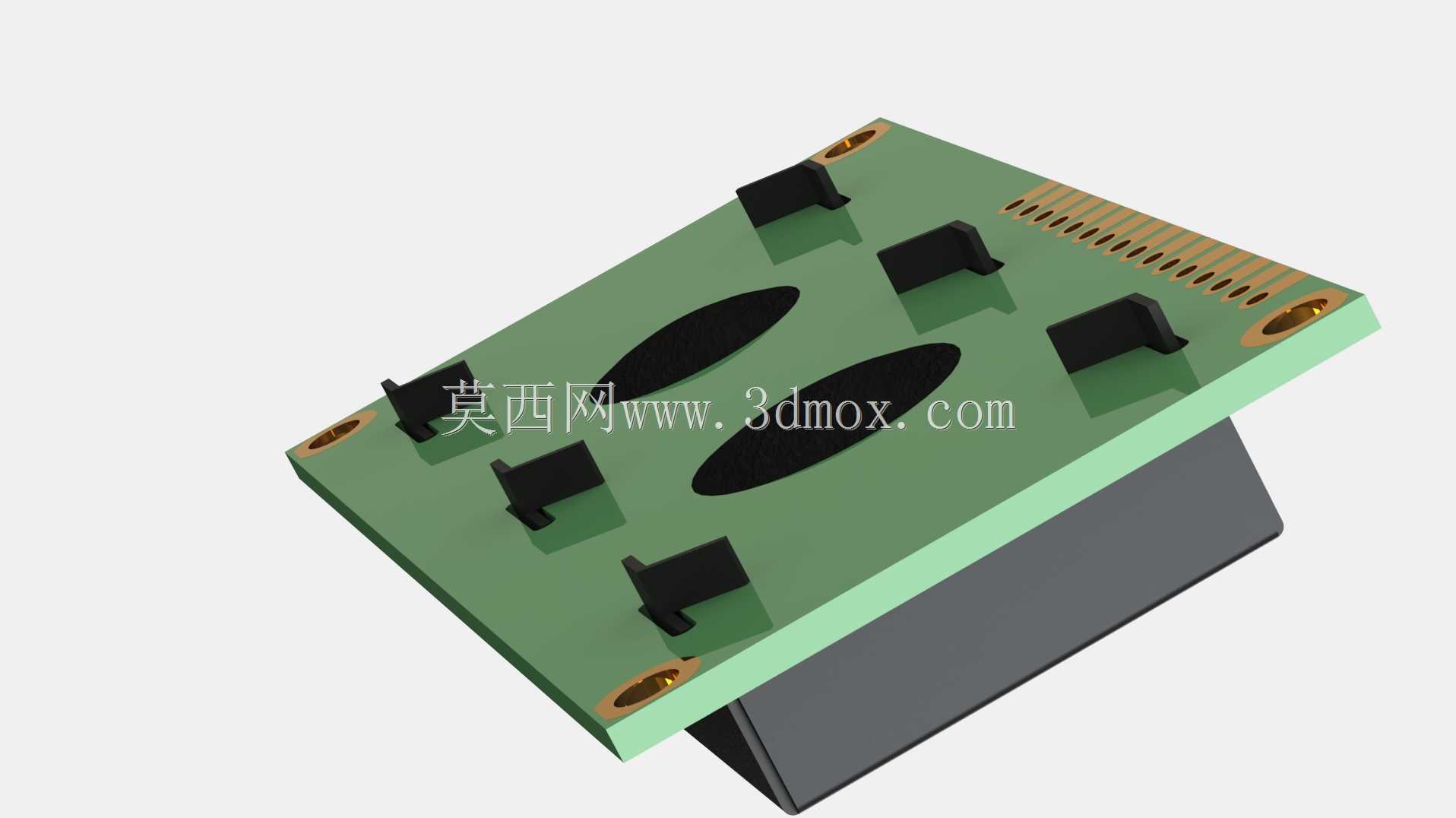

在外形尺寸与安装边界上，该模块严格遵循行业通用的1602液晶标准尺寸规范，PCB载板的长宽尺寸、安装孔的孔位间距、屏幕显示区域的相对位置、引脚排针的伸出长度与排布位置都和量产实物完全一致，屏幕表面到PCB背面的整体厚度控制在常规安装允许的范围内，在做设备壳体结构设计时，可直接参考该模型预留屏幕开窗位置与内部安装空间，无需反复调整结构公差，能够有效缩短产品开发阶段的结构验证周期，避免因显示部件尺寸不匹配造成的壳体开模返工问题。模块背部的驱动芯片凸起高度也做了准确还原，设计内部结构时可提前预留芯片的避让空间，防止装配时芯片与其他板卡或结构件发生干涉。
