先锋车载单碟收音主机前面板结构设计

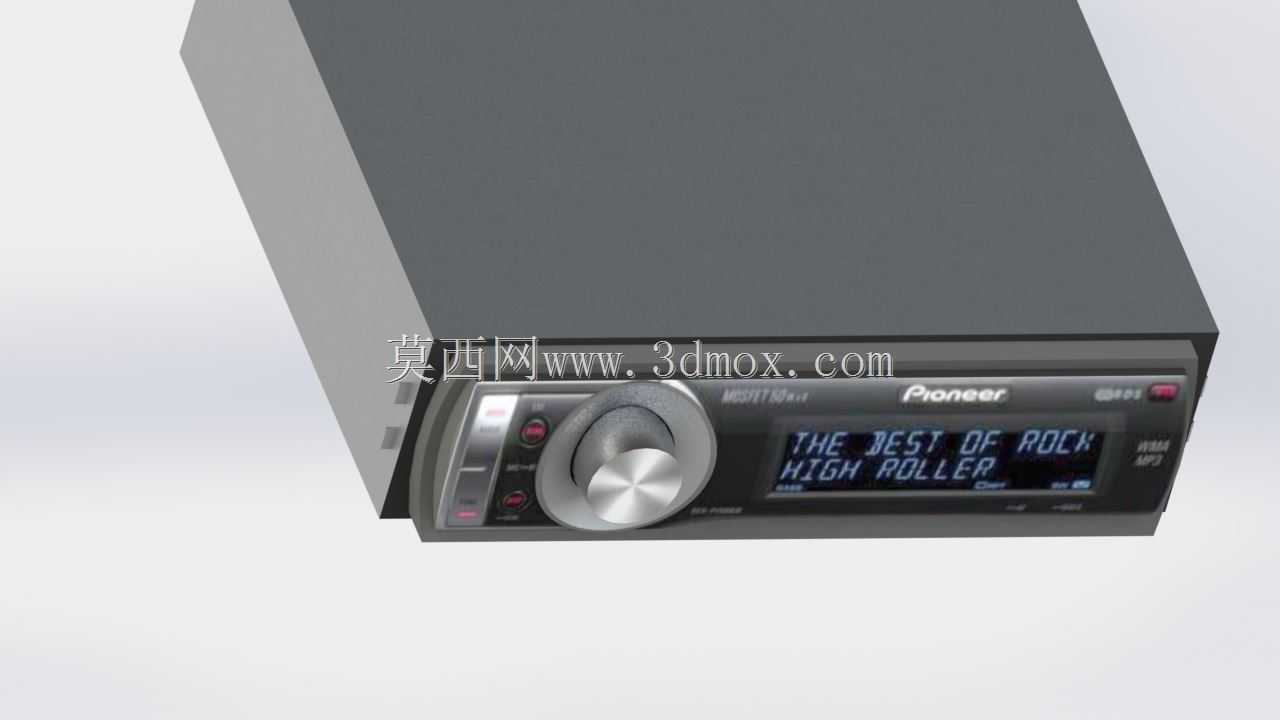

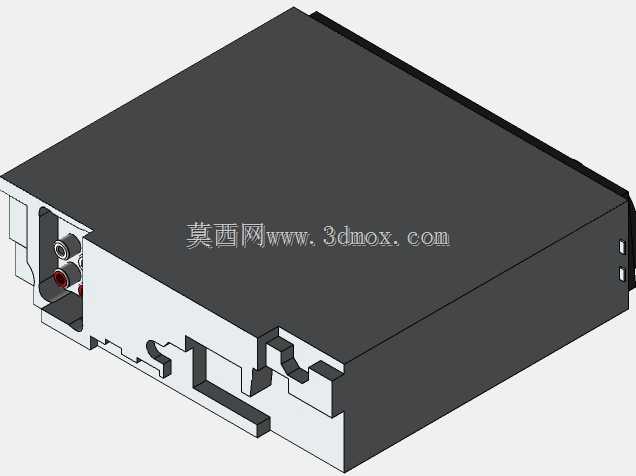

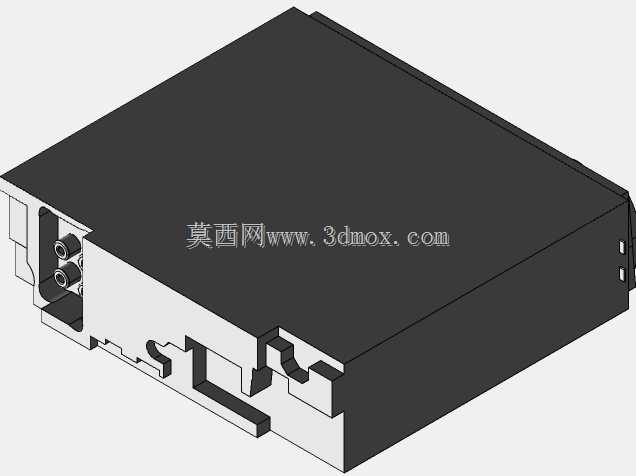

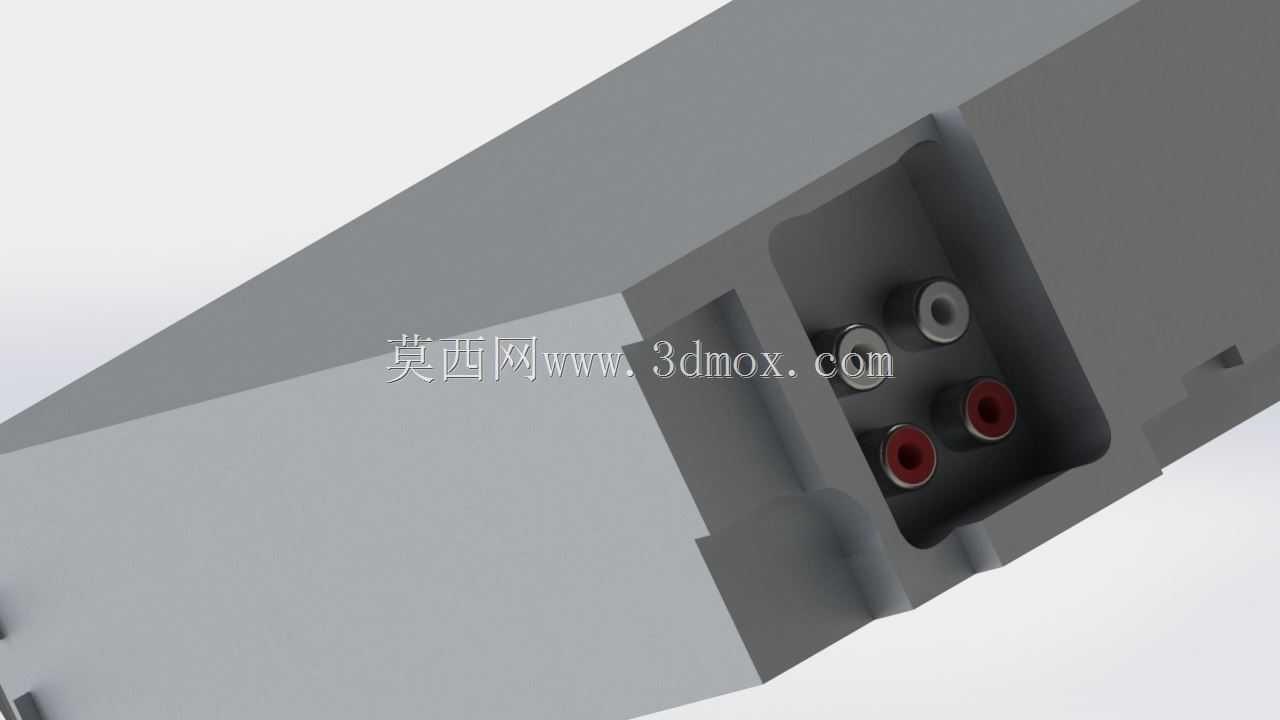

车载收音主机作为乘用车辆座舱内的基础影音交互终端，其前面板的结构设计直接决定了用户操作手感、视觉识别效率与整车内饰的适配协调性，本次呈现的单件式前面板结构，针对单DIN规格的车载安装场景做了全细节的结构还原，覆盖了从外观曲面到内部卡扣、按键限位的全部设计特征。从实际装车场景来看，这类单DIN规格的车载主机普遍适配早年量产的紧凑型乘用车、商用货运车辆的中控安装位，安装边界严格遵循通用单DIN主机的尺寸规范，横向宽度控制在182mm，纵向高度为53mm，面板深度方向的安装避让尺寸预留了足够的接线与机身容纳空间，安装时仅需将主机推入中控预留的安装槽，通过侧边的固定卡扣与车辆中控支架锁紧即可完成固定，不需要额外做面板的裁切适配，适配性覆盖绝大多数采用标准单DIN安装位的车型。从功能特性层面来看，这款前面板集成了主机全部的人机交互元件，左侧区域布置了音量调节旋钮与功能切换按键，旋钮外圈做了环形装饰结构，旋转阻尼的限位结构在面板内侧做了对应的筋位支撑，避免长期旋转操作后出现旋钮松旷的问题；中部区域为液晶显示屏的安装窗口，窗口周边做了遮光唇边结构，能够避免外界强光直射屏幕导致的显示内容辨识度下降问题，屏幕下方的一排数字快捷按键，每个按键都做了独立的导向柱结构，按压行程控制在1.5mm，按压力度均匀，不会出现卡滞、偏斜的问题；右侧区域预留了碟片进出口与状态指示灯的安装位，进出口的防尘唇边结构与面板做了一体化的卡扣连接，不需要额外打胶固定，装配效率更高。设计思路上，这款前面板采用了注塑成型的工艺方案，主体材质选用耐高低温的ABS工程塑料，表面做了哑光磨砂处理，避免长期使用后留下指纹与划痕，装饰环部分采用了电镀工艺处理，提升座舱内的视觉质感；面板背部的所有安装柱都做了均匀的壁厚处理，避免注塑成型时出现缩痕、翘曲的问题，卡扣的位置分布严格对应主机机身的固定点位，装配后前面板与机身的缝隙控制在0.3mm以内，不会出现松动异响的问题。在细节结构处理上，面板上所有的按键开孔边缘都做了R0.5的圆角处理，既能够避免按键操作时刮伤手指，也能提升注塑件的成型良率，减少飞边的产生；旋钮安装位的中心孔做了同轴度公差约束，保证旋钮安装后与面板表面的间隙均匀，旋转时不会出现蹭边的问题；显示屏窗口的透明镜片采用卡扣式固定，镜片背部贴有遮光泡棉，既能够阻挡灰尘进入屏幕内部，也能避免光线从缝隙漏出影响显示效果。对于车载电子设备的结构设计从业者而言，这类前面板的结构细节具备很高的参考价值，尤其是在人机交互按键的布局、安装卡扣的分布、不同材质部件的装配间隙控制方面，能够直接复用在同规格车载影音设备的设计项目中，减少前期方案验证的周期。在实际的维修替换场景中，这类前面板的结构数据也能够用于副厂替换件的开模生产，保证替换件与原装主机的装配精度完全匹配，不需要做二次修配即可直接装车使用。面板上的所有标识印刷位置都做了下沉的凹槽结构，印刷后的标识不会因为长期手指摩擦出现脱落的问题，耐用性能够满足车载环境下长期使用的要求，即使在-30℃到80℃的座舱温度区间内，面板材质也不会出现变形、脆裂的问题，结构可靠性经过了长期的市场验证。
