户外便携自主供电DIY蓝牙音箱结构设计

这款便携音箱的结构设计核心围绕无外接市电场景的使用需求展开，针对户外露营、街头展演、短途自驾等缺乏固定供电的场景，将音频播放、移动储能、外接设备充电功能整合在同一箱体内，解决传统便携音箱续航短、功能单一的痛点。从结构布局来看，箱体采用立式梯形截面设计，前障板做了12度的仰角倾斜，放置在地面时发声单元的轴向刚好对准成年人站立时的耳部高度，无需额外支架即可获得较好的听音指向性，同时梯形结构相比方正箱体能更好地抵消箱体内驻波，减少低频共振带来的音质浑浊问题。

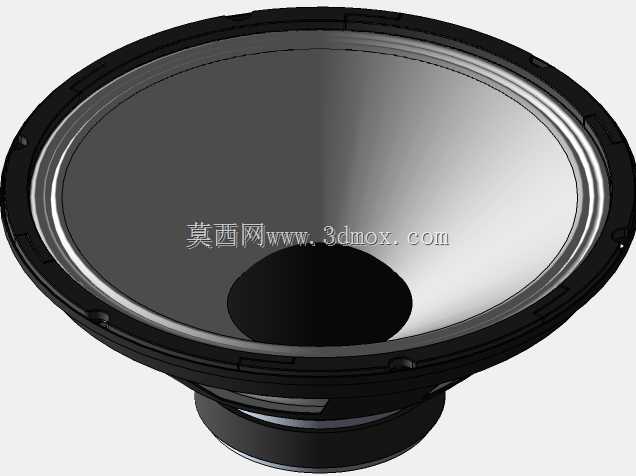

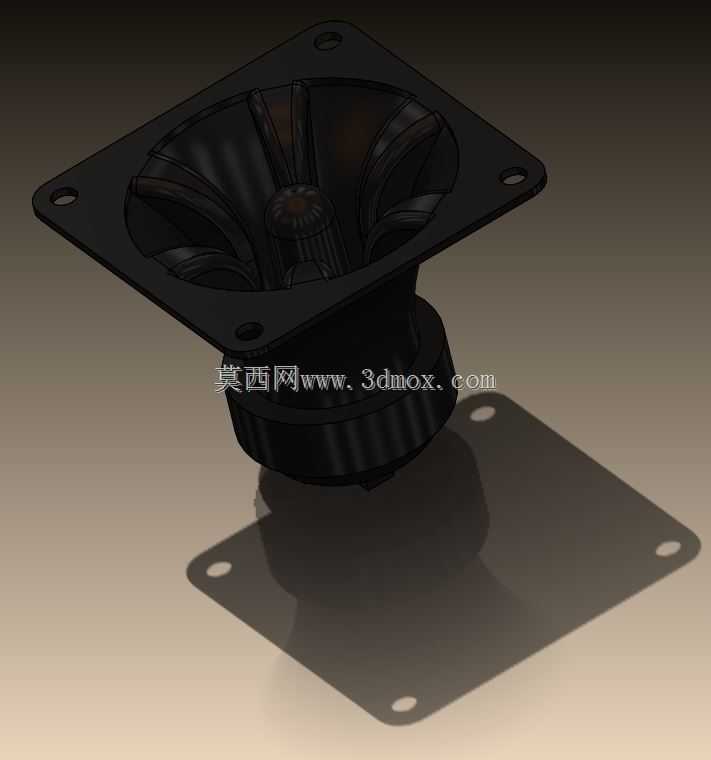

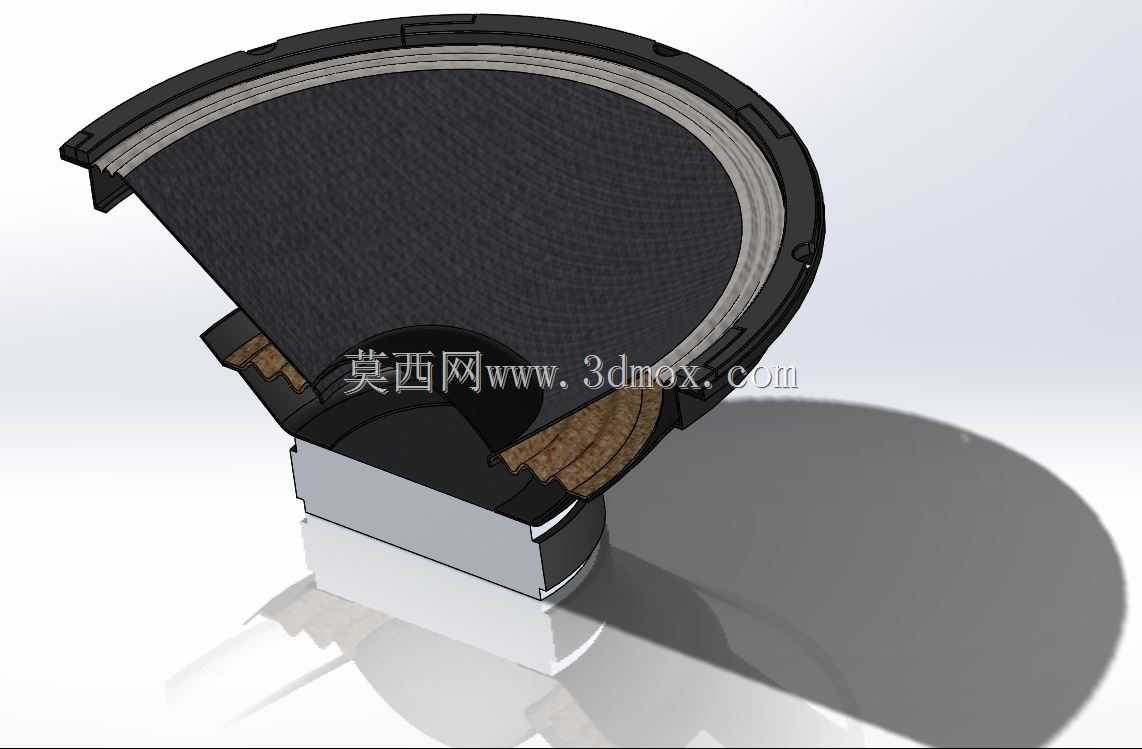

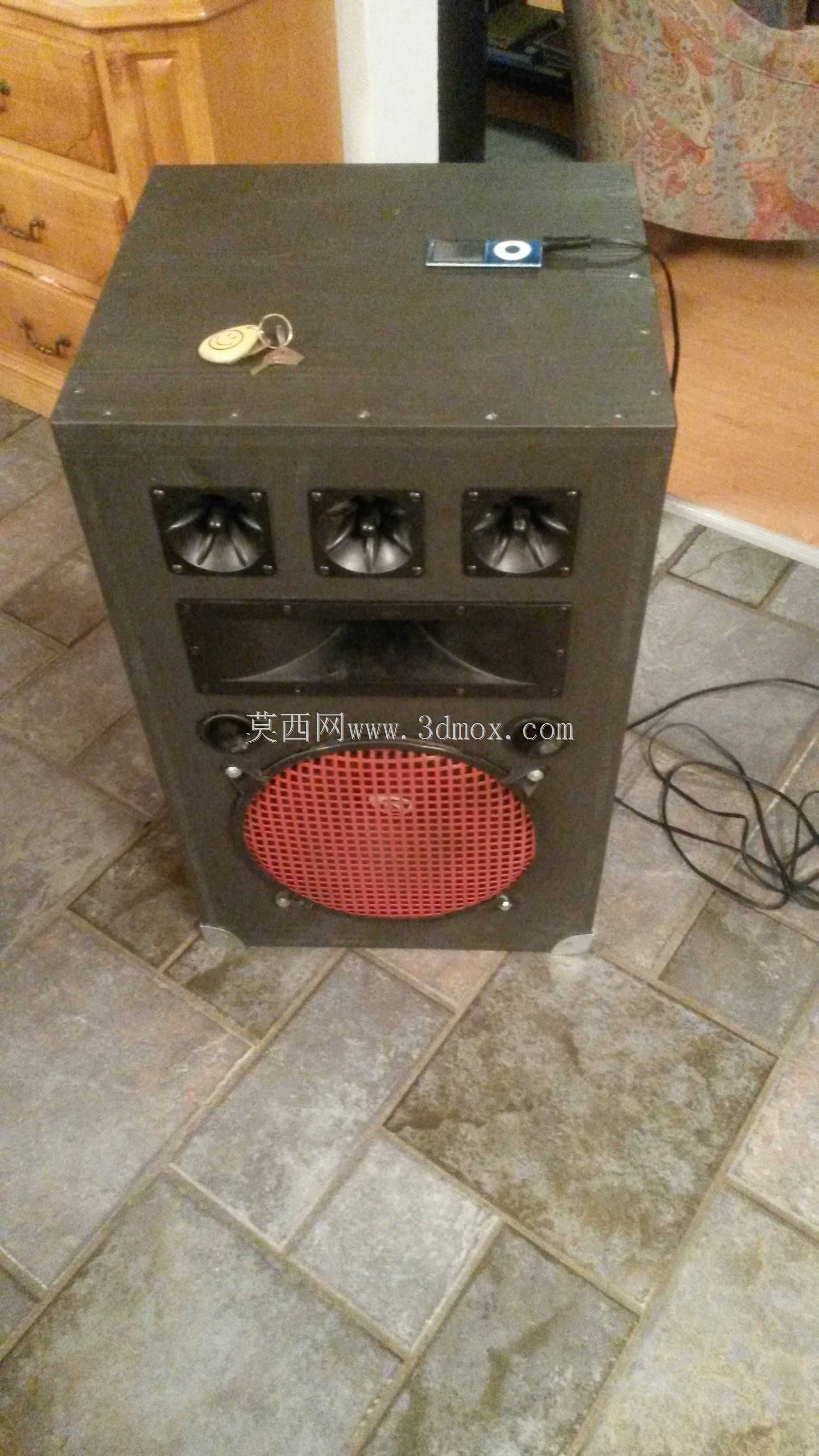

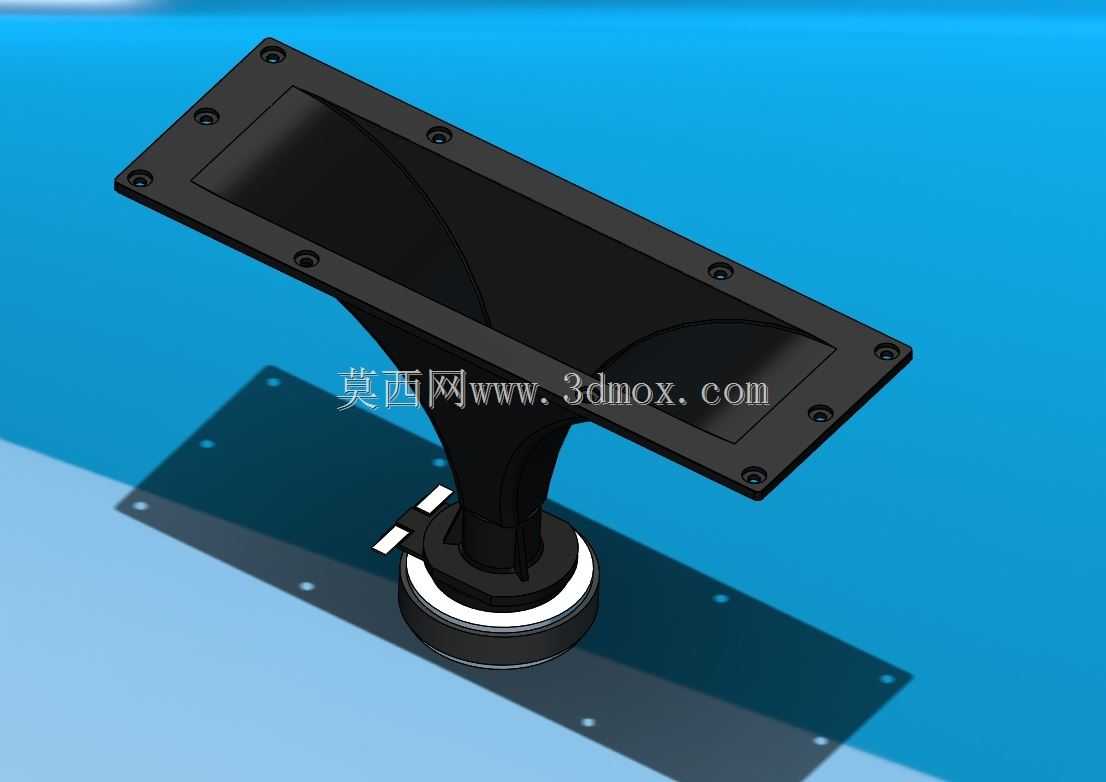

发声单元的排布经过声学结构校核，前障板上部横向布置三只高音单元，覆盖高频段的水平扩散角度，保证左右120度范围内的高频听感一致，下部布置大尺寸低音单元，搭配红色金属防护网罩，网罩采用0.8mm厚冷轧钢板冲压成型，网孔开孔率控制在68%，既不会遮挡声波传播，又能避免户外使用时杂物磕碰振膜，网罩通过四周的自攻螺丝固定在障板的预埋螺母上，后期拆卸维护单元无需拆解整个箱体。

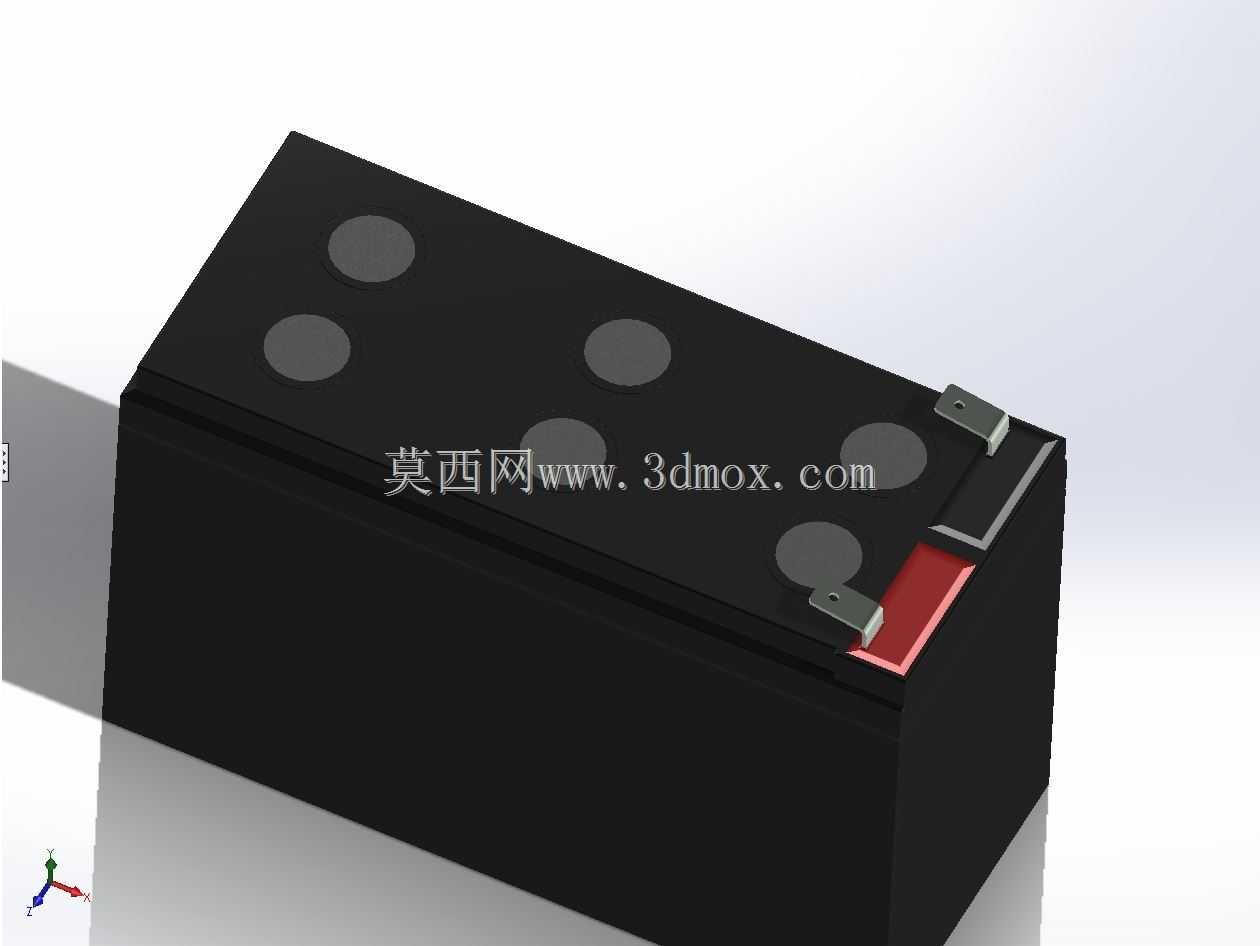

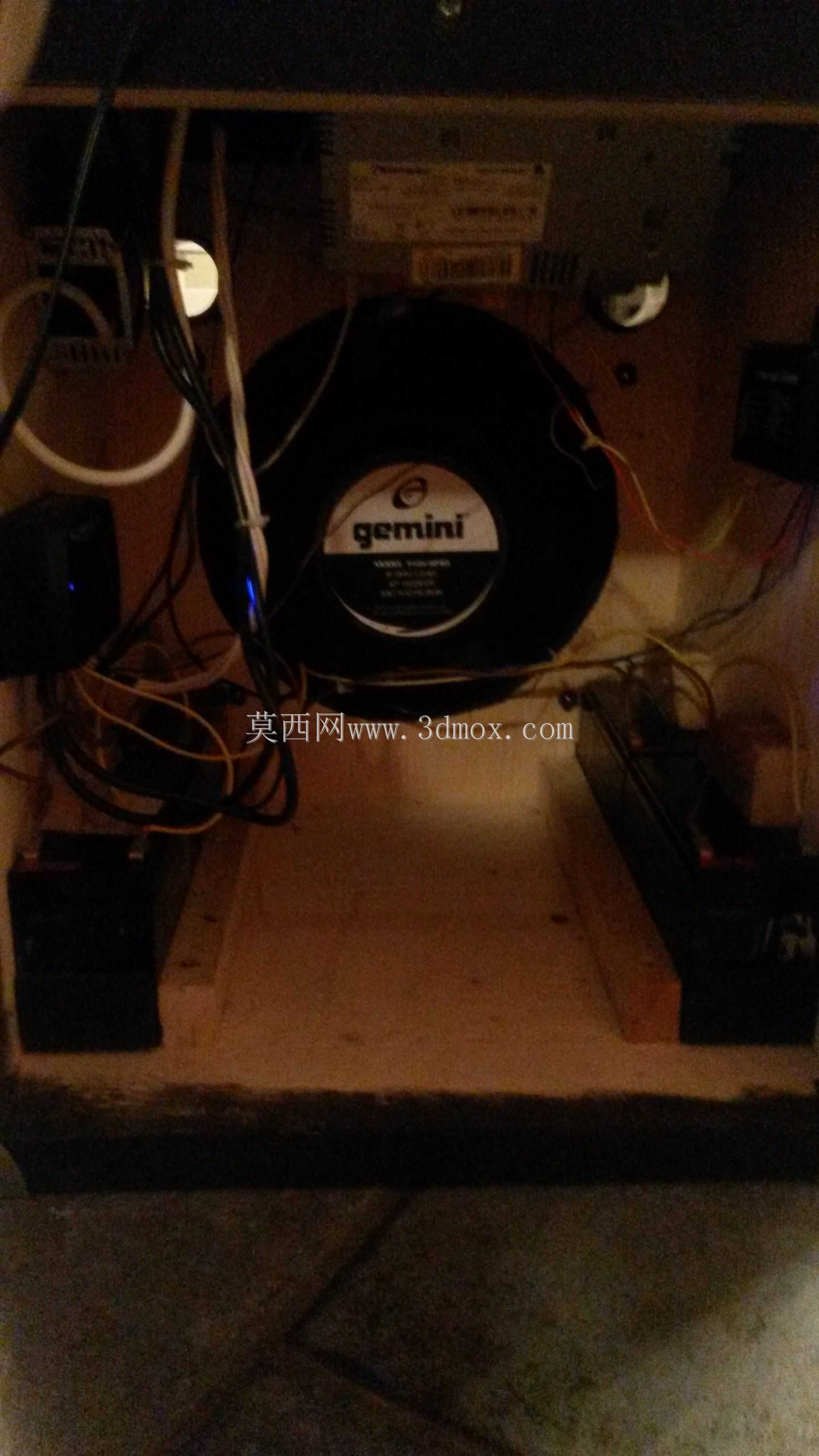

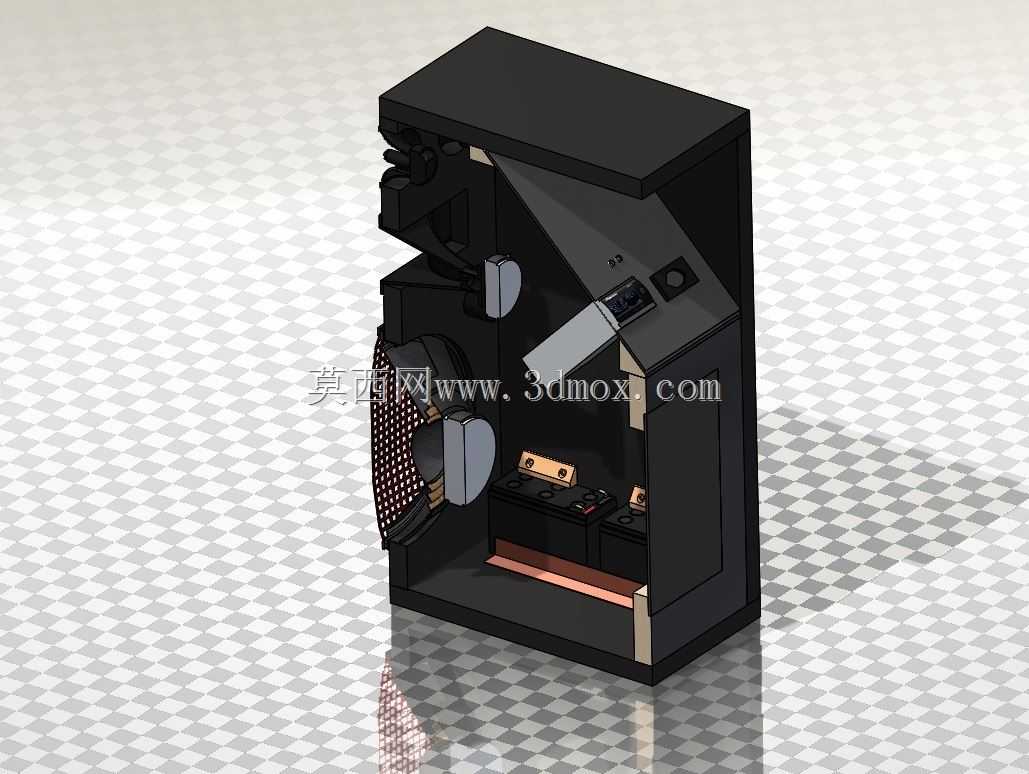

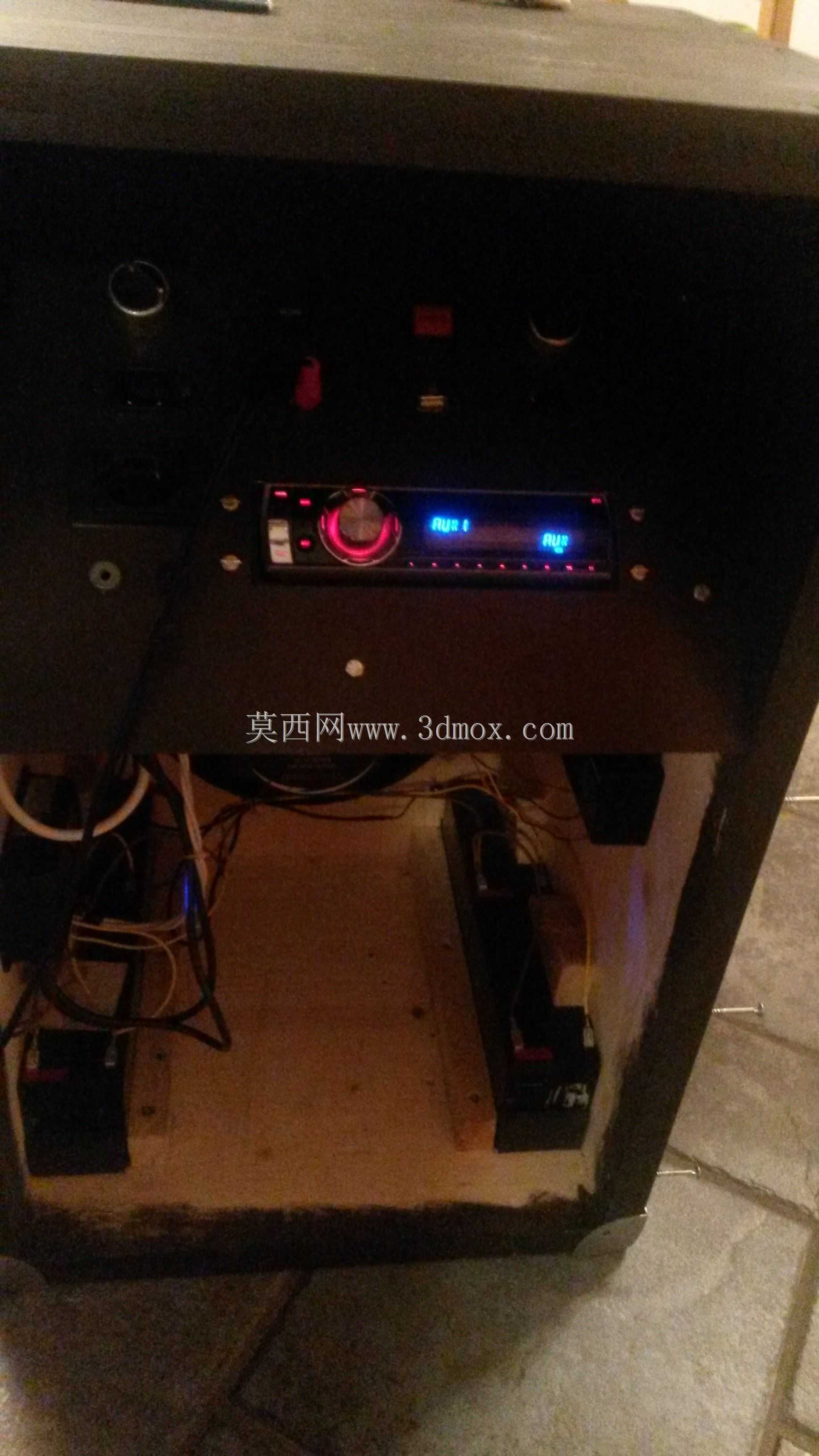

箱体内部做了独立的腔体分隔，将音频功放板、电池组、逆变模块分别安置在独立的隔舱内，隔舱之间采用12mm厚的中密度纤维板做隔断，缝隙处打密封胶做气密性处理，一方面避免电池、电路部分的电磁干扰串入音频回路产生底噪，另一方面保证低音腔体的密闭性，让低频下潜的弹性更足。电池组采用多块12V铅酸电池串并联组合，总容量满足中等音量下连续播放20小时以上的需求，电池舱底部预留了缓冲泡棉安装位，可粘贴10mm厚的EVA泡棉，抵消移动过程中颠簸对电池极柱的冲击，避免接线松脱。

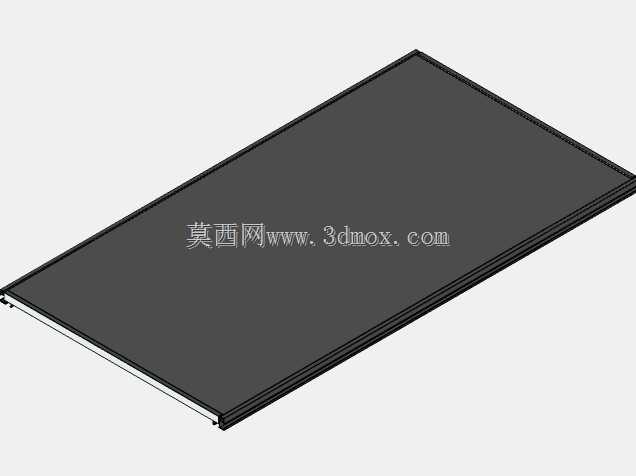

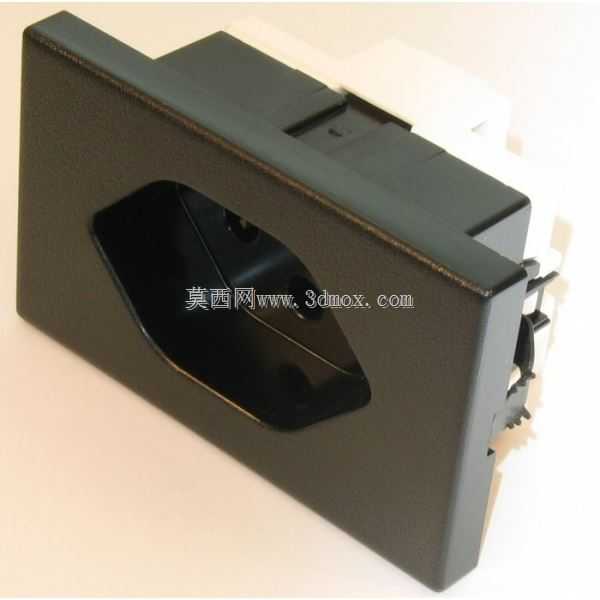

供电模块的布局兼顾散热与安全，太阳能充电输入接口布置在箱体顶部后侧，搭配防水胶塞，户外使用时可直接连接折叠太阳能板补电，无需打开箱体；电源逆变器、电池充电器模块固定在箱体背部的散热铝板上，铝板外侧外露10mm高度的散热鳍片，自然对流即可满足满负载工作时的散热需求，无需额外加装散热风扇，避免风扇运转产生的风噪影响听音体验。箱体侧面预留了两个USB输出接口、220V交流输出插座，可在户外为智能手机、便携灯具、小型数码设备供电，相当于整合了一个小型户外移动电站的功能。

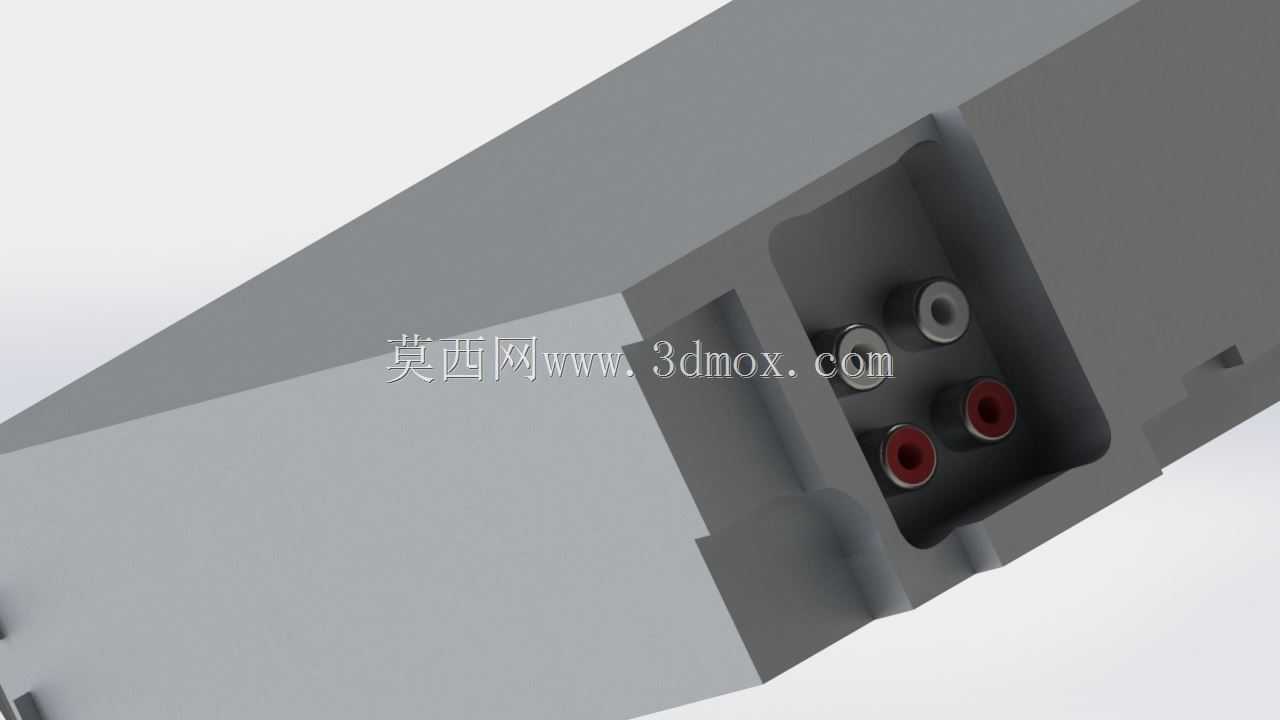

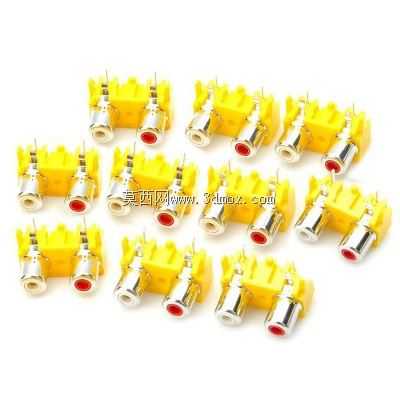

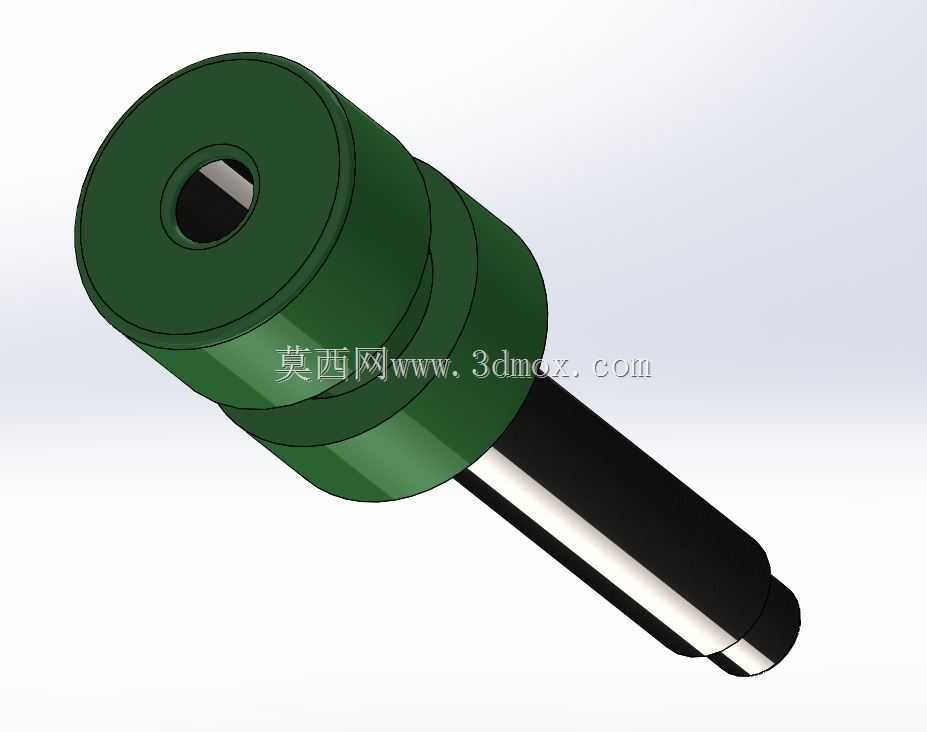

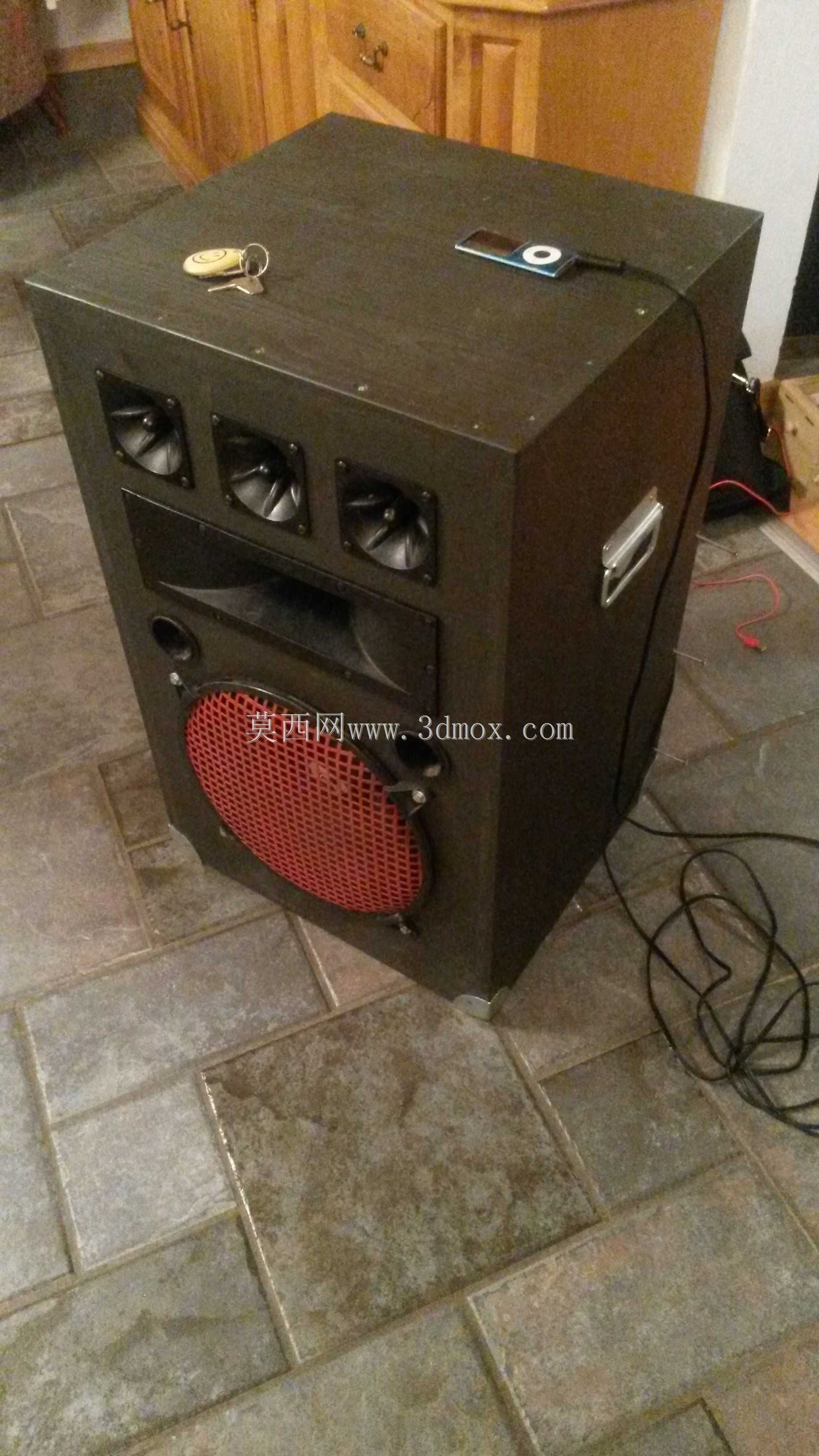

箱体的外壳采用多层板材拼接成型，边角处做了R15的圆弧过渡，避免移动时磕碰划伤，顶部预留了嵌入式提手的安装位，提手采用尼龙织带搭配塑料卡扣，承重可达50kg以上，方便单人手提转移。所有外接接口都做了防呆设计，电源输入、音频输入、充电接口采用不同规格的接插件，避免误插损坏电路。箱体底部粘贴四个30mm直径的橡胶减震脚垫，放置在硬质地面时可减少箱体振动传导到地面产生的共振杂音，同时起到防滑作用，放置在倾斜的坡面也不会轻易滑动。

从安装边界来看，箱体的整体宽度控制在450mm以内，深度380mm，高度620mm，刚好可以放入普通家用轿车的后备箱侧储物格，不会占用过多行李空间；整机重量控制在18kg以内，单人短距离搬运不会有过大负担。内部走线全部采用带绝缘护套的多股铜芯线，走线沿箱体边角布置，通过线卡固定在箱体内壁，避免散乱的线材在移动过程中碰到发声单元振膜产生异响。音频功放模块的安装位预留了通用安装孔位，可兼容不同功率的功放板替换，后期升级功率无需重新打孔加工箱体。
